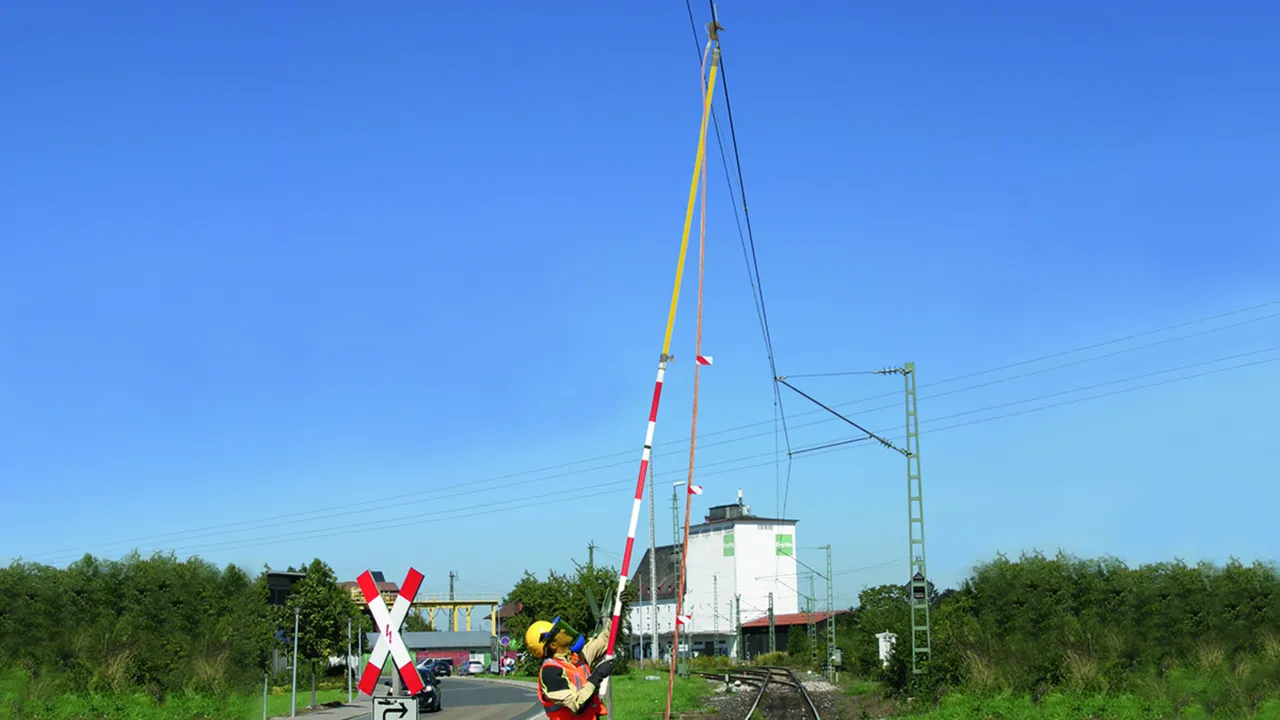

Drążki uziemiające do zastosowań kolejowych

For outdoor use

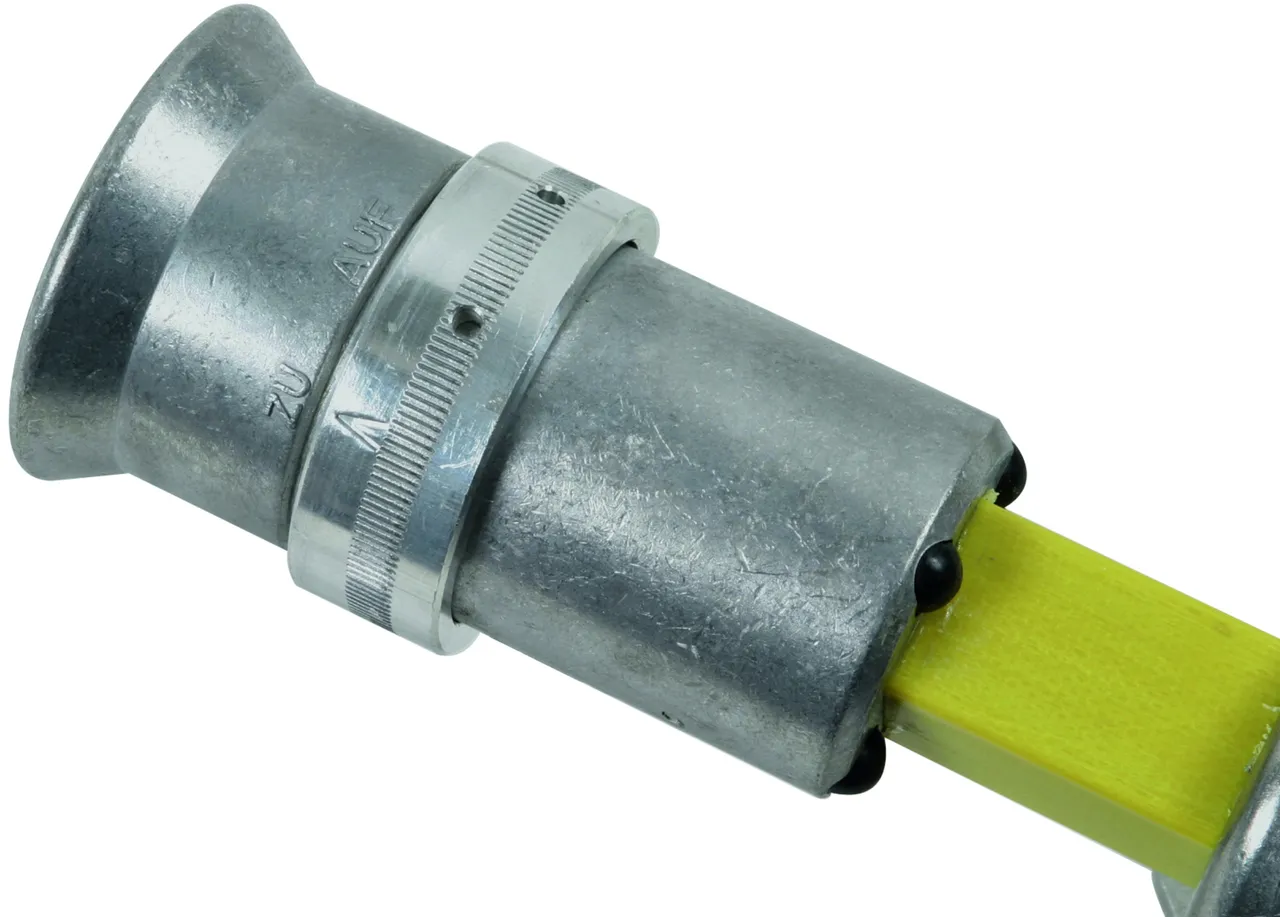

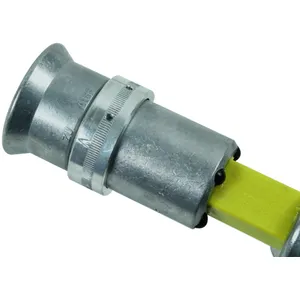

Robust aluminium cone coupling
Length of telescopic stick continuously adjustable via star knob
Only suitable for phase screw clamps and clamps with long T pin shaft

Szczegóły

Teleskopowy, z trzpieniem T-kształtnym

For threaded T pin shaft (bayonet locking mechanism).

2 Produkty

Nr kat. 769352 ESTC SQL RW 3500

GTIN / EAN 4013364007345, Nr taryfy celnej: 82055980, Waga brutto: 4.60 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Total length (l_{G max} / I_{G min} )	3515 / 1935 mm
DB drawing No.	3 Ebgw 01.58
DB material No.	157 534

Total length (l_{G max} / I_{G min} )	3515 / 1935 mm
Handle length (I_H )	1150 mm
Max. load on the operating head (l_{G max} / I_{G min} )	12 / 35 kg
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
DB drawing No.	3 Ebgw 01.58
DB material No.	157 534
Material (insulating tube)	Glass-fibre reinforced polyester tube
Material (star knob)	Aluminium alloy
End fitting	Aluminium / rubber eye
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperature range	–25 °C ... +55 °C

Produkt 769352 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769352.

Idź do sklepu internetowego

Nr kat. 769502 ESTC SQL RW 5000

GTIN / EAN 4013364004542, Nr taryfy celnej: 82055980, Waga brutto: 5.30 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Total length (l_{G max} / I_{G min} )	5015 / 2685 mm
DB drawing No.	3 Ebgw 01.52
DB material No.	157 533

Total length (l_{G max} / I_{G min} )	5015 / 2685 mm
Handle length (I_H )	1900 mm
Max. load on the operating head (l_{G max} / I_{G min} )	10 / 35 kg
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
DB drawing No.	3 Ebgw 01.52
DB material No.	157 533
Material (insulating tube)	Glass-fibre reinforced polyester tube
Material (star knob)	Aluminium alloy
End fitting	Aluminium / rubber eye
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperature range	–25 °C ... +55 °C

Produkt 769502 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769502.

Idź do sklepu internetowego

Teleskopowy, z trzpieniem T-kształtnym i przyłączem przewodu

For threaded T pin shaft (bayonet locking mechanism)
The coupling is additionally fitted with a cable entry and a hook for securing the earthing cable and earthing stick at the tower (without adjusting ring).

1 Produkt

Nr kat. 769508 ESTC SQL H RW 5000

GTIN / EAN 4013364052383, Nr taryfy celnej: 82055980, Waga brutto: 5.30 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Total length (l_{G max} / I_{G min} )	5015 / 2685 mm
DB drawing No.	3 Ebgw 01.55
DB material No.	612 142

Total length (l_{G max} / I_{G min} )	5015 / 2685 mm
Handle length (I_H )	1900 mm
Max. load on the operating head (l_{G max} / I_{G min} )	10 / 35 kg
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
DB drawing No.	3 Ebgw 01.55
DB material No.	612 142
Material (insulating tube)	Glass-fibre reinforced polyester tube
Material (star knob)	Aluminium alloy
End fitting	Aluminium / rubber eye
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperature range	–25 °C ... +55 °C

Produkt 769508 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769508.

Idź do sklepu internetowego

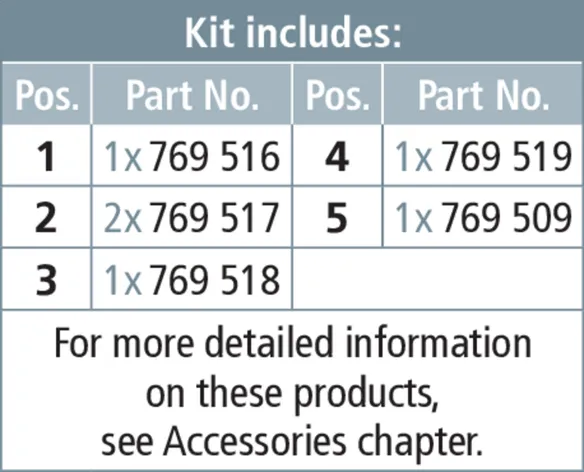

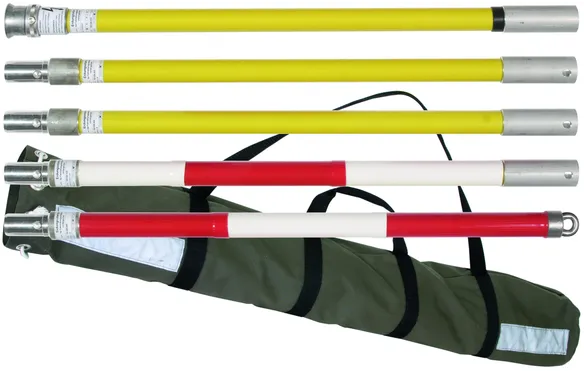

6-częściowy, z trzpieniem T-kształtnym i złączem aluminiowym

For threaded T pin shafts (bayonet locking mechanism)

1 Produkt

Nr kat. 769515 EST SQL RW 4855 TA

GTIN / EAN 4013364157361, Nr taryfy celnej: 82055980, Waga brutto: 6.69 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Dane techniczne

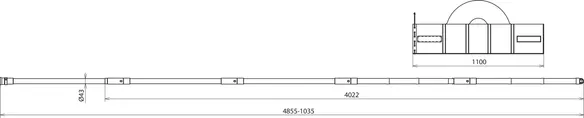

Total length (l_{G max} / I_{G min} )

4855 / 1035 mm
