Elementy przyłączeniowe fazy do linii napowietrznych

  • Do wyposażenia jedno- i trójbiegunowych przewodów uziemiających i zwierających po stronie fazy w liniach napowietrznych
  • Z uchwytem mocującym dla pewnego mocowania na przewodzie
  • Łatwe mocowanie dzięki sprężynowemu elementowi dociskowemu
  • W wykonaniu antyobrotowym PK1 lub PK2 i z długim gwintowanym trzpieniem z poprzecznym kołkiem
  • Urządzenia do uziemiania i zwierania można zestawiać online za pomocą konfiguratora urządzeń do uziemiania i zwierania

Szczegóły

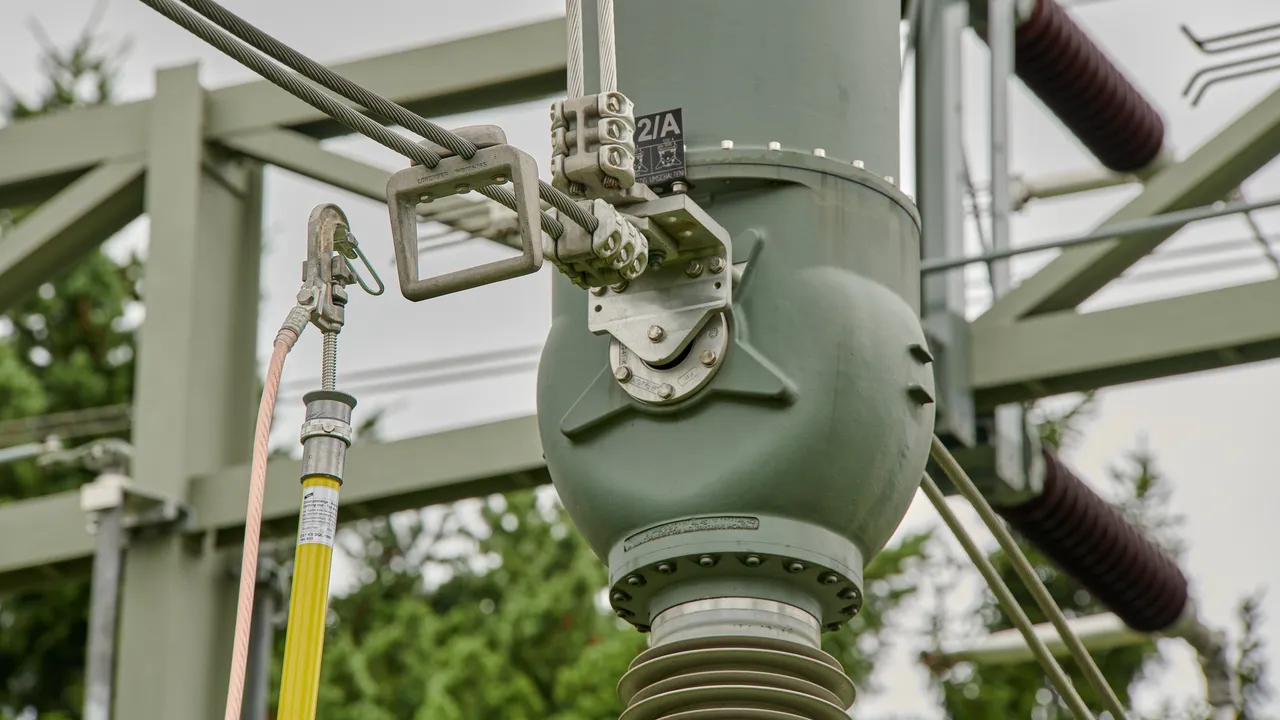

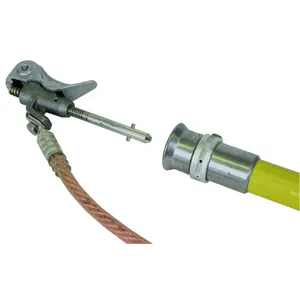

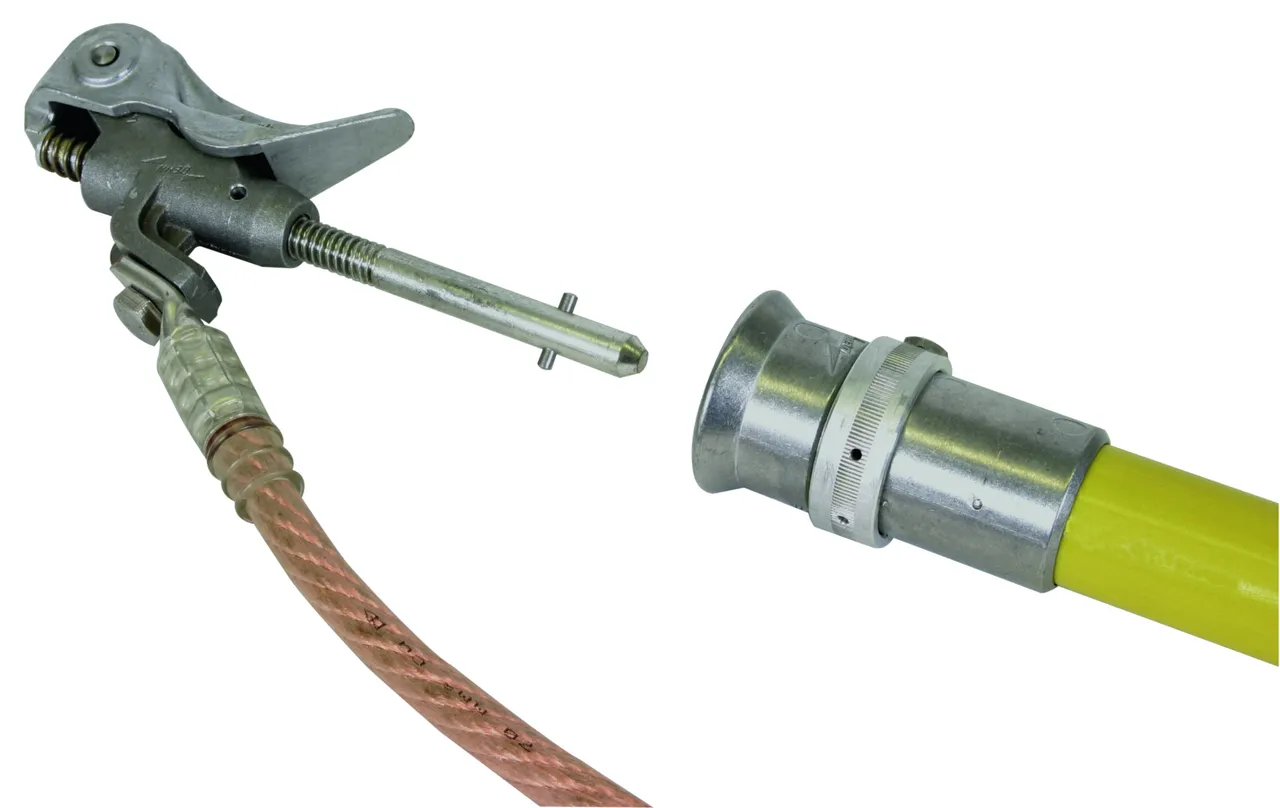

Zacisk z długim trzpieniem i drążkiem uziemiającym z aluminiowym złączem stożkowym.
lorem ipsum

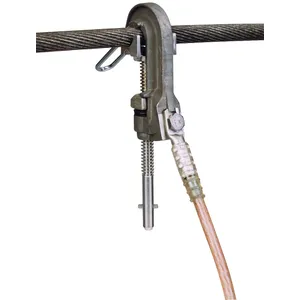

Śrubowy zacisk fazowy z trwale wbudowanym uchwytem mocującym dla pewnego mocowania na przewodzie.
lorem ipsum

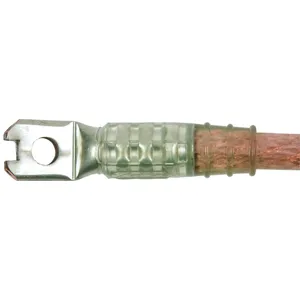

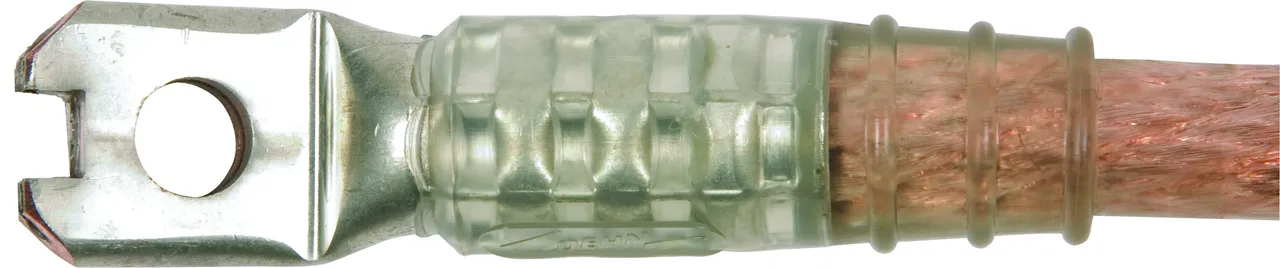

Wykonanie zaciskanych końcówek kablowych PK1:
Otwór w końcówce kablowej jako zabezpieczenie przed obracaniem się (wykonanie standardowe).
lorem ipsum
lorem ipsum

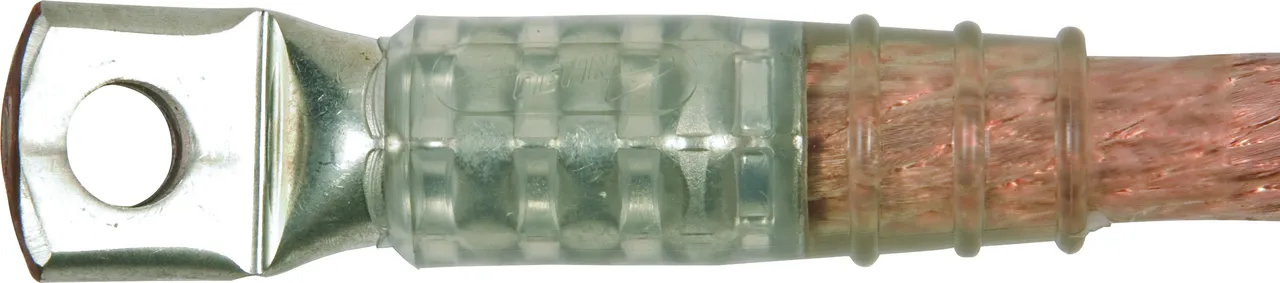

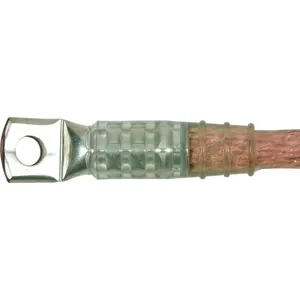

Wykonanie zaciskanych końcówek kablowych PK2:
Na życzenie dostępne bez otworu na końcówkę kablową do elementów przyłączeniowych innych producentów.
lorem ipsum

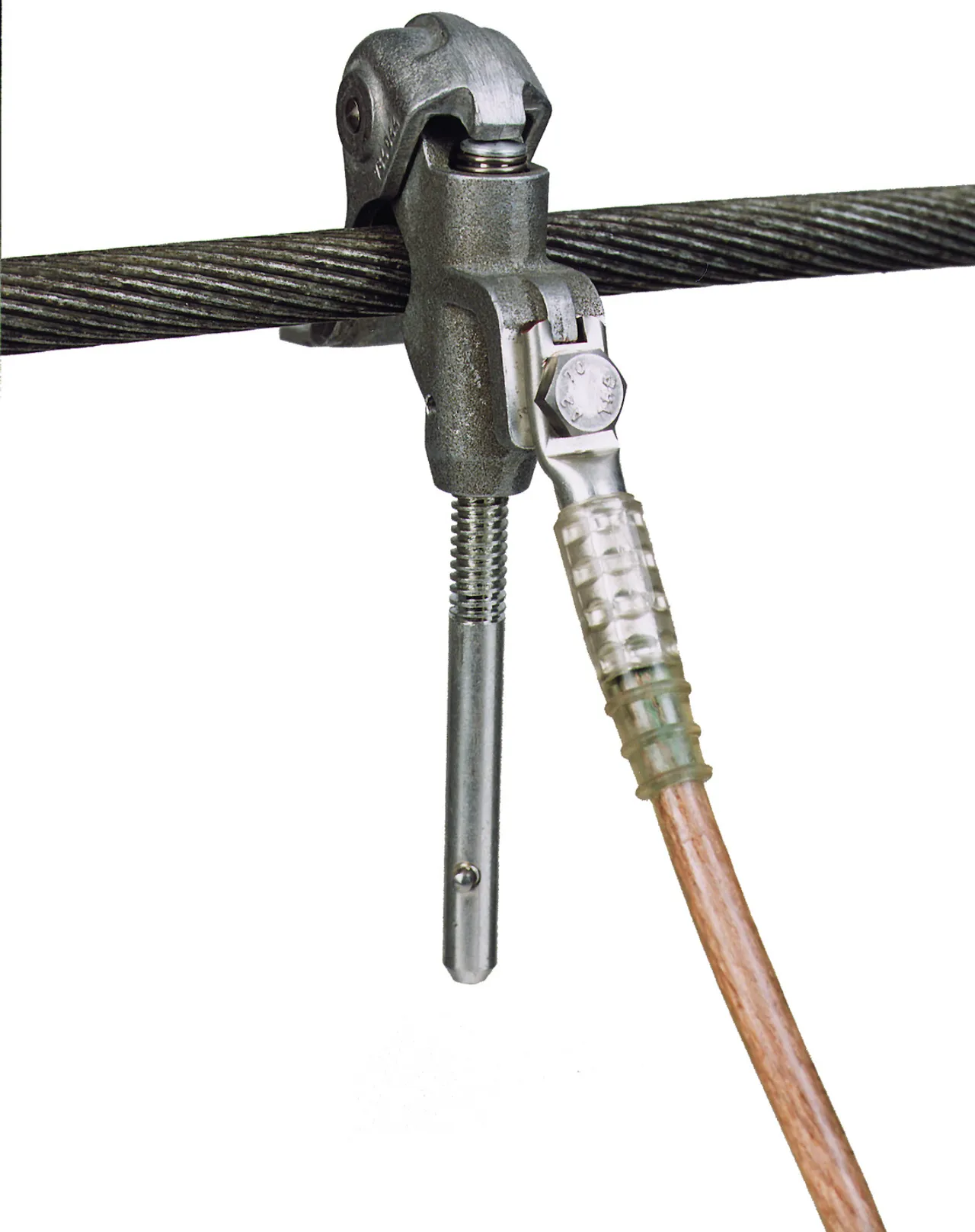

Śrubowy zacisk fazowy ze sprężynowym elementem dociskowym.
lorem ipsum

Śrubowy zacisk fazowy, wykonanie standardowe

Odporny na zwarcia nawet w przypadku przewodów skorodowanych w wyniku działania czynników atmosferycznych.

2 Produkty

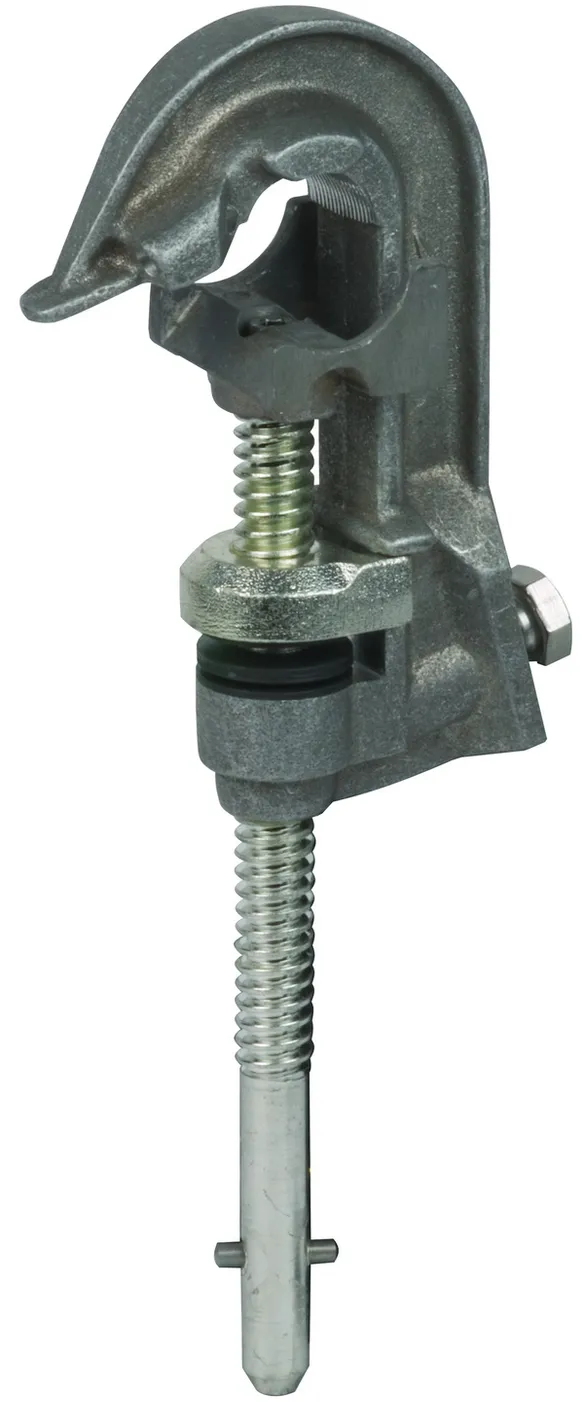

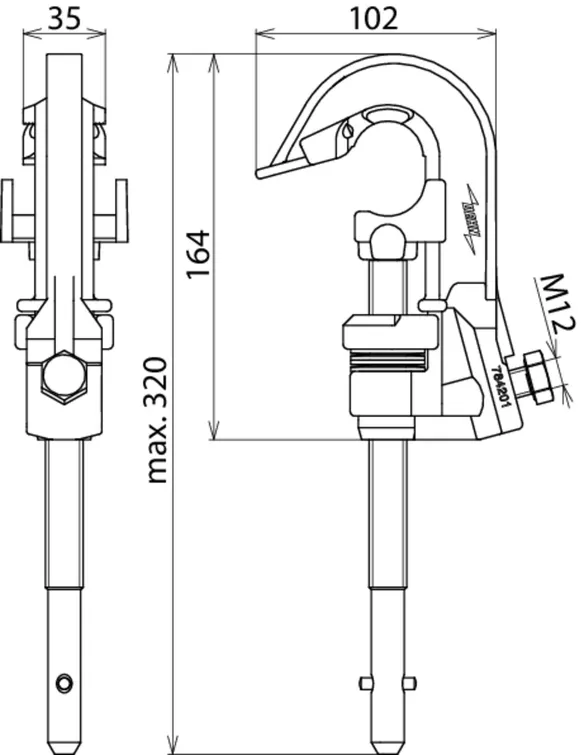

Nr kat. 784201 PSK 4 30 SQL

GTIN / EAN 4013364006591, Nr taryfy celnej (EU): 85359000, Waga brutto: 880.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku Ø 4 ... 30 mm
Zabezpieczenie antyobrotowe PK1
Do przewodów Cu o przekroju 16 ... 70 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 19,5 kA
Maksymalny prąd zwarciowy Ik 1 s 13,8 kA

Produkt 784201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784201.

Idź do sklepu internetowego

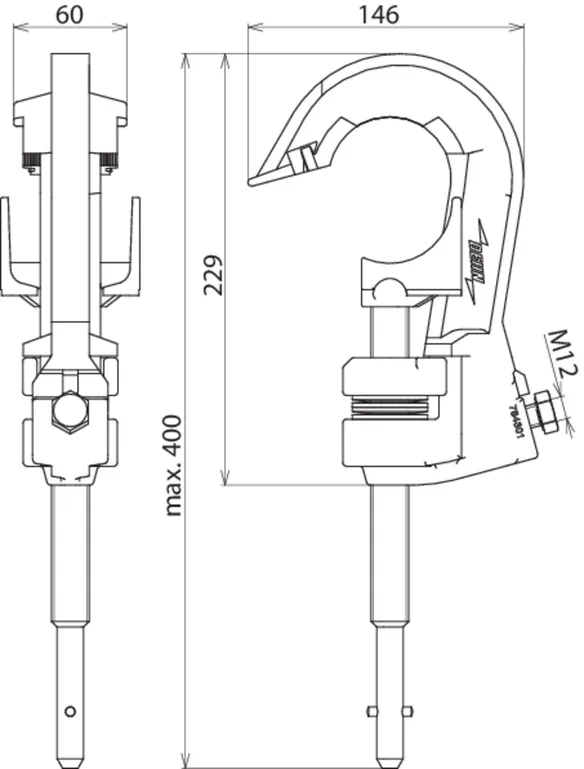

Nr kat. 784301 PSK 10 65 SQL

GTIN / EAN 4013364006553, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.70 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku Ø 10 ... 65 mm
Zabezpieczenie antyobrotowe PK1
Do przewodów Cu o przekroju 16 ... 120 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

Produkt 784301 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784301.

Idź do sklepu internetowego

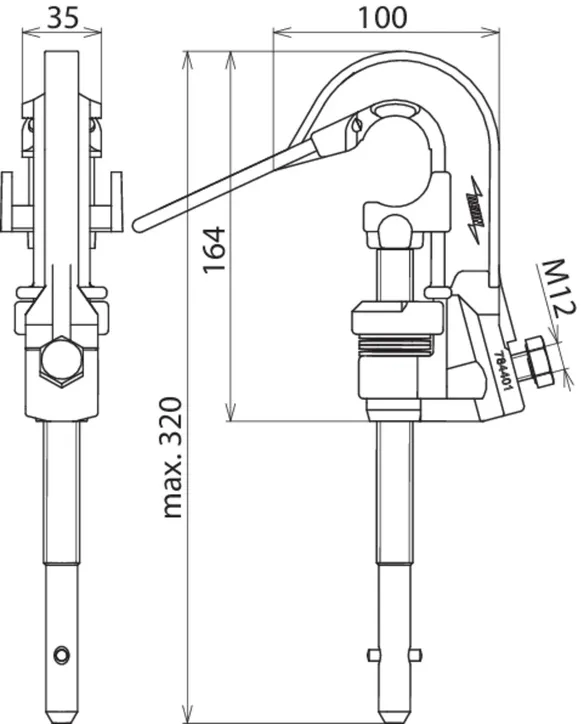

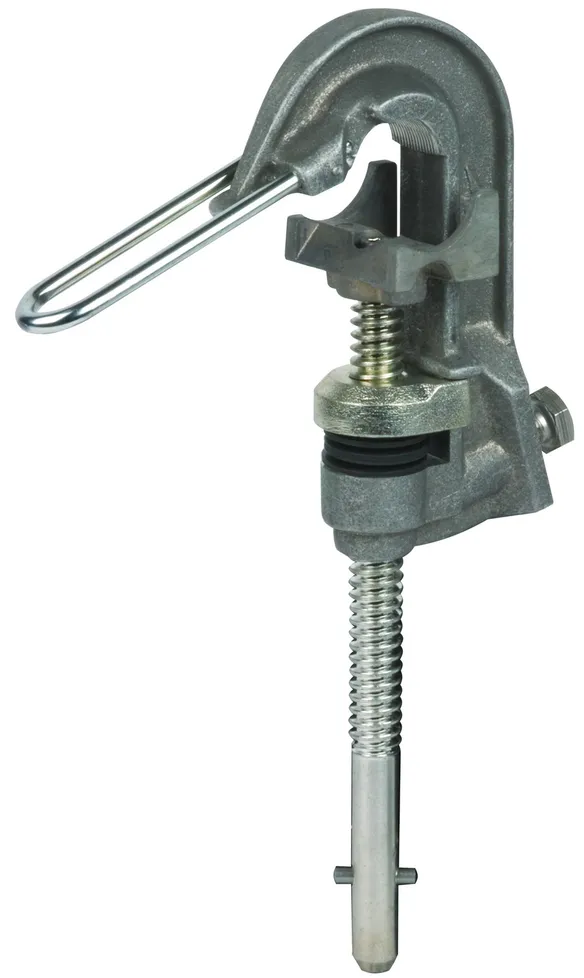

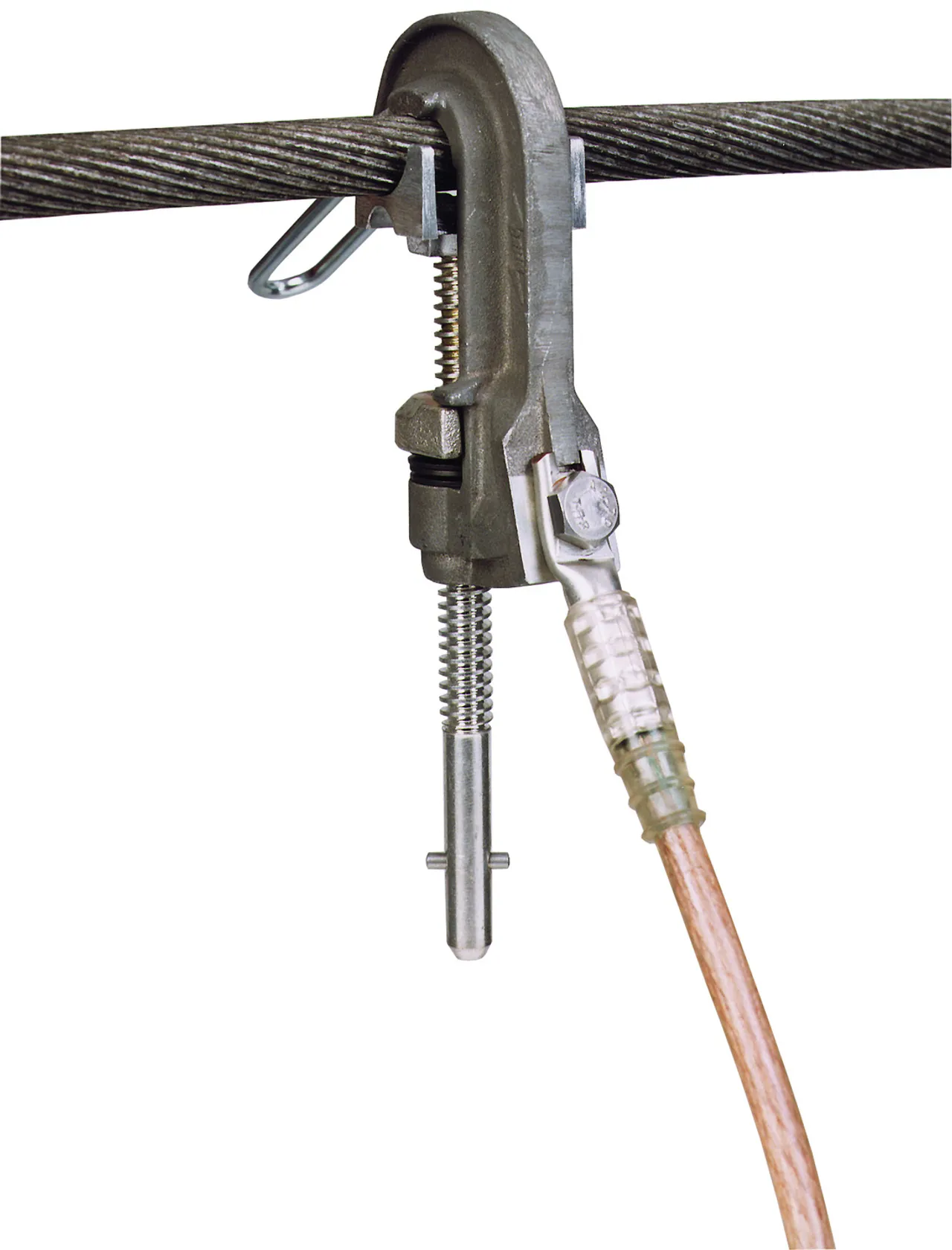

Fazowy zacisk śrubowy z uchwytem mocującym

Odporny na zwarcia nawet w przypadku przewodów skorodowanych w wyniku działania czynników atmosferycznych.

2 Produkty

Nr kat. 784401 PSK 4 30 SQL EH

GTIN / EAN 4013364006614, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.47 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku Ø 4 ... 30 mm
Zabezpieczenie antyobrotowe PK1
Do przewodów Cu o przekroju 16 ... 70 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 19,5 kA
Maksymalny prąd zwarciowy Ik 1 s 13,8 kA

Produkt 784401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784401.

Idź do sklepu internetowego

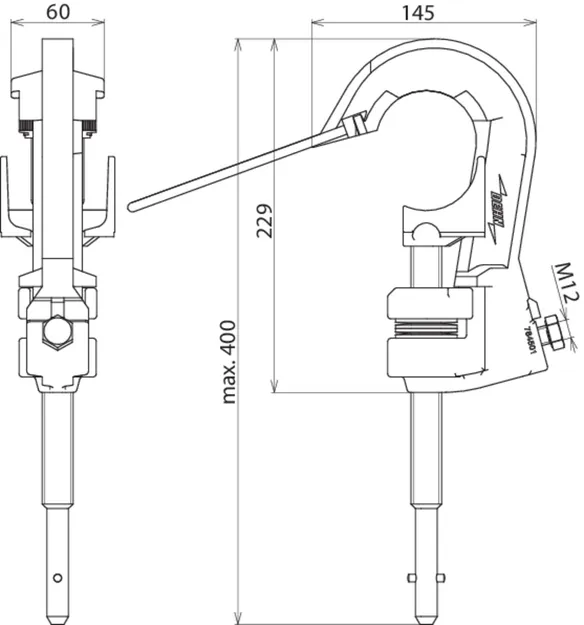

Nr kat. 784501 PSK 10 65 SQL EH

GTIN / EAN 4013364006560, Nr taryfy celnej (EU): 85359000, Waga brutto: 2.12 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku Ø 10 ... 65 mm
Zabezpieczenie antyobrotowe PK1
Do przewodów Cu o przekroju 16 ... 120 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

Produkt 784501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784501.

Idź do sklepu internetowego

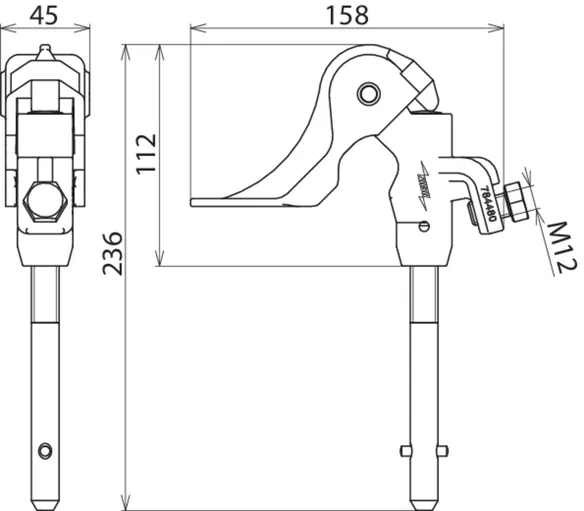

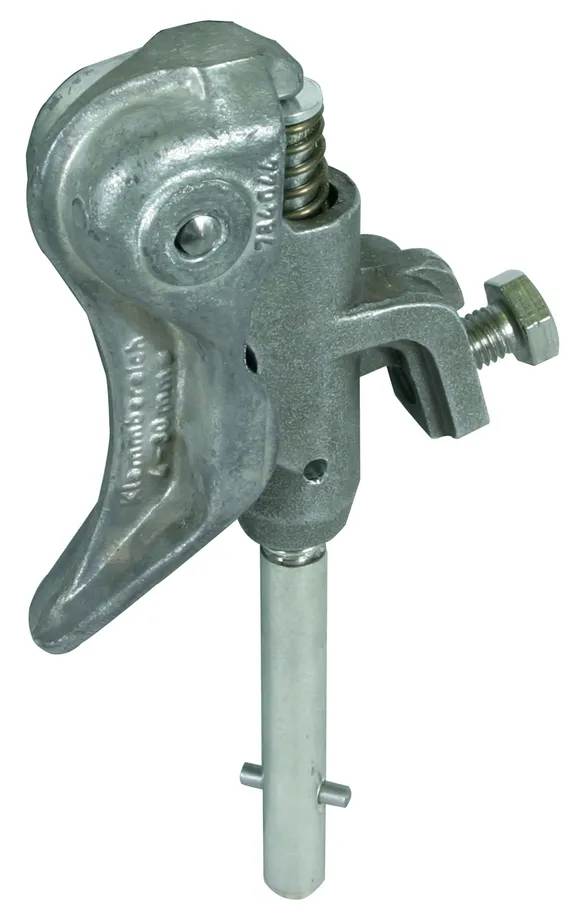

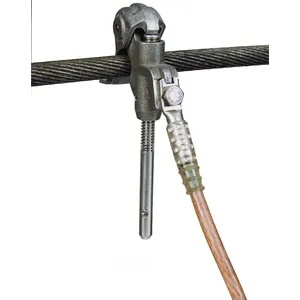

Śrubowy zacisk fazowy ze sprężynowym elementem dociskowym

Mocowanie odbywa się za pomocą wstępnie naprężonego zacisku.

1 Produkt

Nr kat. 784480 PSK FV 4 30 SQL

GTIN / EAN 4013364054479, Nr taryfy celnej (EU): 85359000, Waga brutto: 600.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku Ø 4 ... 30 mm
Zabezpieczenie antyobrotowe PK1
Do przewodów Cu o przekroju 16 ... 70 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 19,5 kA
Maksymalny prąd zwarciowy Ik 1 s 13,8 kA

Produkt 784480 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784480.

Idź do sklepu internetowego

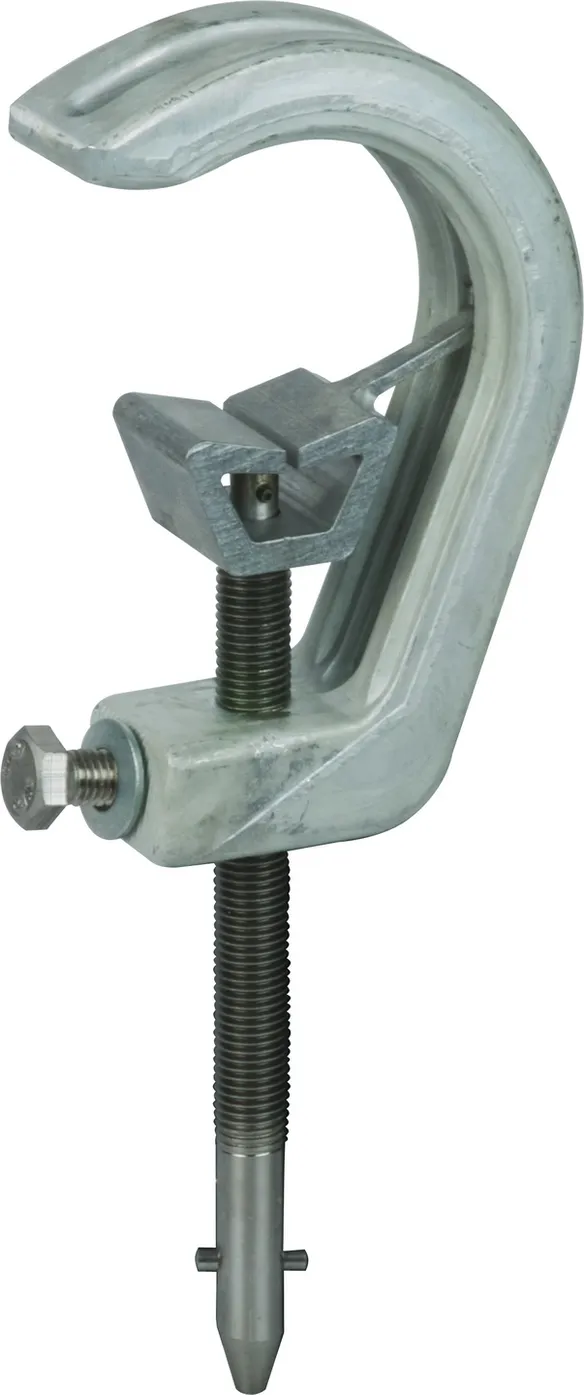

Fazowy zacisk śrubowy o szerokim zakresie zacisku

Nadaje się szczególnie do przewodów Al oraz Al/St, rur oraz fazowych punktów mocowania.

1 Produkt

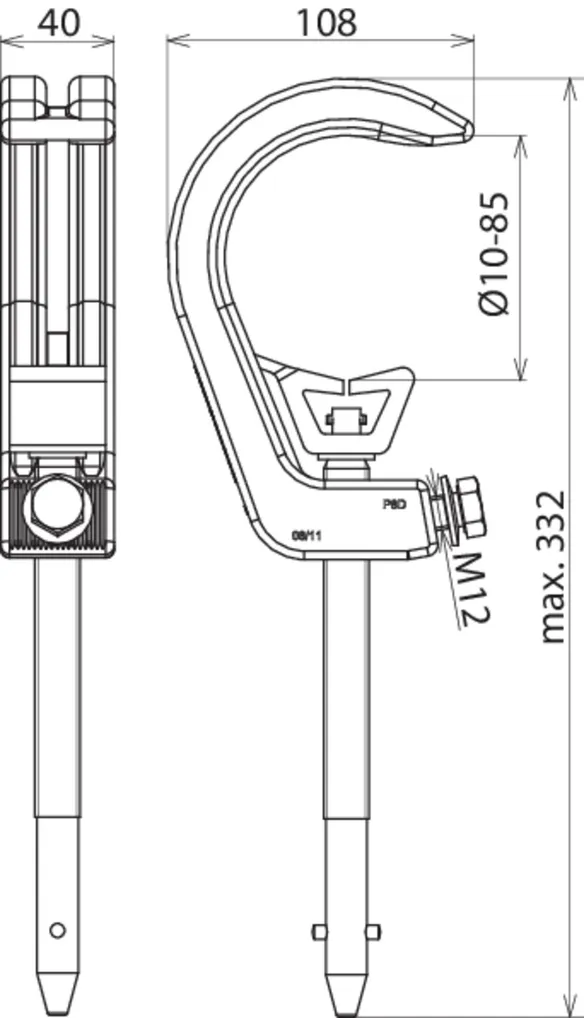

Nr kat. 784085 PSK 10 85 SQL

GTIN / EAN 4013364018686, Nr taryfy celnej (EU): 85359000, Waga brutto: 872.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku Ø 10 ... 85 mm
Zabezpieczenie antyobrotowe PK2
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 29,6 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Produkt 784085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784085.

Idź do sklepu internetowego

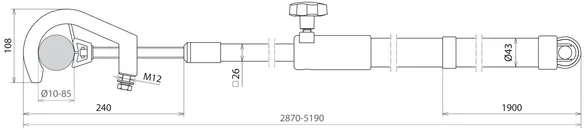

Fazowy zacisk śrubowy o szerokim zakresie zacisku z teleskopowym drążkiem uziemiającym

Nadaje się szczególnie do przewodów Al oraz Al/St, rur oraz fazowych punktów mocowania.

1 Produkt

Nr kat. 769511 ESTC PSK 5000 SN7249

GTIN / EAN 4013364135055, Nr taryfy celnej (EU): 82055980, Waga brutto: 5.71 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku Ø 10 ... 85 mm
Zabezpieczenie antyobrotowe PK2
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 29,6 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA
Długość całkowita (lG maks. / IG min. ) 5200 / 2875 mm
Długość rękojeści 1900 mm

Produkt 769511 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769511.

Idź do sklepu internetowego

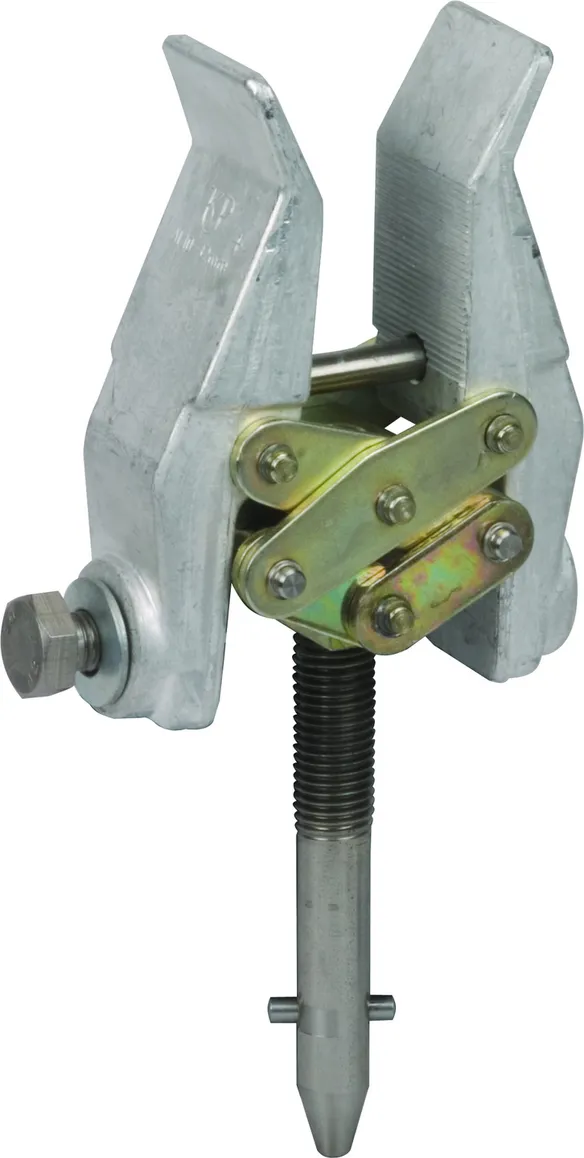

Fazowy zacisk śrubowy

Szczególnie nadaje się do stosowania w nachylonej pozycji.

2 Produkty

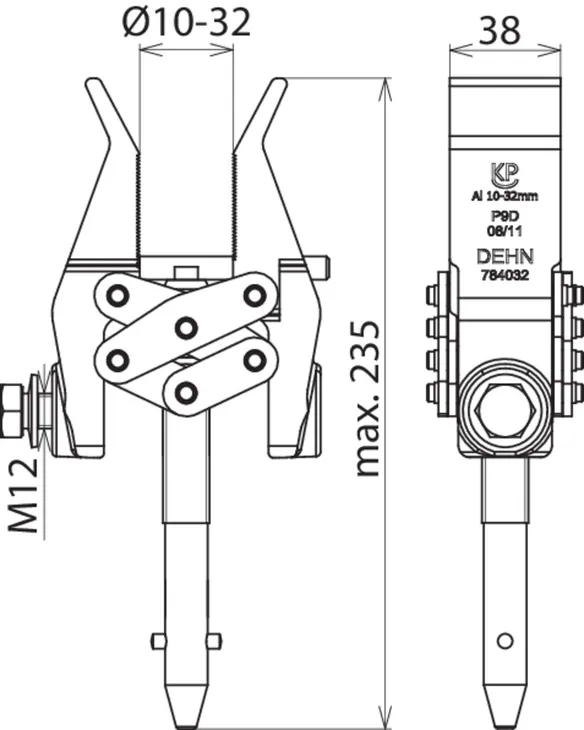

Nr kat. 784032 PSK 10 32 SQL

GTIN / EAN 4013364018679, Nr taryfy celnej (EU): 85359000, Waga brutto: 843.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku Ø 10 ... 32 mm
Zabezpieczenie antyobrotowe PK2
Do przewodów Cu o przekroju 16 ... 95 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 18,7 kA
Maksymalny prąd zwarciowy Ik 1 s 18,7 kA

Produkt 784032 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784032.

Idź do sklepu internetowego

Nr kat. 784033 PSK 10 50 SQL

GTIN / EAN 4013364553637, Nr taryfy celnej (EU): 85359000, Waga brutto: 936.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku Ø 10 ... 32 mm
Zabezpieczenie antyobrotowe PK2
Do przewodów Cu o przekroju 16 ... 95 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 18,7 kA
Maksymalny prąd zwarciowy Ik 1 s 18,7 kA

Produkt 784033 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784033.

Idź do sklepu internetowego

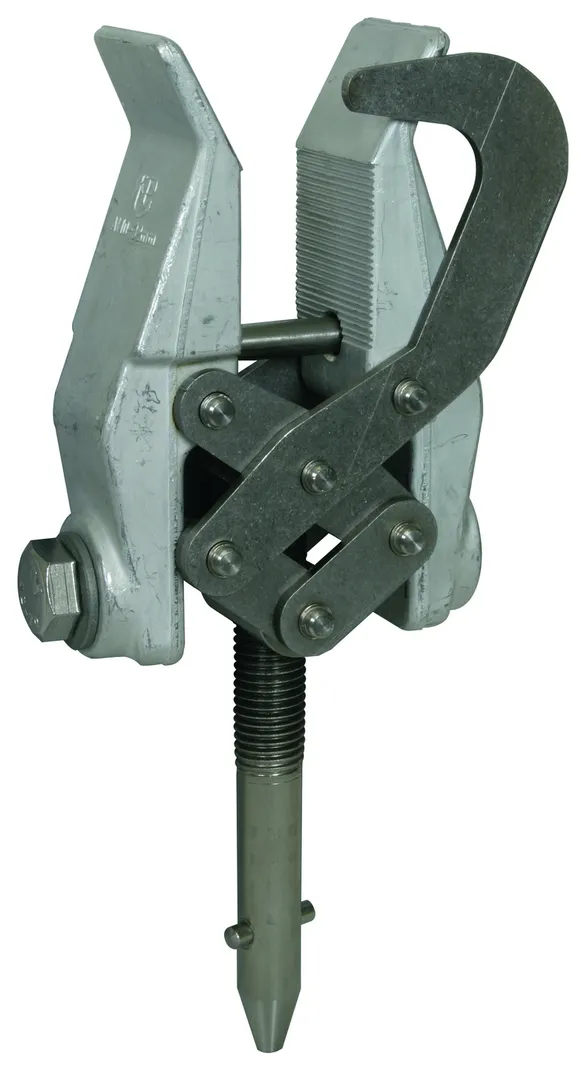

Fazowy zacisk śrubowy z zapadką bezpieczeństwa

Szczególnie nadaje się do stosowania w nachylonej pozycji.

1 Produkt

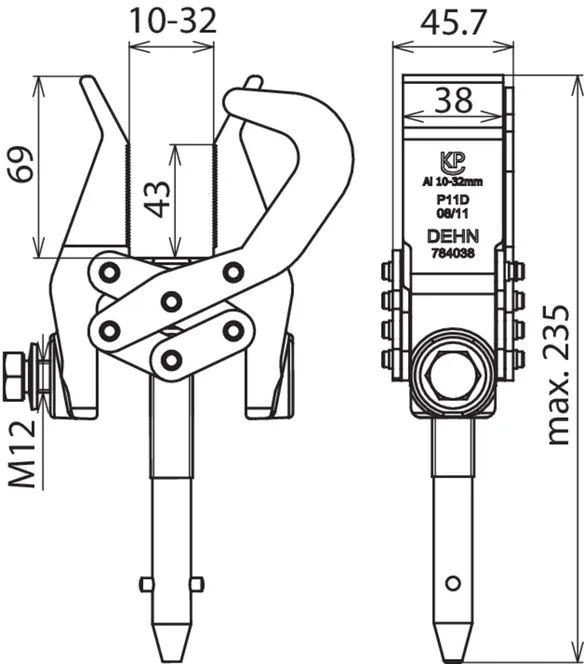

Nr kat. 784038 PSK 10 32 SQL SB

GTIN / EAN 4013364138452, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.01 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku Ø 10 ... 32 mm
Zabezpieczenie antyobrotowe PK2
Do przewodów Cu o przekroju 16 ... 95 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 18,7 kA
Maksymalny prąd zwarciowy Ik 1 s 18,7 kA

Produkt 784038 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784038.

Idź do sklepu internetowego

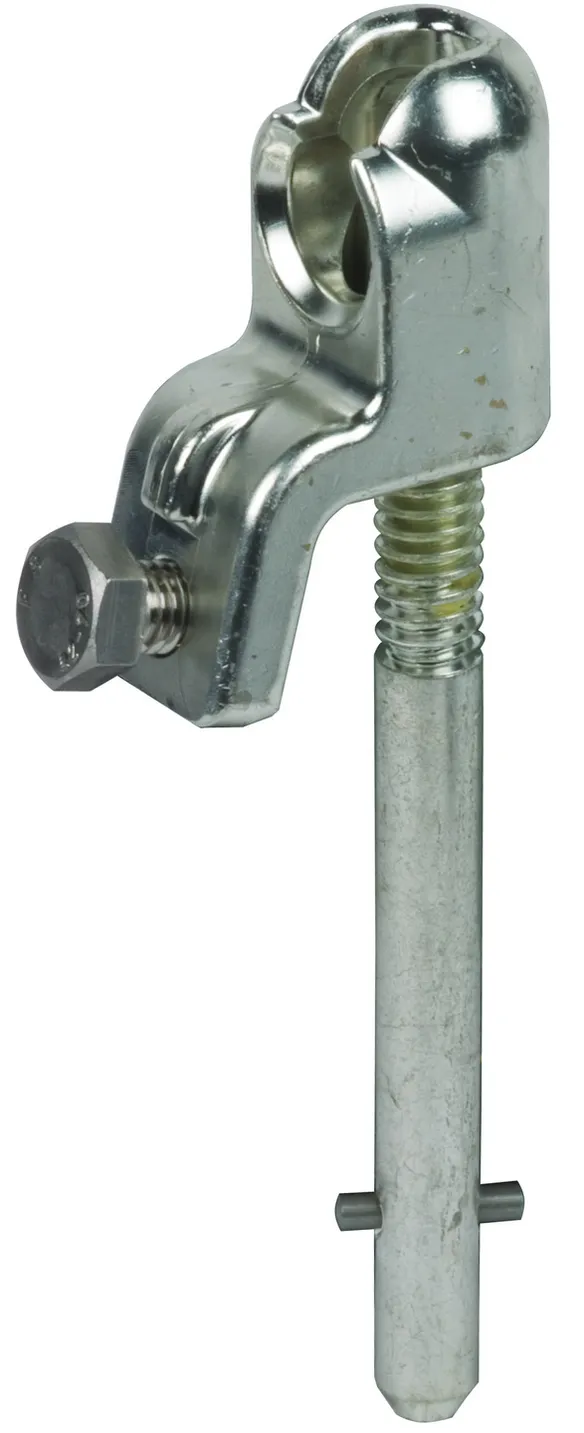

Zacisk kołpakowy sztywny

2 Produkty

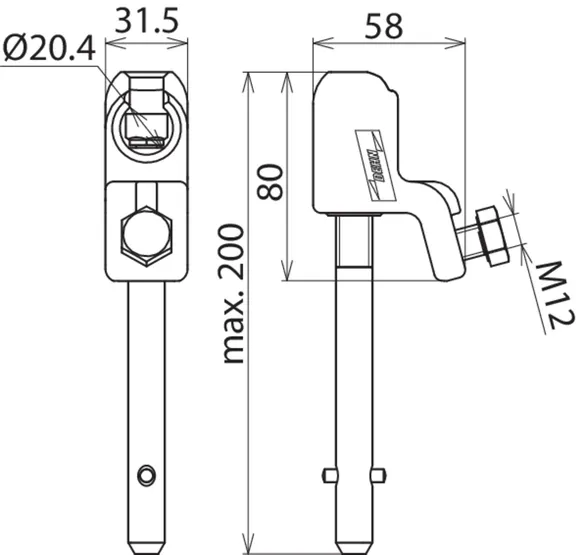

Nr kat. 772314 KKH 20 SQL

GTIN / EAN 4013364080171, Nr taryfy celnej (EU): 85359000, Waga brutto: 446.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 20 mm
Zabezpieczenie antyobrotowe PK1
Do przewodów Cu o przekroju 16 ... 120 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

Produkt 772314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772314.

Idź do sklepu internetowego

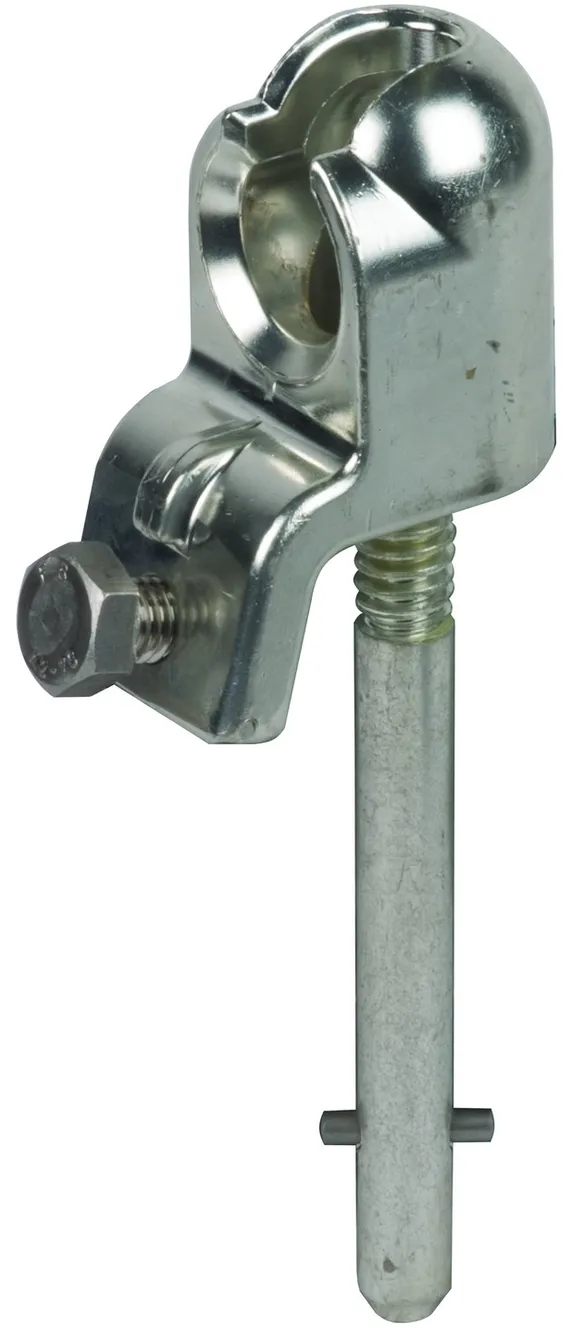

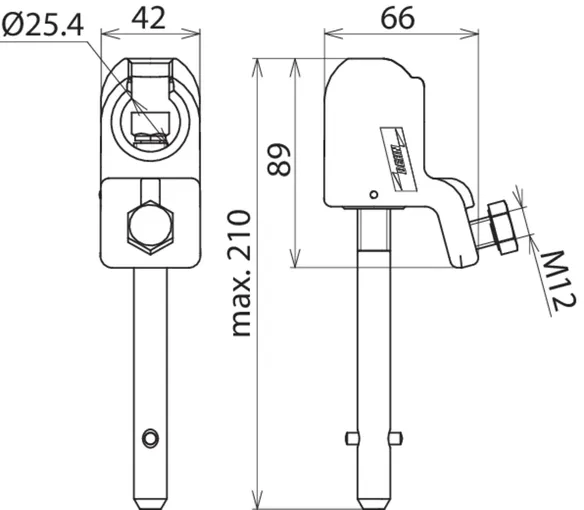

Nr kat. 772324 KKH 25 SQL

GTIN / EAN 4013364080188, Nr taryfy celnej (EU): 85359000, Waga brutto: 719.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 25 mm
Zabezpieczenie antyobrotowe PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Produkt 772324 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772324.

Idź do sklepu internetowego

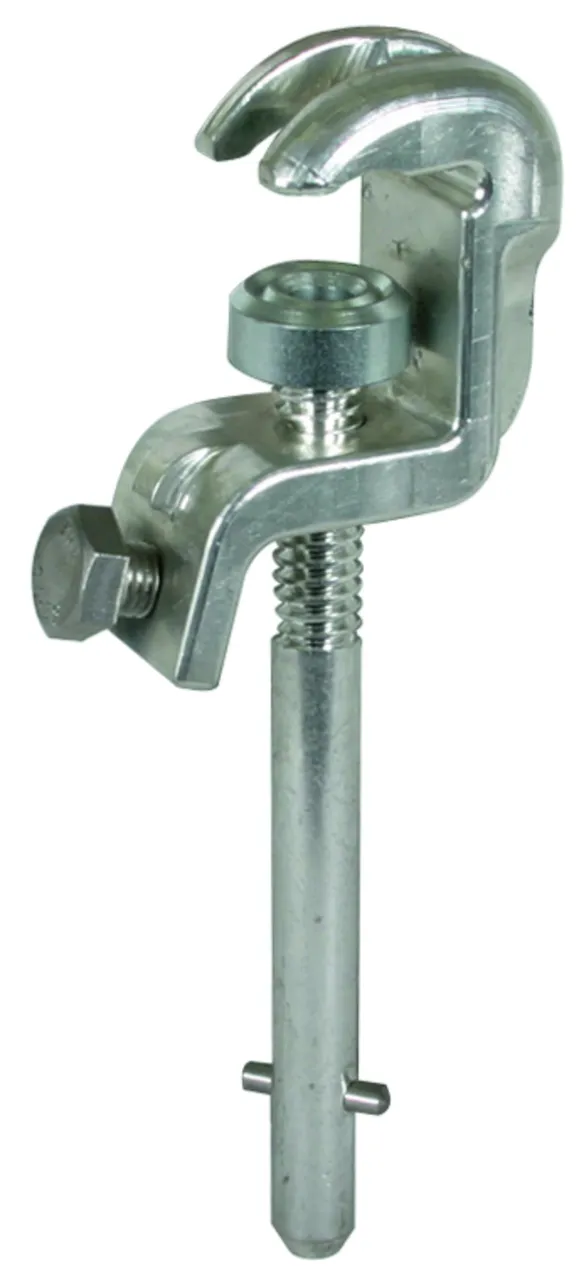

Zacisk uniwersalny

2 Produkty

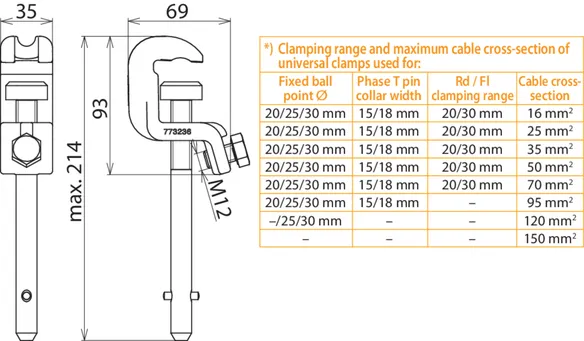

Nr kat. 773236 UK 25 SQL

GTIN / EAN 4013364114579, Nr taryfy celnej (EU): 85359000, Waga brutto: 713.50 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 15 mm
Zakres zacisku drut / płaskownik 20 mm
Zabezpieczenie antyobrotowe PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

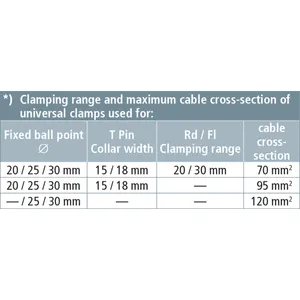

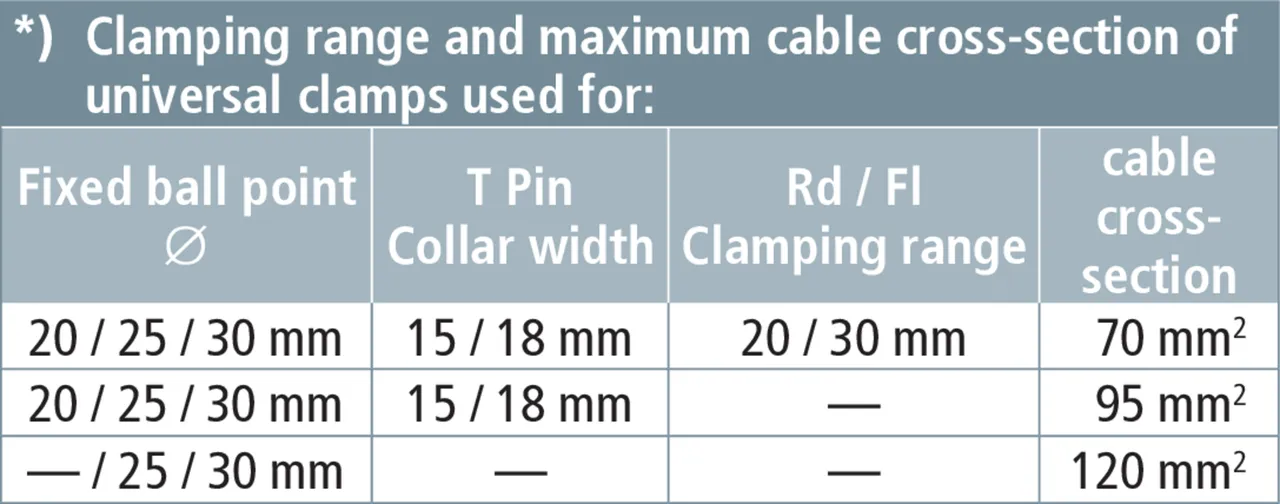

*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Produkt 773236 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773236.

Idź do sklepu internetowego

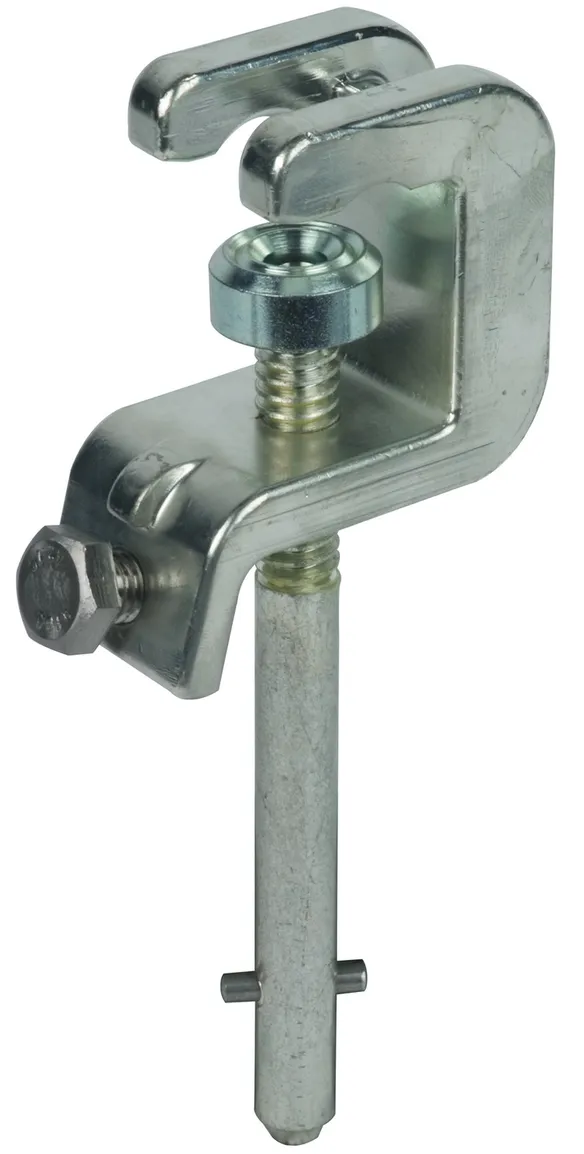

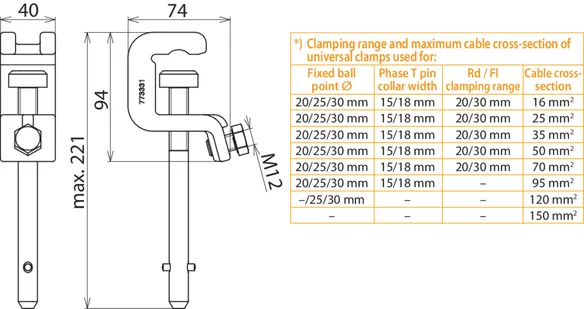

Nr kat. 773331 UK 30 SQL

GTIN / EAN 4013364069244, Nr taryfy celnej (EU): 85359000, Waga brutto: 793.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 25 / 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 18 mm
Zakres zacisku drut / płaskownik 30 mm
Zabezpieczenie antyobrotowe PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Produkt 773331 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773331.

Idź do sklepu internetowego
