Maszt odgromowy z przewodem HVI light plus do wsporników metalowych i krokwi dachowych

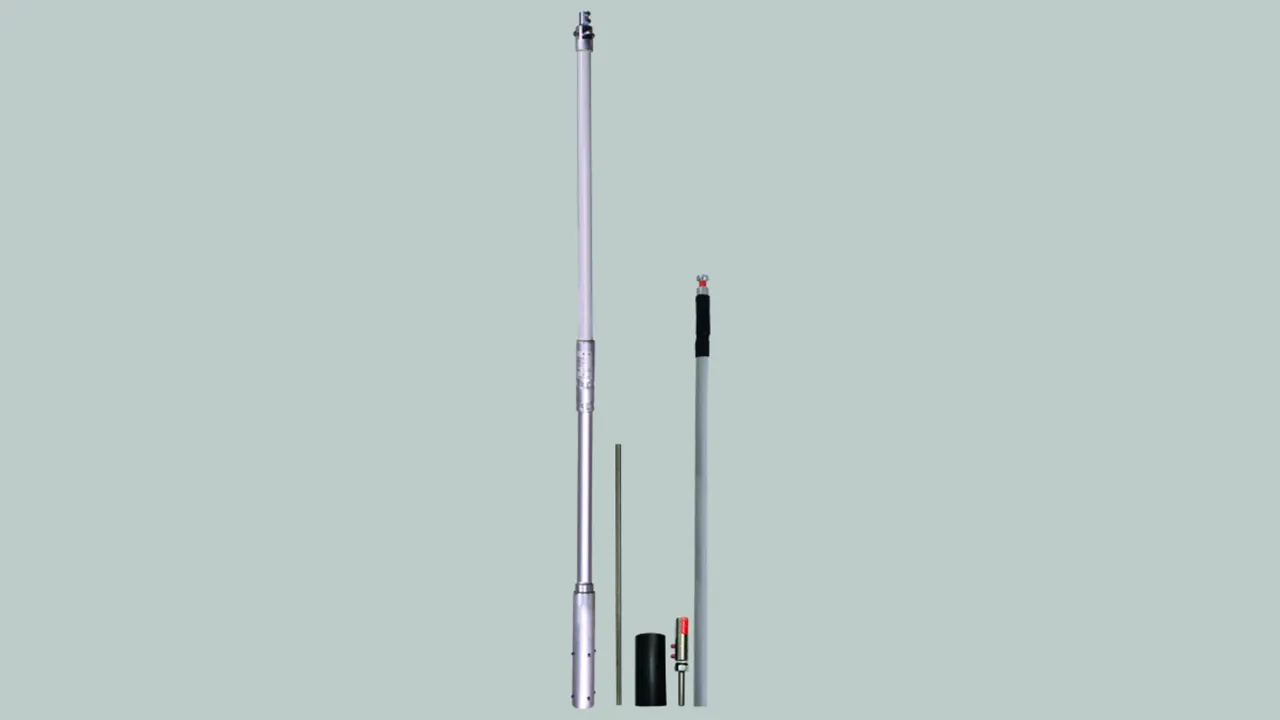

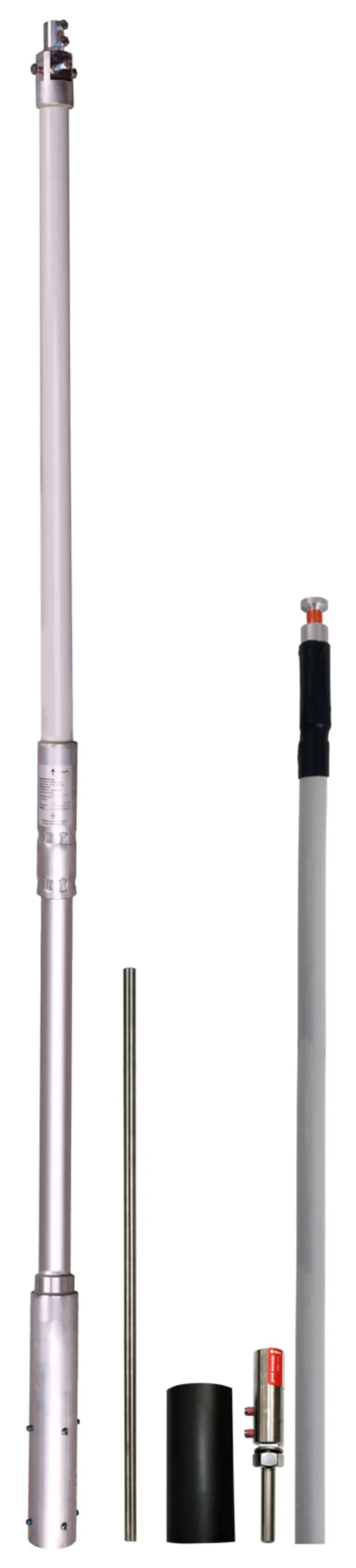

The complete kit of the air-termination mast for a top mount on a metal roof/roof rafter bracket is used for the sub-roof installation of the HVI light plus Conductor.

The kit consists of:
– Air-termination tip, StSt, Ø10 mm, length 1000 mm.
– GRP/Al supporting tube, Ø40/50/60 mm, length 2680 mm
– HVI light plus Conductor (pre-assembled, installation inside the tube)

1 Produkt

Nr kat. 819688 HVI LI PL L6M SR2680 FSP1000 GFK AL V2A

GTIN / EAN 4013364499782, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.40 kg, Jednostka opakowaniowa: 1.00 szt.

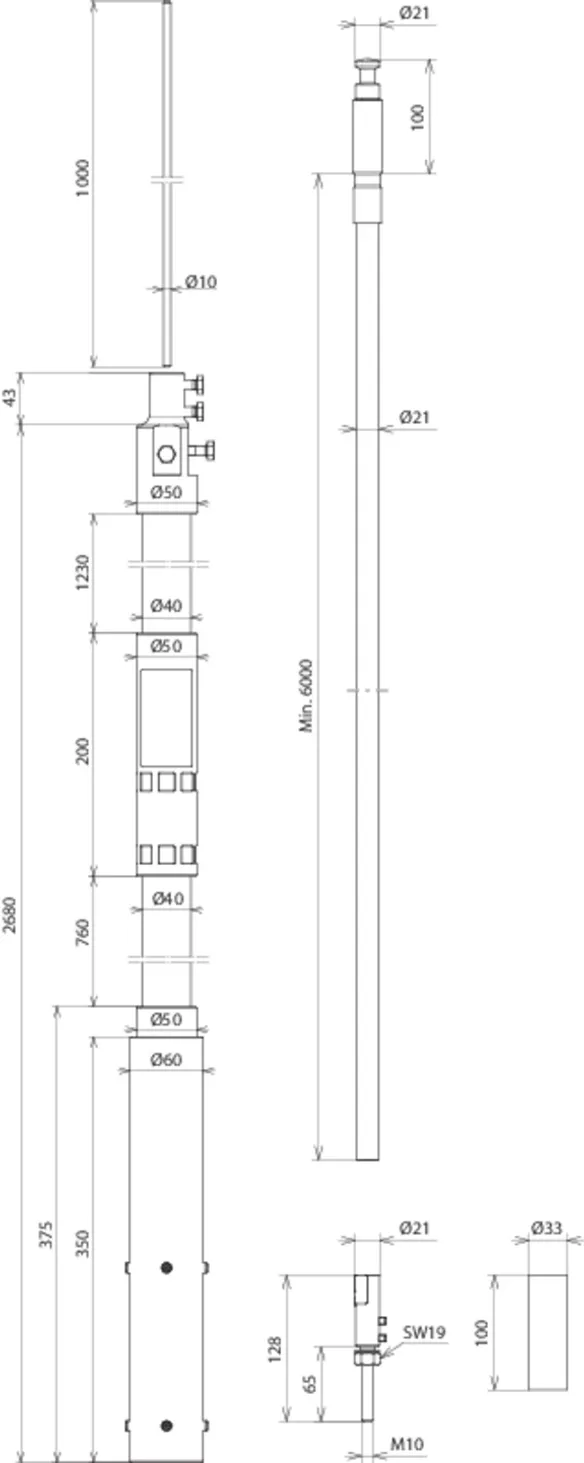

Rysunki

Informacje dodatkowe

HVI light plus Conductor inside the supporting tube 2680 mm with air-termination tip 1000 mm
Isolated air-termination system
E.g. of transmitting/receiving systems
(parabolic, terrestrial antennas).
– Visually modified design by routing the HVI light plus Conductor
inside the supporting tube
High voltage-resistant, insulated down conductor, for maintaining
the separation distance to live parts
as per DIN EN 62305-3 (VDE 0185-305-3)
Equivalent separation distance s =< 60 cm (in air)
or s =< 120 cm (solid material).
The supporting tubes are dimensioned to
Eurocode 1 (DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
HVI light plus Conductor installed in the supporting tube,
with special internal
sealing end and air-termination tip, Ø10 mm, length 1,000 mm.
Materiał rury wsporczej: TWS / Al
Długość rury wsporczej: 2680 mm
Długość transportowa: 2680 mm
Kolor przewodu: szary ●
Materiał przewodu: miedź
Równoważny odstęp separujący s (w powietrzu): ≤ 60 cm
Minimalna długość do zamówienia: 6 m
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI LI PL L6M SR2680 FSP1000 GFK AL V2A
Nr kat.: 819688
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej TWS / Al
Długość rury wsporczej 2680 mm
Długość transportowa 2680 mm
Długość iglicy odgromowej 1000 mm
Średnica przewodu Ø 21 mm
Kolor przewodu szary ●
Materiał przewodu miedź
Równoważny odstęp separujący s (w powietrzu) ≤ 60 cm
Minimalna długość do zamówienia 6 m
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)
