Elementy przyłączeniowe do przewodu HVI light plus

Installation-optimised connection elements for installation inside and outside the tube and installation in the discharge area suitable for the HVI light plus Conductor.

Element przyłączeniowy do przewodu HVI light plus

A connection element for sealing the HVI light plus Conductor, for implementing the sealing end of the conductor on the supporting tube (head piece) or for connecting to other parts of the external lightning protection system or earth-termination system (including a heat-shrinkable sleeve).
This connection element can be used for installation outside the tube for HVI light plus supporting tubes.

1 Produkt

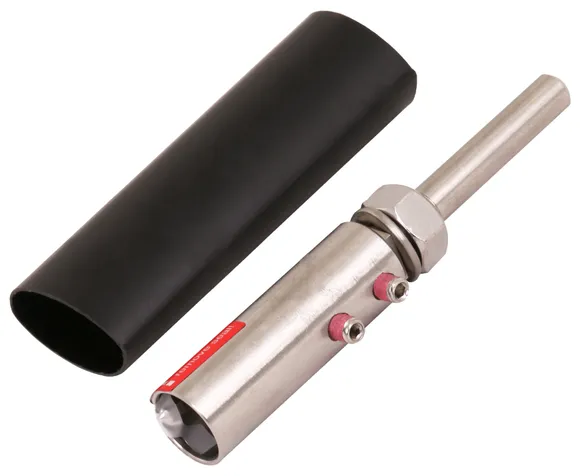

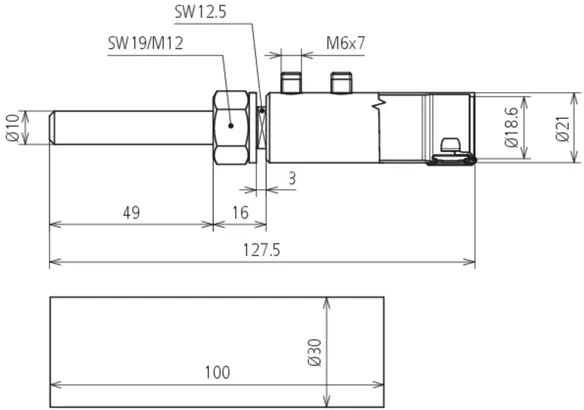

Nr kat. 819640 AE BO10 KF HVI 60 V2A

GTIN / EAN 4013364481763, Nr taryfy celnej (EU): 85359000, Waga brutto: 162.90 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe

Connection element for HVI light plus Conductor, stainless steel
Connection elements for HVI light plus Conductor for sealing
the HVI light plus Conductor on both ends,
for establishing the connections of the conductor
e.g. to the connection plate on the air-termination mast
or to other parts of the external lightning protection system.
Incl. heat-shrinkable sleeve
Materiał: stal nierdzewna
Przyłączenie: trzpień Ø10 mm, długość 50 mm
Wytrzymałość na prąd piorunowy (10/350 µs): 150 kA

Producent: DEHN
Typ: AE BO10 KF HVI 60 V2A
Nr kat.: 819640
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przyłączenie trzpień Ø10 mm, długość 50 mm
Średnica elementu przyłączeniowego Ø 21 mm
Wytrzymałość na prąd piorunowy (10/350 µs) 150 kA

Produkt 819640 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819640.

Idź do sklepu internetowego

Zestaw przyłączeniowy do przewodu HVI light plus do instalacji wewnątrz rury

Two connection elements for sealing the HVI light plus Conductor at both ends. A connection element for implementing the sealing end of the conductor in the supporting tube (head piece) and a connection element for connecting to other parts of the external lightning protection system or earth-termination system (including two heat-shrinkable sleeves).
These connection elements can be used with HVI light plus supporting tubes.

1 Produkt

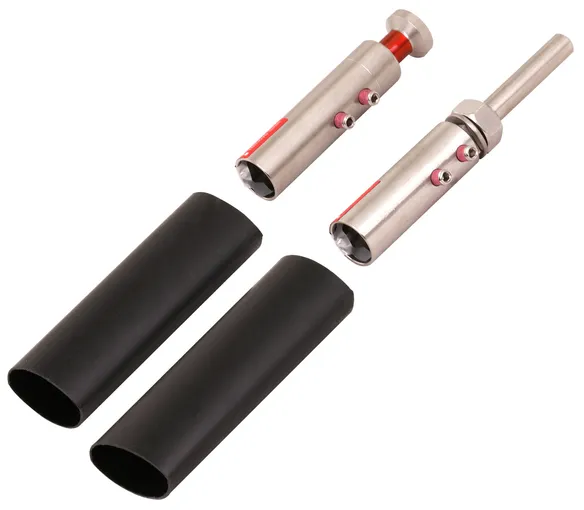

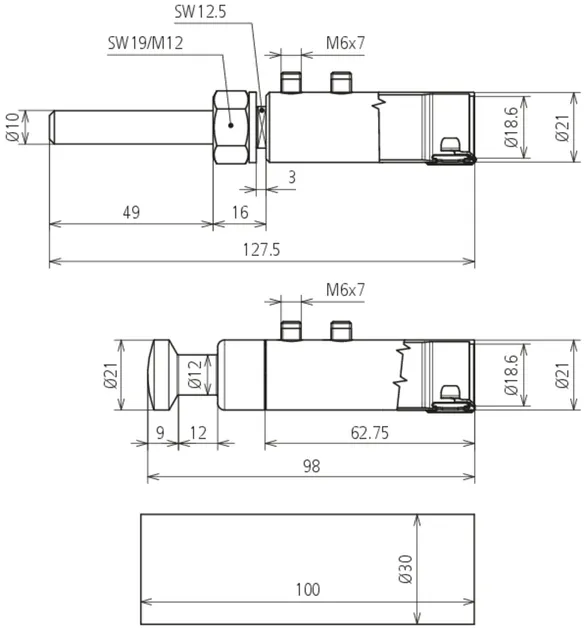

Nr kat. 819645 HVI LI PL ASS RIV KF V2A

GTIN / EAN 4013364481770, Nr taryfy celnej (EU): 85359000, Waga brutto: 341.42 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Connection kit for HVI light plus Conductor, Ø 21 mm, for installation inside the tube, stainless steel
Connection elements for sealing the HVI light plus Conductor at both ends
Materiał: stal nierdzewna
Przyłączenie: trzpień Ø10 mm, długość 50 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI LI PL ASS RIV KF V2A
Nr kat.: 819645
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przyłączenie trzpień Ø10 mm, długość 50 mm
Średnica elementu przyłączeniowego Ø 21 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819645 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819645.

Idź do sklepu internetowego

Izolowane elementy przyłączeniowe do przewodu HVI light plus

3 Produkty

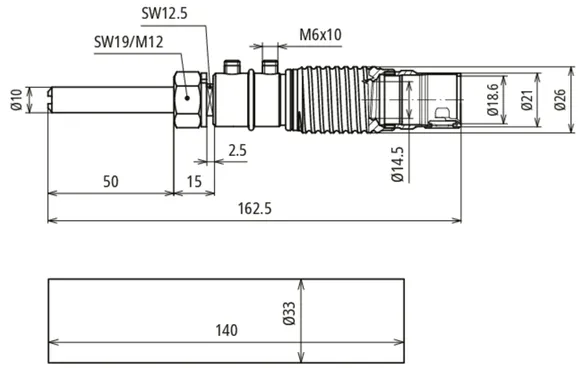

Nr kat. 819646 AE ISO BO10 KF HVI 60 V2A

GTIN / EAN 4013364511460, Nr taryfy celnej (EU): 85359000, Waga brutto: 205.80 g, Jednostka opakowaniowa: 5.00 szt.

Rysunki

Informacje dodatkowe

Connection element for HVI light plus Conductor, stainless steel
Connection elements for HVI light plus Conductor for sealing
the HVI light plus Conductor on both ends,
for establishing the connections of the conductor
e.g. to the connection plate on the air-termination mast
or to other parts of the external lightning protection system.
Incl. heat-shrinkable sleeve
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER>
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER>
Materiał: stal nierdzewna
Przyłączenie: trzpień Ø10 mm, długość 50 mm, z gwintem M12
Wytrzymałość na prąd piorunowy (10/350 µs): 150 kA

Producent: DEHN
Typ: AE ISO BO10 KF HVI 60 V2A
Nr kat.: 819646
lub podobny.

Certyfikaty



Dane techniczne

<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER>
Materiał stal nierdzewna
Przyłączenie trzpień Ø10 mm, długość 50 mm, z gwintem M12
Średnica elementu przyłączeniowego Ø 21 mm
Wytrzymałość na prąd piorunowy (10/350 µs) 150 kA

Produkt 819646 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819646.

Idź do sklepu internetowego

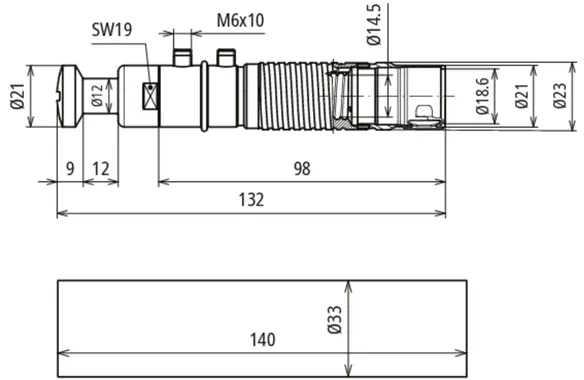

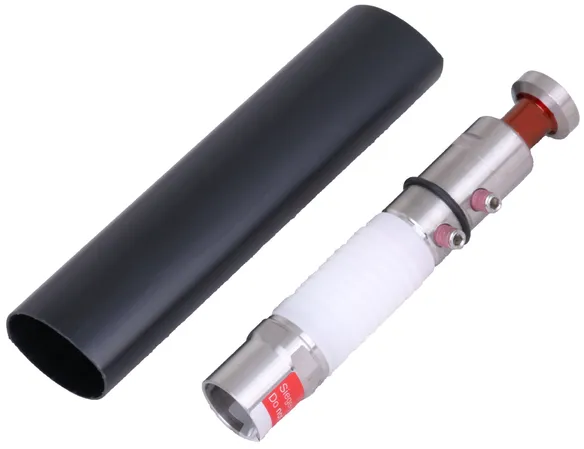

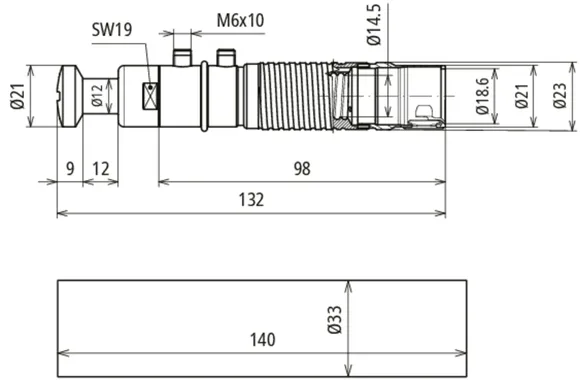

Nr kat. 819647 AE ISO RIV KF HVI 60 V2A

GTIN / EAN 4013364511477, Nr taryfy celnej (EU): 85359000, Waga brutto: 208.80 g, Jednostka opakowaniowa: 5.00 szt.

Rysunki

Informacje dodatkowe

Connection element for HVI light plus Conductor, stainless steel
Connection elements for HVI light plus Conductor for sealing
the HVI light plus Conductor on both ends,
for establishing the connections of the conductor
e.g. to the connection plate on the air-termination mast
or to other parts of the external lightning protection system.
Incl. heat-shrinkable sleeve
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER>
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER>
Materiał: stal nierdzewna
Przyłączenie: śruba o łbie grzybkowym
Wytrzymałość na prąd piorunowy (10/350 µs): 150 kA

Producent: DEHN
Typ: AE ISO RIV KF HVI 60 V2A
Nr kat.: 819647
lub podobny.

Certyfikaty



Dane techniczne

<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER>
Materiał stal nierdzewna
Przyłączenie śruba o łbie grzybkowym
Średnica elementu przyłączeniowego Ø 21 mm
Wytrzymałość na prąd piorunowy (10/350 µs) 150 kA

Produkt 819647 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819647.

Idź do sklepu internetowego

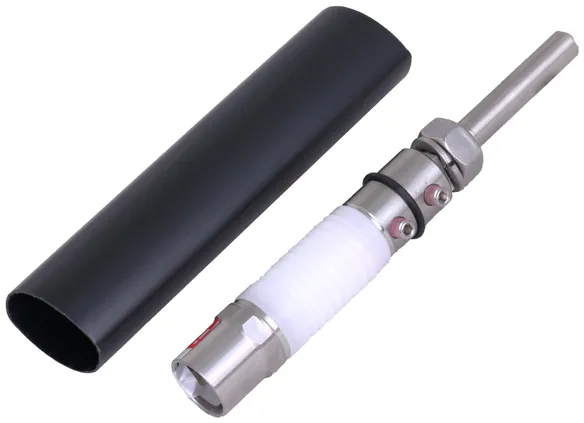

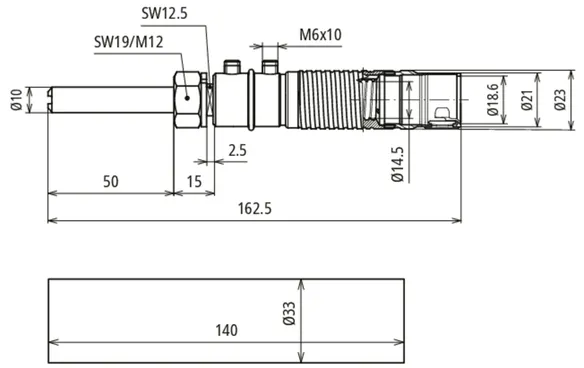

Nr kat. 819648 AE ISO RAV KF HVI 60 V2A

GTIN / EAN 4013364511484, Nr taryfy celnej (EU): 85359000, Waga brutto: 200.20 g, Jednostka opakowaniowa: 5.00 szt.

Rysunki

Informacje dodatkowe

Connection element for HVI light plus Conductor, stainless steel
Connection elements for HVI light plus Conductor for sealing
the HVI light plus Conductor on both ends,
for establishing the connections of the conductor
e.g. to the connection plate on the air-termination mast
or to other parts of the external lightning protection system.
Incl. heat-shrinkable sleeve
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER>
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER>
Materiał: stal nierdzewna
Przyłączenie: trzpień Ø10 mm, długość 50 mm, z gwintem M12
Wytrzymałość na prąd piorunowy (10/350 µs): 150 kA

Producent: DEHN
Typ: AE ISO RAV KF HVI 60 V2A
Nr kat.: 819648
lub podobny.

Certyfikaty



Dane techniczne

<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER>
Materiał stal nierdzewna
Przyłączenie trzpień Ø10 mm, długość 50 mm, z gwintem M12
Średnica elementu przyłączeniowego Ø 21 mm
Wytrzymałość na prąd piorunowy (10/350 µs) 150 kA

Produkt 819648 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819648.

Idź do sklepu internetowego

Element wyrównawczy

For discharging the electric field of the HVI light plus Conductor in the sealing end range or in other cases.

1 Produkt

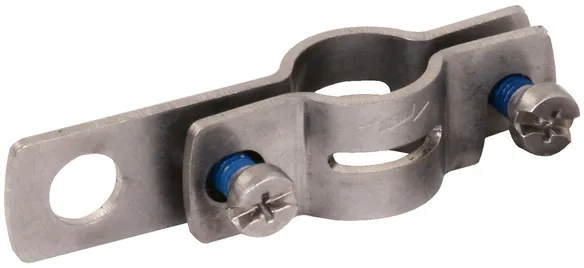

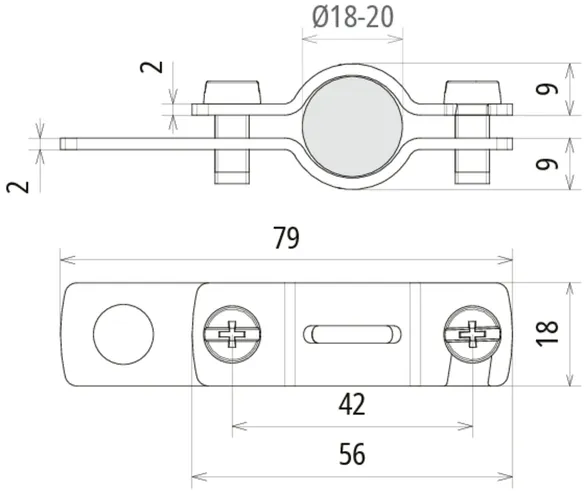

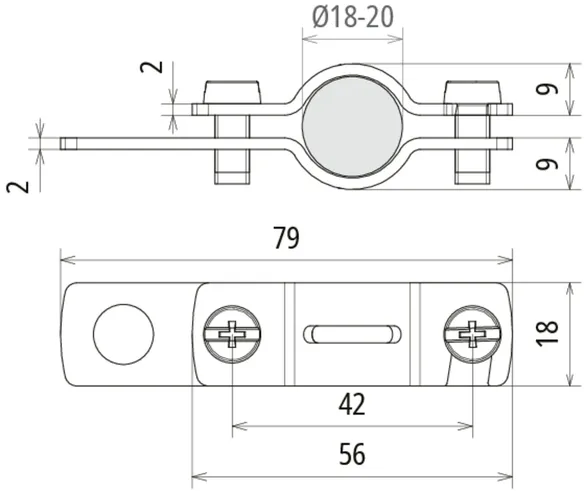

Nr kat. 410222 PAE 18 EX AB11 V2A

GTIN / EAN 4013364482289, Nr taryfy celnej (EU): 85359000, Waga brutto: 50.92 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

EB connection element for HVI light plus Conductor, stainless steel
EB connection element for HVI light plus Conductor
for connecting the special sheath of the
HVI light plus Conductor to the equipotential bonding
Materiał: stal nierdzewna
Zakres zacisku Ø: 18 mm
Otwór przyłączeniowy Ø: 10,5 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: PAE 18 EX AB11 V2A
Nr kat.: 410222
lub podobny.



Dane techniczne

Materiał stal nierdzewna
Zakres zacisku Ø 18 mm
Otwór przyłączeniowy Ø 10,5 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 410222 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 410222.

Idź do sklepu internetowego

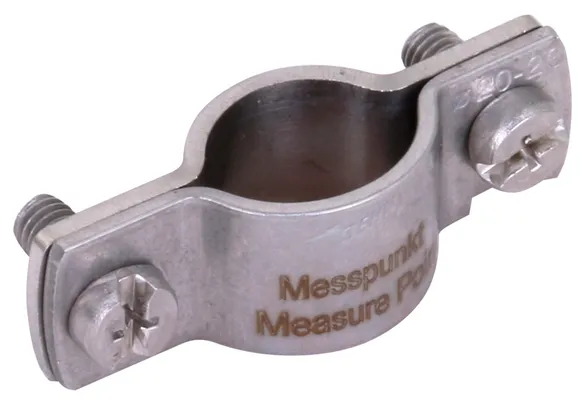

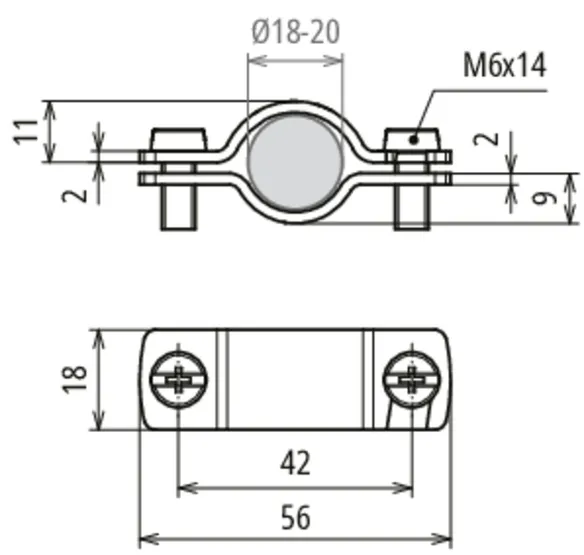

Zacisk punktu pomiarowego

1 Produkt

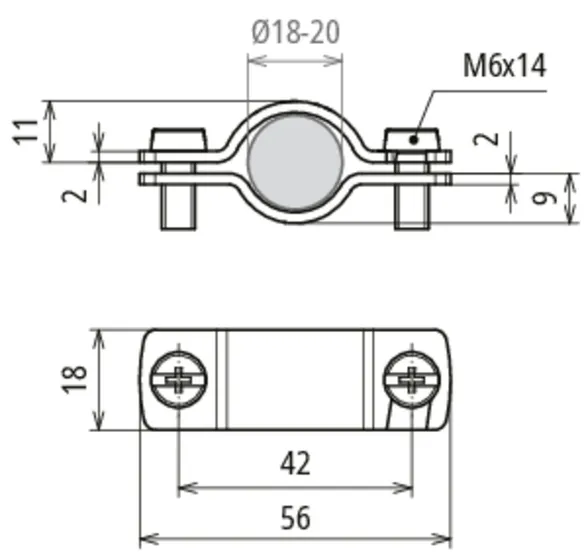

Nr kat. 819649 MPK 18 V2A

GTIN / EAN 4013364512498, Nr taryfy celnej (EU): 85389099, Waga brutto: 41.80 g, Jednostka opakowaniowa: 5.00 szt.

Rysunki

Informacje dodatkowe

EB connection element for HVI light plus Conductor, stainless steel
EB connection element for HVI light plus Conductor
for connecting the special sheath of the
HVI light plus Conductor to the equipotential bonding
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER>
Materiał: stal nierdzewna
Zakres zacisku Ø: 18-20 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: MPK 18 V2A
Nr kat.: 819649
lub podobny.



Dane techniczne

<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER>
Materiał stal nierdzewna
Zakres zacisku Ø 18-20 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819649 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819649.

Idź do sklepu internetowego

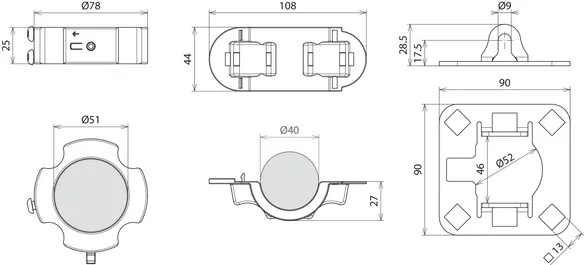

Zestaw mocujący do masztu odgromowego, Ø40

Fixing kit for attaching the HVI light plus Conductor to the HVI light plus supporting tubes, Ø40 mm, consisting of connection plate and fixing ring with stainless steel clamp for the sealing end (including four plastic holder halves and two cable ties).

1 Produkt

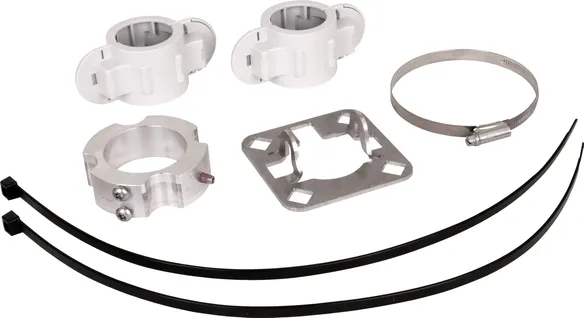

Nr kat. 819642 BFS SR D40 4AE HVI LI PL AL V2A KST

GTIN / EAN 4013364499638, Nr taryfy celnej (EU): 85389099, Waga brutto: 462.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Fixing kit for HVI light plus Conductor, 21 mm, StSt / Al

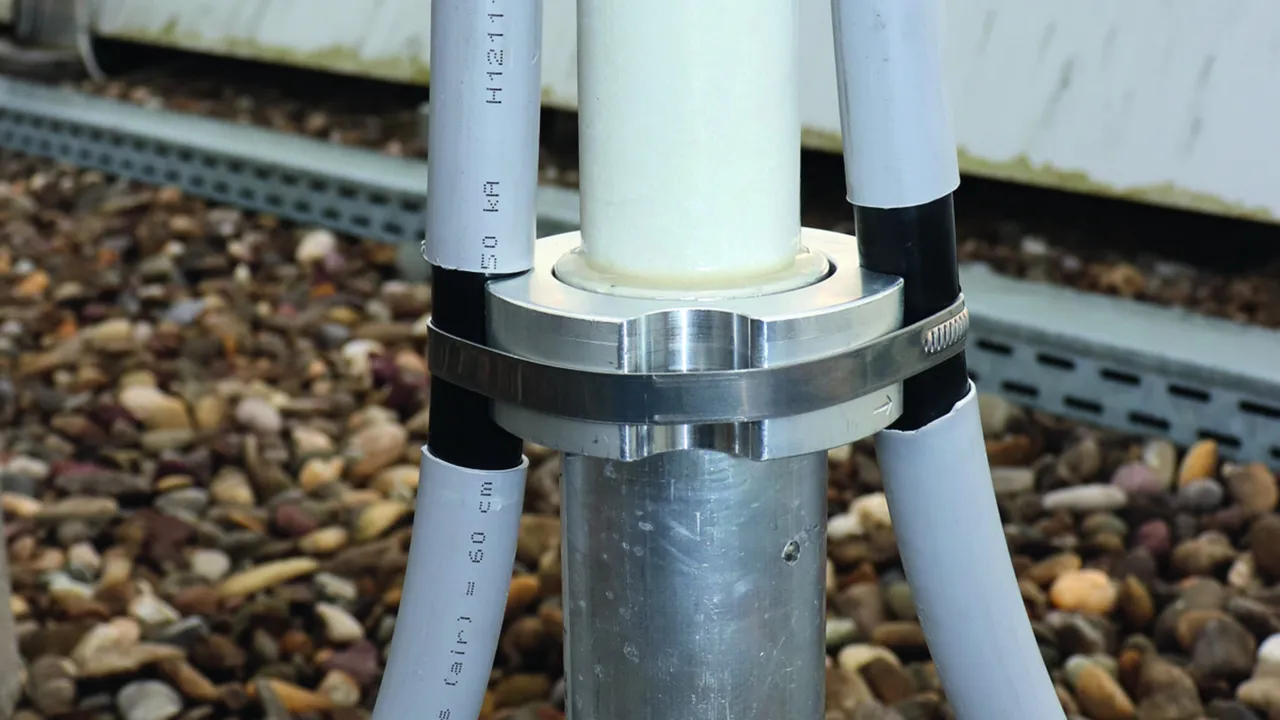

Fixing kit for attaching the
HVI light plus Conductor to the Ø40 mm supporting tube,
consisting of connection plate (4x) and
fixing ring with clamp
for the sealing end,
including four plastic holder halves and two cable ties
Materiał: stal nierdzewna / aluminium / tworzywo sztuczne
Uchwyt płytki przyłączeniowej: otwór kwadratowy 13 mm
Wspornik przewodu: 4x
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: BFS SR D40 4AE HVI LI PL AL V2A KST
Nr kat.: 819642
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna / aluminium / tworzywo sztuczne
Uchwyt płytki przyłączeniowej otwór kwadratowy 13 mm
Wspornik przewodu 4x
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819642 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819642.

Idź do sklepu internetowego

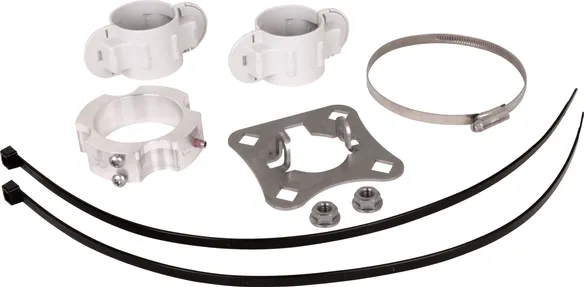

Zestaw mocujący do masztu odgromowego, Ø50

Fixing kit for attaching the HVI light plus Conductor to the HVI supporting tubes, Ø50 mm, consisting of connection plate and fixing ring with stainless steel clamp for the sealing end (including four plastic holder halves and two cable ties).

1 Produkt

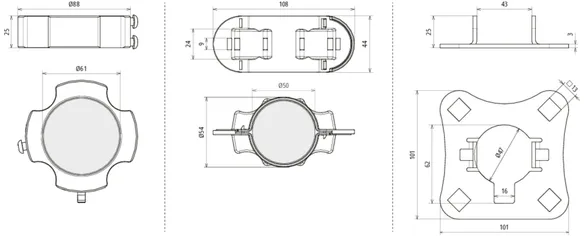

Nr kat. 819283 BFS SR D50 4AE HVI LI PL AL V2A KST

GTIN / EAN 4013364499621, Nr taryfy celnej (EU): 85389099, Waga brutto: 515.44 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Fixing kit for HVI light plus Conductor
or HVI long Conductor, StSt / Al
Fixing kit for attaching the
HVI light plus Conductor or HVI long Conductor
to the Ø50 mm supporting tube,
consisting of connection plate (4x) and
fixing ring with clamp
for the sealing end,
including four plastic holder halves and two cable ties
Materiał: stal nierdzewna / aluminium / tworzywo sztuczne
Uchwyt płytki przyłączeniowej: otwór kwadratowy 13 mm
Wspornik przewodu: 4x
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: BFS SR D50 4AE HVI LI PL AL V2A KST
Nr kat.: 819283
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna / aluminium / tworzywo sztuczne
Uchwyt płytki przyłączeniowej otwór kwadratowy 13 mm
Wspornik przewodu 4x
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819283 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819283.

Idź do sklepu internetowego

Płytka przyłączeniowa

Connection plate (for four conductors) for installing the HVI light plus Conductor on the supporting tube Ø40 mm (e.g. Part No. 105 672, 105 673, 105 677, 105 678).

1 Produkt

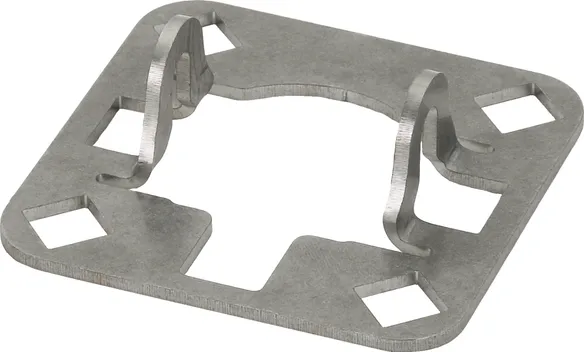

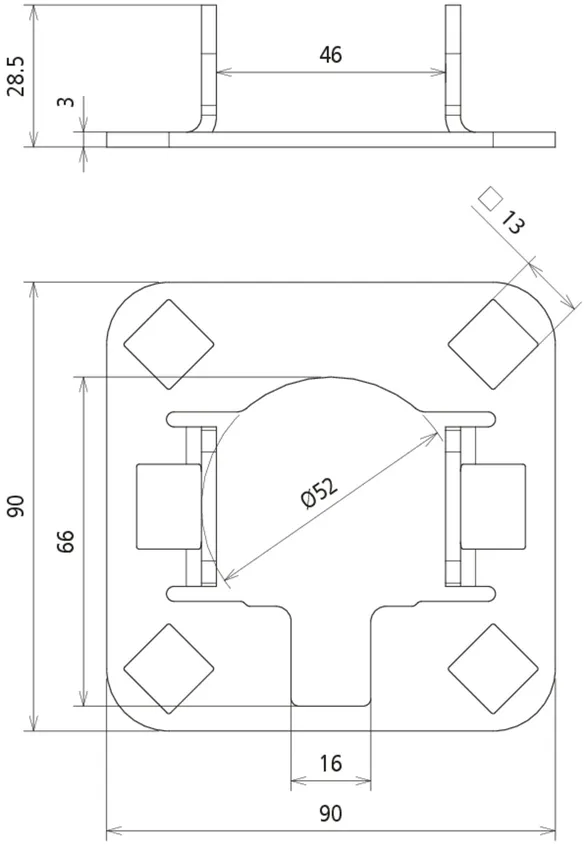

Nr kat. 819298 AP SR D40 4AE HVI LI PL V2A

GTIN / EAN 4013364492653, Nr taryfy celnej (EU): 85359000, Waga brutto: 135.20 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Stainless steel connection plate
(For four conductors) for installing the HVI light plus Conductor
on the supporting tube Ø40 mm
Materiał: stal nierdzewna
Uchwyt płytki przyłączeniowej: otwór kwadratowy 13 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: AP SR D40 4AE HVI LI PL V2A
Nr kat.: 819298
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Uchwyt płytki przyłączeniowej otwór kwadratowy 13 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819298 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819298.

Idź do sklepu internetowego
Powrót na górę
