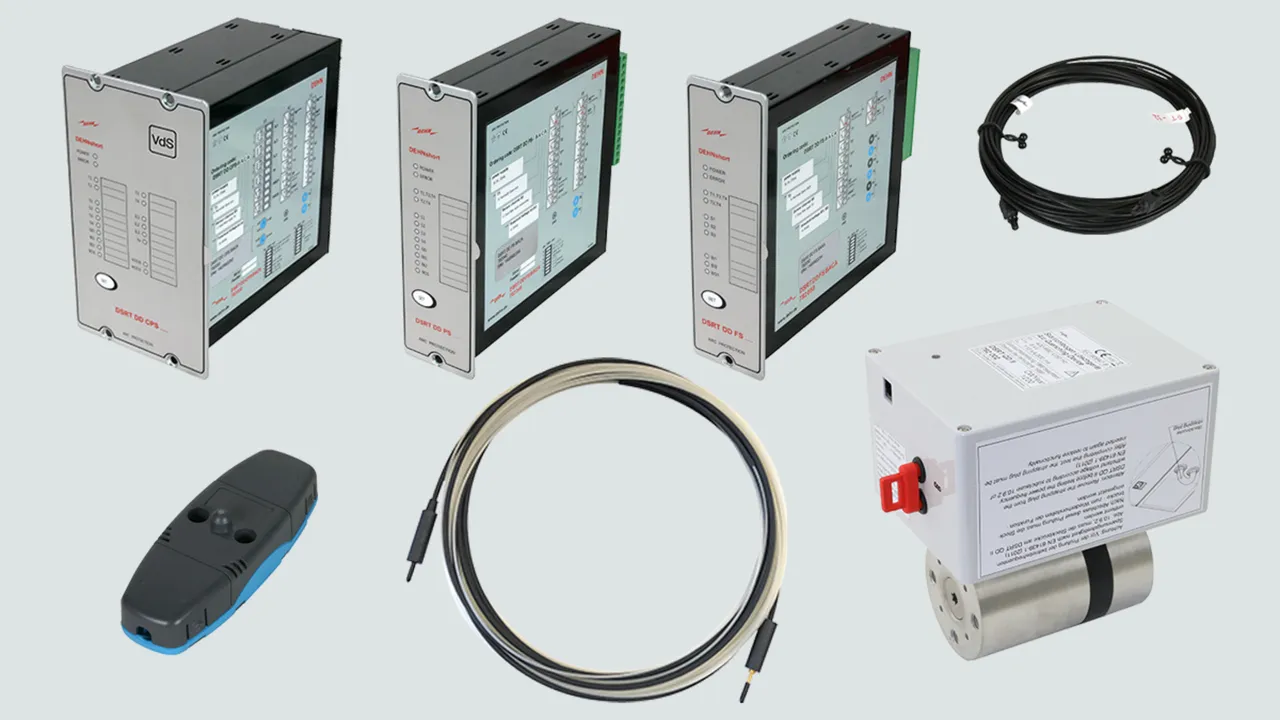

DEHNshort – system aktywnej ochrony przed łukiem elektrycznym

  • Ochrona osób, instalacji i funkcjonalności instalacji zgodnie z normą DIN EN 61439-2, aneks 1 (IEC/TR 61641 ed. 3, 2014)

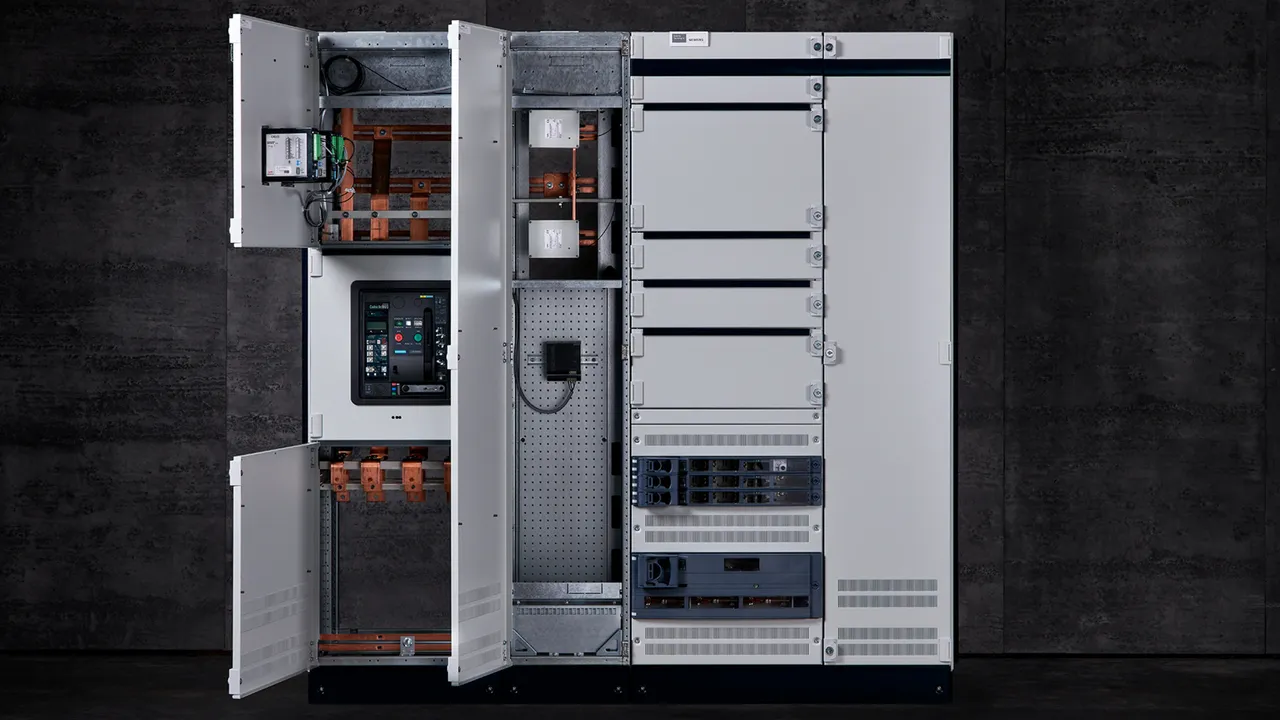

  • Zastosowanie w niskonapięciowych rozdzielnicach i sterownicach zgodnie z DIN EN 61439-2 po przeprowadzeniu testów integracyjnych zgodnie z DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
  • Maksymalna dostępność instalacji
  • Modułowy projekt systemu
  • Stan systemu jest sygnalizowany z przodu instalacji

Szczegóły

Schemat połączeń
lorem ipsum
Urządzenia do gaszenia po zamontowaniu
lorem ipsum
Wbudowane czujniki światła
lorem ipsum
Wbudowane ochronne przekładniki prądowe
lorem ipsum
Wykrywacz w drzwiach
lorem ipsum

Więcej informacji

Podobne tematy

Wykrywacz łuku elektrycznego (prąd i światło)

Wykrywacz DSRT DD CPS .... do detekcji prądu i światła (czujniki punktowe DSRT PS) z wyjściem do podłączenia dwóch urządzeń do gaszenia DSRT QD II.

2 Produkty

Nr kat. 782030 DSRT DD CPS BACA

GTIN / EAN 4013364245792, Nr taryfy celnej (EU): 85364900, Waga brutto: 1.48 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Elektroniczny wykrywacz do detekcji prądu i światła
Elektroniczny wykrywacz do
systemu detekcji łuku elektrycznego oraz
systemu ochrony przed łukiem elektrycznym
do przyłączenia punktowych czujników światła
oraz zestawu przekładnika prądowego
Do montażu w drzwiach szafy rozdzielczej
Automatyczna procedura samokontroli
i wyświetlanie stanu za pomocą wskaźnika stanu LED
Napięcie zasilające: 18 - 72 V DC
Obciążenie obwodu: 5 W
Liczba kanałów czujnika światła: 4
Liczba czujników światła: 12 (4 x 3 czujniki
Wyjścia przekaźnika: 4 bezpotencjałowe
5 A, 250 V AC/DC
Sygnał wejściowy prądu: 1 / 5 A
Liczba przyłączy przekładnika prądowego:
3 dla przewodów liniowych 1 na prąd całkowity

Producent: DEHN
Typ: DSRT DD CPS BACA
Nr kat.: 782030
lub podobny.

Certyfikaty



Dane techniczne

Min. / maks. napięcie (UN ) 18-72 V DC
Czas łuku elektrycznego (tmtA ) < 3-4 ms z DSRT QD II
Stopień ochrony (przód) IP 50
Stopień ochrony (tył) IP 20
Wymiary płyty przedniej (wys. x sz. ) 177 x 102 mm
Wymiary montażowe (wys. x sz. x gł.) 157 x 82 x 164 mm
Wejścia czujników S1, S2, S3, S4 (na kanał można przyłączyć 3 czujniki (DSRT PS))
Wejścia zasilania 1 A / 5 A (IL1, IL2, IL3, Io)
Wejścia binarne 24 V DC, 3 mA (BI1, BI2)
Przekaźnik wyzwalający do 250 V AC/DC 5 A (T1, T2, T3, T4)
Wyjścia o wysokiej prędkości do 250 V AC/DC 2 A (HS01, HS02)
Urządzenia do gaszeniawyjścia Przewód światłowodowy (odp. min. 43 mA) (2x TX)
Wyjście binarne 24 V DC 20 mA (B01)
Temperatura pracy (TU ) –35 °C ... +70 °C
Czas wyłączania, przekaźnik 7 ms
Czas wyłączania, HSO < 2 ms
Czas wyłączania, TX < 2 ms
Atesty VdS

Produkt 782030 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782030.

Idź do sklepu internetowego

Nr kat. 782031 DSRT DD CPS AACA

GTIN / EAN 4013364245815, Nr taryfy celnej (EU): 85364900, Waga brutto: 1.48 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Elektroniczny wykrywacz do detekcji prądu i światła
Elektroniczny wykrywacz do
systemu detekcji łuku elektrycznego oraz
systemu ochrony przed łukiem elektrycznym
do przyłączenia punktowych czujników światła
oraz zestawu przekładnika prądowego
Do montażu w drzwiach szafy rozdzielczej
Automatyczna procedura samokontroli
i wyświetlanie stanu za pomocą wskaźnika stanu LED.
Napięcie zasilające: 80 - 265 V AC/DC
Obciążenie obwodu: 5 W
Liczba kanałów czujnika światła: 4
Liczba czujników światła: 12 (4 x 3 czujniki
Wyjścia przekaźnika: 4 bezpotencjałowe
5 A, 250 V AC/DC
Sygnał wejściowy prądu: 1 / 5 A
Liczba przyłączy przekładnika prądowego:
3 dla przewodów liniowych 1 na prąd całkowity

Producent: DEHN
Typ: DSRT DD CPS AACA
Nr kat.: 782031
lub podobny.

Certyfikaty



Dane techniczne

Min. / maks. napięcie (UN ) 92-265 V AC / DC
Częstotliwość 50 / 60 Hz
Czas łuku elektrycznego (tmtA ) < 3-4 ms z DSRT QD II
Stopień ochrony (przód) IP 50
Stopień ochrony (tył) IP 20
Wymiary płyty przedniej (wys. x sz. ) 177 x 102 mm
Wymiary montażowe (wys. x sz. x gł.) 157 x 82 x 164 mm
Wejścia czujników S1, S2, S3, S4 (na kanał można przyłączyć 3 czujniki (DSRT PS))
Wejścia zasilania 1 A / 5 A (IL1, IL2, IL3, Io)
Wejścia binarne 24 V DC, 3 mA (BI1, BI2)
Przekaźnik wyzwalający do 250 V AC/DC 5 A (T1, T2, T3, T4)
Wyjścia o wysokiej prędkości do 250 V AC/DC 2 A (HS01, HS02)
Urządzenia do gaszeniawyjścia Przewód światłowodowy (odp. min. 43 mA) (2x TX)
Wyjście binarne 24 V DC 20 mA (B01)
Temperatura pracy (TU ) –35 °C ... +70 °C
Czas wyłączania, przekaźnik 7 ms
Czas wyłączania, HSO < 2 ms
Czas wyłączania, TX < 2 ms
Atesty VdS

Produkt 782031 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782031.

Idź do sklepu internetowego

Wykrywacz łuku elektrycznego (czujnik punktowy)

Wykrywacz DSRT DD PS .... do detekcji światła (czujniki punktowe DSRT PS) z wyjściem do podłączenia dwóch urządzeń do gaszenia DSRT QD II.

2 Produkty

Nr kat. 782040 DSRT DD PS BACA

GTIN / EAN 4013364245822, Nr taryfy celnej (EU): 85364900, Waga brutto: 953.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Elektroniczny wykrywacz do detekcji prądu i światła
Elektroniczny wykrywacz do
systemu detekcji łuku elektrycznego oraz
systemu ochrony przed łukiem elektrycznym
do przyłączenia 12 punktowych czujników światła
Do montażu w drzwiach szafy rozdzielczej
Automatyczna procedura samokontroli
i wyświetlanie stanu za pomocą wskaźnika stanu LED
Napięcie zasilające: 18 - 72 V DC
Obciążenie obwodu: 5 W
Liczba kanałów czujnika światła: 4
Liczba czujników światła: 12 (4 x 3 czujniki)
Wyjścia przekaźnika: 4 bezpotencjałowe
5 A, 250 V / AC/DC

Producent: DEHN
Typ: DSRT DD PS BACA
Nr kat.: 782040
lub podobny.

Certyfikaty



Dane techniczne

Min. / maks. napięcie (UN ) 18-72 V DC
Czas łuku elektrycznego (tmtA ) < 3-4 ms z DSRT QD II
Stopień ochrony (przód) IP 50
Stopień ochrony (tył) IP 20
Wymiary płyty przedniej (wys. x sz. ) 177 x 52 mm
Wymiary montażowe (wys. x sz. x gł.) 157 x 45 x 164 mm
Wejścia czujników S1, S2, S3, S4 (na kanał można przyłączyć 3 czujniki (DSRT PS))
Wejścia binarne 24 V DC, 3 mA (BI1, BI2)
Przekaźnik wyzwalający do 250 V AC/DC 5 A (T1, T2, T3, T4)
Urządzenia do gaszeniawyjścia Przewód światłowodowy (odp. min. 43 mA) (2x TX)
Wyjście binarne 24 V DC 20 mA (B01)
Temperatura pracy (TU ) –35 °C ... +70 °C
Czas wyłączania, przekaźnik 7 ms
Czas wyłączania, TX < 2 ms
Atesty VdS

Produkt 782040 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782040.

Idź do sklepu internetowego

Nr kat. 782041 DSRT DD PS AACA

GTIN / EAN 4013364245839, Nr taryfy celnej (EU): 85364900, Waga brutto: 953.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Elektroniczny wykrywacz do detekcji prądu i światła
Elektroniczny wykrywacz do
systemu detekcji łuku elektrycznego oraz
systemu ochrony przed łukiem elektrycznym
do przyłączenia 12 punktowych czujników światła
Do montażu w drzwiach szafy rozdzielczej
Automatyczna procedura samokontroli
i wyświetlanie stanu za pomocą wskaźnika stanu LED
Napięcie zasilające: 80 - 265 V AC/DC
Obciążenie obwodu: 5 W
Liczba kanałów czujnika światła: 4
Liczba czujników światła: 12 (4 x 3 czujniki)
Wyjścia przekaźnika: 4 bezpotencjałowe
5 A, 250 V / AC/DC

Producent: DEHN
Typ: DSRT DD PS AACA
Nr kat.: 782041
lub podobny.

Certyfikaty



Dane techniczne

Min. / maks. napięcie (UN ) 92-265 V AC / DC
Częstotliwość 50 / 60 Hz
Czas łuku elektrycznego (tmtA ) < 3-4 ms z DSRT QD II
Stopień ochrony (przód) IP 50
Stopień ochrony (tył) IP 20
Wymiary płyty przedniej (wys. x sz. ) 177 x 52 mm
Wymiary montażowe (wys. x sz. x gł.) 157 x 45 x 164 mm
Wejścia czujników S1, S2, S3, S4 (na kanał można przyłączyć 3 czujniki (DSRT PS))
Wejścia binarne 24 V DC, 3 mA (BI1, BI2)
Przekaźnik wyzwalający do 250 V AC/DC 5 A (T1, T2, T3, T4)
Urządzenia do gaszeniawyjścia Przewód światłowodowy (odp. min. 43 mA) (2x TX)
Wyjście binarne 24 V DC 20 mA (B01)
Temperatura pracy (TU ) –35 °C ... +70 °C
Czas wyłączania, przekaźnik 7 ms
Czas wyłączania, TX < 2 ms
Atesty VdS

Produkt 782041 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782041.

Idź do sklepu internetowego

Wykrywacz łuku elektrycznego (czujnik światłowodowy)

Wykrywacz DSRT DD FS .... do detekcji światła (czujnik światłowodowy DSRT FS).

2 Produkty

Nr kat. 782050 DSRT DD FS BAAA

GTIN / EAN 4013364245846, Nr taryfy celnej (EU): 85364900, Waga brutto: 1020.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Elektroniczny wykrywacz do detekcji prądu i światła
Elektroniczny wykrywacz do
systemu detekcji łuku elektrycznego oraz
systemu ochrony przed łukiem elektrycznym
do przyłączenia 3 czujników światłowodowych
Do montażu w drzwiach szafy rozdzielczej
Automatyczna procedura samokontroli
i wyświetlanie stanu za pomocą wskaźnika stanu LED
Napięcie zasilające: 18 - 72 V DC
Obciążenie obwodu: 5 W
Liczba wejść optycznych: 3
Wyjścia przekaźnika: 4 bezpotencjałowe
5 A, 250 V / AC/DC

Producent: DEHN
Typ: DSRT DD FS BAAA
Nr kat.: 782050
lub podobny.

Certyfikaty



Dane techniczne

Min. / maks. napięcie (UN ) 18-72 V DC
Czas łuku elektrycznego (tmtA ) < 3-4 ms z DSRT QD II
Stopień ochrony (przód) IP 50
Stopień ochrony (tył) IP 20
Wymiary płyty przedniej (wys. x sz. ) 177 x 52 mm
Wymiary montażowe (wys. x sz. x gł.) 157 x 45 x 164 mm
Wejścia czujników S1, S2, S3 (na kanał można przyłączyć jeden czujnik światłowodowy (DSRT FS))
Wejścia binarne 24 V DC, 3 mA (BI1, BI2)
Przekaźnik wyzwalający do 250 V AC/DC 5 A (T1, T2, T3, T4)
Wyjście binarne 24 V DC 20 mA (B01)
Temperatura pracy (TU ) –35 °C ... +70 °C
Czas wyłączania, przekaźnik 7 ms
Atesty VdS

Produkt 782050 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782050.

Idź do sklepu internetowego

Nr kat. 782051 DSRT DD FS AAAA

GTIN / EAN 4013364245853, Nr taryfy celnej (EU): 85364900, Waga brutto: 1020.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Elektroniczny wykrywacz do detekcji prądu i światła
Elektroniczny wykrywacz do
systemu detekcji łuku elektrycznego oraz
systemu ochrony przed łukiem elektrycznym
do przyłączenia 3 czujników światłowodowych
Do montażu w drzwiach szafy rozdzielczej
Automatyczna procedura samokontroli
i wyświetlanie stanu za pomocą wskaźnika stanu LED
Napięcie zasilające: 80 - 265 V AC/DC
Obciążenie obwodu: 5 W
Liczba wejść optycznych: 3
Wyjścia przekaźnika: 4 bezpotencjałowe
5 A, 250 V / AC/DC

Producent: DEHN
Typ: DSRT DD FS AAAA
Nr kat.: 782051
lub podobny.

Certyfikaty



Dane techniczne

Min. / maks. napięcie (UN ) 92-265 V AC / DC
Częstotliwość 50 / 60 Hz
Czas łuku elektrycznego (tmtA ) < 3-4 ms z DSRT QD II
Stopień ochrony (przód) IP 50
Stopień ochrony (tył) IP 20
Wymiary płyty przedniej (wys. x sz. ) 177 x 52 mm
Wymiary montażowe (wys. x sz. x gł.) 157 x 45 x 164 mm
Wejścia czujników S1, S2, S3 (na kanał można przyłączyć jeden czujnik światłowodowy (DSRT FS))
Wejścia binarne 24 V DC, 3 mA (BI1, BI2)
Przekaźnik wyzwalający do 250 V AC/DC 5 A (T1, T2, T3, T4)
Wyjście binarne 24 V DC 20 mA (B01)
Temperatura pracy (TU ) –35 °C ... +70 °C
Czas wyłączania, przekaźnik 7 ms
Atesty VdS

Produkt 782051 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782051.

Idź do sklepu internetowego

Urządzenie do gaszenia łuku elektrycznego QD II

Urządzenie do gaszenia do podłączenia do wykrywaczy DSRT DD CPS oraz DSRT DD PS.

1 Produkt

Nr kat. 782002 DSRT QD II

GTIN / EAN 4013364312562, Nr taryfy celnej (EU): 85363090, Waga brutto: 5.23 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Urządzenie do gaszenia łuku elektrycznego
Urządzenie do gaszenia łuku elektrycznego z
2-fazowym przyłączem do głównego systemu szyn zbiorczych
Prąd znamionowy szczytowy wytrzymywany Ipk: 242 kA
Prąd znamionowy krótkotrwały wytrzymywany Icw: 110 kA / 300 ms
Napięcie znamionowe robocze: 690 V / AC
Częstotliwość znamionowa: 50 Hz / 60 Hz

Producent: DEHN
Typ: DSRT QD II
Nr kat.: 782002
lub podobny.

Certyfikaty



Dane techniczne

Norma IEC 60947-9-1:2019
Napięcie znamionowe robocze (Ue ) 400 – 690 V AC
Prąd znamionowy krótkotrwały wytrzymywany (Icw ) 110 kA, 300 ms
Prąd znamionowy szczytowy wytrzymywany (Ipk ) 242 kA
Wymiary (wys. x sz. x gł.) 177 x 120 x 180 mm
System zasilania TN, TT, IT
Stopień ochrony IP 00
Atesty VdS

Produkt 782002 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782002.

Idź do sklepu internetowego

Kabel światłowodowy

Gotowy do podłączenia przewód światłowodowy jako element połączeniowy pomiędzy wykrywaczami DSRT DD CPS, DSRT DD PS i jednostkami urządzenia do gaszenia DSRT QD II.
1 zestaw = 2 szt.

4 Produkty

Nr kat. 782020 DSRT LWL 0.75

GTIN / EAN 4013364236509, Nr taryfy celnej (EU): 85447000, Waga brutto: 10.00 g/PAK, Jednostka opakowaniowa: 1.00 PAK

Rysunki

Informacje dodatkowe

Gotowy do podłączenia przewód światłowodowy 0,75 m
Gotowy do podłączenia przewód światłowodowy
do połączenia pomiędzy
wykrywaczami DSRT DD CPS, DSRT DD PS
i urządzeniem do gaszenia DSRT QD II
Długość: 0,75 m


Producent: DEHN
Typ: DSRT LWL 0.75
Nr kat.: 782020
lub podobny.

Certyfikaty



Dane techniczne

Długość 0,75 m
Średnica 2,2 mm
Atesty VdS

Produkt 782020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782020.

Idź do sklepu internetowego

Nr kat. 782022 DSRT LWL 2.00

GTIN / EAN 4013364236516, Nr taryfy celnej (EU): 85447000, Waga brutto: 20.00 g/PAK, Jednostka opakowaniowa: 1.00 PAK

Rysunki

Informacje dodatkowe

Gotowy do podłączenia przewód światłowodowy 2,00 m
Gotowy do podłączenia przewód światłowodowy
do połączenia pomiędzy
wykrywaczami DSRT DD CPS, DSRT DD PS
i urządzeniem do gaszenia DSRT QD II
Długość: 2,00 m

Producent: DEHN
Typ: DSRT LWL 2.00
Nr kat.: 782022
lub podobny.

Certyfikaty



Dane techniczne

Długość 2 m
Średnica 2,2 mm
Atesty VdS

Produkt 782022 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782022.

Idź do sklepu internetowego

Nr kat. 782024 DSRT LWL 4.00

GTIN / EAN 4013364237193, Nr taryfy celnej (EU): 85447000, Waga brutto: 36.00 g/PAK, Jednostka opakowaniowa: 1.00 PAK

Rysunki

Informacje dodatkowe

Gotowy do podłączenia przewód światłowodowy 4,00 m
Gotowy do podłączenia przewód światłowodowy
do połączenia pomiędzy
wykrywaczami DSRT DD CPS, DSRT DD PS
i urządzeniem do gaszenia DSRT QD II
Długość: 4,00 m

Producent: DEHN
Typ: DSRT LWL 4.00
Nr kat.: 782024
lub podobny.

Certyfikaty



Dane techniczne

Długość 4 m
Średnica 2,2 mm
Atesty VdS

Produkt 782024 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782024.

Idź do sklepu internetowego

Nr kat. 782028 DSRT LWL 8.00

GTIN / EAN 4013364237223, Nr taryfy celnej (EU): 85447000, Waga brutto: 66.00 g/PAK, Jednostka opakowaniowa: 1.00 PAK

Rysunki

Informacje dodatkowe

Gotowy do podłączenia przewód światłowodowy 8,00 m
Gotowy do podłączenia przewód światłowodowy
do połączenia pomiędzy
wykrywaczami DSRT DD CPS, DSRT DD PS
i urządzeniem do gaszenia DSRT QD II
Długość: 8,00 m

Producent: DEHN
Typ: DSRT LWL 8.00
Nr kat.: 782028
lub podobny.

Certyfikaty



Dane techniczne

Długość 8 m
Średnica 2,2 mm
Atesty VdS

Produkt 782028 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782028.

Idź do sklepu internetowego

Czujnik punktowy

Czujnik punktowy DSRT PS do detekcji łuków elektrycznych. Możliwość szeregowego przyłączenia maks. 3 czujników do każdego wejścia czujnika urządzeń DSRT DD CPS i DSRT DD PS.

1 Produkt

Nr kat. 782060 DSRT PS

GTIN / EAN 4013364245860, Nr taryfy celnej (EU): 85364900, Waga brutto: 32.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Czujnik punktowy
Punktowy czujnik światła do detekcji
emisji światła łuku elektrycznego od 5 kA.

Producent: DEHN
Typ: DSRT PS
Nr kat.: 782060
lub podobny.

Certyfikaty



Dane techniczne

Wymiary (dł. × sz. × wys.) 90 x 32,8 x 19,5 mm
Otwory mocujące 2x 3,2 mm
Dolny próg zadziałania (Iparc ) 5 kA
Promień detekcji 90° (180°)
Maks. odstęp do łuku elektrycznego 2 m (0,5 m)
Okablowanie czujnika 2 żyły oraz ekranowanie
Specyfikacja kabla czujnika Skrętka maks. 0,5 mm², ekranowana
Maks. długość kabla czujnika na każdy kanał czujnika 100 m
Stopień ochrony IP 60
Temperatura pracy (TU ) –20 °C ... +85 °C
Atesty VdS

Produkt 782060 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782060.

Idź do sklepu internetowego

Czujnik światłowodowy

Czujnik światłowodowy DSRT FS do detekcji łuków elektrycznych. Możliwość przyłączenia jednego czujnika do jednego wejścia czujnika urządzenia DSRT DD FS.

5 Produkty

Nr kat. 782077 DSRT FS 8 1.5

GTIN / EAN 4013364273375, Nr taryfy celnej (EU): 85447000, Waga brutto: 142.59 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Czujnik światłowodowy 8 m
Czujnik światłowodowy, specjalny czujnik światła
do detekcji emisji światła
łuku elektrycznego od 5 kA.
Długość całkowita: 8 m

Producent: DEHN
Typ: DSRT FS 8 1.5
Nr kat.: 782077
lub podobny.

Certyfikaty



Dane techniczne

Długość czujnika 8 m
Aktywna długość czujnika 5 m
Średnica 1,2 mm
Promień gięcia 50 mm
Dolny próg zadziałania (Iparc ) 5 kA
Promień detekcji 360°
Maks. odstęp do łuku elektrycznego maks. 10 cm
Temperatura pracy (TU ) –5 °C ... +85 °C

Produkt 782077 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782077.

Idź do sklepu internetowego

Nr kat. 782081 DSRT FS 10 1.5

GTIN / EAN 4013364273344, Nr taryfy celnej (EU): 85447000, Waga brutto: 147.27 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Czujnik światłowodowy 10 m
Czujnik światłowodowy, specjalny czujnik światła
do detekcji emisji światła
łuku elektrycznego od 5 kA.
Długość całkowita: 10 m

Producent: DEHN
Typ: DSRT FS 10 1.5
Nr kat.: 782081
lub podobny.

Certyfikaty



Dane techniczne

Długość czujnika 10 m
Aktywna długość czujnika 7 m
Średnica 1,2 mm
Promień gięcia 50 mm
Dolny próg zadziałania (Iparc ) 5 kA
Promień detekcji 360°
Maks. odstęp do łuku elektrycznego maks. 10 cm
Temperatura pracy (TU ) –5 °C ... +85 °C

Produkt 782081 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782081.

Idź do sklepu internetowego

Nr kat. 782085 DSRT FS 12 1.5

GTIN / EAN 4013364273443, Nr taryfy celnej (EU): 85447000, Waga brutto: 150.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Czujnik światłowodowy 12 m
Czujnik światłowodowy, specjalny czujnik światła
do detekcji emisji światła
łuku elektrycznego od 5 kA.
Długość całkowita: 12 m

Producent: DEHN
Typ: DSRT FS 12 1.5
Nr kat.: 782085
lub podobny.

Certyfikaty



Dane techniczne

Długość czujnika 12 m
Aktywna długość czujnika 9 m
Średnica 1,2 mm
Promień gięcia 50 mm
Dolny próg zadziałania (Iparc ) 5 kA
Promień detekcji 360°
Maks. odstęp do łuku elektrycznego maks. 10 cm
Temperatura pracy (TU ) –5 °C ... +85 °C

Produkt 782085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782085.

Idź do sklepu internetowego

Nr kat. 782091 DSRT FS 15 1.5

GTIN / EAN 4013364273474, Nr taryfy celnej (EU): 85447000, Waga brutto: 156.67 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Czujnik światłowodowy 15 m
Czujnik światłowodowy, specjalny czujnik światła
do detekcji emisji światła
łuku elektrycznego od 5 kA.
Długość całkowita: 15 m


Producent: DEHN
Typ: DSRT FS 15 1.5
Nr kat.: 782091
lub podobny.

Certyfikaty



Dane techniczne

Długość czujnika 15 m
Aktywna długość czujnika 12 m
Średnica 1,2 mm
Promień gięcia 50 mm
Dolny próg zadziałania (Iparc ) 5 kA
Promień detekcji 360°
Maks. odstęp do łuku elektrycznego maks. 10 cm
Temperatura pracy (TU ) –5 °C ... +85 °C

Produkt 782091 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782091.

Idź do sklepu internetowego

Nr kat. 782092 DSRT FS 17 1.5

GTIN / EAN 4013364468092, Nr taryfy celnej (EU): 85447000, Waga brutto: 170.88 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Czujnik światłowodowy 17 m
Czujnik światłowodowy, specjalny czujnik światła
do detekcji emisji światła
łuku elektrycznego od 5 kA.
Długość całkowita: 17 m

Producent: DEHN
Typ: DSRT FS 17 1.5
Nr kat.: 782092
lub podobny.

Certyfikaty



Dane techniczne

Długość czujnika 17 m
Aktywna długość czujnika 14 m
Średnica 1,2 mm
Promień gięcia 50 mm
Dolny próg zadziałania (Iparc ) 5 kA
Promień detekcji 360°
Maks. odstęp do łuku elektrycznego maks. 10 cm
Temperatura pracy (TU ) –5 °C ... +85 °C

Produkt 782092 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782092.

Idź do sklepu internetowego
Powrót na górę
