Inteligentny odgranicznik sterowany napięciem VCSD

VCSD: Voltage Controlled Smart Decoupling Device (inteligentny odgranicznik sterowany napięciem)

ochrona przed przepięciami przejściowymi, dorywczymi i długotrwałymi
nie wpływa negatywnie na sprzęt ochrony katodowej
regulowany próg zadziałania do elastycznego użytkowania w szerokim zakresie zastosowań i warunków pracy

Szczegóły

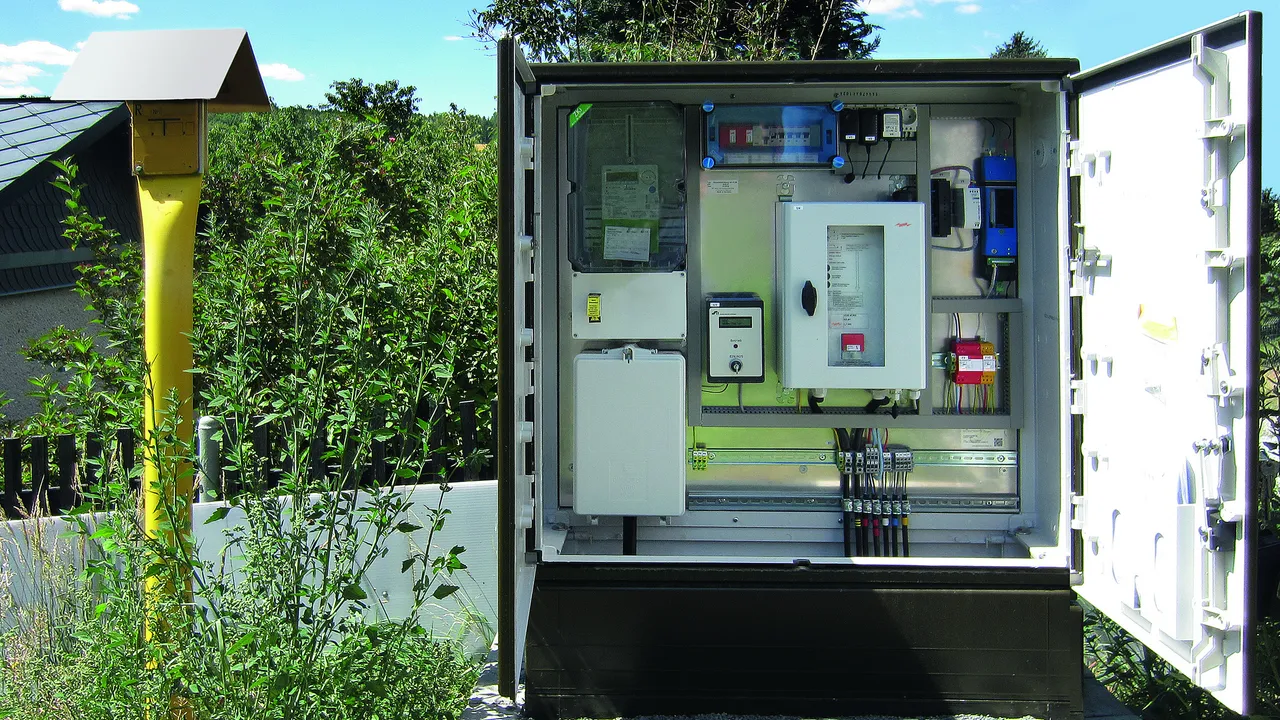

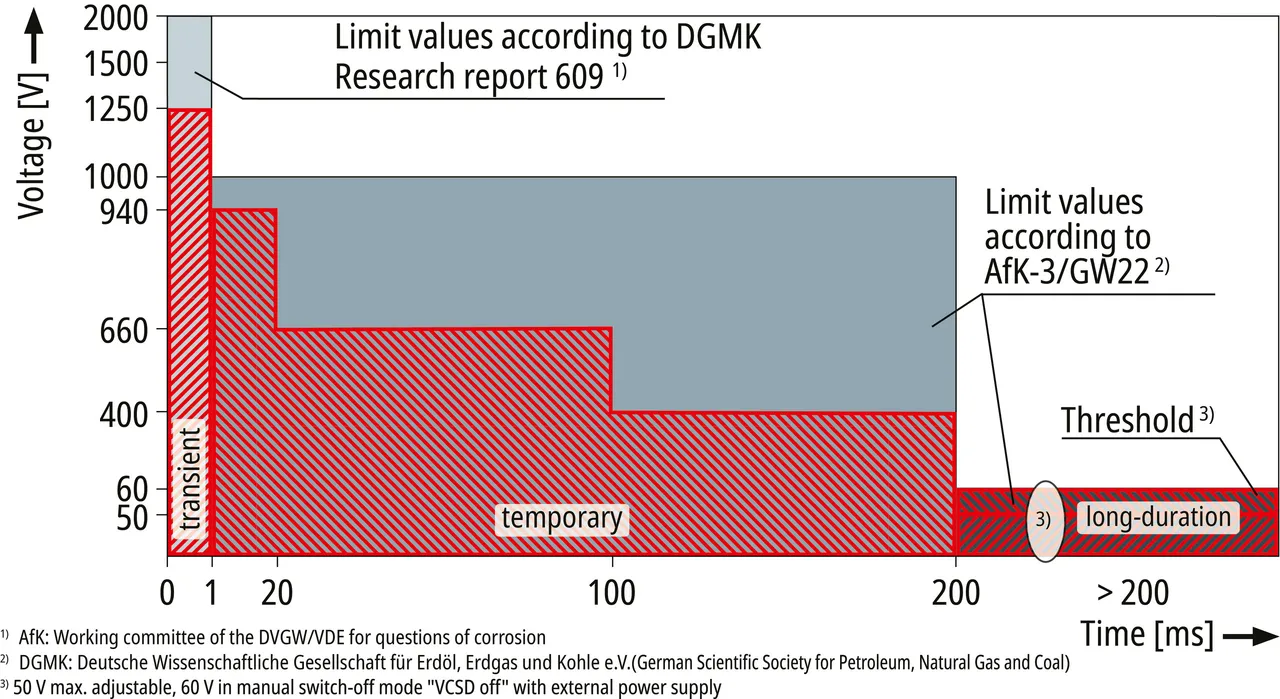

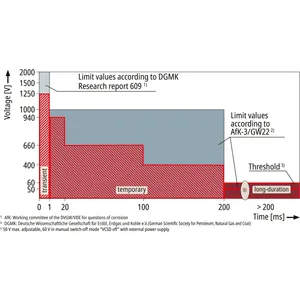

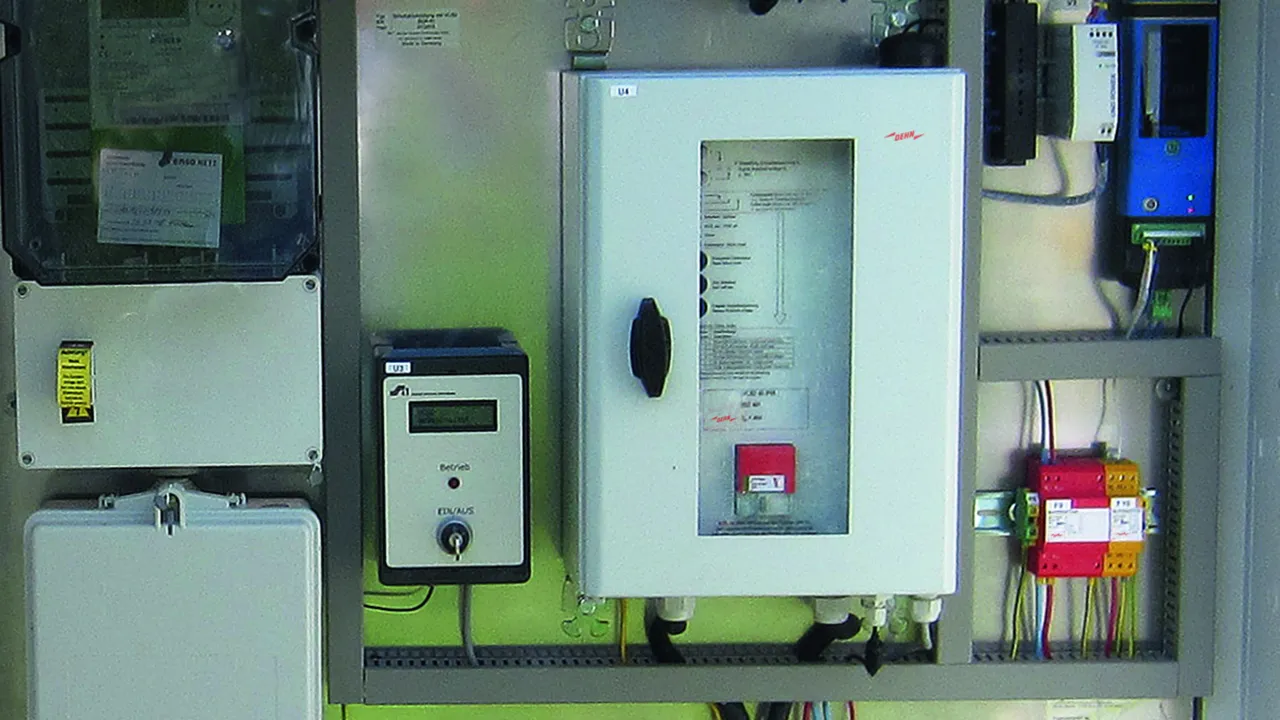

lorem ipsum — Ograniczanie przepięć przez VCSD

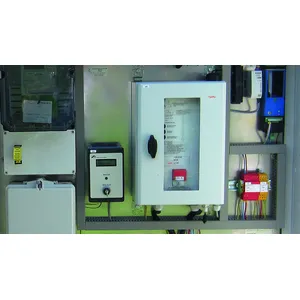

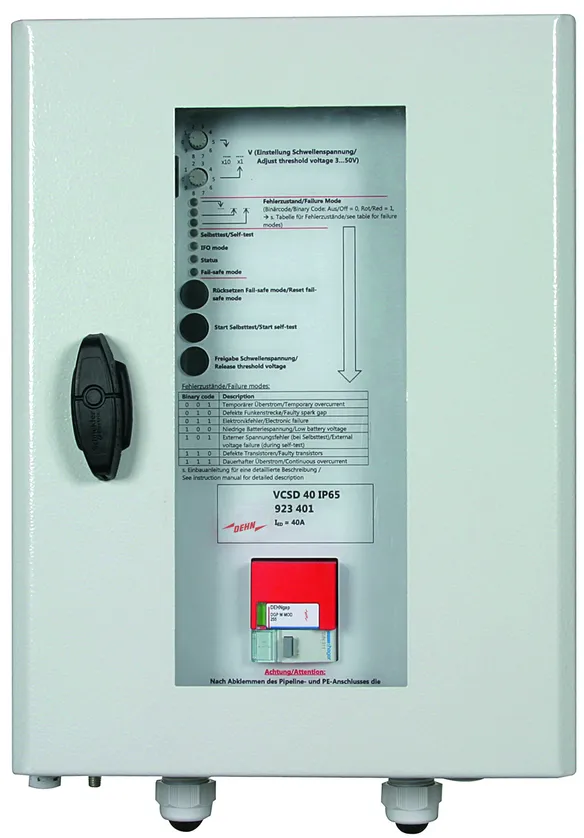

VCSD 40 IP65

Inteligentny odgranicznik sterowany napięciem z regulowanym progiem zadziałania do stosowania w różnych instalacjach.

1 Produkt

Nr kat. 923401

GTIN / EAN , Waga brutto: , Jednostka opakowaniowa:

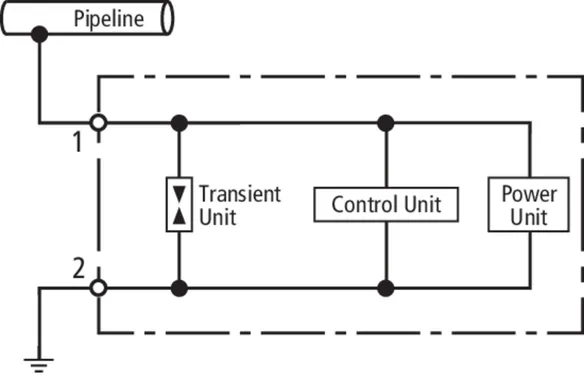

Rysunki

Informacje dodatkowe

Inteligentny odgranicznik sterowany napięciem VCSD
Inteligentny odgranicznik sterowany napięciem
do ochrony przed przepięciami przejściowymi, dorywczymi i długotrwałymi
Przejściowy prąd wyładowczy: (10/350 s): 100 kA
Dorywczy prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz):
850 Arms (do 200 ms)
Długotrwały prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz)
45 A (stały)
Przejściowe napięcie ograniczania (do 1 ms): 1,25 kV
Dorywcze napięcie ograniczania (ACrms) (1 ... 20 ms):
940 V (1 kV wg AfK 3)
Dorywcze napięcie ograniczania (ACrms) (20...100 ms):
660 V (1 kV wg AfK 3)
Dorywcze napięcie ograniczania (ACrms) (100...200 ms):
400 V (1 kV wg AfK 3)
Długotrwałe napięcie ograniczania (ACrms) (> 200 ms):
maks. 60 V (do ustawienia 3 ... 50 V)
(Ochrona osób wg Afk 3/GW22)
Z cyfrowymi i analogowymi wejściami/wyjściami do
zdalnego monitorowania i sterowania

Producent: DEHN
Typ: null
Nr kat.: 923401
lub podobny.

Certyfikaty

Dane techniczne

Przejściowy prąd wyładowczy (10/350 µs)	100 kA
Przejściowy prąd wyładowczy (8/20 µs)	100 kA
Dorywczy prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz)	850 A_rms (do 200 ms) ^*1)
Dorywczy prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz)	500 A_rms(do 1 s)
Długotrwały prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz)	45 A_rms (stały) ^*2)
Długotrwałe napięcie ograniczania (AC_rms) (> 200 ms)	maks. 50 V (do ustawienia 3 ... 50 V) ^*3)
Stopień ochrony	IP 65

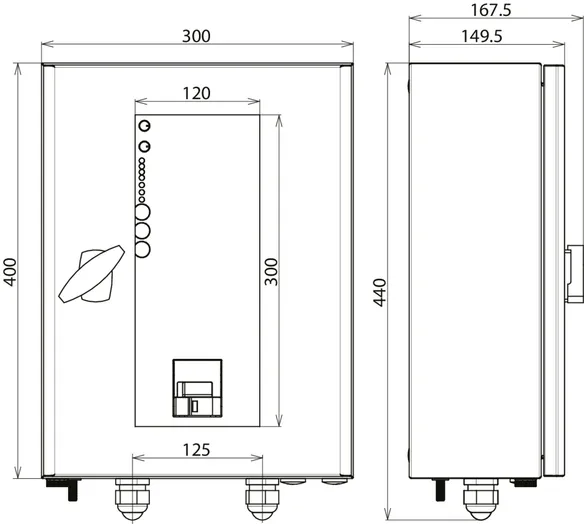

Wymiary	400 x 300 x 150 mm
^1)Krzywa obniżania wartości znamionowych jest zależna od wcześniejszych warunków prądowych (długotrwałego prądu upływu) i temperatury otoczenia ^2)Krzywa obniżania wartości znamionowych jest zależna od temperatury otoczenia; patrz instrukcja obsługi i montażu ^*3)Stałe 60 V w trybie ręcznego wyłączania z zewnętrznym zasilaniem

Przejściowy prąd wyładowczy (10/350 µs)	100 kA
Przejściowy prąd wyładowczy (8/20 µs)	100 kA
Dorywczy prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz)	850 A_rms (do 200 ms) ^*1)
Dorywczy prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz)	500 A_rms(do 1 s)
Długotrwały prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz)	45 A_rms (stały) ^*2)
Przejściowe napięcie ograniczania (up to 1 ms)	≤ 1,25 kV
Dorywcze napięcie ograniczania (AC_rms) (1 ... 20 ms)	≤ 940 V (1 kV wg AfK 3)
Dorywcze napięcie ograniczania (AC_rms) (20 ... 100 ms)	≤ 660 V (1 kV wg AfK 3)
Dorywcze napięcie ograniczania (AC_rms) (100 ... 200 ms)	≤ 400 V (1 kV wg AfK 3)
Długotrwałe napięcie ograniczania (AC_rms) (> 200 ms)	maks. 50 V (do ustawienia 3 ... 50 V) ^*3)
Zakres częstotliwości (AC)	16,7 Hz, 50 Hz, 60 Hz
Maksymalne dopuszczalne napięcie (DC) w trybie wyładowczym	±7V DC
Maksymalny prąd upływu w trybie niewyładowczym T_amb = 20°C	maks. 500 µA
Zasilanie wewnętrzne	ładowanie ze źródła zewnętrznego; wbudowany akumulator 9 V
Zasilanie zewnętrzne (opcjonalne)	9 ... 32 V DC, min. 0,5 A
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Zacisk 1, 2	przyłącza śrubowe M10, przekrój: 35 ... 50 mm²
Zacisk PE	M8 (zewnętrzny)
Materiał obudowy	malowana blacha stalowa, kolor RAL 7035, drzwiczki rewizyjne ze szkłem bezpiecznym
Stopień ochrony	IP 65
Wyjście cyfrowe / rodzaj styku	zestyk zwierny
– Parametry obwodu sygnalizacji AC (wyjście cyfrowe)	maks. 230 V / maks. 0,6 A
– Parametry obwodu sygnalizacji DC (wyjście cyfrowe)	maks. 220 V / maks. 2 A / maks. 60 W
Wejście cyfrowe / rodzaj styku	zestyk zwierny
– Dane techniczne zestyku (wejście cyfrowe)	maks. 9 V / 1 mA / 100 Ω
Przekrój linii sygnałowych	maks. 2,5 mm²drut / linka
Akumulator	bateria litowa 9 V
Wymiary	400 x 300 x 150 mm
^1)Krzywa obniżania wartości znamionowych jest zależna od wcześniejszych warunków prądowych (długotrwałego prądu upływu) i temperatury otoczenia ^2)Krzywa obniżania wartości znamionowych jest zależna od temperatury otoczenia; patrz instrukcja obsługi i montażu ^*3)Stałe 60 V w trybie ręcznego wyłączania z zewnętrznym zasilaniem
