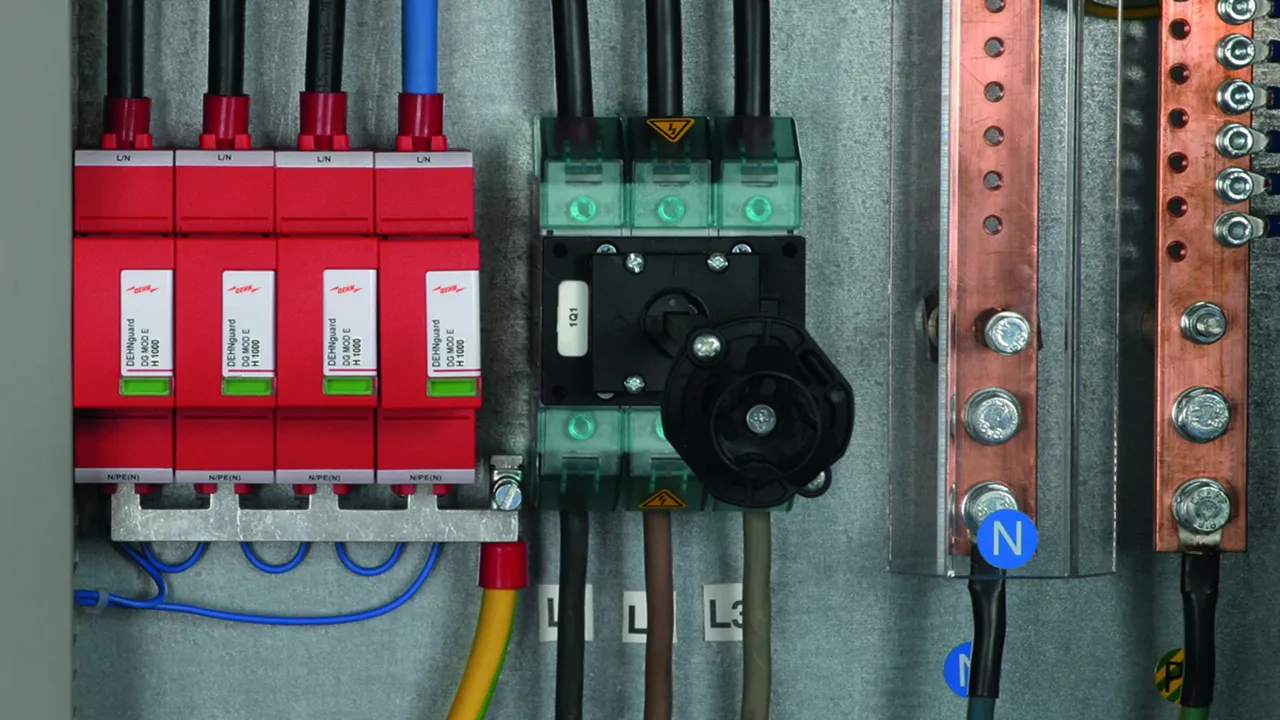

DEHNguard SE H ... FM

Ogranicznik przepięć do uniwersalnego zastosowania składający się z podstawy i wymiennego modułu ochronnego
Skoordynowany energetycznie z innymi ogranicznikami z serii Red/Line
Wysoka zdolność odprowadzania prądów udarowych
Wysoka niezawodność dzięki systemowi monitorowania SPD „Thermo Dynamik Control”
Łatwa wymiana modułów bez używania narzędzi poprzez zastosowanie rygla blokującego z przyciskiem zwalniającym moduł

DEHNguard SE H 1000 FM

Jednobiegunowy ogranicznik przepięć składający się z podstawy i wymiennego modułu ochronnego; ze zdalną sygnalizacją stanu przez bezpotencjałowy zestyk przełączny.

1 Produkt

Nr kat. 952938 DG SE H 1000 FM

GTIN / EAN 4013364264014, Nr taryfy celnej: 85363030, Waga brutto: 229.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard SE H 1000 FM:
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z zestykiem zdalnej sygnalizacji, szerokość 1,5 modułu
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 1000 V AC
Napięciowy poziom ochrony: <= 4,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE H 1000 FM
Nr kat.: 952938
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	1000 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 4,5 kV
Maksymalny bezpiecznik dodatkowy	100 A gG
Wskaźnik działania / uszkodzenia	zielony / czerwony
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	690 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	1000 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 4,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 3,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	100 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	1205 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	1320 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 952938 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952938.

Idź do sklepu internetowego

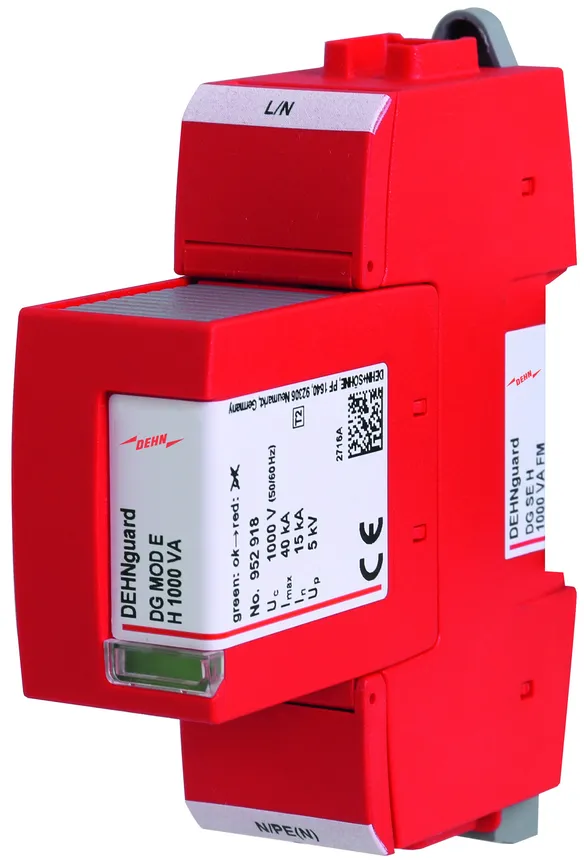

DEHNguard SE H 1000 VA FM

Jednobiegunowy ogranicznik przepięć składający się z podstawy i wymiennego modułu ochronnego; ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny). Połączenie szeregowe warystora i iskiernika gazowego.

1 Produkt

Nr kat. 952940 DG SE H 1000 VA FM

GTIN / EAN 4013364308329, Nr taryfy celnej: 85363030, Waga brutto: 229.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard SE H 1000 VA FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z zestykiem zdalnej sygnalizacji, szerokość 1,5 modułu
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 1000 V AC
Napięciowy poziom ochrony: <= 5 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE H 1000 VA FM
Nr kat.: 952940
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	1000 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 5 kV
Maksymalny bezpiecznik dodatkowy	100 A gG
Wskaźnik działania / uszkodzenia	zielony / czerwony
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Dane dodatkowe:	---------------------------------------
– Napięcie zadziałania iskiernika gazowego (U_agmin )	2200 V

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	690 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	1000 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 5 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	100 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	1550 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	1320 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Dane dodatkowe:	---------------------------------------
– Napięcie zadziałania iskiernika gazowego (U_agmin )	2200 V
