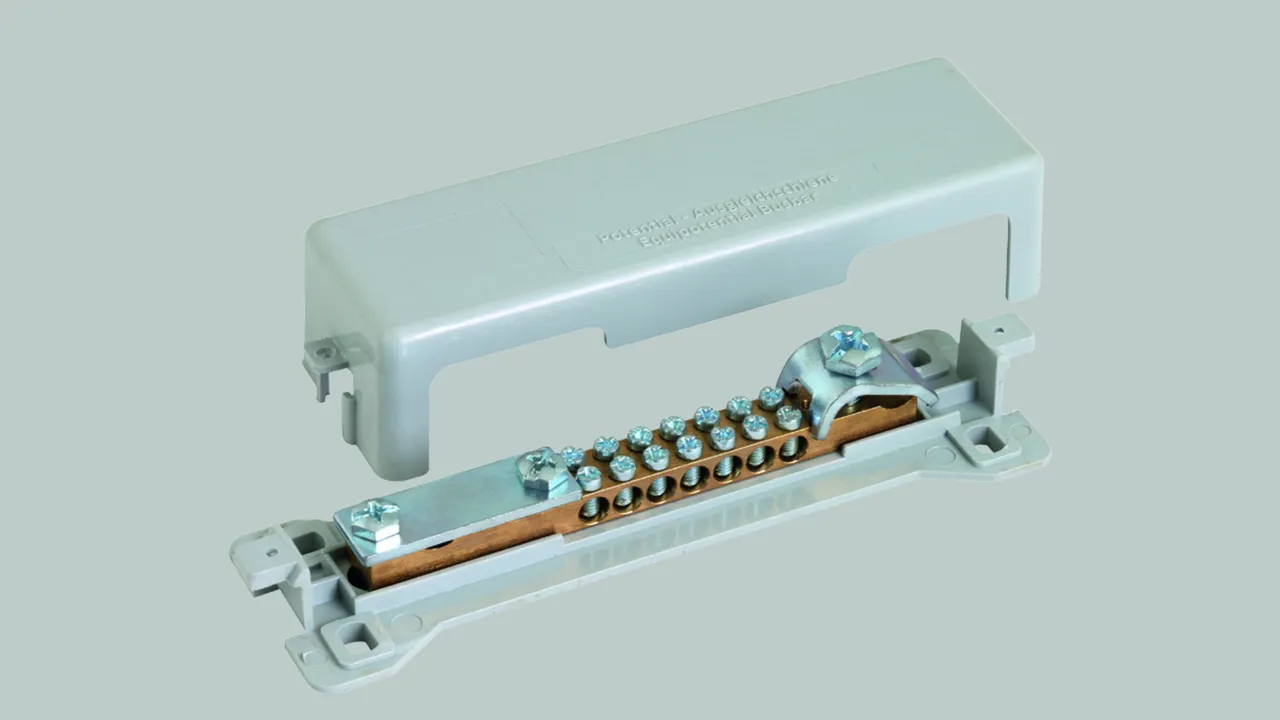

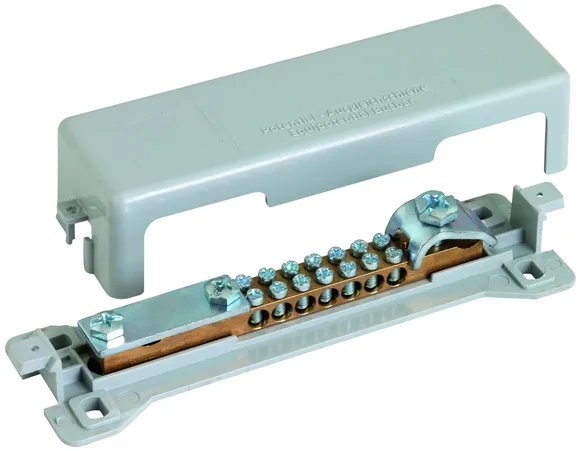

Szyny wyrównawcze MS

Busbar for equipotential bonding
Terminals for:
7 conductors 2.5-25 mm² (solid / stranded)
1 conductor Rd Ø7-10 mm
1 conductor Fl up to 30 x 3.5 mm or Rd Ø8-10 mm

With grey plastic cover.

1 Produkt

Nr kat. 563050 PAS 9AK

GTIN / EAN 4013364054707, Nr taryfy celnej (EU): 85359000, Waga brutto: 254.00 g, Jednostka opakowaniowa: 1.00 szt.

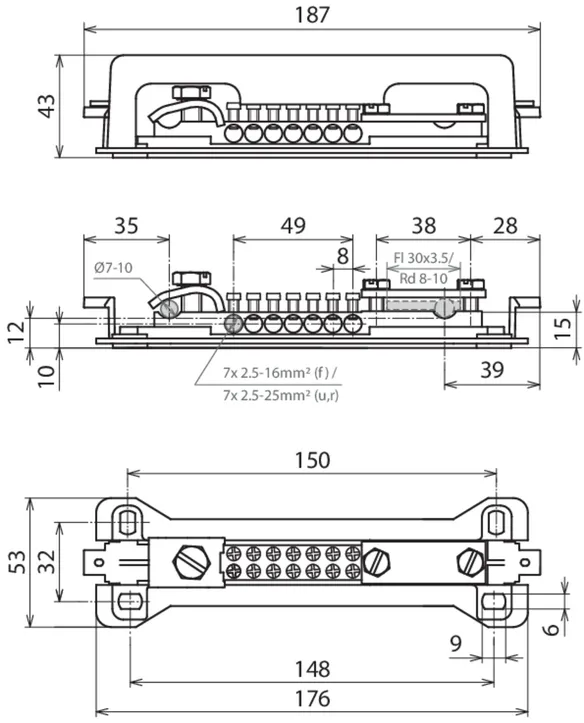

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Equipotential bonding bar MS
MS equipotential bonding bar
For main equipotential bonding according to DIN VDE
0100 Part 410/540

Przyłączenie: 7 x 2,5-25 mm2 (drut, wielodrutowo); 7 x 2,5-16 mm2 (linka)
Przyłączenie (drut): 1 x 7-10 mm2
Przyłączenie (płaskownik / drut): 1 x –30 x 3,5 lub 8-10 mm
Szyna stykowa: mosiądz
Przekrój: 35 mm2
Mocowanie: [4x] 6 x 9 mm

Producent: DEHN
Typ: PAS 9AK
Nr kat.: 563050
lub podobny.

Dane techniczne

Szyna stykowa	mosiądz
Przekrój	35 mm²
Mocowanie	[4x] 6 x 9 mm

Produkt 563050 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 563050.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

Szyny wyrównawcze MS

Nr kat. 563050 PAS 9AK

Produkt 563050 został dodany do notatnika.

Do koszyka dodano produkt 563050.

Przyłączenie	7 x 2,5-25 mm² (drut, wielodrutowo); 7 x 2,5-16 mm²(linka)
Przyłączenie (drut)	1 x 7-10 mm²
Przyłączenie (płaskownik / drut)	1 x –30 x 3,5 lub 8-10 mm
Szyna stykowa	mosiądz
Przekrój	35 mm²
Mocowanie	[4x] 6 x 9 mm
Pokrywa	K (szara)
