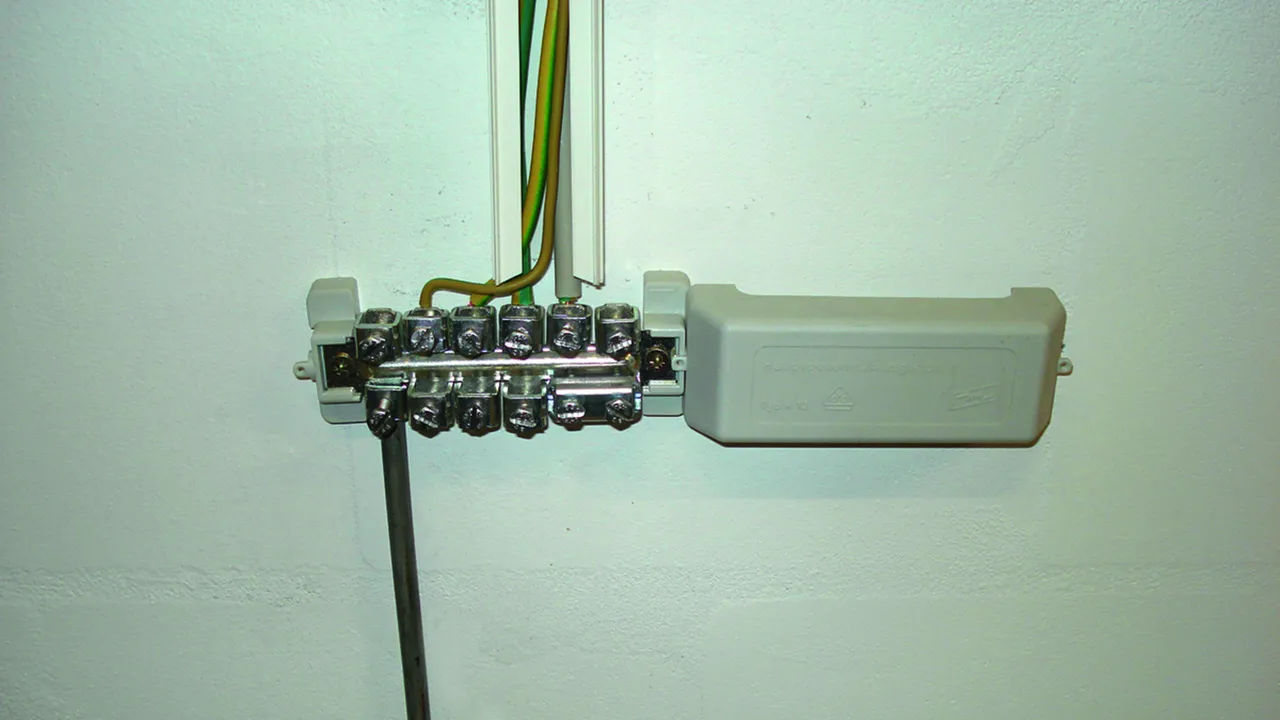

Szyny wyrównawcze K12 z nasuwanymi zaciskami

Szyny wyrównawcze do ochronnego i funkcjonalnego wyrównywania potencjałów zgodnie z normą IEC 60364-4-41/60364-5-54 (DIN VDE 0100-410/540 i piorunowego wyrównania potencjałów zgodnie z normą PN-EN 62305-3.

Wykonanie:
– zbadane zgodnie z normą DIN VDE 0618-1
– oznakowanie VDE
– oznakowanie CE
– ramki mocujące i pokrywa z tworzywa sztucznego (bezhalogenowego) w kolorze szarym lub czarnym
– pokrywa z możliwością zamykania i opisania
– nasuwane zaciski ze stali ocynkowanej
– 12 styków grzebieniowych

Zastosowanie:
– do drutu okrągłego - jeden styk grzebieniowy
– do płaskownika - dwa styki grzebieniowe

Wykonanie standardowe

Zaciski do:
10 przewodów 2,5-95 mm2 (drut / wielodrutowo) lub drutu okrągłego Ø10 mm.
1 płaskownik do 30 x 4 mm.

1 Produkt

Nr kat. 563200 PAS 11AK

GTIN / EAN 4013364056558, Nr taryfy celnej: 85359000, Waga brutto: 410.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Szyny wyrównawcze K12 z nasuwanymi zaciskami
Szyna wyrównawcza K12 z nasuwanymi zaciskami do głównego połączenia wyrównawczego
zgodnie z normą DIN VDE 0100 część 410/540 i piorunowego połączenia wyrównawczego
zgodnie z normą PN-EN 62305-3
Przyłączenie (drut / wielodrutowo): 10 x 2,5-95 mm2
Przyłączenie (drut): lub 10 x -10 mm
Przyłączenie (płaskownik): 1 x -30 x 4 mm
Material szyny stykowej: miedź cynowana
Przekrój: 30 mm2
Mocowanie: [2x] 6 x 8 mm
Spełnia wymagania normy: PN-EN 62561-1

Producent: DEHN
Typ: PAS 11AK
Nr kat.: 563200
lub podobny.

Certyfikaty



Dane techniczne

Material szyny stykowej miedź cynowana
Przekrój 30 mm2
Mocowanie [2x] 6 x 8 mm
Spełnia wymagania normy PN-EN 62561-1

Produkt 563200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 563200.

Idź do sklepu internetowego

Wykonanie odporne na promieniowanie UV

Terminals for:
10 conductors 2.5-95 mm2 (solid / stranded) or Rd Ø10 mm.
1 conductor Fl up to 3 0x 4 mm.

1 Produkt

Nr kat. 563201 PAS 11AK UV

GTIN / EAN 4013364101234, Nr taryfy celnej: 85359000, Waga brutto: 397.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Equipotential bonding bars, UV-stabilised
K 12 equipotential bonding bar with snap-on terminals For main equipotential bonding according to DIN VDE
0100 Part 410/540 and lightning equipotential
bonding according to EN 62305-3
Przyłączenie (drut / wielodrutowo): 10 x 2.5-95 mm2
Przyłączenie (drut): or 10 x -10 mm
Przyłączenie (płaskownik): 1 x -30 x 4 mm
Material szyny stykowej: Cu/gal Sn
Przekrój: 30 mm2
Mocowanie: [2x] 6 x 8 mm
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: PAS 11AK UV
Nr kat.: 563201
lub podobny.

Certyfikaty



Dane techniczne

Material szyny stykowej Cu /gal Sn
Przekrój 30 mm2
Mocowanie [2x] 6 x 8 mm
Spełnia wymagania normy EN 62561-1
