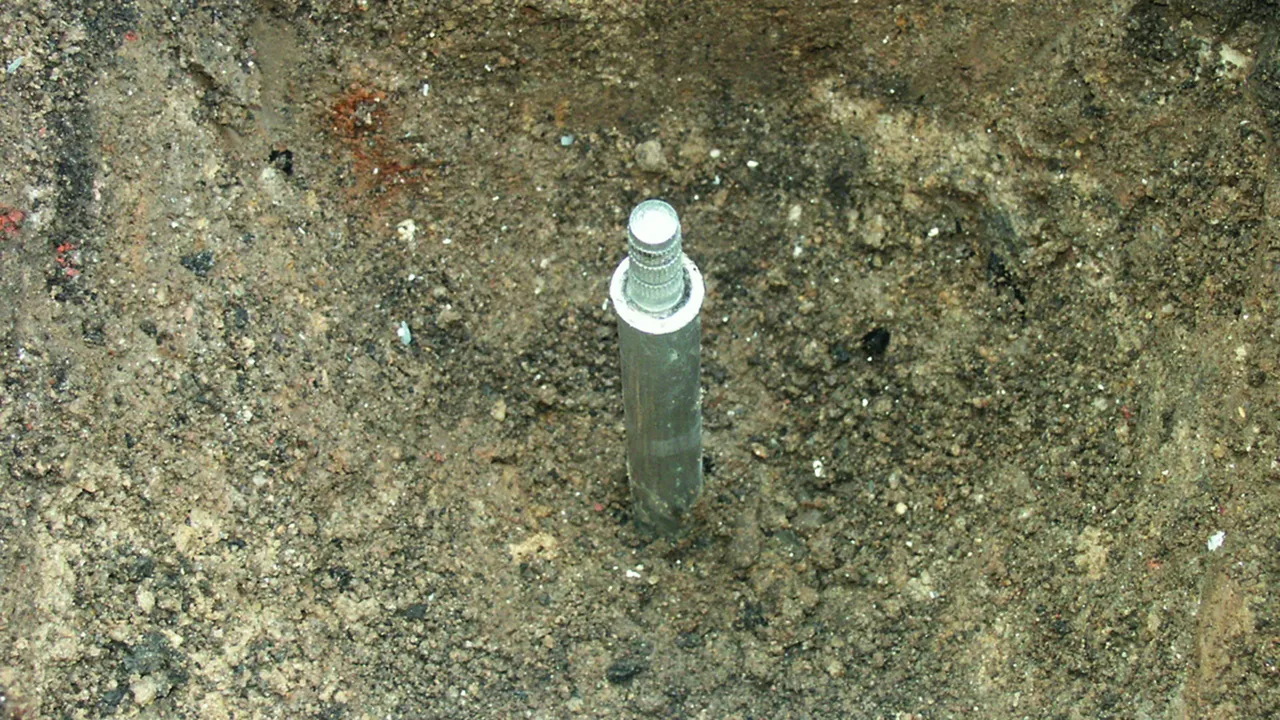

Uziomy pionowe

Do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.Charakterystyka:

Brak zgrubienia przekroju w punkcie połączenia
Złącze samozamykające
Odporność na korozję
Uproszczone przechowywanie i łatwy transport
Uniwersalne zastosowanie w zależności od lokalnych warunków glebowych
Stałe wartości rezystancji

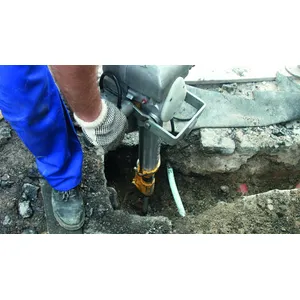

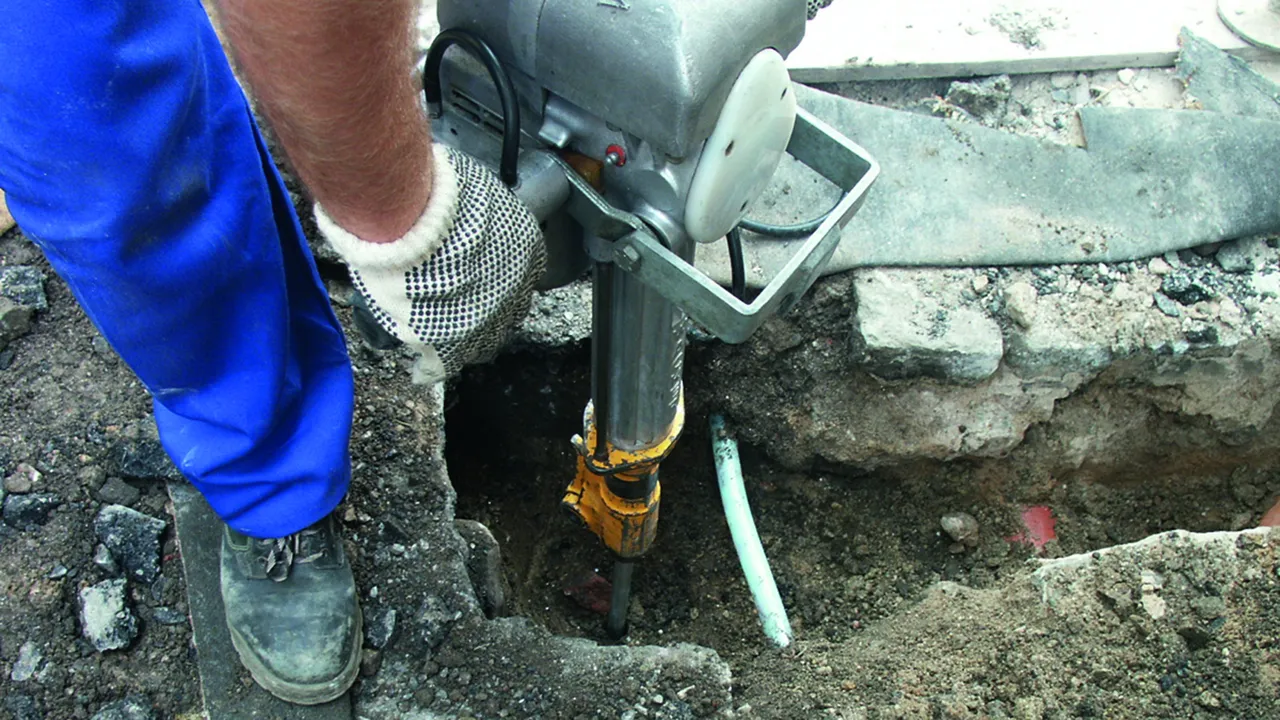

Łatwe wprowadzanie za pomocą młota udarowego

Szczegóły

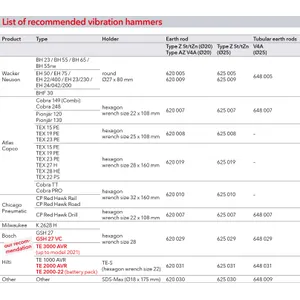

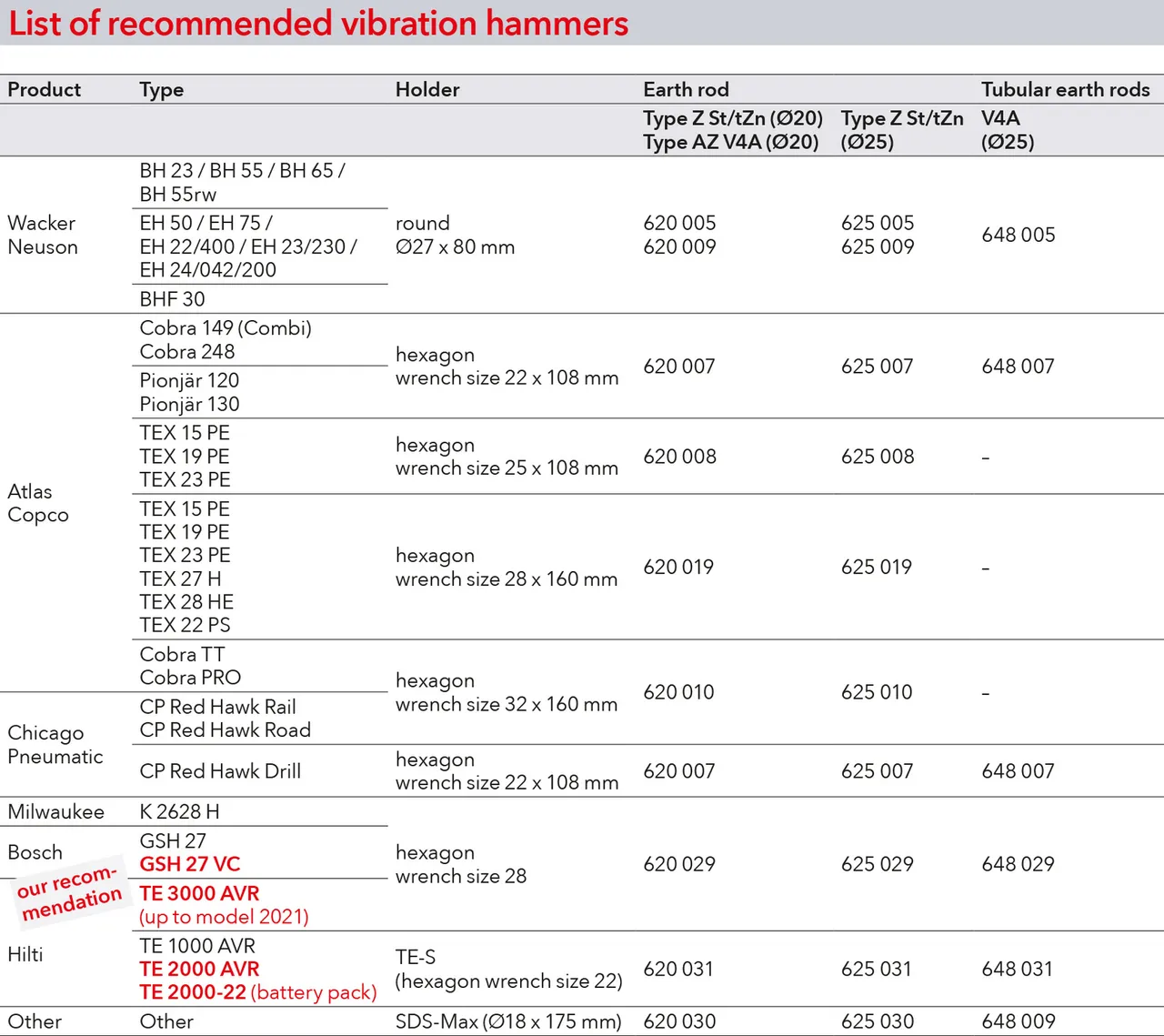

Hammer inserts for earth rods and tubular earth electrodes

lorem ipsum — Hammer inserts for earth rods and tubular earth electrodes

Typ Z

With triple knurled pin.

4 Produkty

Nr kat. 620101 TE 20 1000 Z STTZN

GTIN / EAN 4013364021860, Nr taryfy celnej (EU): 85389099, Waga brutto: 2.50 kg, Jednostka opakowaniowa: 6.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Uziom pionowy typu Z, stal HDG, długość pręta 1000 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1000 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 7.9 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 20 1000 Z STTZN
Nr kat.: 620101
lub podobny.

Certyfikaty

Dane techniczne

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	12 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 22000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Produkt 620101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620101.

Idź do sklepu internetowego

Nr kat. 620151 TE 20 1500 Z STTZN

GTIN / EAN 4013364021846, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.70 kg, Jednostka opakowaniowa: 6.00 szt.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Uziom pionowy typu Z, stal HDG, długość pręta 1500 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1500 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 7.9 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 20 1500 Z STTZN
Nr kat.: 620151
lub podobny.

Certyfikaty

Dane techniczne

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	12 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 22000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Produkt 620151 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620151.

Idź do sklepu internetowego

Nr kat. 625101 TE 25 1000 Z STTZN

GTIN / EAN 4013364021877, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.72 kg, Jednostka opakowaniowa: 6.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Uziom pionowy typu Z, stal HDG, długość pręta 1000 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1000 mm
Średnica Ø: 25 mm
Prąd zwarciowy (AC 50 Hz / DC): 12.3 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 25 1000 Z STTZN
Nr kat.: 625101
lub podobny.

Certyfikaty

Dane techniczne

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	25 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	25 mm
Średnica kołka Ø	15 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 32000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Produkt 625101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625101.

Idź do sklepu internetowego

Nr kat. 625151 TE 25 1500 Z STTZN

GTIN / EAN 4013364021853, Nr taryfy celnej (EU): 85389099, Waga brutto: 5.72 kg, Jednostka opakowaniowa: 6.00 szt.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

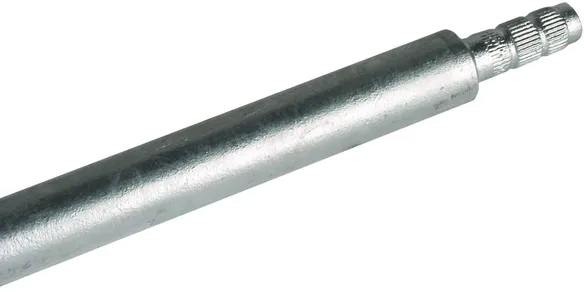

Uziom pionowy typu Z, stal HDG, długość pręta 1500 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1500 mm
Średnica Ø: 25 mm
Prąd zwarciowy (AC 50 Hz / DC): 12.3 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 25 1500 Z STTZN
Nr kat.: 625151
lub podobny.

Certyfikaty

Dane techniczne

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	25 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	25 mm
Średnica kołka Ø	15 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 32000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Produkt 625151 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625151.

Idź do sklepu internetowego

Typ AZ

Z przesuniętym trzpieniem radełkowanym.

2 Produkty

Nr kat. 620903 TE 20 1000 AZ V4A

GTIN / EAN 4013364342859, Nr taryfy celnej (EU): 85389099, Waga brutto: 2.43 kg, Jednostka opakowaniowa: 6.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Uziom pionowy typu AZ, stal nierdz. (V4A), długość pręta 1000 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ AZ z przesuniętym trzpieniem radełkowanym
Materiał: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Długość pręta: 1000 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 4,2 kA
Spełnia wymagania normy: DIN EN 62561-2

Producent: DEHN
Typ: TE 20 1000 AZ V4A
Nr kat.: 620903
lub podobny.

Certyfikaty

Dane techniczne

Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	10 / 13 mm
Wytrzymałość na rozciąganie	500-730 N/mm²
Przewodność	≥ 1,25 m/Ω mm²
Rezystywność	≤ 0,8 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Produkt 620903 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620903.

Idź do sklepu internetowego

Nr kat. 620902 TE 20 1500 AZ V4A

GTIN / EAN 4013364021914, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.67 kg, Jednostka opakowaniowa: 6.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

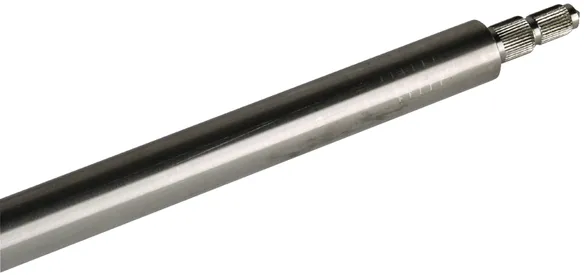

Uziom pionowy typu AZ, stal nierdz. (V4A), długość pręta 1500 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ AZ z przesuniętym trzpieniem radełkowanym
Materiał: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Długość pręta: 1500 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 4,2 kA
Spełnia wymagania normy: DIN EN 62561-2

Producent: DEHN
Typ: TE 20 1500 AZ V4A
Nr kat.: 620902
lub podobny.

Certyfikaty

Dane techniczne

Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	10 / 13 mm
Wytrzymałość na rozciąganie	500-730 N/mm²
Przewodność	≥ 1,25 m/Ω mm²
Rezystywność	≤ 0,8 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Produkt 620902 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620902.

Idź do sklepu internetowego

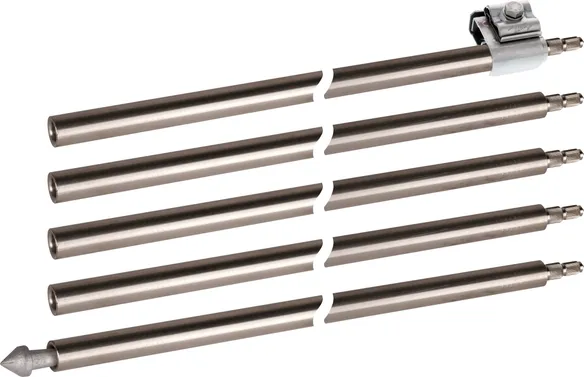

Uziom pionowy, zestaw D18014

Uziom pionowy DEHN, zestaw D18 014, składany, z przesuniętym trzpieniem radełkowanym i otworem, Ø 20 mm. Składa się z:

5x uziom pionowy 1 m, nr kat. 620 903
1x grot do wbijania uziomów, nr kat. 620 001
1x zacisk przyłączeniowy, nr kat. 540 121

1 Produkt

Nr kat. D18014 D18014 5XTE D20 1XAK 8.10 1XSSP

GTIN / EAN 4013364557741, Nr taryfy celnej (EU): 85359000, Waga brutto: 12.25 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

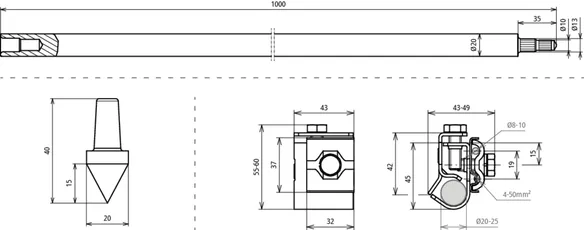

Uziom pionowy DEHN, zestaw D18 014
składany, z
przesuniętym trzpieniem radełkowanym oraz
Otworem, Ø20 mm. Składa się z
5x uziom pionowy 1 m, nr kat. 620 903
+ 1x grot do wbijania uziomów, nr kat. 620 001
+ 1x zacisk przyłączeniowy, nr kat. 540 121

Producent: DEHN
Typ: D18014 5XTE D20 1XAK 8.10 1XSSP
Nr kat.: D18014
lub podobny.

Dane techniczne

Materiał (uziom pionowy)	stal nierdz. (V4A)
Nr materiału (uziom pionowy)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (uziom pionowy)	316Ti / 316L / 316
Długość pręta (uziom pionowy)	1000 mm
Średnica Ø (uziom pionowy)	20 mm
Średnica kołka (uziom pionowy)	10 / 13 mm
Wytrzymałość na rozciąganie (uziom pionowy)	500-730 N/mm²
Przewodność (uziom pionowy)	≥ 1,25 m / Ω mm²
Rezystywność (uziom pionowy)	≤ 0,8 Ω mm² / m
Prąd zwarciowy (AC 50 Hz / DC) (uziom pionowy) (1 s; ≤ 300 °C)	4,2 kA
Odniesienie do norm (uziom pionowy)	DIN EN 62561-2
-	-
Materiał (zacisk przyłączeniowy)	stal nierdz. (V4A)
Nr materiału (zacisk przyłączeniowy)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (zacisk przyłączeniowy)	316Ti / 316L / 316
Do uziomów pionowych Ø (zacisk przyłączeniowy)	20-25 mm
Zakres zacisku (drut) (zacisk przyłączeniowy)	8-10 mm
Przyłączenie (drut / wielodrutowo) (zacisk przyłączeniowy)	4-50 mm²
Śruba (zacisk przyłączeniowy)	di M8 x 20 / 25 mm
Obciążalność prądem piorunowym (10/350 µs) (zacisk przyłączeniowy)	= *⁾
Odniesienie do norm (zacisk przyłączeniowy)	DIN EN 62561-1
--	--
Materiał (grot do wbijania uziomów)	TG/tZn
Wykonanie (grot do wbijania uziomów)	do uziomów pionowych Ø 20 mm.
Wymiary (grot do wbijania uziomów)	20 x 40 mm

Materiał (uziom pionowy)	stal nierdz. (V4A)
Nr materiału (uziom pionowy)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (uziom pionowy)	316Ti / 316L / 316
Długość pręta (uziom pionowy)	1000 mm
Średnica Ø (uziom pionowy)	20 mm
Średnica kołka (uziom pionowy)	10 / 13 mm
Wytrzymałość na rozciąganie (uziom pionowy)	500-730 N/mm²
Przewodność (uziom pionowy)	≥ 1,25 m / Ω mm²
Rezystywność (uziom pionowy)	≤ 0,8 Ω mm² / m
Prąd zwarciowy (AC 50 Hz / DC) (uziom pionowy) (1 s; ≤ 300 °C)	4,2 kA
Odniesienie do norm (uziom pionowy)	DIN EN 62561-2
-	-
Materiał (zacisk przyłączeniowy)	stal nierdz. (V4A)
Nr materiału (zacisk przyłączeniowy)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (zacisk przyłączeniowy)	316Ti / 316L / 316
Do uziomów pionowych Ø (zacisk przyłączeniowy)	20-25 mm
Zakres zacisku (drut) (zacisk przyłączeniowy)	8-10 mm
Przyłączenie (drut / wielodrutowo) (zacisk przyłączeniowy)	4-50 mm²
Śruba (zacisk przyłączeniowy)	di M8 x 20 / 25 mm
Obciążalność prądem piorunowym (10/350 µs) (zacisk przyłączeniowy)	= *⁾
Odniesienie do norm (zacisk przyłączeniowy)	DIN EN 62561-1
--	--
Materiał (grot do wbijania uziomów)	TG/tZn
Wykonanie (grot do wbijania uziomów)	do uziomów pionowych Ø 20 mm.
Wymiary (grot do wbijania uziomów)	20 x 40 mm

Produkt D18014 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt D18014.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

Uziomy pionowe

Szczegóły
