Uziomy pionowe

Do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.Charakterystyka:

Brak zgrubienia przekroju w punkcie połączenia
Złącze samozamykające
Odporność na korozję
Uproszczone przechowywanie i łatwy transport
Uniwersalne zastosowanie w zależności od lokalnych warunków glebowych
Stałe wartości rezystancji

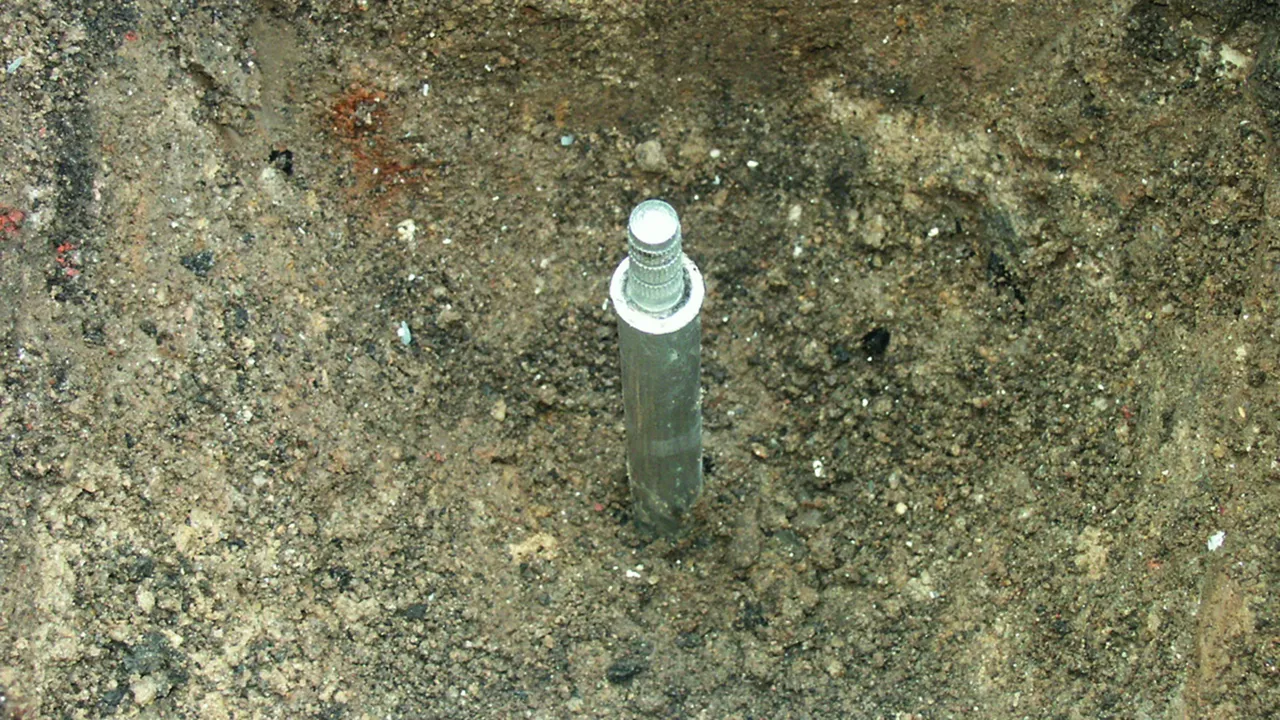

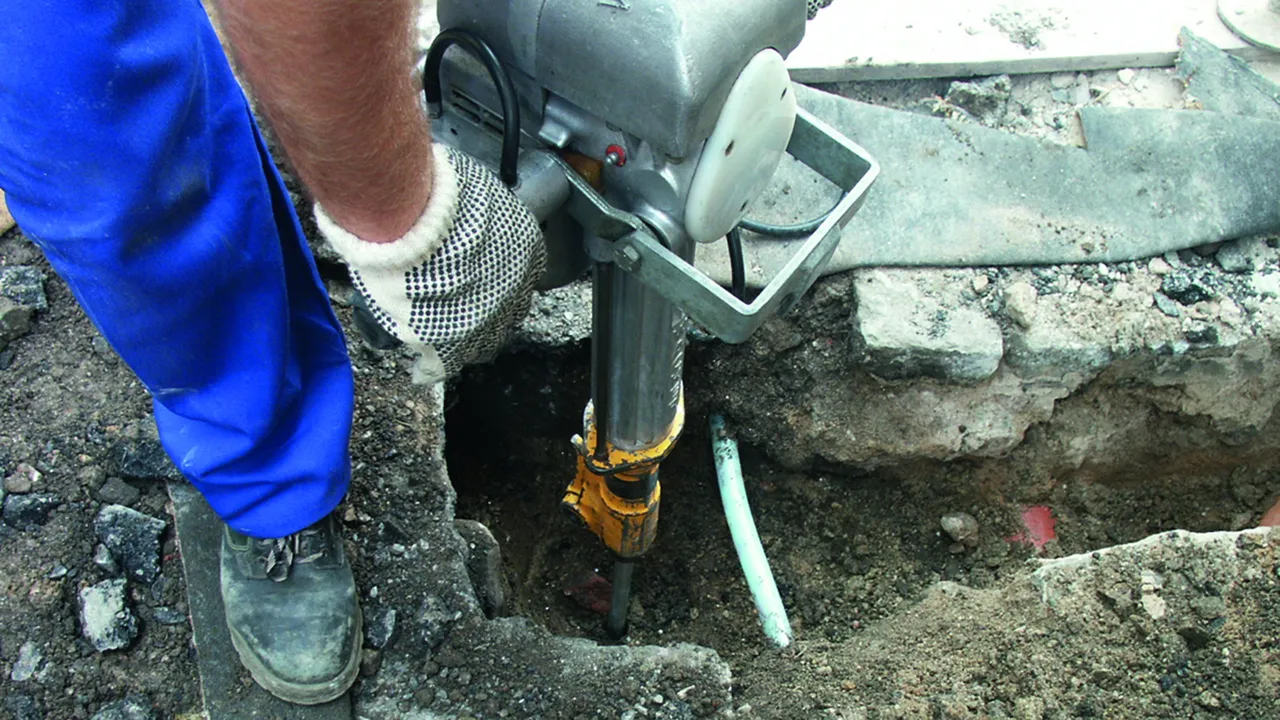

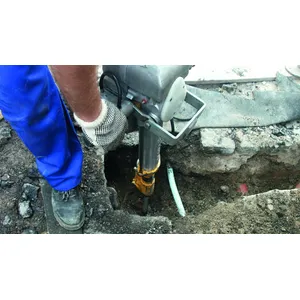

Łatwe wprowadzanie za pomocą młota udarowego

Szczegóły

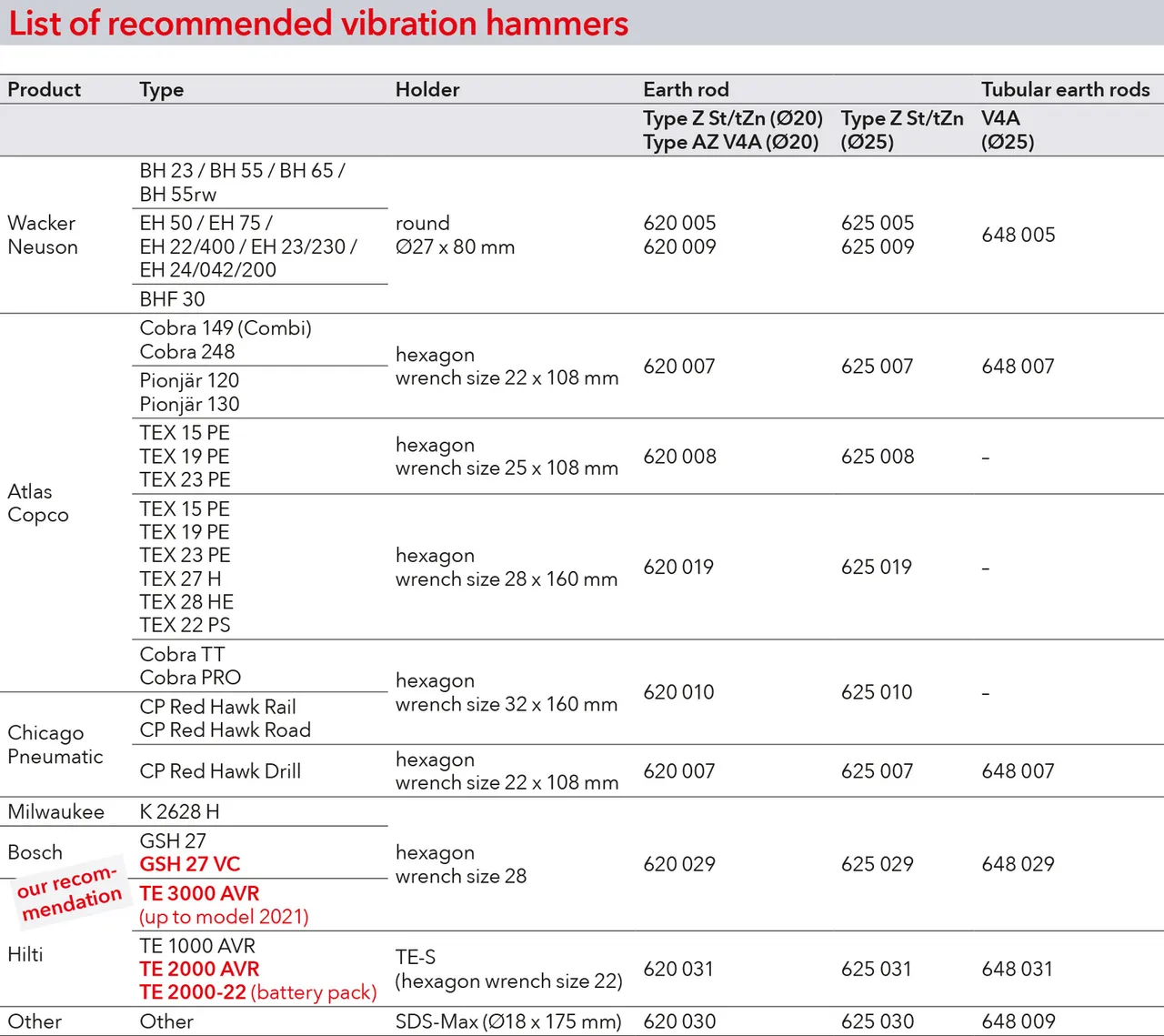

Hammer inserts for earth rods and tubular earth electrodes

Typ Z

With triple knurled pin.

4 Produkty

Nr kat. 620101 TE 20 1000 Z STTZN

GTIN / EAN 4013364021860, Nr taryfy celnej (EU): 85389099, Waga brutto: 2.50 kg, Jednostka opakowaniowa: 6.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Uziom pionowy typu Z, stal HDG, długość pręta 1000 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1000 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 7.9 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 20 1000 Z STTZN
Nr kat.: 620101
lub podobny.

Certyfikaty

Dane techniczne

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	12 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 22000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Produkt 620101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620101.

Idź do sklepu internetowego

Nr kat. 620151 TE 20 1500 Z STTZN

GTIN / EAN 4013364021846, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.70 kg, Jednostka opakowaniowa: 6.00 szt.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

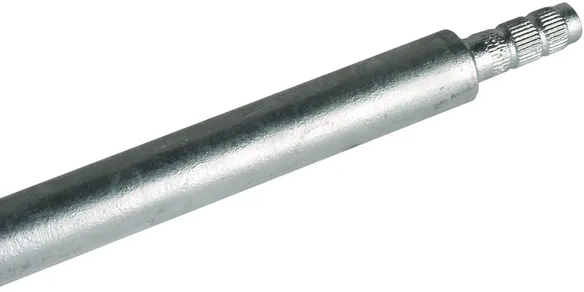

Uziom pionowy typu Z, stal HDG, długość pręta 1500 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1500 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 7.9 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 20 1500 Z STTZN
Nr kat.: 620151
lub podobny.

Certyfikaty

Dane techniczne

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	12 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 22000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Produkt 620151 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620151.

Idź do sklepu internetowego

Nr kat. 625101 TE 25 1000 Z STTZN

GTIN / EAN 4013364021877, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.72 kg, Jednostka opakowaniowa: 6.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Uziom pionowy typu Z, stal HDG, długość pręta 1000 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1000 mm
Średnica Ø: 25 mm
Prąd zwarciowy (AC 50 Hz / DC): 12.3 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 25 1000 Z STTZN
Nr kat.: 625101
lub podobny.

Certyfikaty

Dane techniczne

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	25 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	25 mm
Średnica kołka Ø	15 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 32000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Produkt 625101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625101.

Idź do sklepu internetowego

Nr kat. 625151 TE 25 1500 Z STTZN

GTIN / EAN 4013364021853, Nr taryfy celnej (EU): 85389099, Waga brutto: 5.72 kg, Jednostka opakowaniowa: 6.00 szt.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Uziom pionowy typu Z, stal HDG, długość pręta 1500 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1500 mm
Średnica Ø: 25 mm
Prąd zwarciowy (AC 50 Hz / DC): 12.3 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 25 1500 Z STTZN
Nr kat.: 625151
lub podobny.

Certyfikaty

Dane techniczne

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	25 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	25 mm
Średnica kołka Ø	15 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 32000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Produkt 625151 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625151.

Idź do sklepu internetowego

Typ AZ

Z przesuniętym trzpieniem radełkowanym.

2 Produkty

Nr kat. 620903 TE 20 1000 AZ V4A

GTIN / EAN 4013364342859, Nr taryfy celnej (EU): 85389099, Waga brutto: 2.43 kg, Jednostka opakowaniowa: 6.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Uziom pionowy typu AZ, stal nierdz. (V4A), długość pręta 1000 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ AZ z przesuniętym trzpieniem radełkowanym
Materiał: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Długość pręta: 1000 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 4,2 kA
Spełnia wymagania normy: DIN EN 62561-2

Producent: DEHN
Typ: TE 20 1000 AZ V4A
Nr kat.: 620903
lub podobny.

Certyfikaty

Dane techniczne

Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	10 / 13 mm
Wytrzymałość na rozciąganie	500-730 N/mm²
Przewodność	≥ 1,25 m/Ω mm²
Rezystywność	≤ 0,8 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Produkt 620903 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620903.

Idź do sklepu internetowego

Nr kat. 620902 TE 20 1500 AZ V4A

GTIN / EAN 4013364021914, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.67 kg, Jednostka opakowaniowa: 6.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

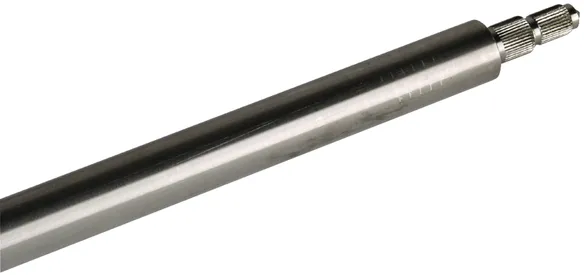

Uziom pionowy typu AZ, stal nierdz. (V4A), długość pręta 1500 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ AZ z przesuniętym trzpieniem radełkowanym
Materiał: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Długość pręta: 1500 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 4,2 kA
Spełnia wymagania normy: DIN EN 62561-2

Producent: DEHN
Typ: TE 20 1500 AZ V4A
Nr kat.: 620902
lub podobny.

Certyfikaty

Dane techniczne

Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	10 / 13 mm
Wytrzymałość na rozciąganie	500-730 N/mm²
Przewodność	≥ 1,25 m/Ω mm²
Rezystywność	≤ 0,8 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Produkt 620902 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620902.

Idź do sklepu internetowego

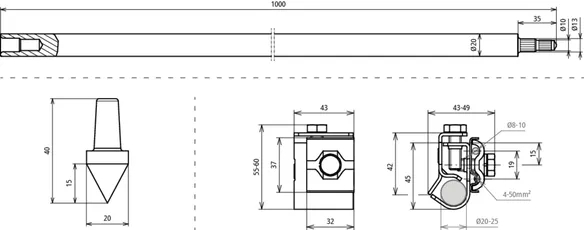

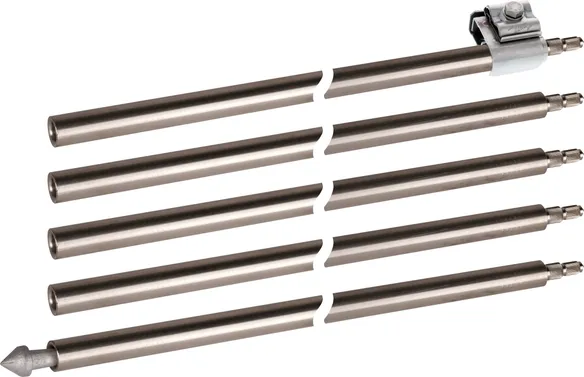

Uziom pionowy, zestaw D18014

Uziom pionowy DEHN, zestaw D18 014, składany, z przesuniętym trzpieniem radełkowanym i otworem, Ø 20 mm. Składa się z:

5x uziom pionowy 1 m, nr kat. 620 903
1x grot do wbijania uziomów, nr kat. 620 001
1x zacisk przyłączeniowy, nr kat. 540 121

1 Produkt

Nr kat. D18014 D18014 5XTE D20 1XAK 8.10 1XSSP

GTIN / EAN 4013364557741, Nr taryfy celnej (EU): 85359000, Waga brutto: 12.25 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Uziom pionowy DEHN, zestaw D18 014
składany, z
przesuniętym trzpieniem radełkowanym oraz
otwór , Ø20mm. Składa się z
5x uziom pionowy 1 m (nr kat. 620 903)
+ 1x grot do wbijania uziomów (nr kat. 620 001)
+ 1x zacisk przyłączeniowy (nr kat. 540 121)

Producent: DEHN
Typ: D18014 5XTE D20 1XAK 8.10 1XSSP
Nr kat.: D18014
lub podobny.

Certyfikaty

Dane techniczne

Materiał (uziom pionowy)	stal nierdz. (V4A)
Nr materiału (uziom pionowy)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (uziom pionowy)	316Ti / 316L / 316
Długość pręta (uziom pionowy)	1000 mm
Średnica Ø (uziom pionowy)	20 mm
Średnica kołka (uziom pionowy)	10 / 13 mm
Wytrzymałość na rozciąganie (uziom pionowy)	500-730 N/mm²
Przewodność (uziom pionowy)	≥ 1,25 m / Ω mm²
Rezystywność (uziom pionowy)	≤ 0,8 Ω mm² / m
Prąd zwarciowy (AC 50 Hz / DC) (uziom pionowy) (1 s; ≤ 300 °C)	4,2 kA
Odniesienie do norm (uziom pionowy)	DIN EN 62561-2
-	-
Materiał (zacisk przyłączeniowy)	stal nierdz. (V4A)
Nr materiału (zacisk przyłączeniowy)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (zacisk przyłączeniowy)	316Ti / 316L / 316
Do uziomów pionowych Ø (zacisk przyłączeniowy)	20-25 mm
Zakres zacisku (drut) (zacisk przyłączeniowy)	8-10 mm
Przyłączenie (drut / wielodrutowo) (zacisk przyłączeniowy)	4-50 mm²
Śruba (zacisk przyłączeniowy)	di M8 x 20 / 25 mm
Obciążalność prądem piorunowym (10/350 µs) (zacisk przyłączeniowy)	= *⁾
Odniesienie do norm (zacisk przyłączeniowy)	DIN EN 62561-1
--	--
Materiał (grot do wbijania uziomów)	TG/tZn
Wykonanie (grot do wbijania uziomów)	do uziomów pionowych Ø 20 mm.
Wymiary (grot do wbijania uziomów)	20 x 40 mm
^*) Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał (uziom pionowy)	stal nierdz. (V4A)
Nr materiału (uziom pionowy)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (uziom pionowy)	316Ti / 316L / 316
Długość pręta (uziom pionowy)	1000 mm
Średnica Ø (uziom pionowy)	20 mm
Średnica kołka (uziom pionowy)	10 / 13 mm
Wytrzymałość na rozciąganie (uziom pionowy)	500-730 N/mm²
Przewodność (uziom pionowy)	≥ 1,25 m / Ω mm²
Rezystywność (uziom pionowy)	≤ 0,8 Ω mm² / m
Prąd zwarciowy (AC 50 Hz / DC) (uziom pionowy) (1 s; ≤ 300 °C)	4,2 kA
Odniesienie do norm (uziom pionowy)	DIN EN 62561-2
-	-
Materiał (zacisk przyłączeniowy)	stal nierdz. (V4A)
Nr materiału (zacisk przyłączeniowy)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (zacisk przyłączeniowy)	316Ti / 316L / 316
Do uziomów pionowych Ø (zacisk przyłączeniowy)	20-25 mm
Zakres zacisku (drut) (zacisk przyłączeniowy)	8-10 mm
Przyłączenie (drut / wielodrutowo) (zacisk przyłączeniowy)	4-50 mm²
Śruba (zacisk przyłączeniowy)	di M8 x 20 / 25 mm
Obciążalność prądem piorunowym (10/350 µs) (zacisk przyłączeniowy)	= *⁾
Odniesienie do norm (zacisk przyłączeniowy)	DIN EN 62561-1
--	--
Materiał (grot do wbijania uziomów)	TG/tZn
Wykonanie (grot do wbijania uziomów)	do uziomów pionowych Ø 20 mm.
Wymiary (grot do wbijania uziomów)	20 x 40 mm
^*) Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt D18014 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt D18014.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

Uziomy pionowe

Szczegóły
