Nr kat. 900780 SPD+POP 2 255 C25

GTIN / EAN 4013364156203, Nr taryfy celnej (EU): 85363030, Waga brutto: 404.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: SPD+POP 2 255 C25
Nr kat.: 900780
lub podobny.

Certyfikaty

Dane techniczne

SPD+POP+MCB
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A

SPD+POP+MCB
Układ sieciowy	jednofazowa instalacja TT / TN
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L, N) (maks.)	16 mm²linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm²drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm²drut
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Ogranicznik przepięć zgodnie z PN-EN 61643-11	klasa II
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900780 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900780.

Idź do sklepu internetowego

Nr kat. 900781 SPD+POP 2 255 C32

GTIN / EAN 4013364156210, Nr taryfy celnej (EU): 85363030, Waga brutto: 425.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: SPD+POP 2 255 C32
Nr kat.: 900781
lub podobny.

Certyfikaty

Dane techniczne

SPD+POP+MCB
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A

SPD+POP+MCB
Układ sieciowy	jednofazowa instalacja TT / TN
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900781 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900781.

Idź do sklepu internetowego

Nr kat. 900782 SPD+POP 2 255 C40

GTIN / EAN 4013364156227, Nr taryfy celnej (EU): 85363030, Waga brutto: 424.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: SPD+POP 2 255 C40
Nr kat.: 900782
lub podobny.

Certyfikaty

Dane techniczne

SPD+POP+MCB
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A

SPD+POP+MCB
Układ sieciowy	jednofazowa instalacja TT / TN
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900782 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900782.

Idź do sklepu internetowego

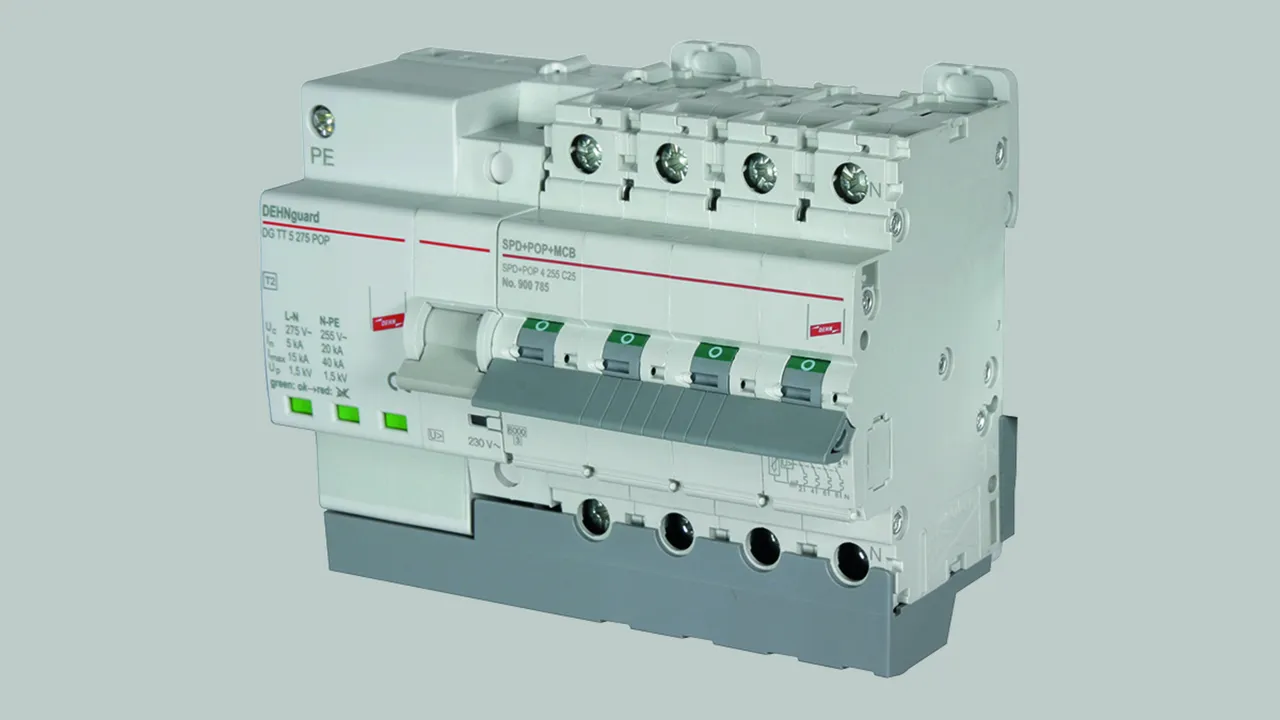

Nr kat. 900785 SPD+POP 4 255 C25

GTIN / EAN 4013364156234, Nr taryfy celnej (EU): 85363030, Waga brutto: 730.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: SPD+POP 4 255 C25
Nr kat.: 900785
lub podobny.

Certyfikaty

Dane techniczne

SPD+POP+MCB
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A

SPD+POP+MCB
Układ sieciowy	trójfazowa instalacja TT / TN
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L1, L2, L3, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	7 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900785 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900785.

Idź do sklepu internetowego

Nr kat. 900786 SPD+POP 4 255 C32

GTIN / EAN 4013364156241, Nr taryfy celnej (EU): 85363030, Waga brutto: 763.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: SPD+POP 4 255 C32
Nr kat.: 900786
lub podobny.

Certyfikaty

Dane techniczne

SPD+POP+MCB
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A

SPD+POP+MCB
Układ sieciowy	trójfazowa instalacja TT / TN
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L1, L2, L3, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	7 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900786 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900786.

Idź do sklepu internetowego

Nr kat. 900787 SPD+POP 4 255 C40

GTIN / EAN 4013364156258, Nr taryfy celnej (EU): 85363030, Waga brutto: 769.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: SPD+POP 4 255 C40
Nr kat.: 900787
lub podobny.

Certyfikaty

Dane techniczne

SPD+POP+MCB
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A

SPD+POP+MCB
Układ sieciowy	trójfazowa instalacja TT / TN
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L1, L2, L3, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	7 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900787 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900787.

Idź do sklepu internetowego

Nr kat. 900788 SPD+POP 4 255 C63

GTIN / EAN 4013364156265, Nr taryfy celnej (EU): 85363030, Waga brutto: 773.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: SPD+POP 4 255 C63
Nr kat.: 900788
lub podobny.

Certyfikaty

Dane techniczne

SPD+POP+MCB
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	63 A

SPD+POP+MCB
Układ sieciowy	trójfazowa instalacja TT / TN
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L1, L2, L3, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	7 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	63 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900788 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900788.

Idź do sklepu internetowego

Nr kat. 900760 POP 2 255 C25

GTIN / EAN 4013364156135, Nr taryfy celnej (EU): 85363030, Waga brutto: 297.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: POP 2 255 C25
Nr kat.: 900760
lub podobny.

Certyfikaty

Dane techniczne

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900760 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900760.

Idź do sklepu internetowego

Nr kat. 900761 POP 2 255 C32

GTIN / EAN 4013364156142, Nr taryfy celnej (EU): 85363030, Waga brutto: 317.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: POP 2 255 C32
Nr kat.: 900761
lub podobny.

Certyfikaty

Dane techniczne

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900761 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900761.

Idź do sklepu internetowego

Nr kat. 900762 POP 2 255 C40

GTIN / EAN 4013364156159, Nr taryfy celnej (EU): 85363030, Waga brutto: 317.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: POP 2 255 C40
Nr kat.: 900762
lub podobny.

Certyfikaty

Dane techniczne

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900762 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900762.

Idź do sklepu internetowego

Nr kat. 900765 POP 4 255 C25

GTIN / EAN 4013364156166, Nr taryfy celnej (EU): 85363030, Waga brutto: 547.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: POP 4 255 C25
Nr kat.: 900765
lub podobny.

Certyfikaty

Dane techniczne

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900765 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900765.

Idź do sklepu internetowego

Nr kat. 900766 POP 4 255 C32

GTIN / EAN 4013364156173, Nr taryfy celnej (EU): 85363030, Waga brutto: 580.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: POP 4 255 C32
Nr kat.: 900766
lub podobny.

Certyfikaty

Dane techniczne

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900766 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900766.

Idź do sklepu internetowego

Nr kat. 900767 POP 4 255 C40

GTIN / EAN 4013364156180, Nr taryfy celnej (EU): 85363030, Waga brutto: 586.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: POP 4 255 C40
Nr kat.: 900767
lub podobny.

Certyfikaty

Dane techniczne

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900767 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900767.

Idź do sklepu internetowego

Nr kat. 900768 POP 4 255 C63

GTIN / EAN 4013364156197, Nr taryfy celnej (EU): 85363030, Waga brutto: 591.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Producent: DEHN
Typ: POP 4 255 C63
Nr kat.: 900768
lub podobny.

Certyfikaty

Dane techniczne

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	63 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	63 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Produkt 900768 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900768.

Idź do sklepu internetowego

Nr kat. 900720 POP SA 3P 230

GTIN / EAN 4013364477377, Nr taryfy celnej (EU): 85363030, Waga brutto: 141.37 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

<TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: POP SA 3P 230
Nr kat.: 900720
lub podobny.

Certyfikaty

Dane techniczne

Liczba biegunów	<TRANSLATION_PLACEHOLDER>
Napięcie znamionowe AC (U_N )	<TRANSLATION_PLACEHOLDER> V

SPD+POP+MCB
Układ sieciowy	<TRANSLATION_PLACEHOLDER>
Liczba biegunów	<TRANSLATION_PLACEHOLDER>
Napięcie znamionowe AC (U_N )	<TRANSLATION_PLACEHOLDER> V
Częstotliwość znamionowa (f_N )	<TRANSLATION_PLACEHOLDER> Hz
Zakres temperatury pracy (T_U )	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (L, N) (min.)	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (L, N) (maks.)	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (L1, L2, L3, N) (min.)	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (L1, L2, L3, N) (maks.)	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (PE) (min.)	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (PE) (maks.)	<TRANSLATION_PLACEHOLDER>
Stopień ochrony	<TRANSLATION_PLACEHOLDER>
Szerokość montażowa	<TRANSLATION_PLACEHOLDER> moduł(y), DIN 43880
Montaż	<TRANSLATION_PLACEHOLDER>
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
POP
Przebadane zgodnie z normą	<TRANSLATION_PLACEHOLDER>
Maksymalne napięcie niewyłączające AC	<TRANSLATION_PLACEHOLDER> V
Maksymalne napięcie wyłączające AC	<TRANSLATION_PLACEHOLDER> V
Czas wyłączania przy 400 V AC	<TRANSLATION_PLACEHOLDER> ms
Maksymalny prąd przy 275 V AC	<TRANSLATION_PLACEHOLDER> A
Maksymalny prąd przy 400 V AC	<TRANSLATION_PLACEHOLDER> A
Wskaźnik wyzwolenia	<TRANSLATION_PLACEHOLDER>

Produkt 900720 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900720.

Idź do sklepu internetowego

SPD+POP+MCB / POP+MCB

Dwubiegunowy SPD+POP+MCB

Nr kat. 900780 SPD+POP 2 255 C25

Nie masz uprawnień, by pobrać 900780.stp

Nie masz uprawnień, by pobrać 900780.igs

Nie masz uprawnień, by pobrać 900780.jt

Nie masz uprawnień, by pobrać 900780.dwg

Nie masz uprawnień, by pobrać 900780m_E.dxf

Produkt 900780 został dodany do notatnika.

Do koszyka dodano produkt 900780.

Nr kat. 900781 SPD+POP 2 255 C32

Nie masz uprawnień, by pobrać 900781.stp

Nie masz uprawnień, by pobrać 900781.igs

Nie masz uprawnień, by pobrać 900781.jt

Nie masz uprawnień, by pobrać 900781.dwg

Nie masz uprawnień, by pobrać 900780m_E.dxf

Produkt 900781 został dodany do notatnika.

Do koszyka dodano produkt 900781.

Nr kat. 900782 SPD+POP 2 255 C40

Nie masz uprawnień, by pobrać 900782.stp

Nie masz uprawnień, by pobrać 900782.igs

Nie masz uprawnień, by pobrać 900782.jt

Nie masz uprawnień, by pobrać 900782.dwg

Nie masz uprawnień, by pobrać 900780m_E.dxf

Produkt 900782 został dodany do notatnika.

Do koszyka dodano produkt 900782.

Czterobiegunowy SPD+POP+MCB

Nr kat. 900785 SPD+POP 4 255 C25

Nie masz uprawnień, by pobrać 900785.stp

Nie masz uprawnień, by pobrać 900786.igs

Nie masz uprawnień, by pobrać 900785.jt

Nie masz uprawnień, by pobrać 900785.dwg

Nie masz uprawnień, by pobrać 900785m_E.dxf

Produkt 900785 został dodany do notatnika.

Do koszyka dodano produkt 900785.

Nr kat. 900786 SPD+POP 4 255 C32

Nie masz uprawnień, by pobrać 900786.stp

Nie masz uprawnień, by pobrać 900786.igs

Nie masz uprawnień, by pobrać 900786.jt

Nie masz uprawnień, by pobrać 900786.dwg

Nie masz uprawnień, by pobrać 900785m_E.dxf

Produkt 900786 został dodany do notatnika.

Do koszyka dodano produkt 900786.

Nr kat. 900787 SPD+POP 4 255 C40

Nie masz uprawnień, by pobrać 900787.stp

Nie masz uprawnień, by pobrać 900787.igs

Nie masz uprawnień, by pobrać 900787.jt

Nie masz uprawnień, by pobrać 900787.dwg

Nie masz uprawnień, by pobrać 900785m_E.dxf

Produkt 900787 został dodany do notatnika.

Do koszyka dodano produkt 900787.

Nr kat. 900788 SPD+POP 4 255 C63

Nie masz uprawnień, by pobrać 900788.stp

Nie masz uprawnień, by pobrać 900788.igs

Nie masz uprawnień, by pobrać 900788.jt

Nie masz uprawnień, by pobrać 900788.dwg

Nie masz uprawnień, by pobrać 900785m_E.dxf

Produkt 900788 został dodany do notatnika.

Do koszyka dodano produkt 900788.

Dwubiegunowy POP+MCB

Nr kat. 900760 POP 2 255 C25

Nie masz uprawnień, by pobrać 900760.stp

Nie masz uprawnień, by pobrać 900760.igs

Nie masz uprawnień, by pobrać 900760.jt

Nie masz uprawnień, by pobrać 900761.dwg

Nie masz uprawnień, by pobrać 900760m_E.dxf

Produkt 900760 został dodany do notatnika.

Do koszyka dodano produkt 900760.

Nr kat. 900761 POP 2 255 C32

Nie masz uprawnień, by pobrać 900761.stp

Nie masz uprawnień, by pobrać 900761.igs

Nie masz uprawnień, by pobrać 900761.jt

Nie masz uprawnień, by pobrać 900761.dwg

Nie masz uprawnień, by pobrać 900760m_E.dxf

Produkt 900761 został dodany do notatnika.

Do koszyka dodano produkt 900761.

Nr kat. 900762 POP 2 255 C40

Nie masz uprawnień, by pobrać 900762.stp

Nie masz uprawnień, by pobrać 900762.igs

Nie masz uprawnień, by pobrać 900762.jt
