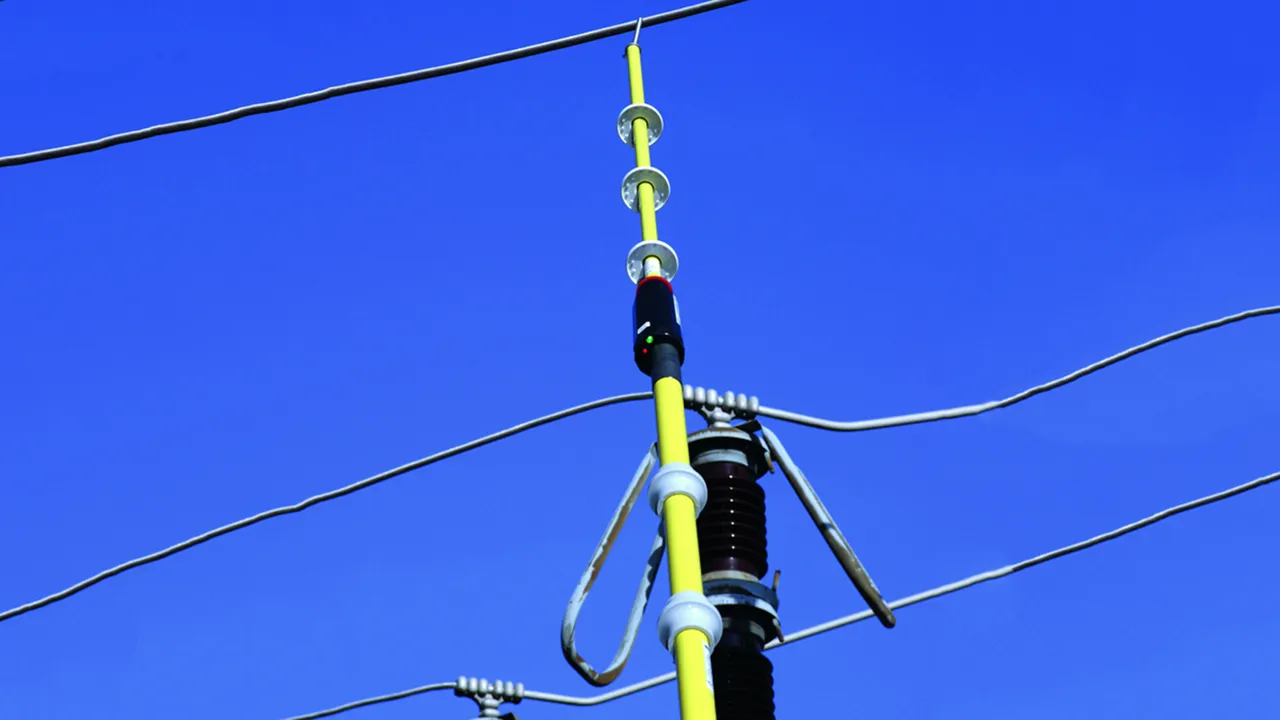

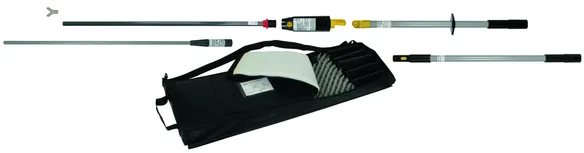

Wskaźnik napięcia PHE III

Bezpieczna kontrola braku napięcia

Niezawodne wskazanie
Łatwość użytkowania
Zestaw do uniwersalnego stosowania
Oszczędność kosztów i miejsca podczas transportu

Szczegóły

Napięcie znamionowe 20 kV / 50 Hz

Kategoria „S” do rozdzielnic i linii napowietrznych.

1 Produkt

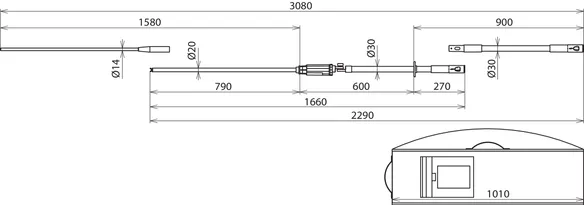

Nr kat. 767724 PHE3S 20 S ZK

GTIN / EAN 4013364125902, Nr taryfy celnej (EU): 90303370, Waga brutto: 4.22 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Certyfikaty

Dane techniczne

Napięcie znamionowe (U_N )	20 kV

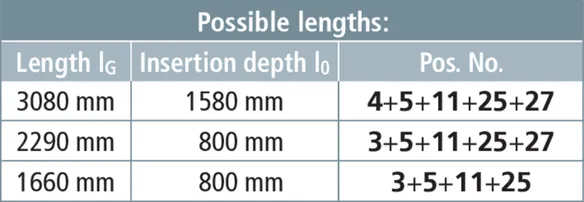

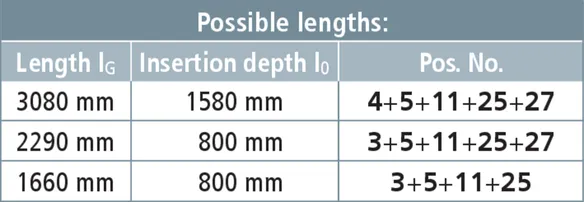

Długość całkowita (l_{G maks} )	3080 mm
Głębokość wprowadzania (I_{O maks} )	1580 mm

Napięcie znamionowe (U_N )	20 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (l_{G maks} )	3080 mm
Głębokość wprowadzania (I_{O maks} )	1580 mm
Norma głowicy pomiarowej	DIN VDE 0682-411 (EN/IEC 61243-1)
Norma uniwersalnego złącza zębatego	DIN VDE 0682-211 (EN/IEC 60832)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Produkt 767724 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767724.

Idź do sklepu internetowego

Napięcie znamionowe 20 kV / 50 Hz

Kategoria „L” do linii napowietrznych.

1 Produkt

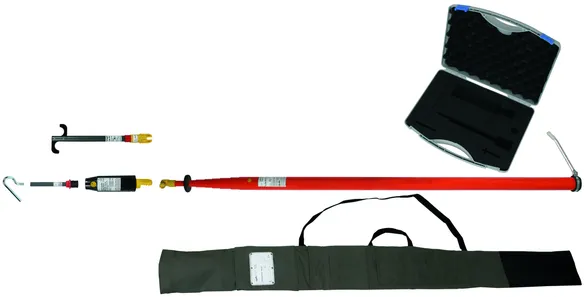

Nr kat. 767725 PHE3S 20 L ZK

GTIN / EAN 4013364125919, Nr taryfy celnej (EU): 90303370, Waga brutto: 9.10 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Napięcie znamionowe (U_N )	20 kV

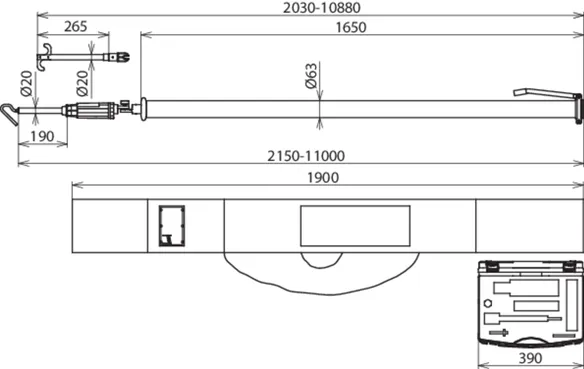

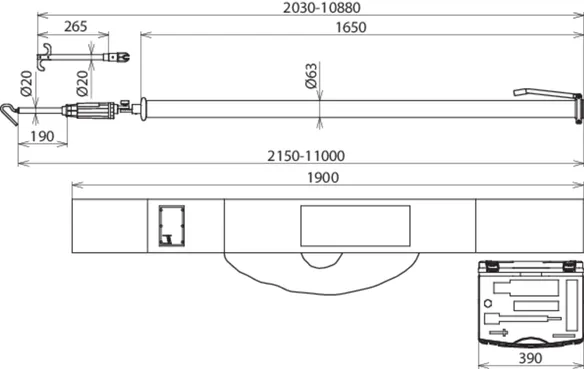

Długość całkowita (l_{G maks} / I_{G min.} )	11000 / 2150 mm
Głębokość wprowadzania (I_O )	190 mm

Napięcie znamionowe (U_N )	20 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	L
Długość całkowita (l_{G maks} / I_{G min.} )	11000 / 2150 mm
Głębokość wprowadzania (I_O )	190 mm
Norma głowicy pomiarowej	DIN VDE 0682-411 (EN/IEC 61243-1)
Norma uniwersalnego złącza zębatego	DIN VDE 0682-211 (EN/IEC 60832)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Produkt 767725 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767725.

Idź do sklepu internetowego

Zakres napięcia znamionowego 60 ... 110 kV / 50 Hz

Kategoria „S” do rozdzielnic i linii napowietrznych.

2 Produkty

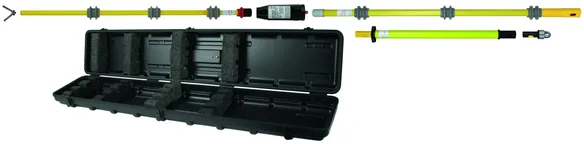

Nr kat. 767980 PHE3S2 60 110 S

GTIN / EAN 4013364125926, Nr taryfy celnej (EU): 90303370, Waga brutto: 6.98 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Certyfikaty

Dane techniczne

Napięcie znamionowe (U_N )	60 ... 110 kV

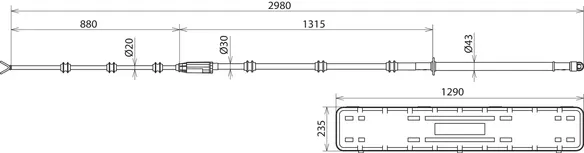

Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm

Napięcie znamionowe (U_N )	60 ... 110 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Produkt 767980 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767980.

Idź do sklepu internetowego

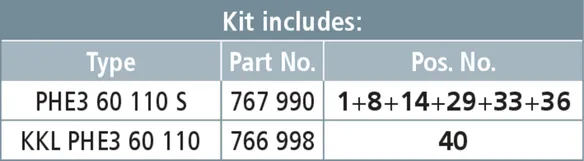

Nr kat. 767990 PHE3 60 110 S

GTIN / EAN 4013364135956, Nr taryfy celnej (EU): 90303370, Waga brutto: 3.48 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Napięcie znamionowe (U_N )	60 ... 110 kV
Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm

Napięcie znamionowe (U_N )	60 ... 110 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Produkt 767990 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767990.

Idź do sklepu internetowego

Zakres napięcia znamionowego 60 ... 110 kV / 50 Hz, KODOWANY

Specjalne groty pomiarowe i urządzenia wskazujące zakodowane do siebie. Tzn. mechanicznie do stosowanego urządzenia wskazującego nie pasuje inny grot pomiarowy. W ten sposób pomyłka z innymi grotami pomiarowymi jest wykluczona.

Kategoria „S” do rozdzielnic i linii napowietrznych w wersji kodowanej.

1 Produkt

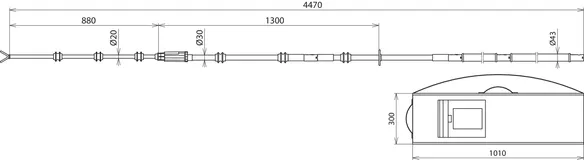

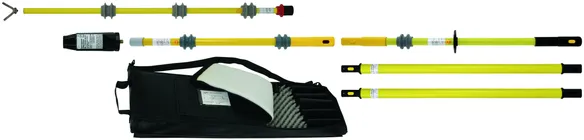

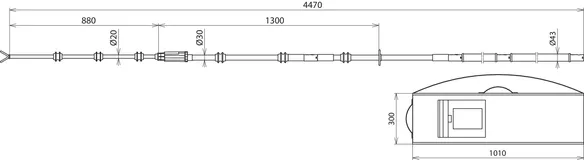

Nr kat. 769712 PHE3S60 110S CSN7774

GTIN / EAN 4013364242517, Nr taryfy celnej (EU): 90303370, Waga brutto: 7.23 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Napięcie znamionowe (U_N )	60 ... 110 kV
Długość całkowita (l_{G maks} / I_{G min.} )	4470 / 2840 mm
Głębokość wprowadzania (I_O )	880 mm

Napięcie znamionowe (U_N )	60 ... 110 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (l_{G maks} / I_{G min.} )	4470 / 2840 mm
Głębokość wprowadzania (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Produkt 769712 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769712.

Idź do sklepu internetowego

Zakres napięcia znamionowego 110 ... 132 kV / 50 oraz 16,7 Hz

Bez zmian zakresu do instalacji trójfazowych 50 Hz i uziemionych centralnie jednofazowych linii sieci trakcyjnej 16,7 Hz.
Brak konieczności stosowania zmian zakresu.

Kategoria „S”

1 Produkt

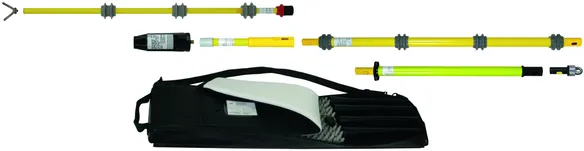

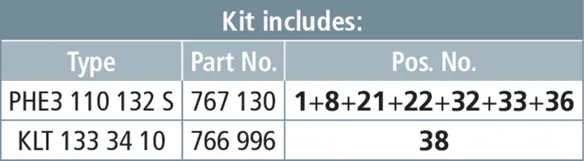

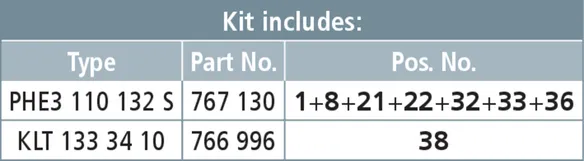

Nr kat. 767131 PHE3S 110 132 S

GTIN / EAN 4013364139411, Nr taryfy celnej (EU): 90303370, Waga brutto: 6.20 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Certyfikaty

Dane techniczne

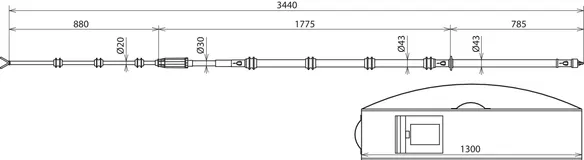

Napięcie znamionowe (U_N )	110 ... 132 kV
Długość całkowita (I_G )	3440 mm
Głębokość wprowadzania (I_O )	880 mm
Nr rysunku DB	3 Eku 710 001
Nr materiału DB	01 101 358

Napięcie znamionowe (U_N )	110 ... 132 kV
Rodzaj napięcia	AC
Częstotliwość	50 i 16,7 Hz
Kategoria	S
Długość całkowita (I_G )	3440 mm
Głębokość wprowadzania (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Nr rysunku DB	3 Eku 710 001
Nr materiału DB	01 101 358

Produkt 767131 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767131.

Idź do sklepu internetowego

Napięcie znamionowe 66 kV / 16,7 Hz

Kategoria „S” do jednostronnie uziemionych instalacji jednofazowych

1 Produkt

Nr kat. 769714 PHE3 66 16.7S SN7705

GTIN / EAN 4013364246768, Nr taryfy celnej (EU): 90303370, Waga brutto: 3.76 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Napięcie znamionowe (U_N )	66 kV
Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm

Napięcie znamionowe (U_N )	66 kV
Rodzaj napięcia	AC
Częstotliwość	16,7 Hz
Kategoria	S
Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Instalacje na zewnątrz
Zastosowanie	Górna sieć jezdna kolei elektrycznych
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Produkt 769714 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769714.

Idź do sklepu internetowego
