Przyłącze ekranu do montażu na szynie DIN (TH35)

  • Przebadana piorunowym prądem udarowym do 5 kA (10/350 µs)
  • Odporny na korozję materiał ze stali nierdzewnej
  • Stałe połączenie ekranu przez element sprężynowy

Zaciski ekranu

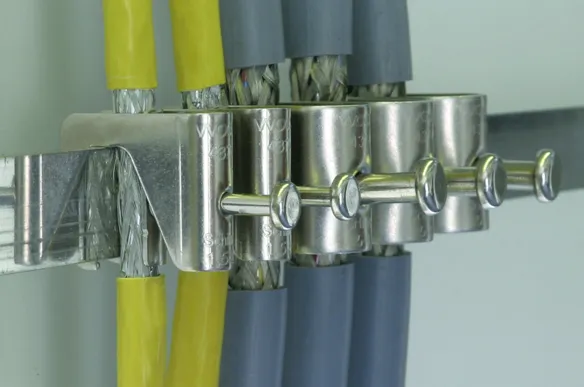

Zacisk do uziemiania ekranów kabli do uziemienia ekranu kabla na szynie zbiorczej (18x3). Do piorunowych połączeń wyrównawczych. Możliwe jest doposażenie bez przerywania ekranu przewodu – montaż bez użycia narzędzi.

2 Produkty

Nr kat. 919010 SAK 6.5 SN MS

GTIN / EAN 4013364071612, Nr taryfy celnej (EU): 85369095, Waga brutto: 13.00 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe

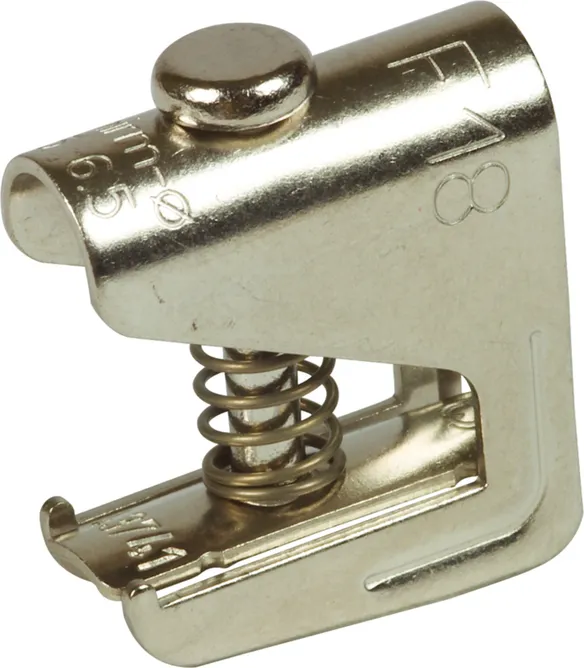

Zacisk do uziemiania ekranów kabli SAK 6.5 SN MS
Zacisk do uziemiania ekranów kabli
do drutów okrągłych SAS 1
1,5 – 6,5 mm, mosiądz niklowany,
do uziemienia ekranu kabla
na szynie zbiorczej 18 x 3 mm ze
sprężynowym elementem dociskowym

Producent: DEHN
Typ: SAK 6.5 SN MS
Nr kat.: 919010
lub podobny.



Dane techniczne

Wytrzymałość na prąd piorunowy (10/350 µs) 5 kA
Zakres zacisku (drut) 1,5-6,5 mm
Materiał mosiądz niklowany
Montaż szyna SN 18x3 CU 1000

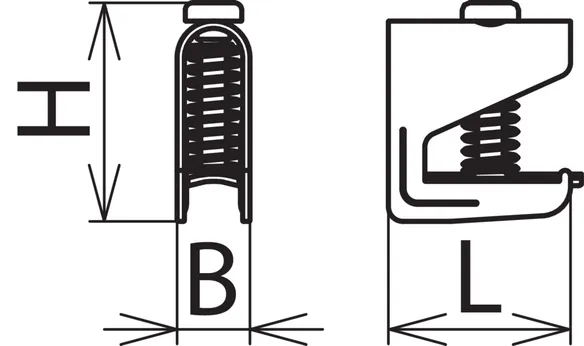

Wymiary (szer x dł x wys) 10 x 25 x 40 mm

Produkt 919010 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 919010.

Idź do sklepu internetowego

Nr kat. 919011 SAK 11 SN MS

GTIN / EAN 4013364071605, Nr taryfy celnej (EU): 85369095, Waga brutto: 27.70 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe

Zacisk do uziemiania ekranów kabli SAK 11 SN MS
Zacisk do uziemiania ekranów kabli
do drutów okrągłych SAS 2
5,0 – 11 mm, mosiądz niklowany,
do uziemienia ekranu kabla
na szynie zbiorczej 18 x 3 mm ze
sprężynowym elementem dociskowym

Producent: DEHN
Typ: SAK 11 SN MS
Nr kat.: 919011
lub podobny.



Dane techniczne

Wytrzymałość na prąd piorunowy (10/350 µs) 5 kA
Zakres zacisku (drut) 5-11 mm
Materiał mosiądz niklowany
Montaż szyna SN 18x3 CU 1000
Wymiary (szer x dł x wys) 17 x 25 x 47 mm

Produkt 919011 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 919011.

Idź do sklepu internetowego

Szyna zbiorcza SN

Szyna montażowa do wyposażenia w zaciski do uziemiania ekranów kabli. Do montażu na wspornikach szynowych.

1 Produkt

Nr kat. 919016 SN 18X3 CU 1000

GTIN / EAN 4013364071551, Nr taryfy celnej (EU): 74072900, Waga brutto: 479.19 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

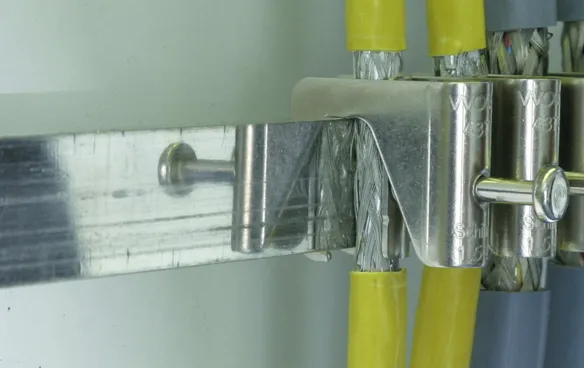

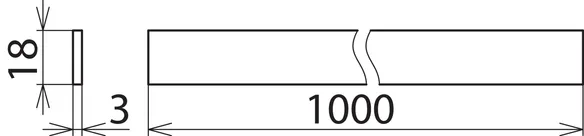

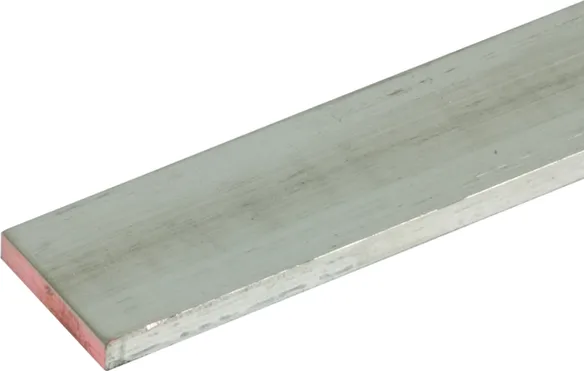

Szyna montażowa do wyposażenia w zaciski do uziemiania ekranów kabli SN 18X3 CU 1000
Szyna zbiorcza
18 x 3 mm, cynowana CU SN,
dł. 1000 mm, do montażu na łączniku szynowym
do wyposażenia w zaciski do uziemiania ekranów kabli

Producent: DEHN
Typ: SN 18X3 CU 1000
Nr kat.: 919016
lub podobny.



Dane techniczne

Materiał miedź cynowana
Montaż łącznik szynowy
Wymiary (szer x dł x wys) 18 x 1000 x 3 mm

Produkt 919016 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 919016.

Idź do sklepu internetowego

Łącznik szynowy jednostronny

Łącznik szynowy do konstrukcji uziemionych, do montażu na wspornikach szynowych. Niskoimpedancyjny element połączeniowy zacisków do uziemiania ekranów kabli przez szynę zbiorczą do szyny.

1 Produkt

Nr kat. 919012 SH1 18X3 ST

GTIN / EAN 4013364071599, Nr taryfy celnej (EU): 85389099, Waga brutto: 39.90 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

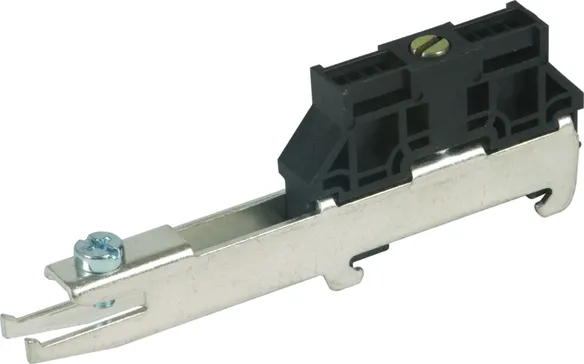

Łącznik szynowy jednostronny SH1 18X3 ST
Łącznik szynowy
jednostronny SH 1,
stal cynowana do szyny zbiorczej 18 x 3 mm,
do montażu na szynach 35 mm zgodnie z
EN 60715, projekt systemu, uziemiony
Wykonanie: styk jednostronny

Producent: DEHN
Typ: SH1 18X3 ST
Nr kat.: 919012
lub podobny.



Dane techniczne

Wykonanie styk jednostronny
Materiał stal cynowana
Montaż szyna 35 mm zgodnie z EN 60715

Produkt 919012 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 919012.

Idź do sklepu internetowego

Łącznik szynowy izolowany

Łącznik szynowy do konstrukcji izolowanych, do montażu na wspornikach szynowych lub poprzez przyłączenie śrubowe.

1 Produkt

Nr kat. 919014 SH 18X3 K

GTIN / EAN 4013364071575, Nr taryfy celnej (EU): 39269097, Waga brutto: 5.30 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe

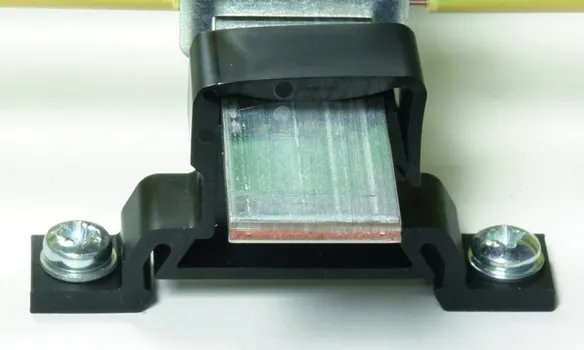

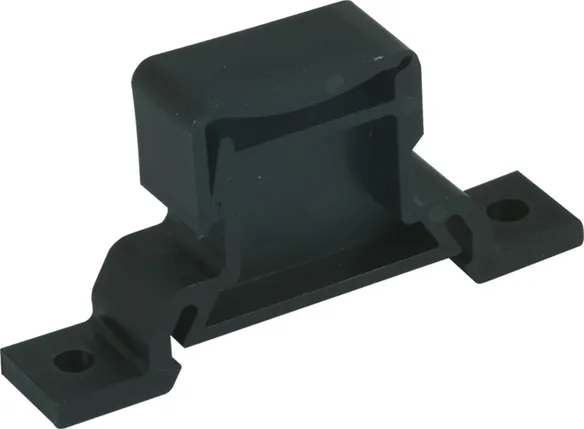

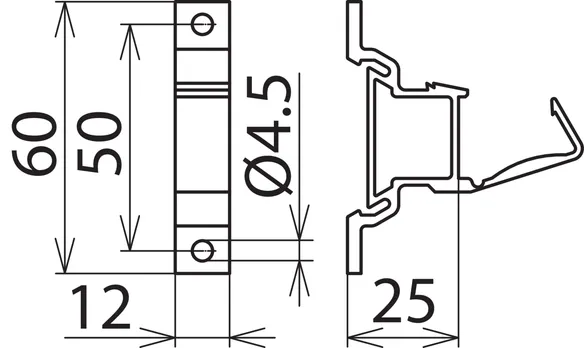

Łącznik szynowy do konstrukcji izolowanych SH 18X3 K
Łącznik szynowy
Tworzywo sztuczne w kolorze czarnym, SH 3,
do szyny zbiorczej 18 x 3 mm,
do montażu na szynach 35 mm zgodnie z
EN 60715, projekt systemu, izolowany

Producent: DEHN
Typ: SH 18X3 K
Nr kat.: 919014
lub podobny.



Dane techniczne

Materiał tworzywo sztuczne
Kolor czarny 1
Montaż szyna DIN lub płyta montażowa

Produkt 919014 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 919014.

Idź do sklepu internetowego

Zacisk PE na szynę SN

Szczególnie do izolowanych konstrukcji szyn zbiorczych, np. z pośrednim uziemieniem ekranu.

1 Produkt

Nr kat. 919015 AK 35 SN 18X3 GG

GTIN / EAN 4013364071568, Nr taryfy celnej (EU): 85369095, Waga brutto: 15.40 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

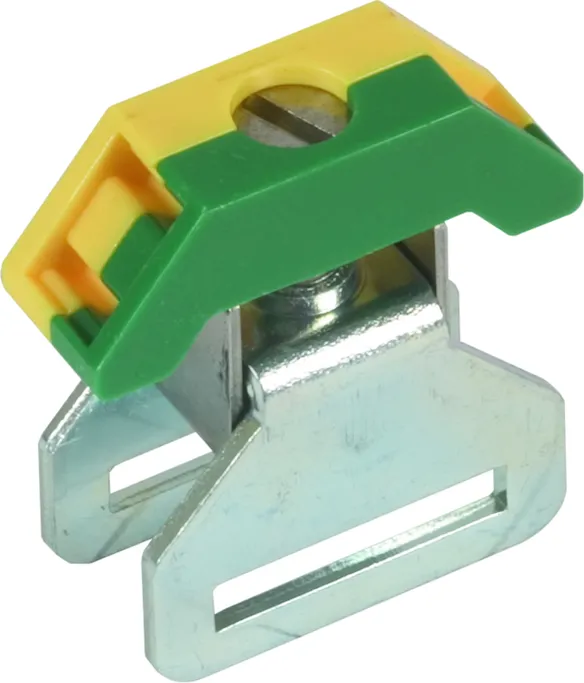

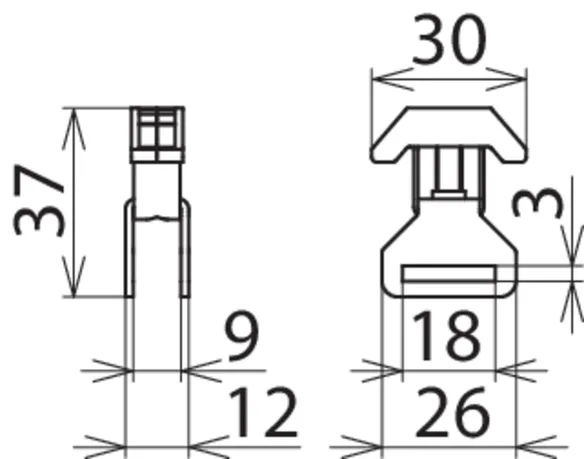

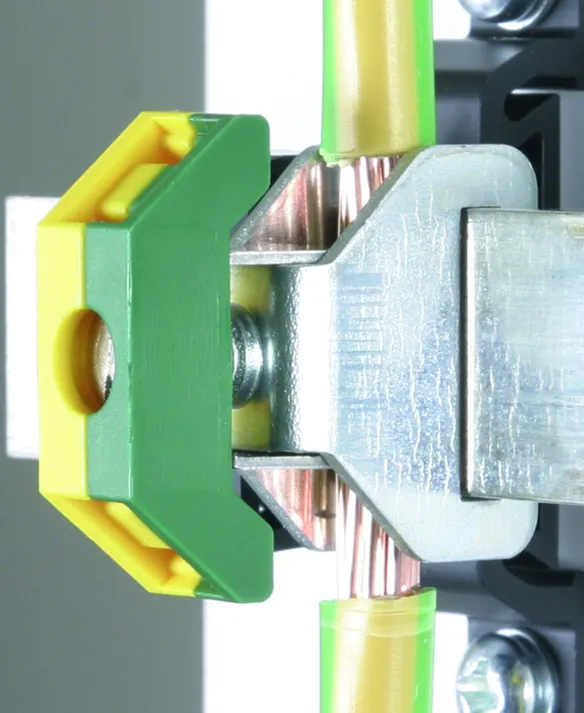

Zacisk przyłączeniowy zielony/żółty AK 35 SN 18X3 GG
Zacisk przyłączeniowy AKS
do szyny zbiorczej 18 x 3 mm,
Przekrój maks. 35 mm² zielony/żółty

Producent: DEHN
Typ: AK 35 SN 18X3 GG
Nr kat.: 919015
lub podobny.



Dane techniczne

Przekrój przewodów 35 mm2
Montaż szyna SN

Produkt 919015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 919015.

Idź do sklepu internetowego
