DEHNgate – ograniczniki do połączeń koncentrycznych

Universal surge and combined arresters
Maximum discharge capacity for coaxial systems
Low voltage protection level allows to protect terminal equipment
Contact materials with extremely long endurance

Szczegóły

DGA BNC VC

The space-saving surge arrester with BNC socket can be mounted on DIN rails for protecting video and camera systems. Available with direct (VCD) or indirect shield connection (VCID) depending on the type to avoid ground loops.

2 Produkty

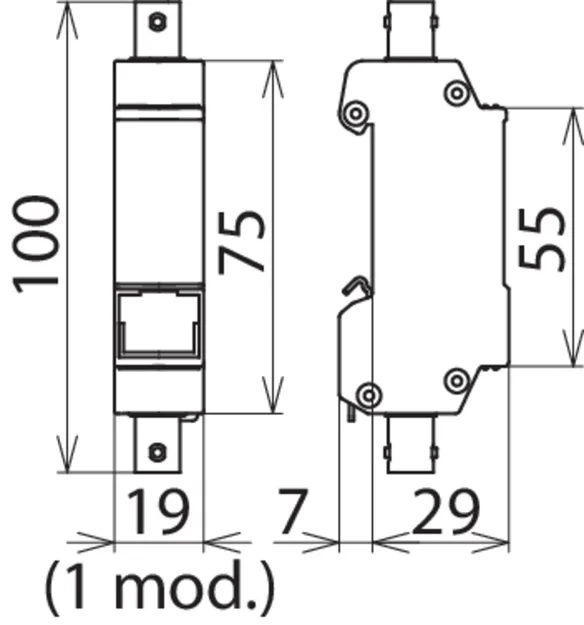

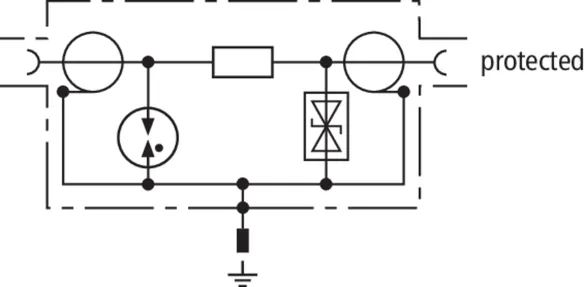

Nr kat. 909710 DGA BNC VCD

GTIN / EAN 4013364118942, Nr taryfy celnej: 85366910, Waga brutto: 126.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

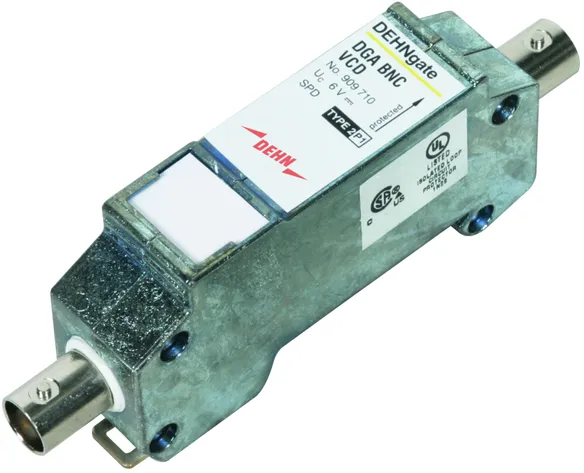

DEHNgate DGA BNC VCD surge arrester with BNC socket connection
DEHNgate surge arrester
SPD class: type 2/P1
Tested to EN 61643-21 for protecting
video systems or Arcnet computer systems
With coaxial BNC socket connection
Shield is always directly earthed
Największe napięcie trwałej pracy DC: 6,4 V
D1 Piorunowy prąd udarowy (10/350 µs): 1 kA
Zakres częstotliwości: 0-300 MHz

Producent: DEHN
Typ: DGA BNC VCD
Nr kat.: 909710
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	6,4 V
Prąd znamionowy (I_L )	0,1 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-ekran (I_n )	5 kA
Zakres częstotliwości	0-300 MHz
Przyłączenie (wejście / wyjście)	gniazdo BNC / gniazdo BNC
Certyfikaty	CSA, UL

Klasa SPD	T
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,4 V
Prąd znamionowy (I_L )	0,1 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) ekran-PG (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-ekran (I_n )	5 kA
Napięciowy poziom ochrony linia-ekran przy I_nC2 (U_p )	≤ 35 V
Napięciowy poziom ochrony linia-ekran przy 1 kV/µs C3 (U_p )	≤ 13 V
Zakres częstotliwości	0-300 MHz
Tłumienność wtrąceniowa przy 160 MHz	≤ 0,4 dB
Tłumienność wtrąceniowa przy 300 MHz	≤ 3 dB
Tłumienność odbiciowa przy 130 MHz	≥ 20 dB
Tłumienność odbiciowa przy 300 MHz	≥ 8 dB
Impedancja falowa (Z)	50 Ω
Impedancja szeregowa na linię	4,7 Ω
Pojemność własna linia-ekran (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	IP 10
Montaż	szyna 35 mm zgodnie z EN 60715
Przyłączenie (wejście / wyjście)	gniazdo BNC / gniazdo BNC
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	odlew cynkowy
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL

Produkt 909710 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909710.

Idź do sklepu internetowego

Nr kat. 909711 DGA BNC VCID

GTIN / EAN 4013364118980, Nr taryfy celnej: 85366910, Waga brutto: 127.50 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

DEHNgate DGA BNC VCID surge arrester with BNC socket connection
DEHNgate surge arrester
SPD class: type 2/P1
Tested to EN 61643-21 for protecting
video systems or Arcnet computer systems
With coaxial BNC socket connection
Shield is earthed indirectly to avoid leakage pick up
Największe napięcie trwałej pracy DC: 6,4 V
D1 Piorunowy prąd udarowy (10/350 µs): 1 kA
Zakres częstotliwości: 0-300 MHz

Producent: DEHN
Typ: DGA BNC VCID
Nr kat.: 909711
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	6,4 V
Prąd znamionowy (I_L )	0,1 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-ekran (I_n )	5 kA
Zakres częstotliwości	0-300 MHz
Przyłączenie (wejście / wyjście)	gniazdo BNC / gniazdo BNC
Certyfikaty	CSA, UL

Klasa SPD	T
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,4 V
Prąd znamionowy (I_L )	0,1 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) ekran-PG (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-ekran (I_n )	5 kA
Napięciowy poziom ochrony linia-ekran przy I_nC2 (U_p )	≤ 35 V
Napięciowy poziom ochrony ekran-PG przy I_nC2 (U_p )	≤ 650 V
Napięciowy poziom ochrony linia-ekran przy 1 kV/µs C3 (U_p )	≤ 13 V
Napięciowy poziom ochrony ekran-PG przy 1 kV/µs C3 (U_p )	≤ 600 V
Zakres częstotliwości	0-300 MHz
Tłumienność wtrąceniowa przy 160 MHz	≤ 0,4 dB
Tłumienność wtrąceniowa przy 300 MHz	≤ 3 dB
Tłumienność odbiciowa przy 130 MHz	≥ 20 dB
Tłumienność odbiciowa przy 300 MHz	≥ 10 dB
Impedancja falowa (Z)	50 Ω
Impedancja szeregowa na linię	4,7 Ω
Pojemność własna linia-ekran (C)	≤ 25 pF
Pojemność własna ekran-PG (C)	≤ 20 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	IP 10
Montaż	szyna 35 mm zgodnie z EN 60715
Przyłączenie (wejście / wyjście)	gniazdo BNC / gniazdo BNC
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	odlew cynkowy
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL

Produkt 909711 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909711.

Idź do sklepu internetowego

DGA TV

DGA ... TV arresters with F connection for remote supply protect 75-ohm satellite and broadband cable systems and fulfil the high shielding requirements of class A according to EN 50083-2. They allow space-saving installation in all common TV and satellite applications and are available as lightning current arresters, surge arresters as well as combined lightning current and surge arresters with integrated measuring output, allowing the system to be easily tested.

3 Produkty

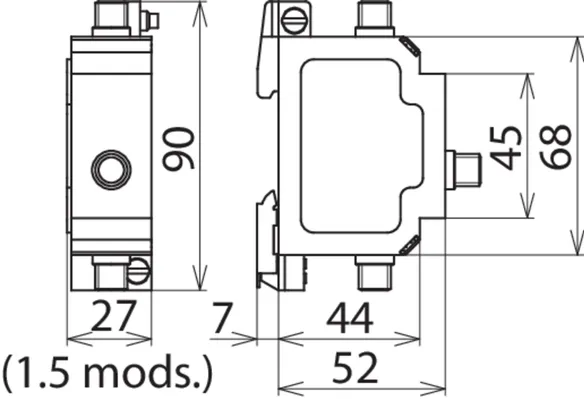

Nr kat. 909703 DGA FF TV

GTIN / EAN 4013364085664, Nr taryfy celnej: 85363010, Waga brutto: 233.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

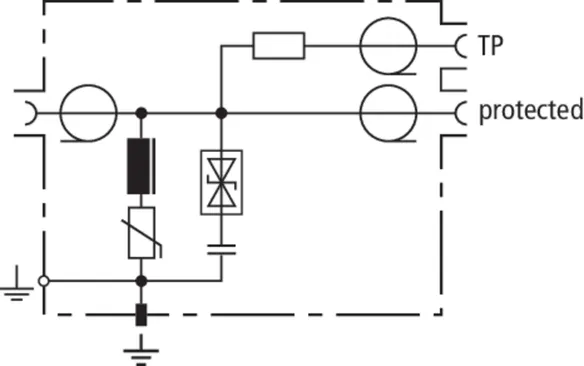

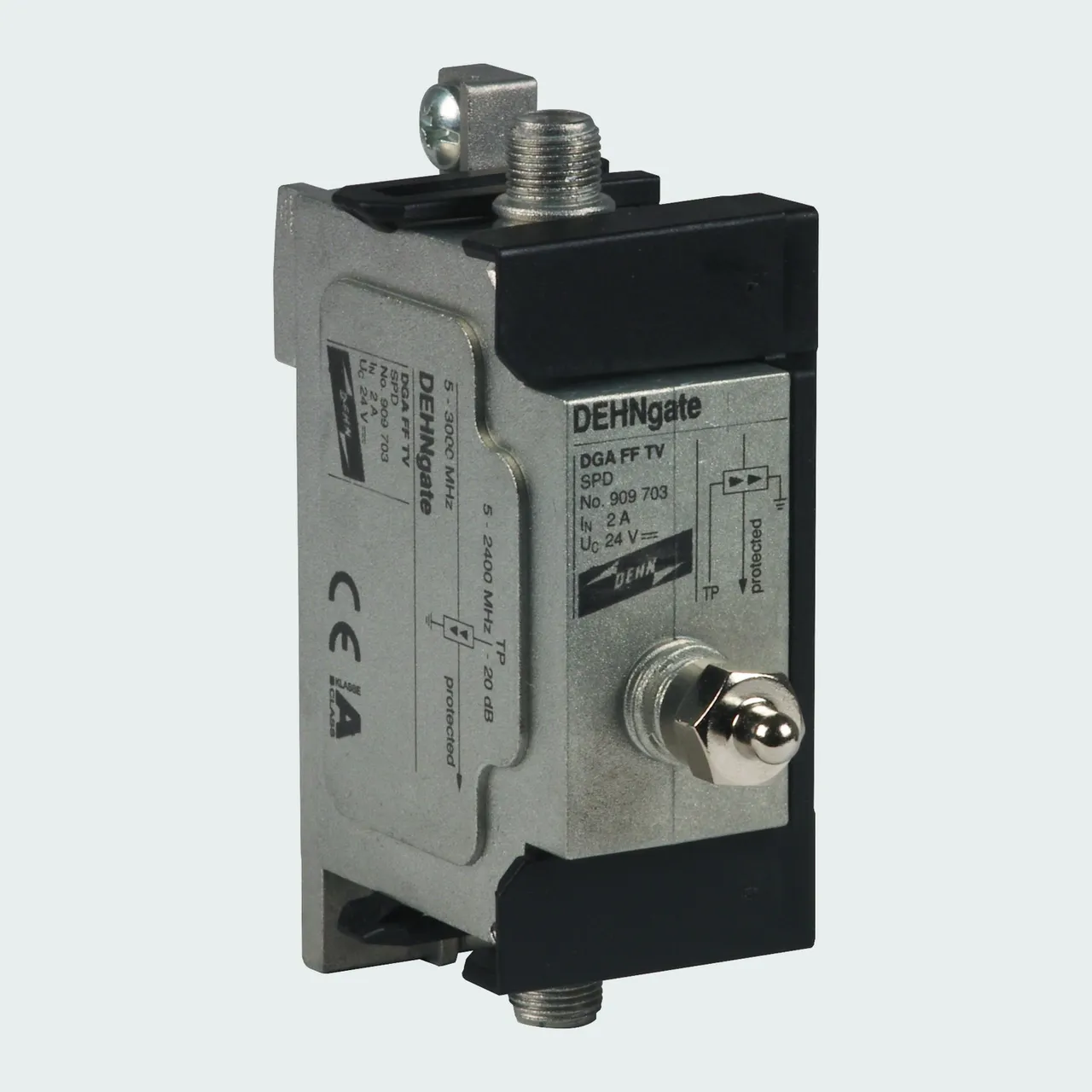

DEHNgate DGA FF TV surge arrester
DEHNgate surge arrester
SPD class: type 3/P1
With integrated measuring / test output for
coaxial 75-ohm TV and SAT systems, tested
to EN 61643-21, energy-coordinated with DGA GF TV
lightning current arrester, suitable for remote
supply, wall-mounted adapter and two F-connectors
included
Class A product
Największe napięcie trwałej pracy DC: 24 V
D1 Piorunowy prąd udarowy (10/350 µs): 0,2 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 1,5 kA
Zakres częstotliwości: DC / 5-3000 MHz

Producent: DEHN
Typ: DGA FF TV
Nr kat.: 909703
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	{
Największe napięcie trwałej pracy DC (U_C )	24 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	0,2 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1,5 kA
Zakres częstotliwości	DC / 5-3000 MHz
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F

Klasa SPD	{
Największe napięcie trwałej pracy DC (U_C )	24 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	0,2 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1,5 kA
Napięciowy poziom ochrony przy I_impD1 (U_P )	≤ 230 V
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 300 V
Napięciowy poziom ochrony przy 1 kV/µs C3 (U_P )	≤ 60 V
Zakres częstotliwości	DC / 5-3000 MHz
Tłumienność wtrąceniowa 5-862 MHz typ.	1,2 dB
Tłumienność wtrąceniowa 862-2400 MHz typ.	1,4 dB
Tłumienność wtrąceniowa 2400-3000 MHz typ.	2 dB
Tłumienność odbiciowa	≥ 14 dB
Tłumienność odbiciowa (47-2400 MHz)	≥ 18 dB (-1,5 dB/oktawę)
Tłumienność odbiciowa gniazda probierczego (5-47 MHz)	≥ 18 dB
Tłumienność gniazda probierczego po podłączeniu	20 dB
Tłumienność ekranu 5-300 MHz	≥ 85 dB
Tłumienność ekranu 300-470 MHz	≥ 80 dB
Tłumienność ekranu 470-1000 MHz	≥ 75 dB
Tłumienność ekranu 1000-2400 MHz	≥ 55 dB
Impedancja falowa (Z)	75 Ω
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy podłączonych przewodach)	IP 30
Montaż	szyna 35 mm zgodnie z EN 60715 lub montaż naścienny
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F
Uziemienie przez	szyna lub przyłączenie śrubowe
Materiał obudowy	metal
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Akcesoria	2x wtyk F

Produkt 909703 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909703.

Idź do sklepu internetowego

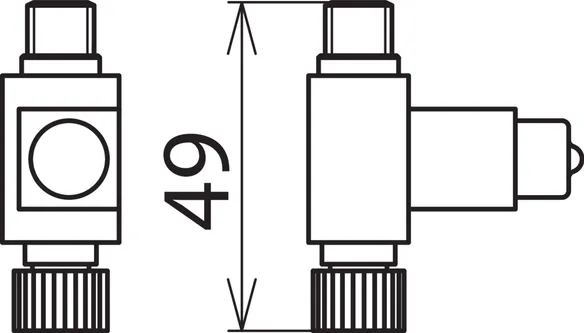

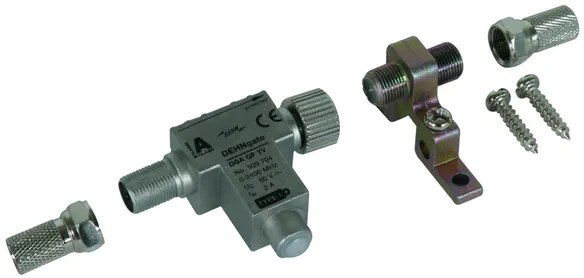

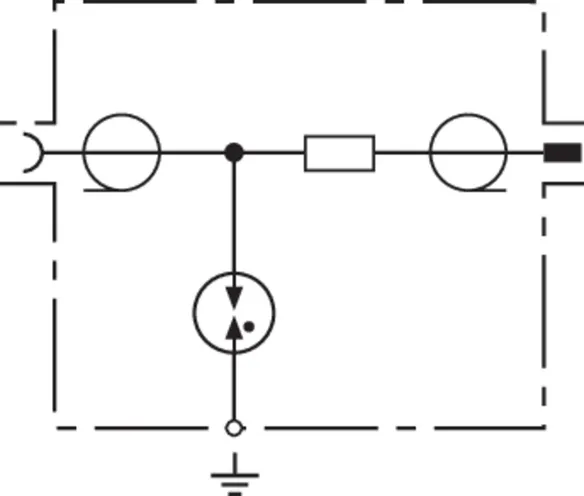

Nr kat. 909704 DGA GF TV

GTIN / EAN 4013364105690, Nr taryfy celnej: 85363010, Waga brutto: 85.50 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

DEHNgate DGA GF TV lightning current arrester
DEHNgate lightning current arrester
SPD class: type 1
For coaxial 75-ohm TV and SAT systems, tested
to EN 61643-21, energy-coordinated with
surge arrester DGA FF TV, suitable for remote
supply, earthing via earthing block, earthing
block and two F-connectors included
Class A product
Największe napięcie trwałej pracy DC: 60 V
D1 Piorunowy prąd udarowy (10/350 µs): 2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Zakres częstotliwości: 0-2400 MHz

Producent: DEHN
Typ: DGA GF TV
Nr kat.: 909704
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	H
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Zakres częstotliwości	0-2400 MHz
Przyłączenie (wejście / wyjście)	gniazdo F / wtyk F

Klasa SPD	H
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Napięciowy poziom ochrony przy I_impD1 (U_P )	≤ 700 V
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 700 V
Napięciowy poziom ochrony przy 1 kV/µs C3 (U_P )	≤ 600 V
Zakres częstotliwości	0-2400 MHz
Tłumienność wtrąceniowa	0,5 dB
Tłumienność odbiciowa	≥ 18 dB (-1,5 dB/oktawę)
Tłumienność ekranu 5-300 MHz	≥ 85 dB
Tłumienność ekranu 300-470 MHz	≥ 80 dB
Tłumienność ekranu 470-1000 MHz	≥ 75 dB
Tłumienność ekranu 1000-2400 MHz	≥ 55 dB
Impedancja falowa (Z)	75 Ω
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy podłączonych przewodach)	IP 30
Montaż	zacisk uziemiający
Przyłączenie (wejście / wyjście)	gniazdo F / wtyk F
Uziemienie przez	szyna uziemiająca z przyłączeniem śrubowym
Materiał obudowy	metal
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Akcesoria	szyna uziemiająca i 2x wtyk F

Produkt 909704 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909704.

Idź do sklepu internetowego

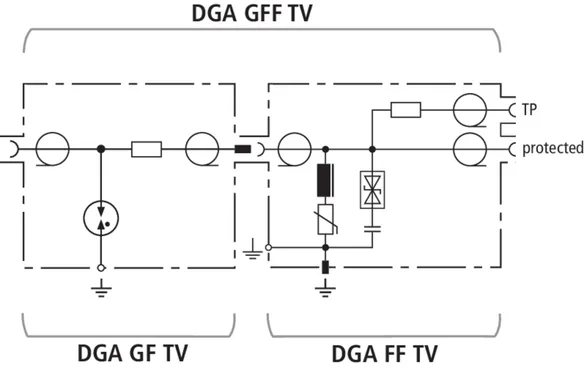

Nr kat. 909705 DGA GFF TV

GTIN / EAN 4013364105706, Nr taryfy celnej: 85363010, Waga brutto: 282.70 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

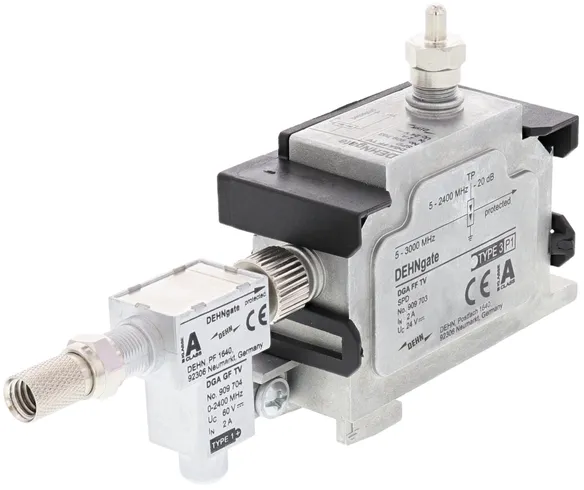

DEHNgate DGA GFF TV combined arrester
DEHNgate combined arrester
SPD class: type 1/P1
With integrated measuring / test output for
coaxial 75-ohm TV and SAT systems, tested
to EN 61643-21 and energy-coordinated acc. to
61643-22, suitable for remote supply, wall-mounted
adapter and two F-connectors included
Class A product
Największe napięcie trwałej pracy DC: 24 V
D1 Piorunowy prąd udarowy (10/350 µs): 2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Zakres częstotliwości: DC / 5-2400 MHz

Producent: DEHN
Typ: DGA GFF TV
Nr kat.: 909705
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	H{
Największe napięcie trwałej pracy DC (U_C )	24 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Zakres częstotliwości	DC / 5-2400 MHz
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F
Certyfikaty	EAC

Klasa SPD	H{
Największe napięcie trwałej pracy DC (U_C )	24 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Napięciowy poziom ochrony przy I_impD1 (U_P )	≤ 230 V
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 300 V
Napięciowy poziom ochrony przy 1 kV/µs C3 (U_P )	≤ 60 V
Zakres częstotliwości	DC / 5-2400 MHz
Tłumienność wtrąceniowa 5-862 MHz typ.	1,7 dB
Tłumienność wtrąceniowa 862-2400 MHz typ.	1,9 dB
Tłumienność odbiciowa (5-8 MHz)	≥ 10 dB
Tłumienność odbiciowa (8-47 MHz)	≥ 14 dB
Tłumienność odbiciowa (47-2400 MHz)	≥ 18 dB (-1,5 dB/oktawę)
Tłumienność odbiciowa gniazda probierczego (5-47 MHz)	≥ 18 dB
Tłumienność gniazda probierczego po podłączeniu	20 dB
Tłumienność ekranu 5-300 MHz	≥ 85 dB
Tłumienność ekranu 300-470 MHz	≥ 80 dB
Tłumienność ekranu 470-1000 MHz	≥ 75 dB
Tłumienność ekranu 1000-2400 MHz	≥ 55 dB
Impedancja falowa (Z)	75 Ω
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy podłączonych przewodach)	IP 30
Montaż	szyna 35 mm zgodnie z EN 60715 lub montaż naścienny
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F
Uziemienie przez	szyna lub przyłączenie śrubowe
Materiał obudowy	metal
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	EAC
Akcesoria	2x wtyk F

Produkt 909705 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909705.

Idź do sklepu internetowego

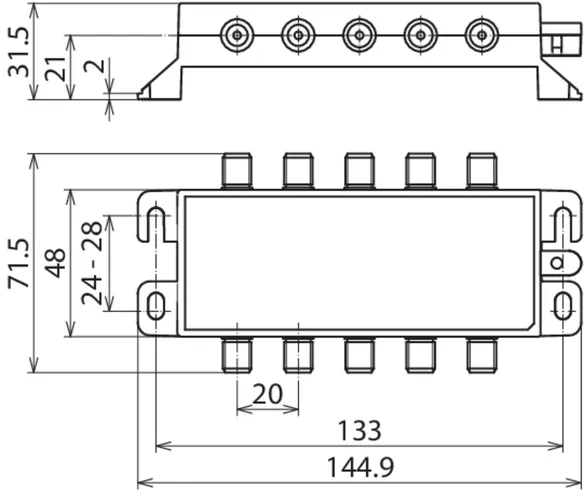

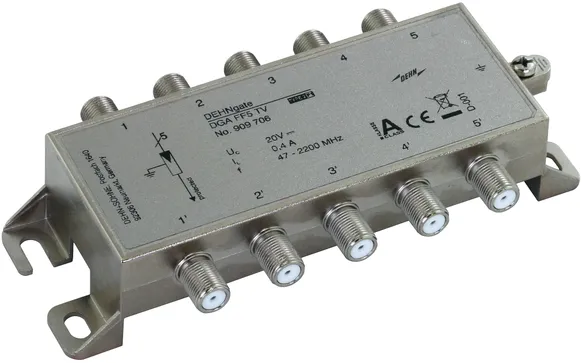

DGA FF5 TV

Five-channel surge arrester for 75 Ohm antenna systems. Special design for SAT antanna splitters and multi-switches. The arrester fulfills the shielding requirements of class A acc. to EN 50083-2. For use at the boundaries of zones 0_B – 2. Delivery includes fastening material, EB conductor and F-Connector adapter for mounting the arrester directly on a multi-switch.

1 Produkt

Nr kat. 909706 DGA FF5 TV

GTIN / EAN 4013364362437, Nr taryfy celnej: 85363010, Waga brutto: 284.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

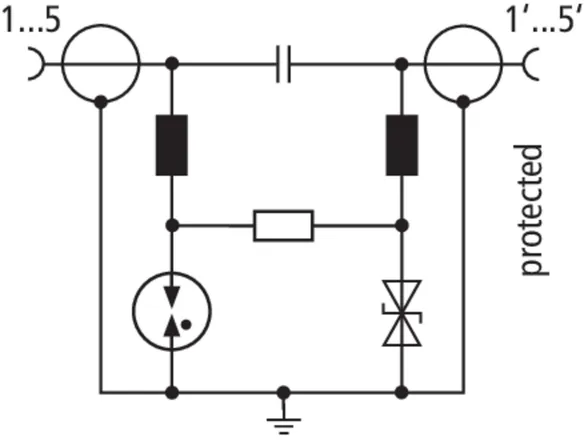

Surge arrester DEHNgate DGA FF5 TV
SPD class Type 2 / P1
Five-channel DEHNgate for
coaxial 75 Ohm TV and SAT
systems, tested acc. to EN 61643-21
Mounting accessories included
Connection for equipotential bonding on enclosure outside
Class A product
Największe napięcie trwałej pracy DC: 20 V
D1 Piorunowy prąd udarowy (10/350 µs): 0,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 10 kA
Zakres częstotliwości: 47-2200 MHz

Producent: DEHN
Typ: DGA FF5 TV
Nr kat.: 909706
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	20 V
Prąd znamionowy (I_L )	0,4 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	0,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Zakres częstotliwości	47-2200 MHz
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	20 V
Prąd znamionowy (I_L )	0,4 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	0,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 500 V
Napięciowy poziom ochrony przy 1 kV/µs C3 (U_P )	≤ 120 V
Zakres częstotliwości	47-2200 MHz
Tłumienność wtrąceniowa 5-2200 MHz typ.	≤ 1 dB
Tłumienność wtrąceniowa 5-2400 MHz typ.	≤ 3 dB
Tłumienność przesłuchu zbliżnego 5-2400 MHz typ.	≥ 40 dB
Impedancja falowa (Z)	75 Ω
Zakres temperatury pracy (T_U )	-25°C ... +55°C
Stopień ochrony	IP 40
Montaż	ściana
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F
Uziemienie przez	obudowa
Materiał obudowy	metal
Kolor	srebrny
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Akcesoria	śruby mocujące, kołki, przewód wyrównawczy

Produkt 909706 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909706.

Idź do sklepu internetowego

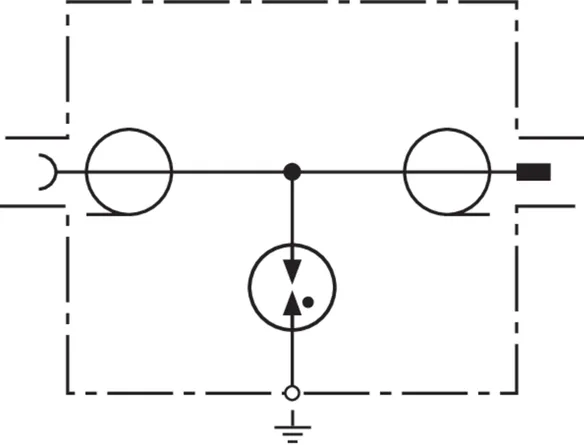

DGA G

Ogranicznik przepięć z wbudowanym iskiernikiem gazowym z możliwością zdalnego zasilania. Specjalnie dostosowany do sieci WLAN wykonanych na bazie przewodów koncentrycznych oraz anten. Dostępny ze złączem SMA, BNC lub N do podłączenia przelotowego.

3 Produkty

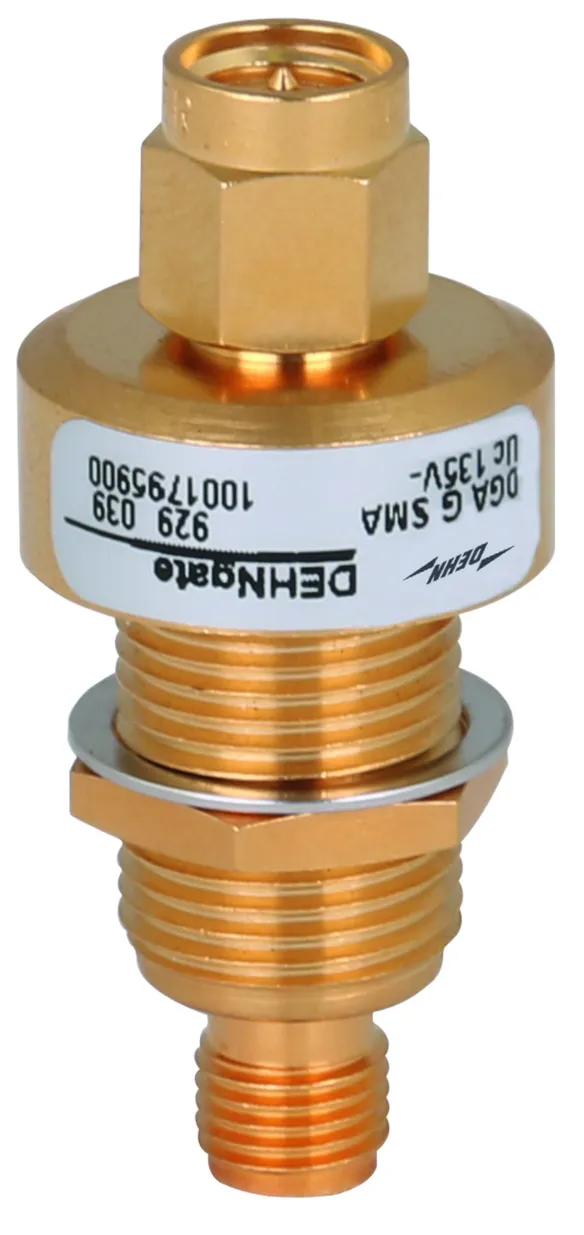

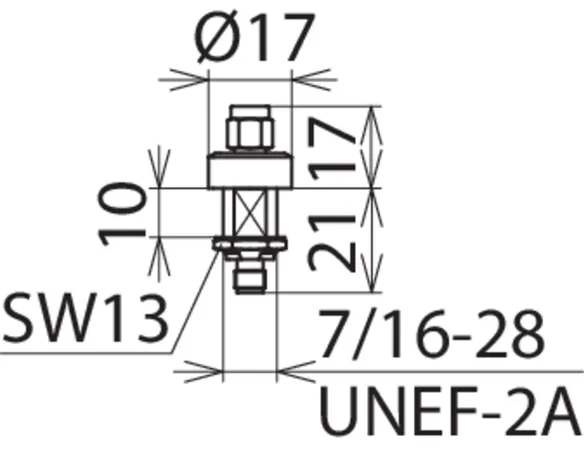

Nr kat. 929039 DGA G SMA

GTIN / EAN 4013364135185, Nr taryfy celnej: 85366910, Waga brutto: 24.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

DEHNgate DGA G SMA surge arrester
DEHNgate surge arrester
SPD class: type 2,
For coaxial 50-ohm antenna systems, tested
to EN 61643-21, suitable for remote supply,
earthing via bushing, firmly integrated coaxial
gas discharge tube
Największe napięcie trwałej pracy DC: 135 V
D1 Piorunowy prąd udarowy (10/350 µs): 1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 5 kA
Zakres częstotliwości: 0-5,8 GHz

Producent: DEHN
Typ: DGA G SMA
Nr kat.: 929039
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	2 A
Maksymalna zdolność przesyłowa	60 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Zakres częstotliwości	0-5,8 GHz
Przyłączenie	gniazdo SMA / wtyk SMA

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	2 A
Maksymalna zdolność przesyłowa	60 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 700 V
Zakres częstotliwości	0-5,8 GHz
Tłumienność wtrąceniowa	≤ 0,2 dB
Tłumienność odbiciowa (DC - 3 GHz)	≥ 20 dB
Tłumienność odbiciowa (3 GHz-5,8 GHz)	≥ 18 dB
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony (przy podłączonych przewodach)	IP 65
Przyłączenie	gniazdo SMA / wtyk SMA
Uziemienie przez	przepust z otworem Ø 11,2 mm
Materiał obudowy	pozłacany mosiądz
Kolor	złoty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Produkt 929039 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929039.

Idź do sklepu internetowego

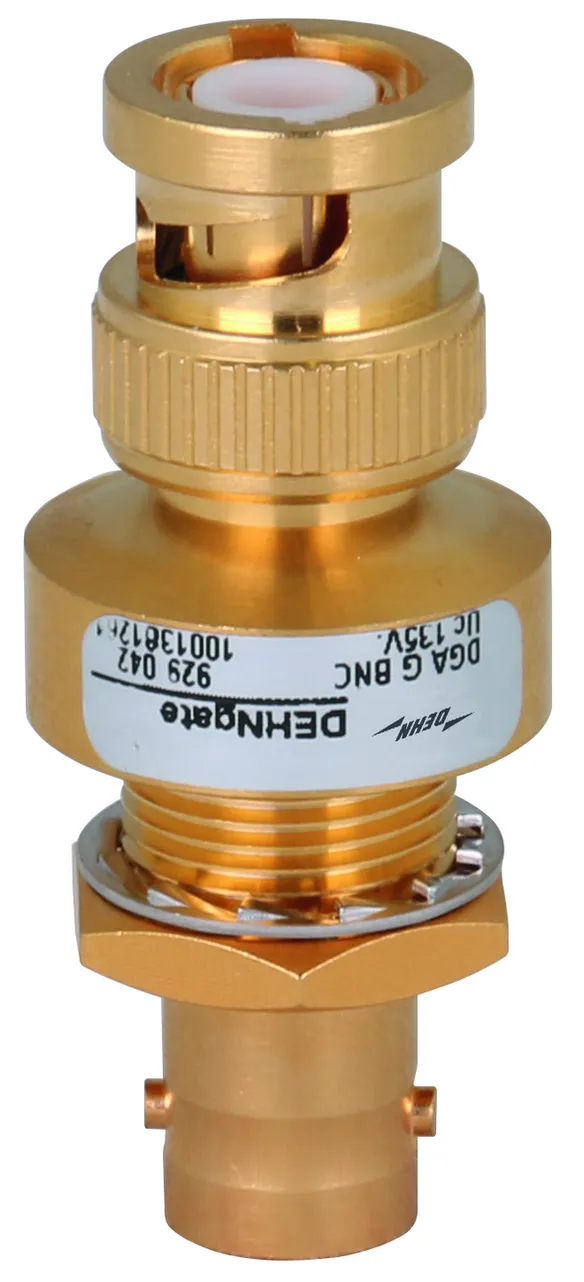

Nr kat. 929042 DGA G BNC

GTIN / EAN 4013364091030, Nr taryfy celnej: 85366910, Waga brutto: 39.20 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

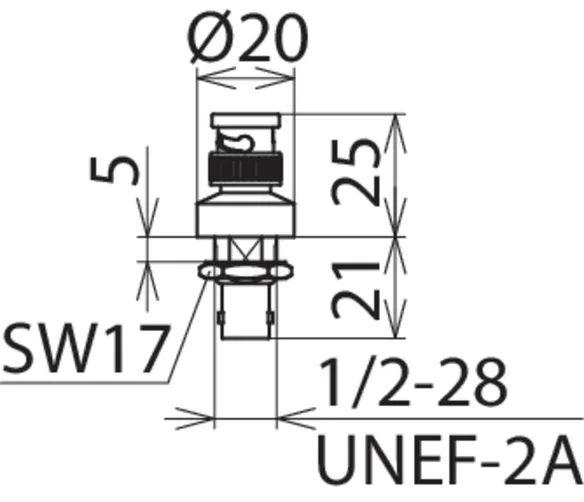

DEHNgate DGA G BNC surge arrester
DEHNgate surge arrester
SPD class: type 2
For coaxial 50-ohm antenna systems, tested
to EN 61643-21, suitable for remote supply,
earthing via bushing, firmly integrated coaxial
gas discharge tube
Największe napięcie trwałej pracy DC: 135 V
D1 Piorunowy prąd udarowy (10/350 µs): 1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 5 kA
Zakres częstotliwości: 0-4 GHz

Producent: DEHN
Typ: DGA G BNC
Nr kat.: 929042
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	3,5 A
Maksymalna zdolność przesyłowa	25 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Zakres częstotliwości	0-4 GHz
Przyłączenie	gniazdo BNC / wtyk BNC

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	3,5 A
Maksymalna zdolność przesyłowa	25 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 650 V
Zakres częstotliwości	0-4 GHz
Tłumienność wtrąceniowa	≤ 0,2 dB
Tłumienność odbiciowa (DC - 3 GHz)	≥ 20 dB
Tłumienność odbiciowa (3 GHz-4 GHz)	≥ 20 dB
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony (przy podłączonych przewodach)	IP 20
Przyłączenie	gniazdo BNC / wtyk BNC
Uziemienie przez	przepust z otworem Ø 12,9 mm
Materiał obudowy	pozłacany mosiądz
Kolor	złoty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Produkt 929042 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929042.

Idź do sklepu internetowego

Nr kat. 929044 DGA G N

GTIN / EAN 4013364091054, Nr taryfy celnej: 85366910, Waga brutto: 86.30 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

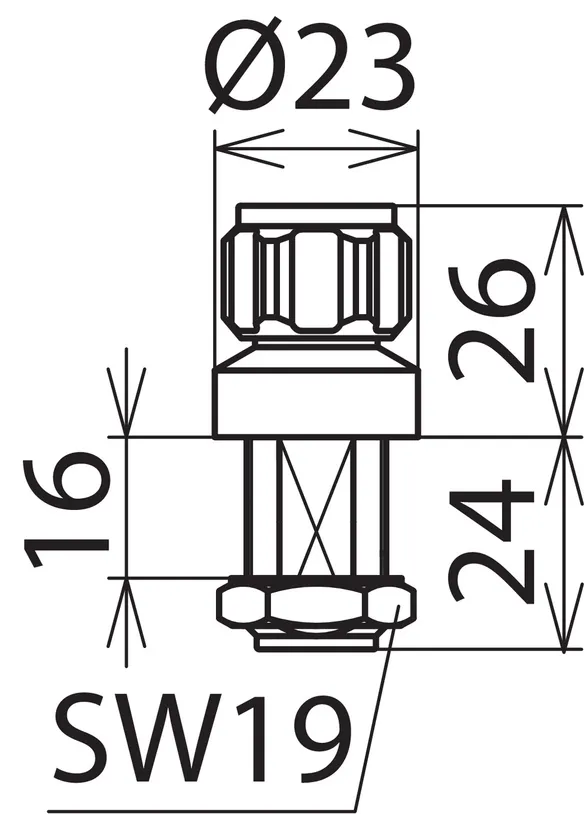

DEHNgate DGA G N surge arrester
DEHNgate surge arrester
SPD class: type 2
For coaxial 50-ohm antenna systems, tested
to EN 61643-21, suitable for remote supply,
earthing via bushing, firmly integrated coaxial
gas discharge tube
Największe napięcie trwałej pracy DC: 135 V
D1 Piorunowy prąd udarowy (10/350 µs): 1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 5 kA
Zakres częstotliwości: 0-5,8 GHz

Producent: DEHN
Typ: DGA G N
Nr kat.: 929044
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	6 A
Maksymalna zdolność przesyłowa	60 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Zakres częstotliwości	0-5,8 GHz
Przyłączenie	gniazdo N / wtyk N

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	6 A
Maksymalna zdolność przesyłowa	60 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 650 V
Zakres częstotliwości	0-5,8 GHz
Tłumienność wtrąceniowa	≤ 0,2 dB
Tłumienność odbiciowa (DC - 5.6 GHz)	≥ 20 dB
Tłumienność odbiciowa (5,6 GHz-5,8 GHz)	≥ 18,5 dB
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony (przy podłączonych przewodach)	IP 65
Przyłączenie	gniazdo N / wtyk N
Uziemienie przez	przepust z otworem Ø 16,2 mm)
Materiał obudowy	pozłacany mosiądz
Kolor	złoty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Produkt 929044 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929044.

Idź do sklepu internetowego

DGA AG

Arrester suitable for remote supply with exchangeable gas discharge tube. Long endurance due to minimum contact erosion resulting from the large-area contact surface of the gas discharge tube.

2 Produkty

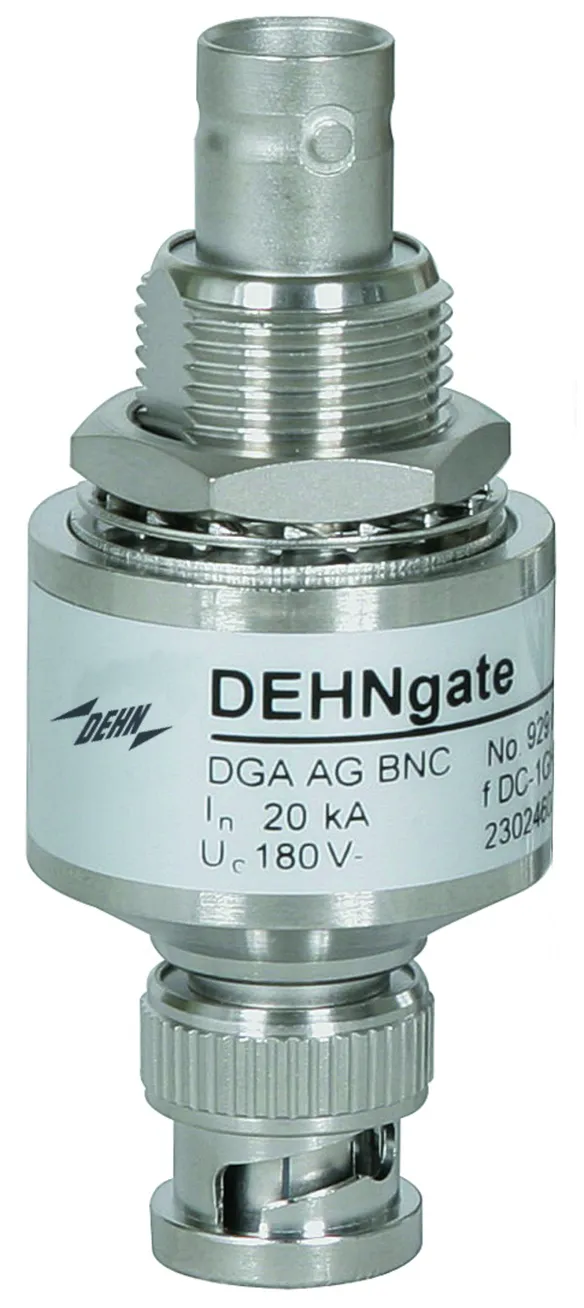

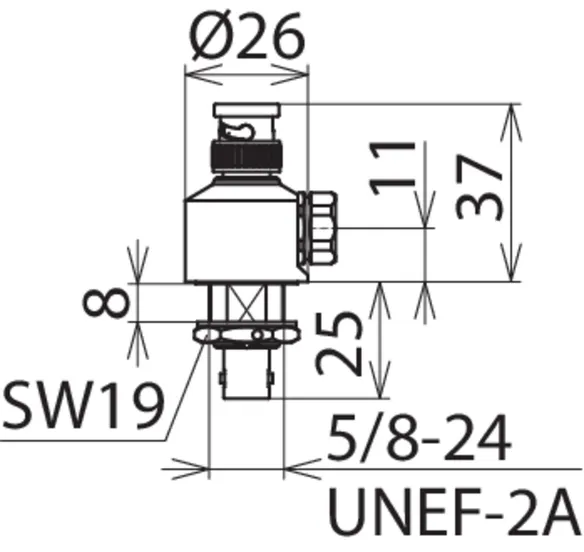

Nr kat. 929043 DGA AG BNC

GTIN / EAN 4013364091047, Nr taryfy celnej: 85366910, Waga brutto: 89.60 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

DEHNgate DGA AG BNC lightning current arrester
DEHNgate lightning current arrester
SPD class: type 1
For coaxial 50-ohm antenna systems,
tested to EN 61643-21, suitable for remote
supply, earthing via bushing, guiding gasket for
exchangeable gas discharge tube
Największe napięcie trwałej pracy DC: 180 V
D1 Piorunowy prąd udarowy (10/350 µs): 5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 20 kA
Zakres częstotliwości: 0-1 GHz

Producent: DEHN
Typ: DGA AG BNC
Nr kat.: 929043
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy (I_L )	3,5 A
Maksymalna zdolność przesyłowa	150 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Zakres częstotliwości	0-1 GHz
Przyłączenie	gniazdo BNC / wtyk BNC

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy (I_L )	3,5 A
Maksymalna zdolność przesyłowa	150 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 850 V
Zakres częstotliwości	0-1 GHz
Tłumienność wtrąceniowa	< 0,1 dB
Tłumienność odbiciowa	≥ 19
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony	IP 20
Przyłączenie	gniazdo BNC / wtyk BNC
Uziemienie przez	przepust z otworem Ø 16,1 mm
Materiał obudowy	mosiądz uszlachetniony powierzchniowo warstwą trójmetalową
Kolor	metal bez pokrycia
Wymienny iskiernik gazowy	tak
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Produkt 929043 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929043.

Idź do sklepu internetowego

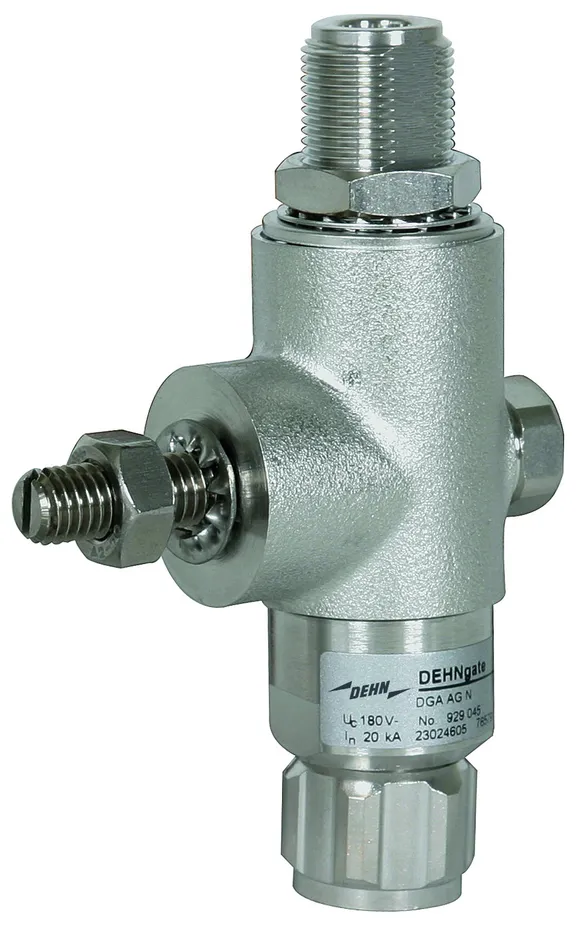

Nr kat. 929045 DGA AG N

GTIN / EAN 4013364091061, Nr taryfy celnej: 85366910, Waga brutto: 266.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

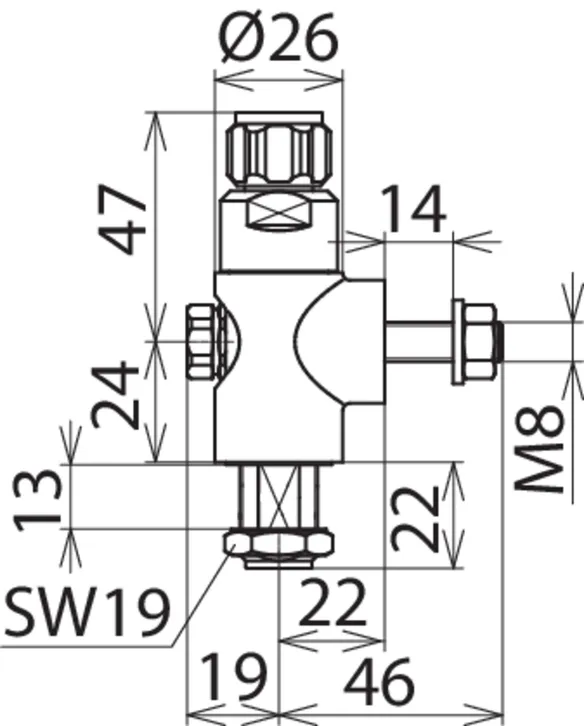

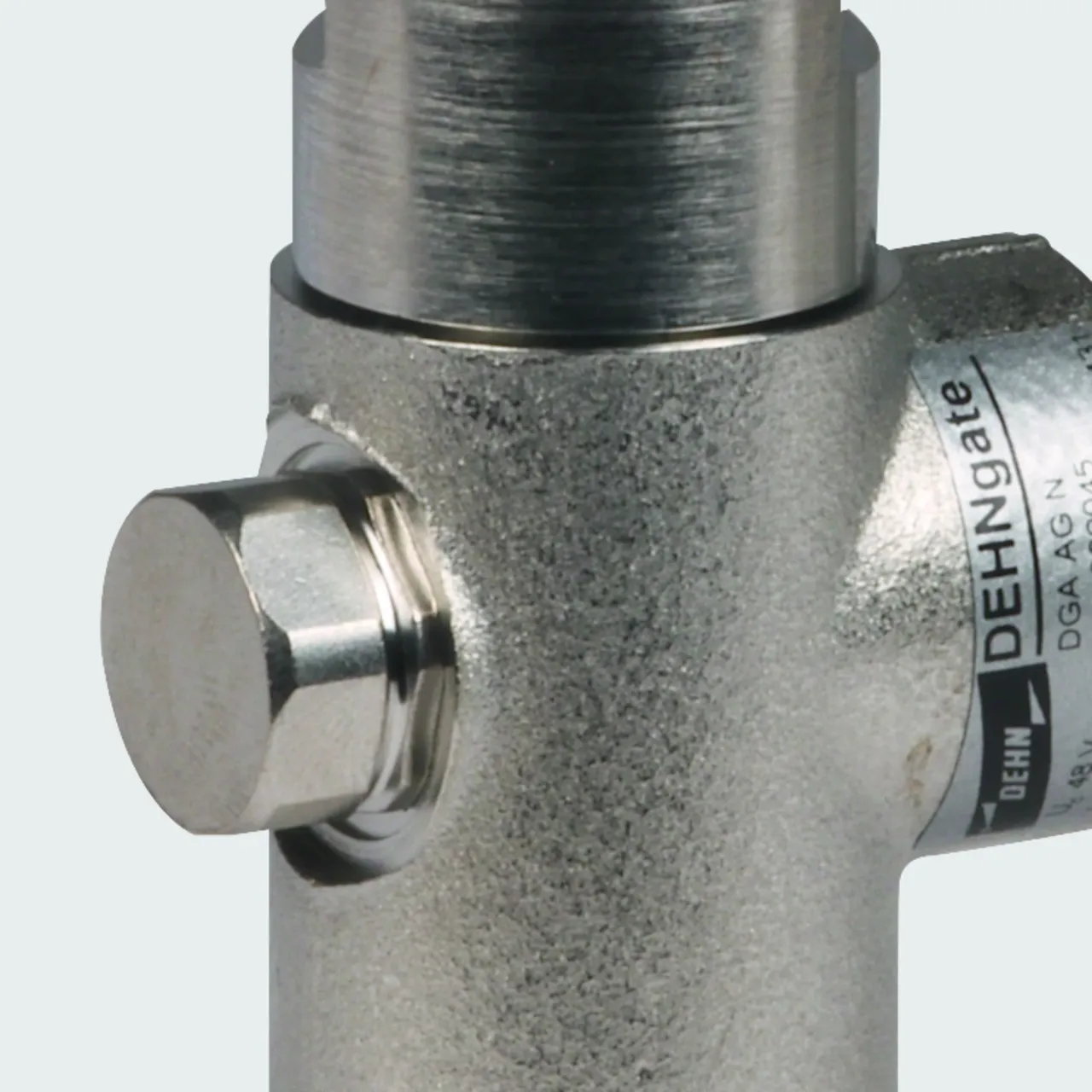

DEHNgate DGA AG N lightning current arrester
DEHNgate lightning current arrester
SPD class: type 1
For coaxial 50-ohm antenna systems,
tested to EN 61643-21, suitable for remote
supply, earthing via bushing or earthing screw,
guiding gasket for exchangeable gas discharge tube
Największe napięcie trwałej pracy DC: 180 V
D1 Piorunowy prąd udarowy (10/350 µs): 5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 20 kA
Zakres częstotliwości: 0-2,5 GHz

Producent: DEHN
Typ: DGA AG N
Nr kat.: 929045
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy (I_L )	6 A
Maksymalna zdolność przesyłowa	150 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Zakres częstotliwości	0-2,5 GHz
Przyłączenie	gniazdo N / wtyk N

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy (I_L )	6 A
Maksymalna zdolność przesyłowa	150 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 850 V
Zakres częstotliwości	0-2,5 GHz
Tłumienność wtrąceniowa	< 0,2 dB
Tłumienność odbiciowa	≥ 20
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony	IP 65
Przyłączenie	gniazdo N / wtyk N
Uziemienie przez	przepust z otworem Ø 16,1 mm lub śruba uziemiająca
Materiał obudowy	mosiądz uszlachetniony powierzchniowo warstwą trójmetalową
Kolor	metal bez pokrycia
Wymienny iskiernik gazowy	tak
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Produkt 929045 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929045.

Idź do sklepu internetowego

DGA LG

Quarter-wave arrester with spark gap for remote supply protects multi-frequency applications (multi-carrier systems) due to minimum passive intermodulation. Broadband device for all 4+3G and LTE services.

1 Produkt

Nr kat. 929146 DGA LG 7 16 MFA

GTIN / EAN 4013364157156, Nr taryfy celnej: 85366910, Waga brutto: 493.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

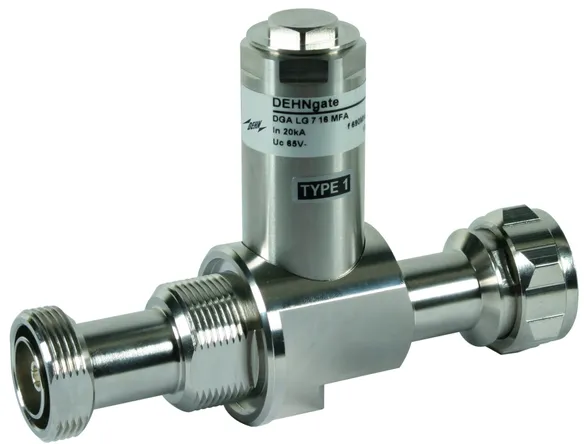

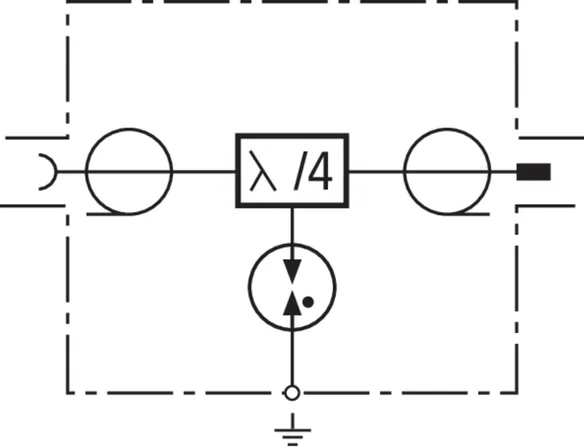

DEHNgate DGA LG 7 16 MFA lightning current arrester
DEHNgate lightning current arrester
SPD class: type 1
for coaxial 50-ohm antenna systems, tested
to EN 61643-21, suitable for remote supply,
maintenance-free quarterwave technology
specifically for multi-carrier applications,
for3+4G and LTE services
Największe napięcie trwałej pracy DC: 65 V
D1 Piorunowy prąd udarowy (10/350 µs): 5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 20 kA
Zakres częstotliwości: 690 MHz-2,7 GHz

Producent: DEHN
Typ: DGA LG 7 16 MFA
Nr kat.: 929146
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	65 V
Prąd znamionowy (I_L )	13 A
Maksymalna zdolność przesyłowa	1500 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Zakres częstotliwości	690 MHz-2,7 GHz
Przyłączenie	gniazdo 7/16 / wtyk 7/16

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	65 V
Prąd znamionowy (I_L )	13 A
Maksymalna zdolność przesyłowa	1500 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 800 V
Zakres częstotliwości	690 MHz-2,7 GHz
Tłumienność wtrąceniowa	≤ 0,1 dB
Tłumienność odbiciowa	≥ 28
Impedancja falowa (Z)	50 Ω
Intermodulacja	średnio -160 dBc @ 2*43 dBm
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony	IP 67
Przyłączenie	gniazdo 7/16 / wtyk 7/16
Uziemienie przez	przepust z otworem Ø 29,5 mm) lub śruba uziemiająca M8
Materiał obudowy	mosiądz uszlachetniony powierzchniowo warstwą trójmetalową
Kolor	metal bez pokrycia
Wymienny iskiernik gazowy	tak
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Produkt 929146 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929146.

Idź do sklepu internetowego

DGA L4

Combined lightning current and surge arrester with maintenance-free quarter-wave technology for multi-frequency applications (multi-carrier systems). The arrester is also capable of discharging high partial lightning currents. No remote supply as the arrester represents an electrical short-circuit for low-frequency signals. Broadband device for all 4+3G services.

2 Produkty

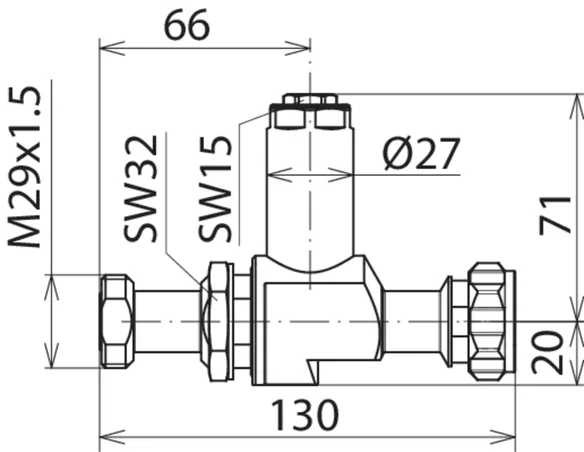

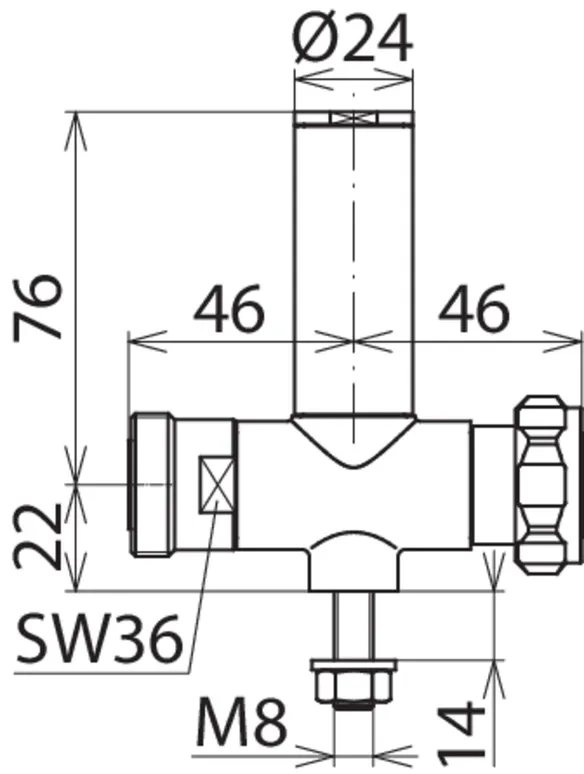

Nr kat. 929047 DGA L4 7 16 S

GTIN / EAN 4013364091085, Nr taryfy celnej: 85366910, Waga brutto: 467.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

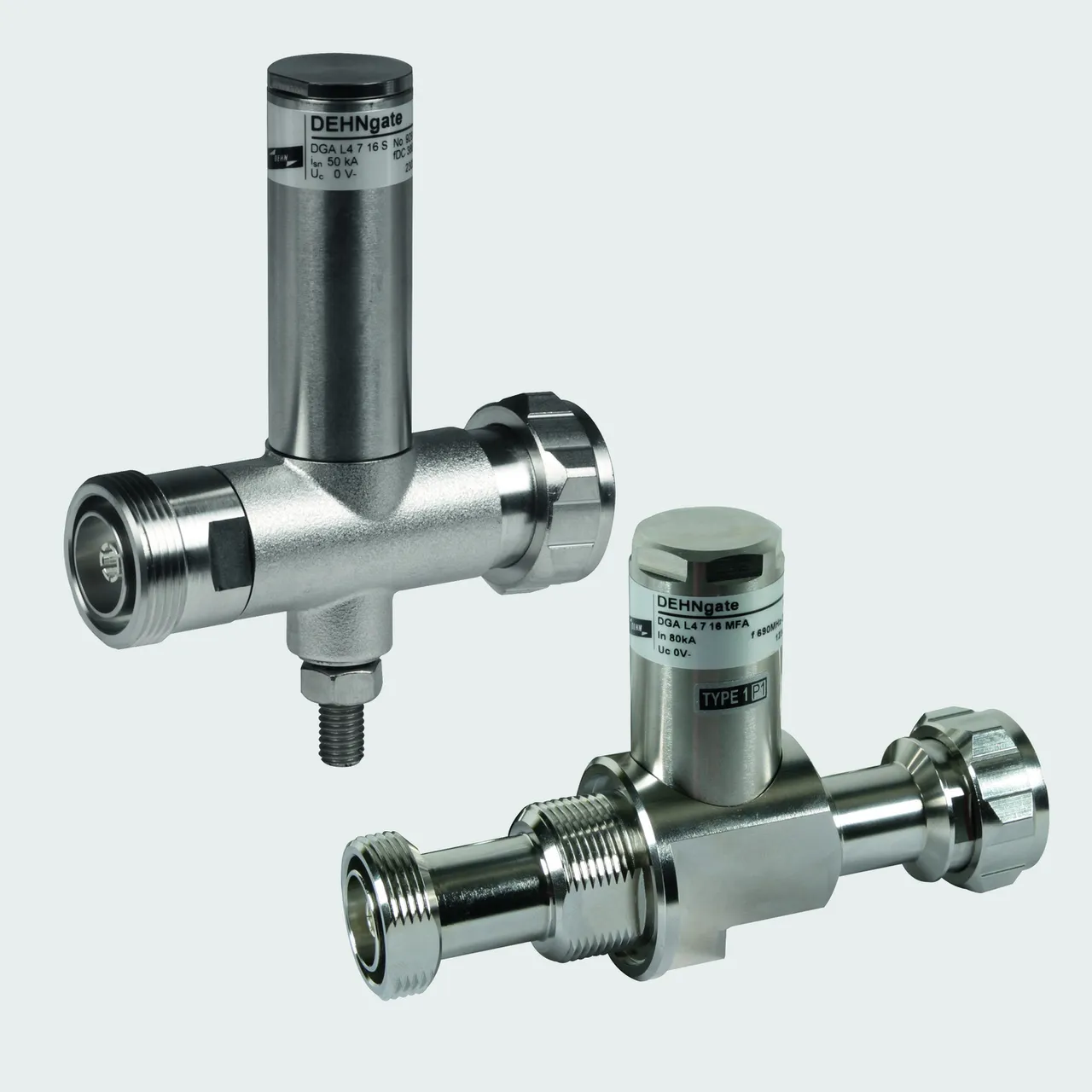

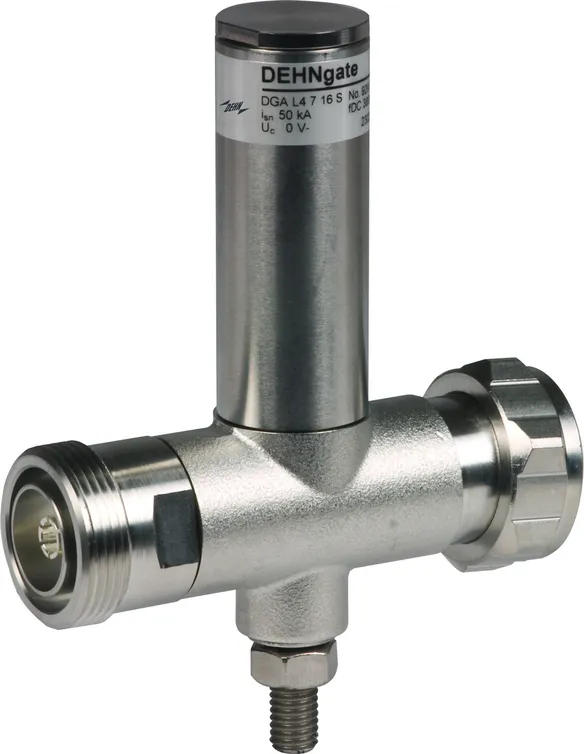

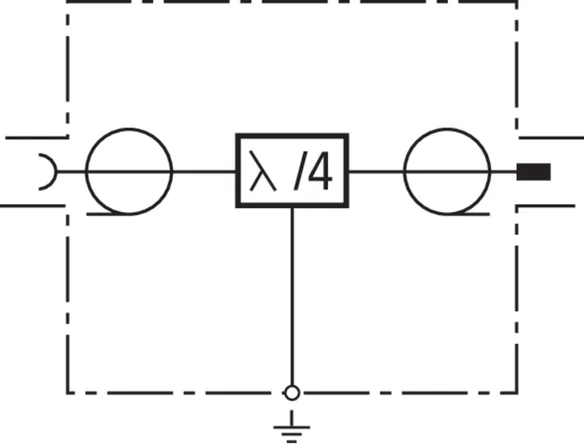

DEHNgate DGA L4 7 16 S combined arrester
Combined lightning current and surge arrester
DEHNgate, SPD class TYPE 1/P1, for coaxial
50 Ohm antenna systems, tested acc.
to EN 61643-21, constructed in maintenance-free
quarterwave technology with very low intermo-
dulation loss, high endurably by CuBe-socket and
nickel free 3-metallization, earthing by earthing
screw

Największe napięcie trwałej pracy DC: 0 V
D1 Piorunowy prąd udarowy (10/350 µs): 25 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 50 kA
Zakres częstotliwości: 380-512 MHz

Producent: DEHN
Typ: DGA L4 7 16 S
Nr kat.: 929047
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	0 V
Prąd znamionowy (I_L )	0 A
Maksymalna zdolność przesyłowa	3000 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	25 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	50 kA
Zakres częstotliwości	380-512 MHz
Przyłączenie	gniazdo 7/16 / wtyk 7/16

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	0 V
Prąd znamionowy (I_L )	0 A
Maksymalna zdolność przesyłowa	3000 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	25 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	50 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 130 V
Zakres częstotliwości	380-512 MHz
Tłumienność wtrąceniowa	< 0,1 dB
Tłumienność odbiciowa	≥ 20
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony	IP 65
Przyłączenie	gniazdo 7/16 / wtyk 7/16
Uziemienie przez	śruba uziemiająca
Materiał obudowy	mosiądz uszlachetniony powierzchniowo warstwą trójmetalową
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Produkt 929047 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929047.

Idź do sklepu internetowego

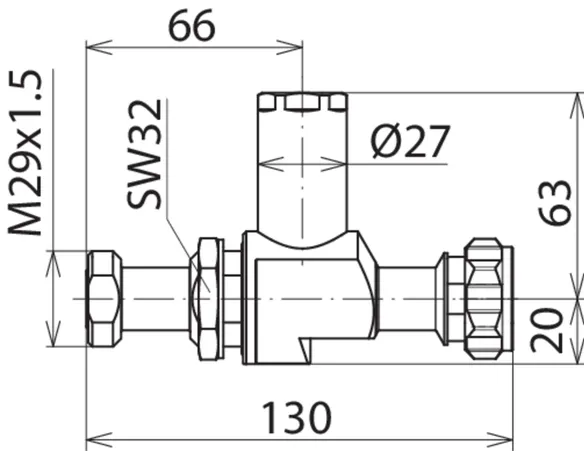

Nr kat. 929148 DGA L4 7 16 MFA

GTIN / EAN 4013364157163, Nr taryfy celnej: 85366910, Waga brutto: 476.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

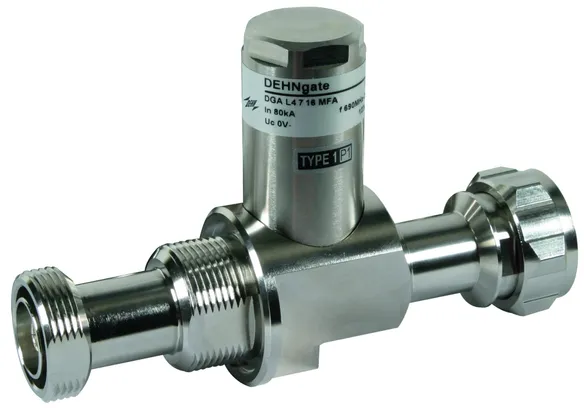

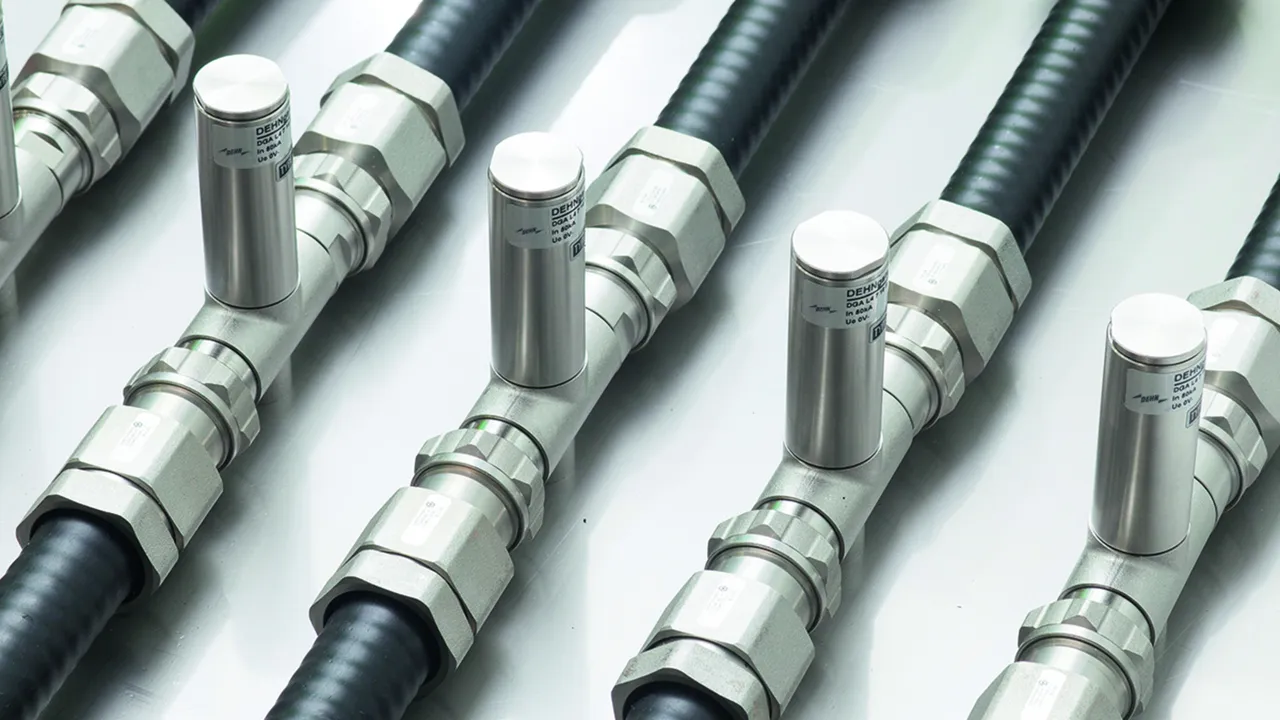

DEHNgate DGA L4 7 16 MFA combined arrester
DEHNgate combined arrester
SPD class: type 1/P1
For coaxial 50-ohm antenna systems, tested
to EN 61643-21, maintenance-free quarterwave
technology specifically for multi-carrier applications,
with minimal passive intermodulation,
particularly broadband for all 3+4G and LTE services,
earthing via bushing or earthing screw
Największe napięcie trwałej pracy DC: 0 V
D1 Piorunowy prąd udarowy (10/350 µs): 40 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 80 kA
Zakres częstotliwości: 690 MHz-2,7 GHz

Producent: DEHN
Typ: DGA L4 7 16 MFA
Nr kat.: 929148
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	0 V
Prąd znamionowy (I_L )	0 A
Maksymalna zdolność przesyłowa	1500 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	40 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	80 kA
Zakres częstotliwości	690 MHz-2,7 GHz
Przyłączenie	gniazdo 7/16 / wtyk 7/16

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	0 V
Prąd znamionowy (I_L )	0 A
Maksymalna zdolność przesyłowa	1500 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	40 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	80 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 300 V
Zakres częstotliwości	690 MHz-2,7 GHz
Tłumienność wtrąceniowa	< 0,1 dB
Tłumienność odbiciowa	≥ 28
Impedancja falowa (Z)	50 Ω
Intermodulacja	średnio -160 dBc @ 2*43 dBm
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony	IP 67
Przyłączenie	gniazdo 7/16 / wtyk 7/16
Uziemienie przez	przepust z otworem Ø 29,5 mm) lub śruba uziemiająca M8
Materiał obudowy	mosiądz uszlachetniony powierzchniowo warstwą trójmetalową
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Produkt 929148 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929148.

Idź do sklepu internetowego

DEHNgate – ograniczniki do połączeń koncentrycznych

Szczegóły

DGA BNC VC

Nr kat. 909710 DGA BNC VCD

Nie masz uprawnień, by pobrać 909710.stp

Nie masz uprawnień, by pobrać 909710.igs

Nie masz uprawnień, by pobrać 909710.jt

Nie masz uprawnień, by pobrać 909710.dwg

Nie masz uprawnień, by pobrać 909710m_E.dxf

Nie masz uprawnień, by pobrać DEHN.909710.wspak

Nie masz uprawnień, by pobrać DEHN.909710.edz

Produkt 909710 został dodany do notatnika.

Do koszyka dodano produkt 909710.

Nr kat. 909711 DGA BNC VCID

Nie masz uprawnień, by pobrać 909710.stp

Nie masz uprawnień, by pobrać 909710.igs

Nie masz uprawnień, by pobrać 909710.jt

Nie masz uprawnień, by pobrać 909710.dwg

Nie masz uprawnień, by pobrać 909710m_E.dxf

Nie masz uprawnień, by pobrać DEHN.909711.wspak

Nie masz uprawnień, by pobrać DEHN.909711.edz

Produkt 909711 został dodany do notatnika.

Do koszyka dodano produkt 909711.

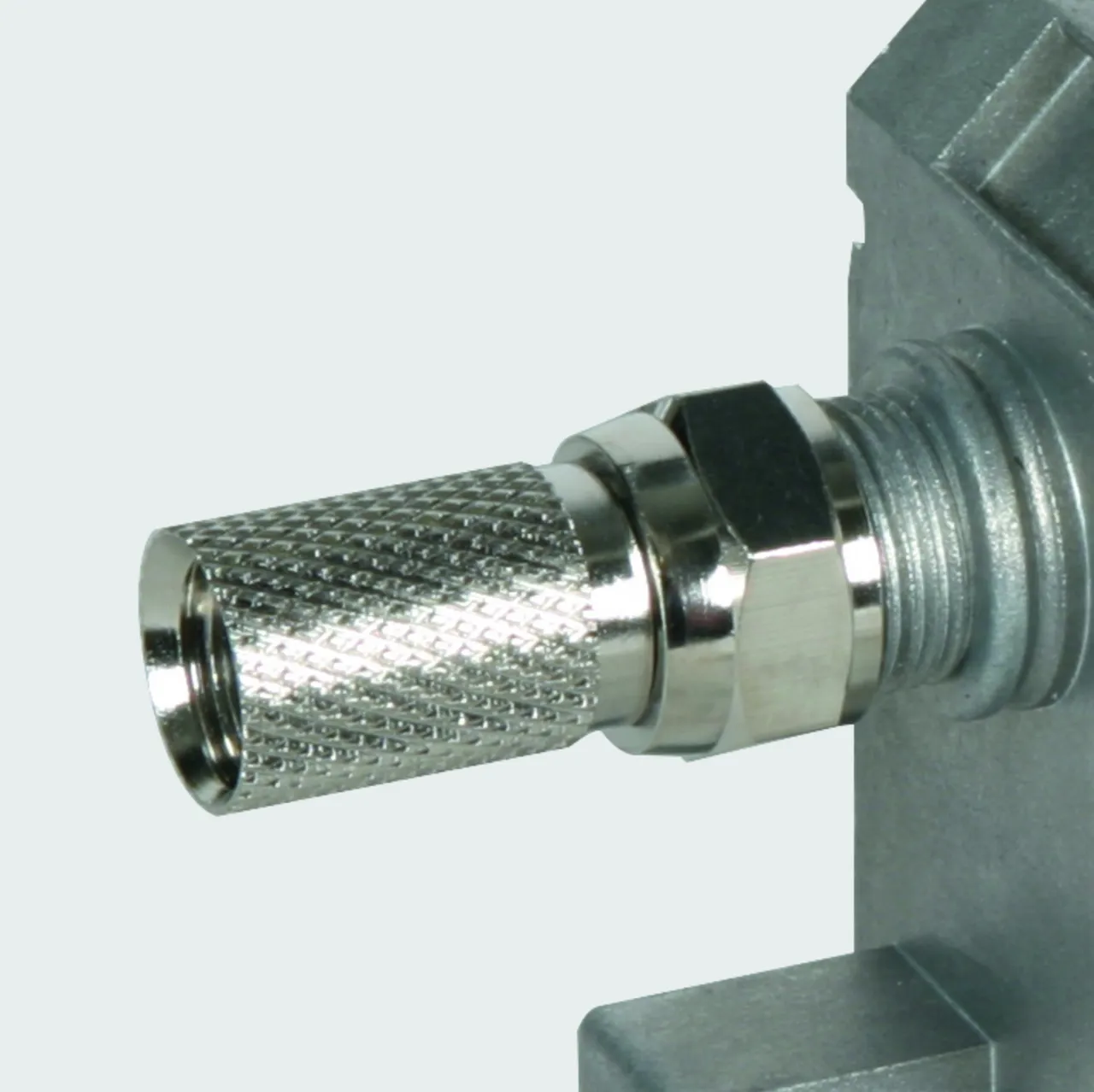

DGA TV

Nr kat. 909703 DGA FF TV

Produkt 909703 został dodany do notatnika.

Do koszyka dodano produkt 909703.

Nr kat. 909704 DGA GF TV

Produkt 909704 został dodany do notatnika.

Do koszyka dodano produkt 909704.

Nr kat. 909705 DGA GFF TV

Nie masz uprawnień, by pobrać 909705.stp

Nie masz uprawnień, by pobrać 909705.igs

Nie masz uprawnień, by pobrać 909705.jt

Nie masz uprawnień, by pobrać 909705.dwg

Nie masz uprawnień, by pobrać 909703_909704_909705m_E.dxf

Produkt 909705 został dodany do notatnika.

Do koszyka dodano produkt 909705.

DGA FF5 TV

Nr kat. 909706 DGA FF5 TV

Nie masz uprawnień, by pobrać 909706.stp

Nie masz uprawnień, by pobrać 909706.igs

Nie masz uprawnień, by pobrać 909706.jt

Nie masz uprawnień, by pobrać 909706.dwg

Nie masz uprawnień, by pobrać 909706.dxf

Nie masz uprawnień, by pobrać DEHN.909706.wspak

Nie masz uprawnień, by pobrać DEHN.909706.edz

Produkt 909706 został dodany do notatnika.

Do koszyka dodano produkt 909706.

DGA G

Nr kat. 929039 DGA G SMA

Nie masz uprawnień, by pobrać 929039.stp

Nie masz uprawnień, by pobrać 929039.igs

Nie masz uprawnień, by pobrać 929039.jt

Nie masz uprawnień, by pobrać 929039.dwg

Nie masz uprawnień, by pobrać 929039m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929039.wspak

Nie masz uprawnień, by pobrać DEHN.929039.edz

Produkt 929039 został dodany do notatnika.

Do koszyka dodano produkt 929039.

Nr kat. 929042 DGA G BNC

Nie masz uprawnień, by pobrać 929042.stp

Nie masz uprawnień, by pobrać 929042.igs

Nie masz uprawnień, by pobrać 929042.jt

Nie masz uprawnień, by pobrać 929042.dwg

Nie masz uprawnień, by pobrać 929042m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929042.wspak

Nie masz uprawnień, by pobrać DEHN.929042.edz

Produkt 929042 został dodany do notatnika.

Do koszyka dodano produkt 929042.

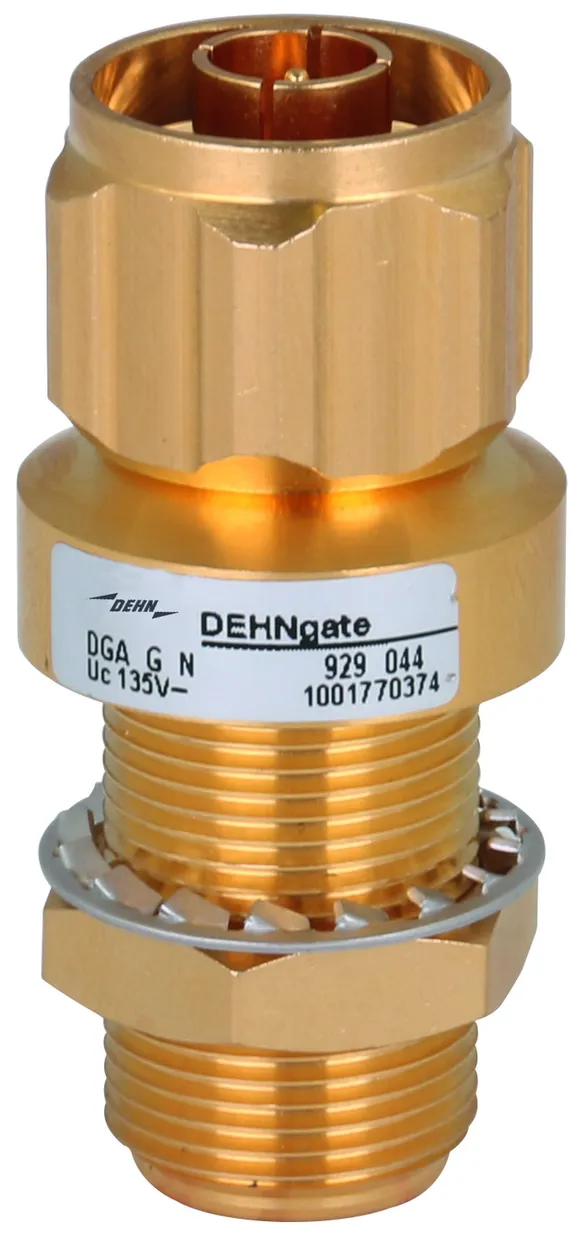

Nr kat. 929044 DGA G N

Nie masz uprawnień, by pobrać 929044.stp

Nie masz uprawnień, by pobrać 929044.igs

Nie masz uprawnień, by pobrać 929044.jt

Nie masz uprawnień, by pobrać 929044.dwg

Nie masz uprawnień, by pobrać 929044m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929044.wspak

Nie masz uprawnień, by pobrać DEHN.929044.edz

Produkt 929044 został dodany do notatnika.

Do koszyka dodano produkt 929044.
