BLITZDUCTOR XT – moduły ochronne

Kombinowany ogranicznik przepięć

maksymalna zdolność odprowadzania prądów wyładowczych dla interfejsów 2-, 3- lub 4-biegunowych
wysoka zdolność odprowadzania prądów udarowych do 10 kA (10/350 µs)
niski napięciowy poziom ochrony zapewnia ochronę urządzeń końcowych

Wbudowany system nadzoru stanu LifeCheck

badanie stanu ogranicznika podczas jego pracy
wykrywanie ograniczników wstępnie uszkodzonych
niezawodna dostępność sygnału dzięki prewencyjnej wymianie ograniczników

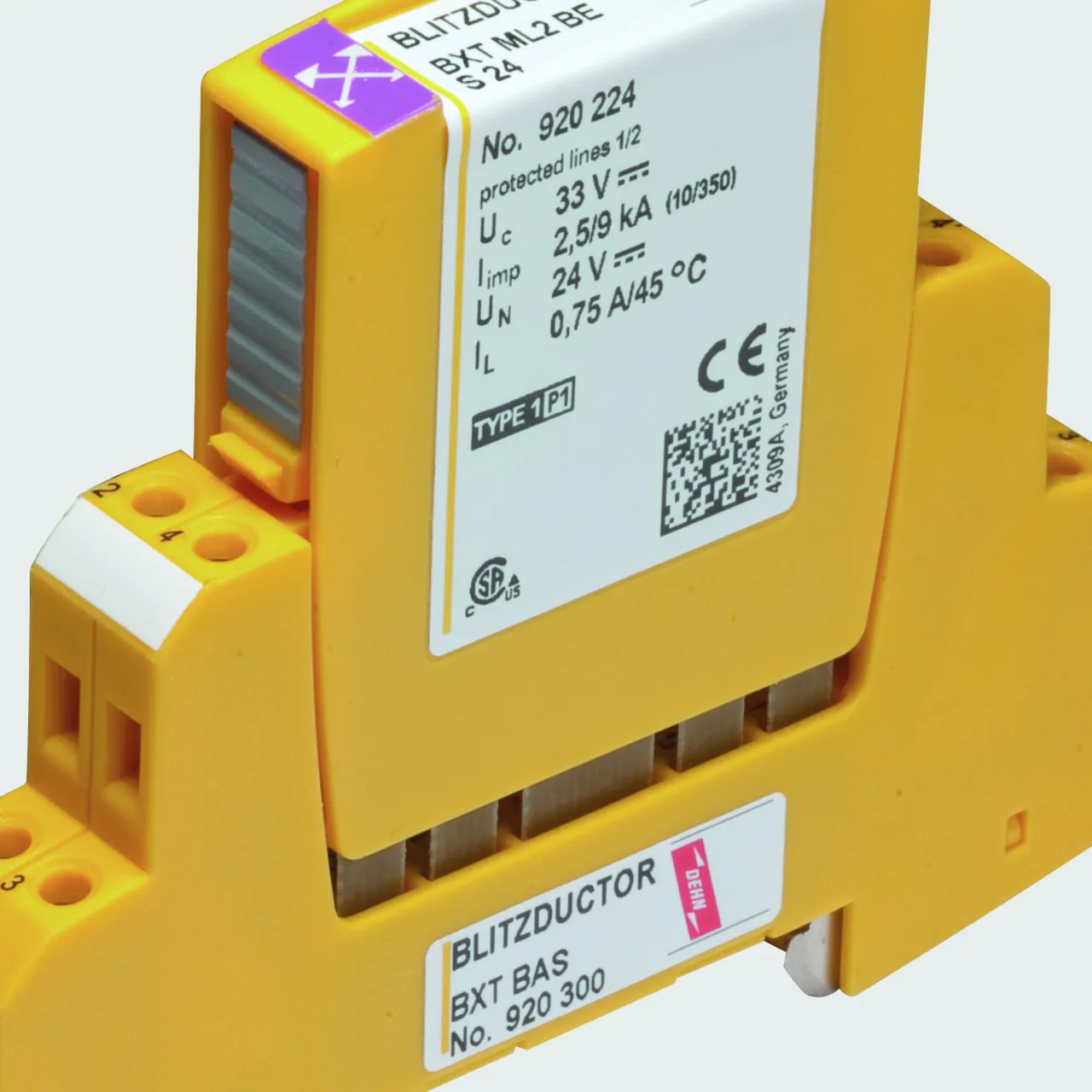

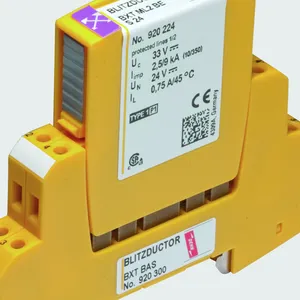

Ogranicznik składający się z podstawy i modułu ochronnego

odporność na wstrząsy i wibracje zapewnia bezpieczną pracę ogranicznika
wszystkie elementy ochronne zabudowane w module
dwie uniwersalne podstawy: z rozłączeniem sygnału roboczego lub bez rozłączania

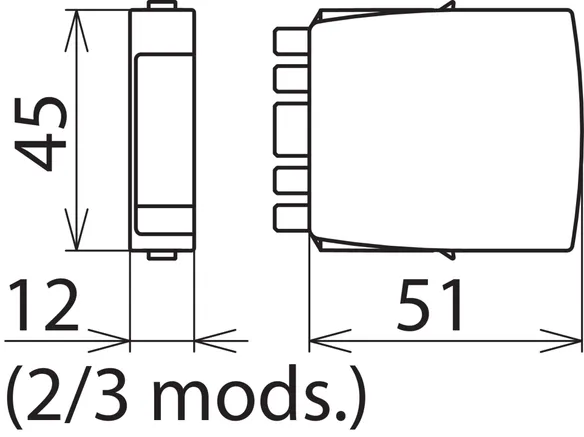

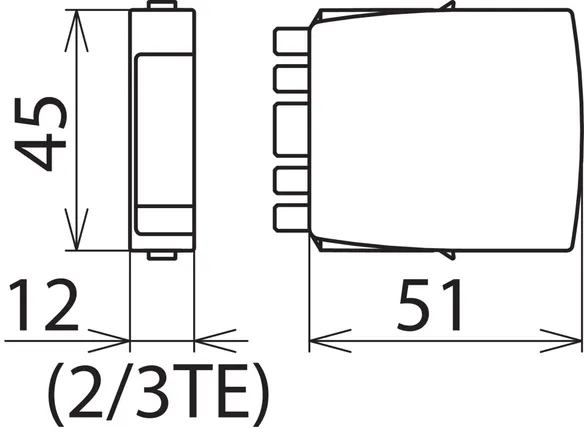

minimalne wymagania co do szerokości montażowej: 12 mm (2/3 modułu TE) wystarcza do ochrony 4 pojedynczych linii lub 2 par

Szczegóły

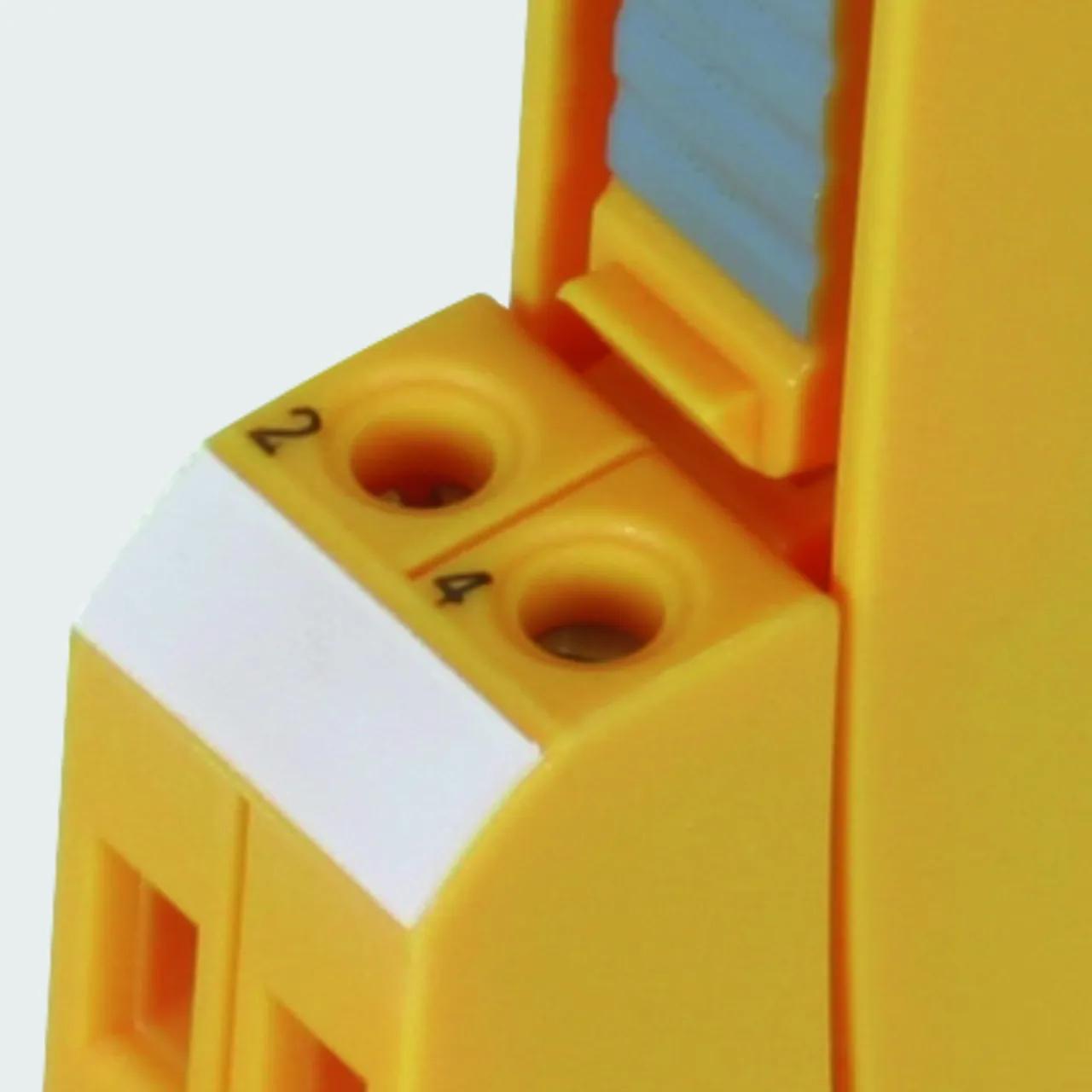

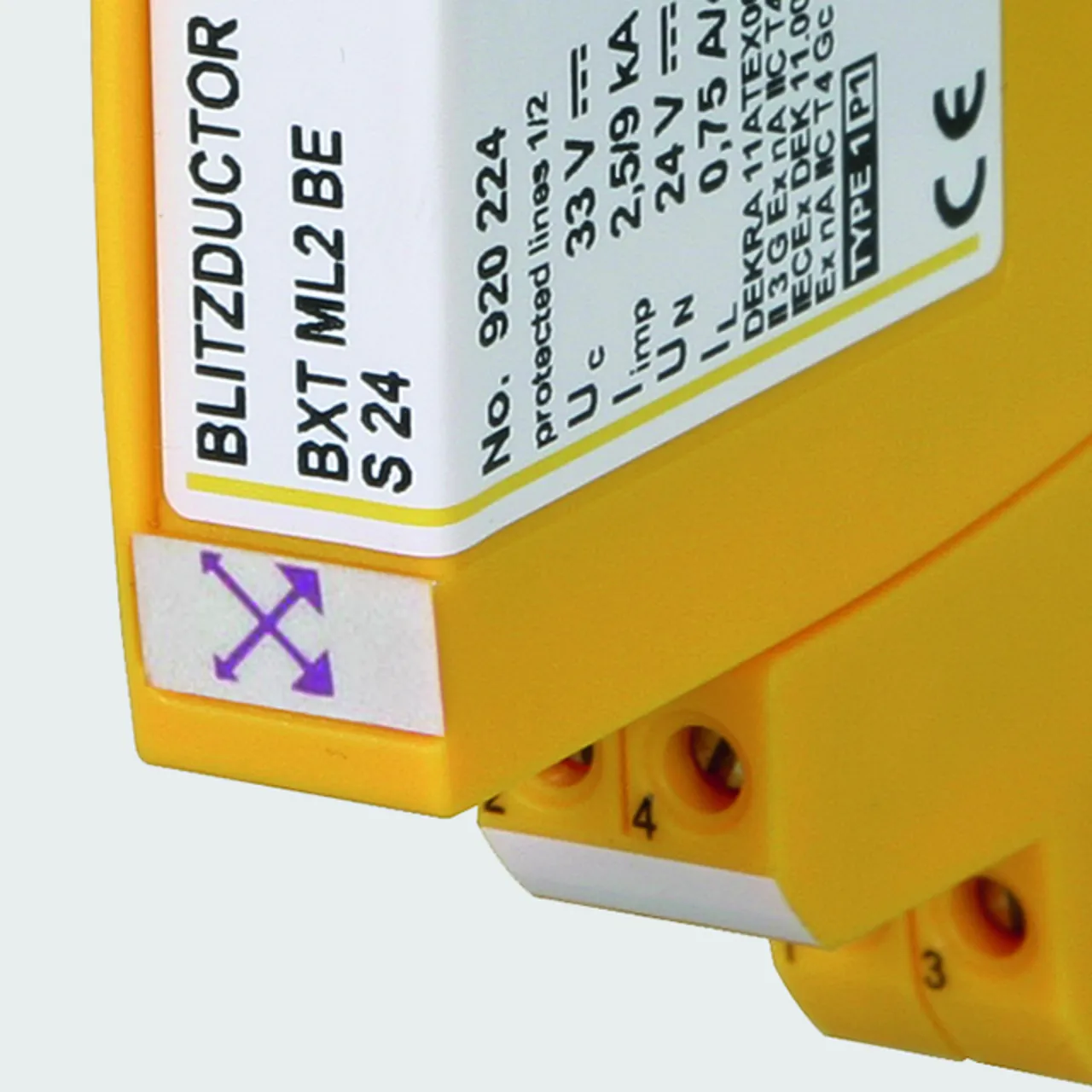

Blokada modułu zapewnia ochronę przed wibracjami i odwrotną polaryzacją.

lorem ipsum — Blokada modułu zapewnia ochronę przed wibracjami i odwrotną polaryzacją.

Dwuczęściowa budowa z uniwersalną podstawą i wymiennym modułem ochronnym dopasowanym do konkretnego zastosowania.

Wszystkie elementy ochronne zostały zabudowane w module wtykowym i są nadzorowane przez system LifeCheck.

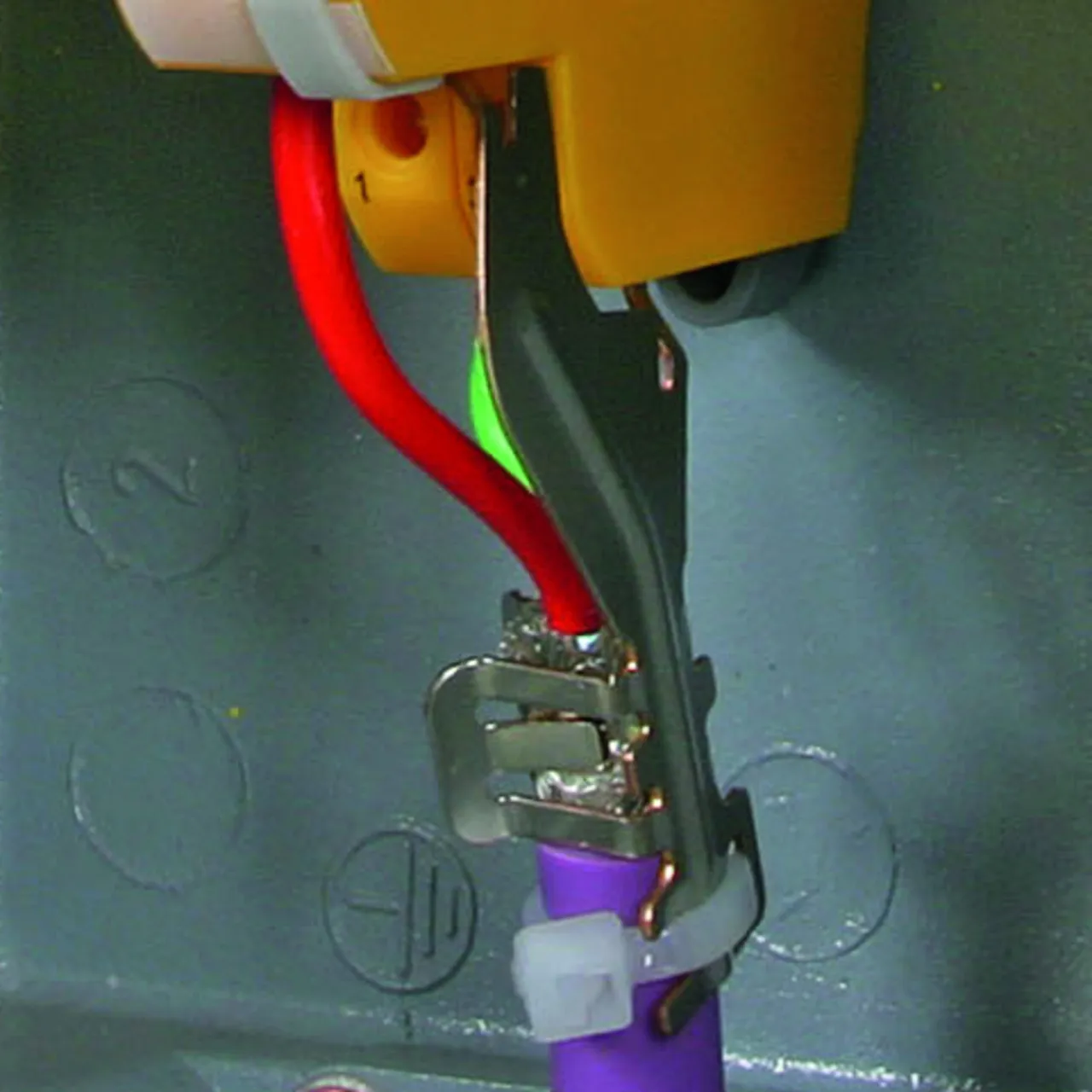

Zaciski sprężynowe EMC (wyposażenie dodatkowe) w celu zapewnienia stałego niskoomowego styku ekranu.

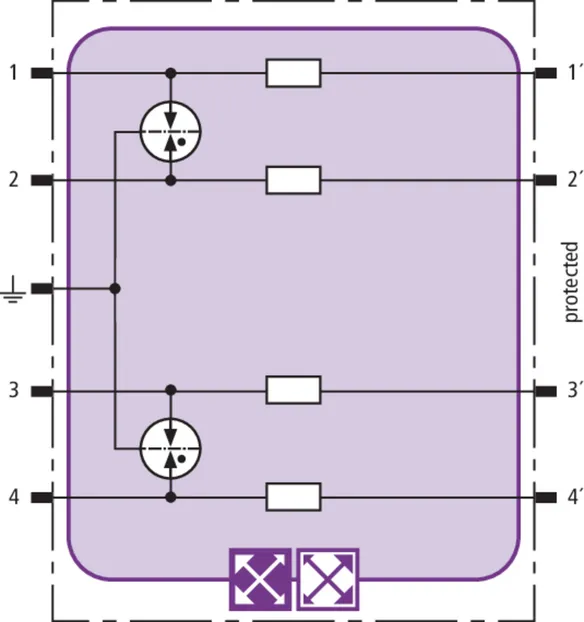

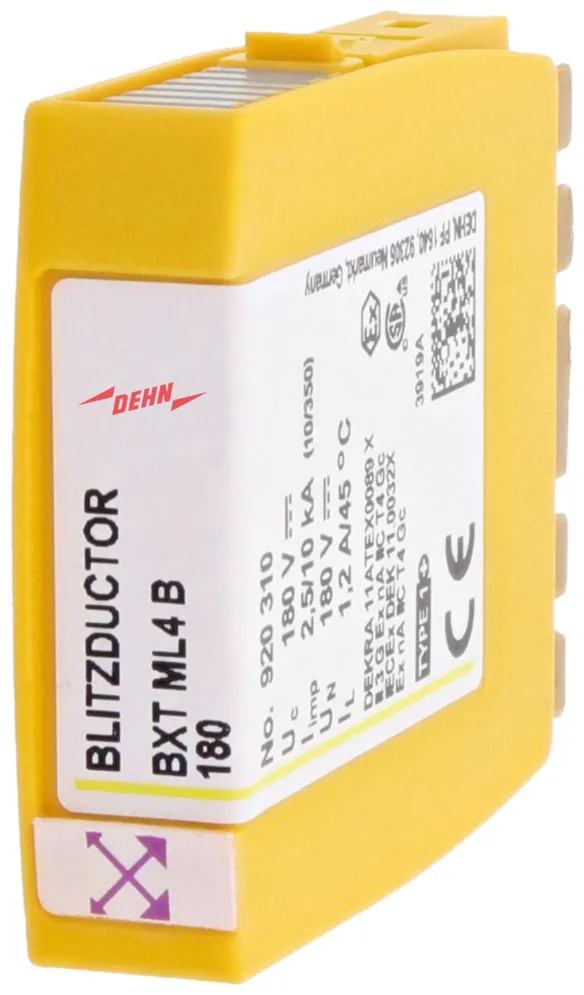

BXT ML4 B 180

Kompaktowy czterobiegunowy moduł ochronny z systemem LifeCheck do niemal wszystkich zastosowań. Do stosowania w połączeniu z dalszymi ogranicznikami przepięć Q lub kombinowanymi ogranicznikami przepięć o niższym lub równym poziomie napięcia. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Produkt

Nr kat. 920310 BXT ML4 B 180

GTIN / EAN 4013364109124, Nr taryfy celnej (EU): 85363010, Waga brutto: 31.60 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do ograniczników przepięć z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 B 180
Moduł ochronny do ograniczników przepięć
klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i
skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii
Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego
badania stanu ogranicznika, montaż
w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy przy 45°C: 1,2 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 B 180
Nr kat.: 920310
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	H
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy przy 45°C (I_L )	1,2 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	0,4 Ω
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl.

System monitorowania SPD	LifeCheck
Klasa SPD	H
Napięcie znamionowe (U_N )	180 V
Największe napięcie trwałej pracy DC (U_C )	180 V
Największe napięcie trwałej pracy AC (U_C )	127 V
Prąd znamionowy przy 45°C (I_L )	1,2 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 650 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	0,4 Ω
Pojemność własna linia-linia (C)	≤ 16 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl.

Produkt 920310 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920310.

Idź do sklepu internetowego

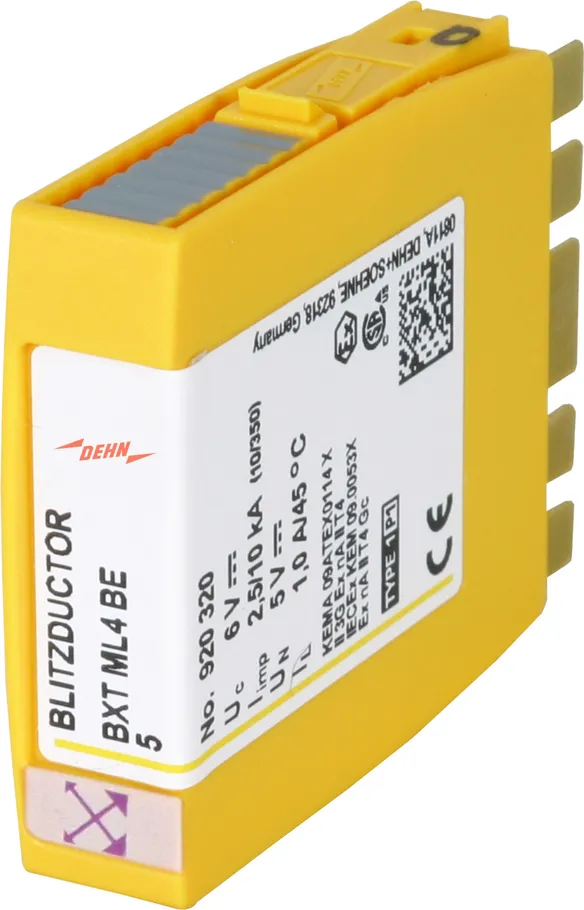

BXT ML4 BE 5 – BE 180

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony 4 pojedynczych linii ze wspólnym potencjałem odniesienia oraz interfejsów niesymetrycznych. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

7 Produkty

Nr kat. 920320 BXT ML4 BE 5

GTIN / EAN 4013364109032, Nr taryfy celnej (EU): 85363010, Waga brutto: 31.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 5
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 5
Nr kat.: 920320
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	1,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 29 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 27 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 18 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 9 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	1,0 MHz
Pojemność własna linia-linia (C)	≤ 2,7 nF
Pojemność własna linia-PG (C)	≤ 5,4 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Produkt 920320 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920320.

Idź do sklepu internetowego

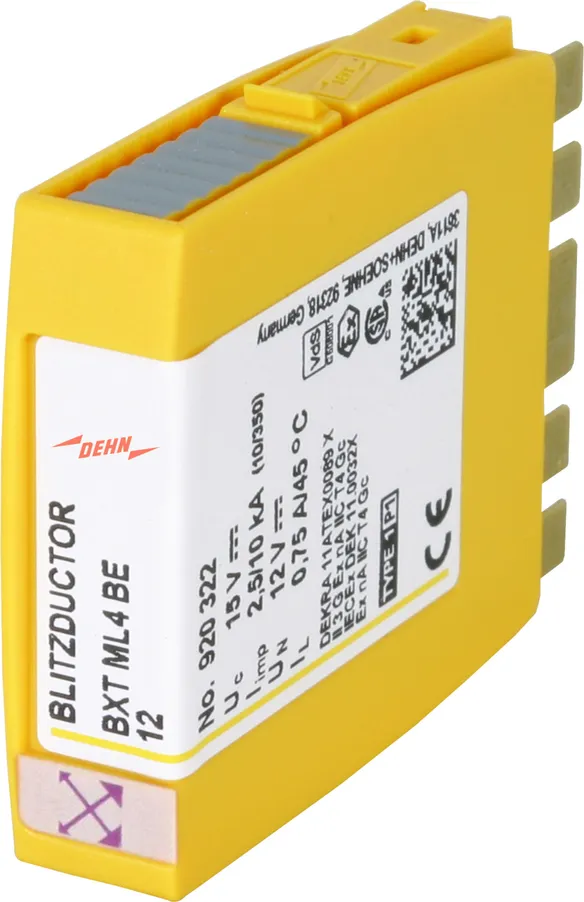

Nr kat. 920322 BXT ML4 BE 12

GTIN / EAN 4013364109049, Nr taryfy celnej (EU): 85363010, Waga brutto: 30.70 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 12
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 15 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 12
Nr kat.: 920322
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	2,7 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 37 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 38 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 19 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	2,7 MHz
Pojemność własna linia-linia (C)	≤ 1,0 nF
Pojemność własna linia-PG (C)	≤ 2,0 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Produkt 920322 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920322.

Idź do sklepu internetowego

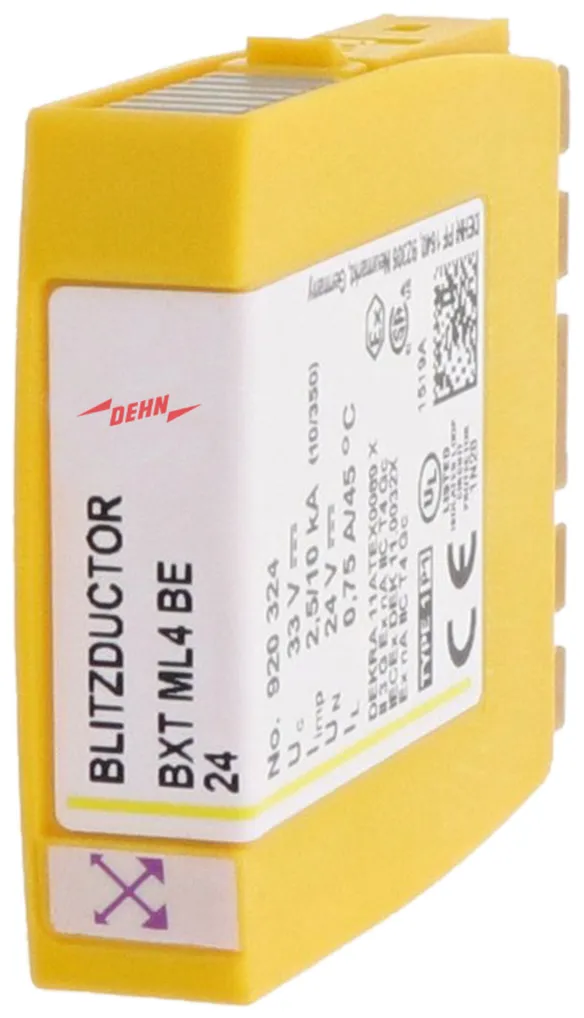

Nr kat. 920324 BXT ML4 BE 24

GTIN / EAN 4013364109056, Nr taryfy celnej (EU): 85363010, Waga brutto: 45.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 24
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 24
Nr kat.: 920324
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	6,8 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 102 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 66 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 45 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	6,8 MHz
Pojemność własna linia-linia (C)	≤ 0,5 nF
Pojemność własna linia-PG (C)	≤ 1,0 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Produkt 920324 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920324.

Idź do sklepu internetowego

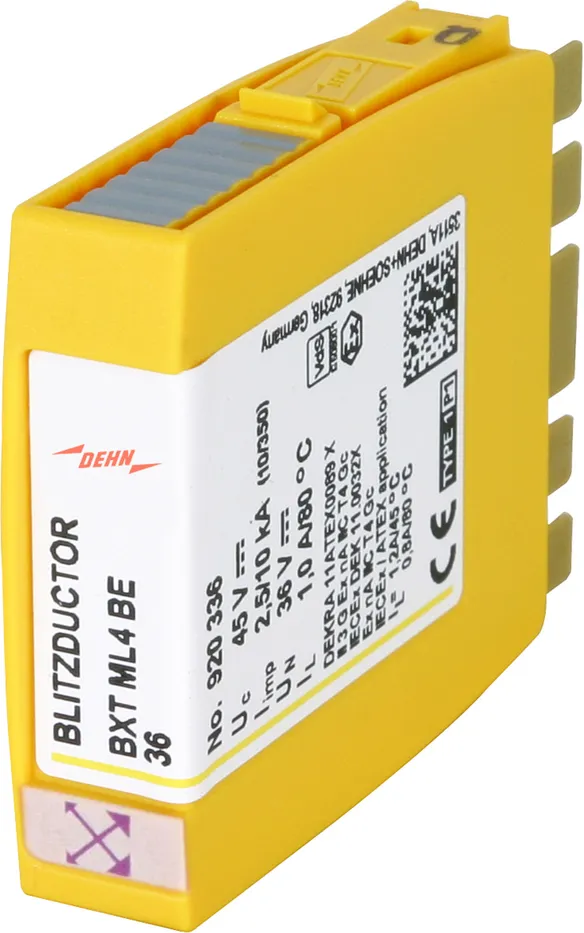

Nr kat. 920336 BXT ML4 BE 36

GTIN / EAN 4013364118539, Nr taryfy celnej (EU): 85363010, Waga brutto: 47.50 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 36
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22 do ochrony 4 pojedynczych linii.
Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 45 V
Prąd znamionowy przy 45°C: 1,8 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 36
Nr kat.: 920336
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	45 V
Prąd znamionowy przy 45°C (I_L )	1,8 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	0,43 Ω
Częstotliwość graniczna linia-PG (f_G )	3,8 MHz
Certyfikaty	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	36 V
Największe napięcie trwałej pracy DC (U_C )	45 V
Największe napięcie trwałej pracy AC (U_C )	31 V
Prąd znamionowy przy 45°C (I_L )	1,8 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 140 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 85 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 112 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 56 V
Impedancja szeregowa na linię	0,43 Ω
Częstotliwość graniczna linia-PG (f_G )	3,8 MHz
Pojemność własna linia-linia (C)	≤ 0,8 nF
Pojemność własna linia-PG (C)	≤ 1,6 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Produkt 920336 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920336.

Idź do sklepu internetowego

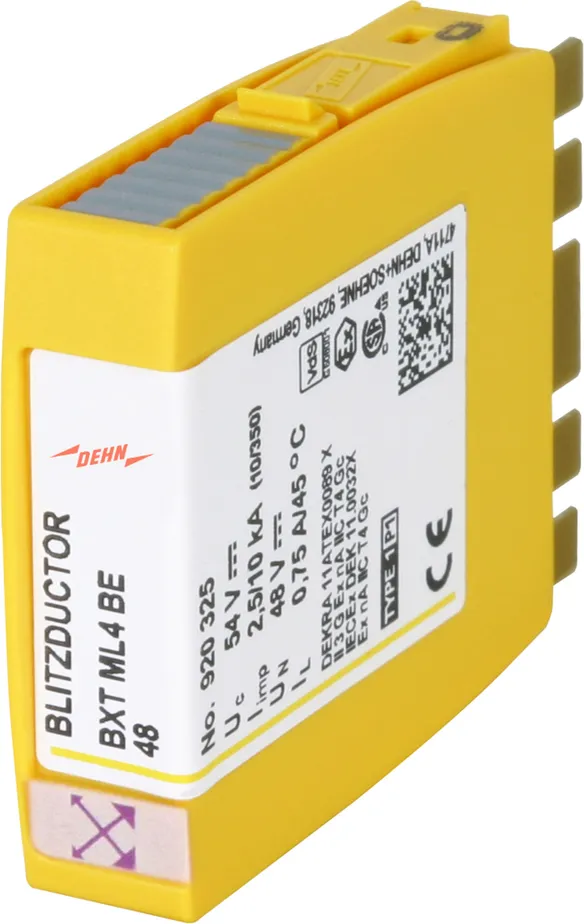

Nr kat. 920325 BXT ML4 BE 48

GTIN / EAN 4013364109063, Nr taryfy celnej (EU): 85363010, Waga brutto: 31.20 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 48
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 54 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 48
Nr kat.: 920325
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	54 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	8,7 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	54 V
Największe napięcie trwałej pracy AC (U_C )	38,1 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 160 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 95 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 140 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 70 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	8,7 MHz
Pojemność własna linia-linia (C)	≤ 0,35 nF
Pojemność własna linia-PG (C)	≤ 0,7 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Produkt 920325 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920325.

Idź do sklepu internetowego

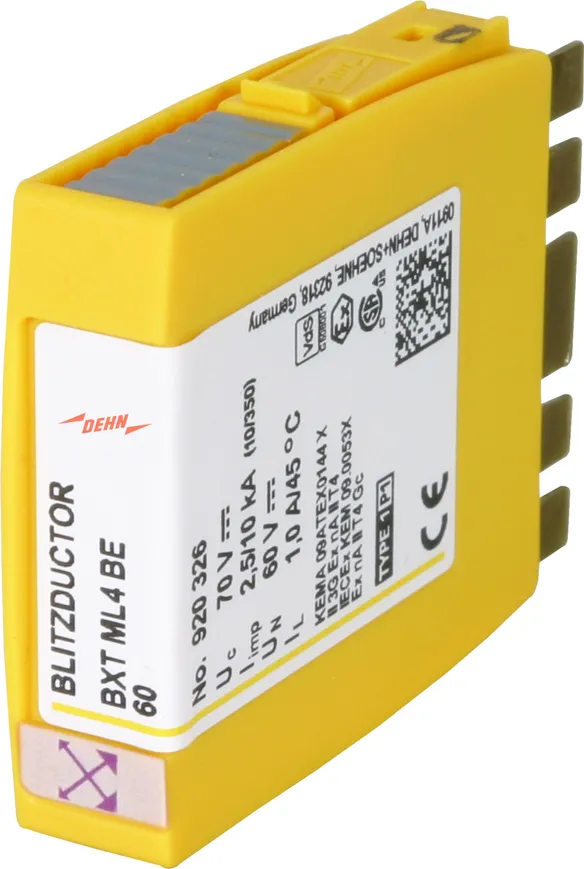

Nr kat. 920326 BXT ML4 BE 60

GTIN / EAN 4013364109070, Nr taryfy celnej (EU): 85363010, Waga brutto: 31.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 60
Moduł ochronny do ograniczników przepięć
klasa SPD Typ 2 / P1 BLITZDUCTOR SP,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 70 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 60
Nr kat.: 920326
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	70 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	9,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	60 V
Największe napięcie trwałej pracy DC (U_C )	70 V
Największe napięcie trwałej pracy AC (U_C )	49,5 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 220 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 125 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 180 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 90 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	9,0 MHz
Pojemność własna linia-linia (C)	≤ 250 pF
Pojemność własna linia-PG (C)	≤ 500 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Produkt 920326 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920326.

Idź do sklepu internetowego

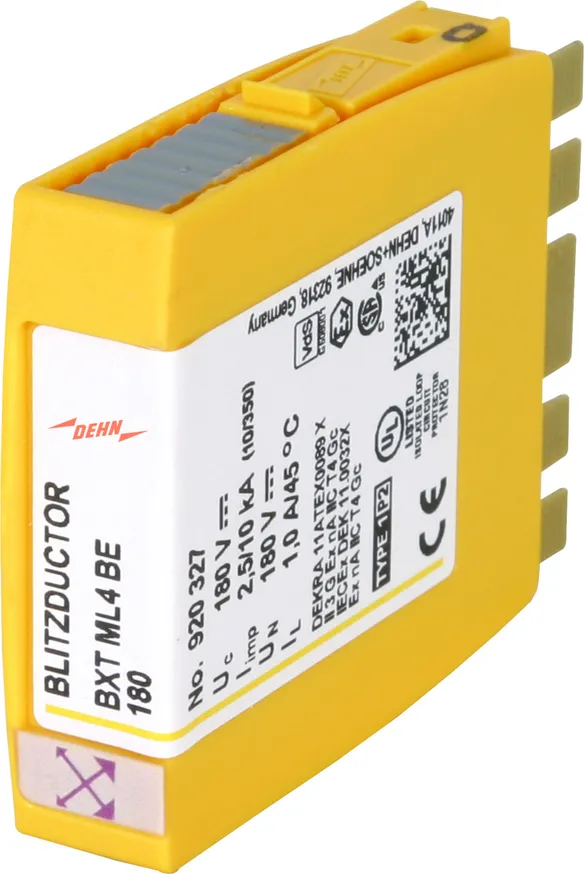

Nr kat. 920327 BXT ML4 BE 180

GTIN / EAN 4013364109087, Nr taryfy celnej (EU): 85363010, Waga brutto: 31.30 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 180
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P2 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 180
Nr kat.: 920327
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	25,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	L
Napięcie znamionowe (U_N )	180 V
Największe napięcie trwałej pracy DC (U_C )	180 V
Największe napięcie trwałej pracy AC (U_C )	127 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 520 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 300 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 500 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 250 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	25,0 MHz
Pojemność własna linia-linia (C)	≤ 120 pF
Pojemność własna linia-PG (C)	≤ 240 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Produkt 920327 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920327.

Idź do sklepu internetowego

BXT ML4 BD 5 – BD 180

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony 2 par nieuziemionych interfejsów symetrycznych. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

6 Produkty

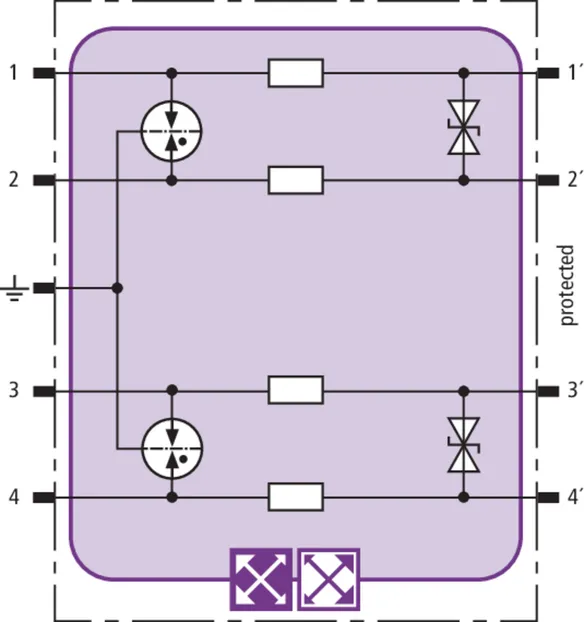

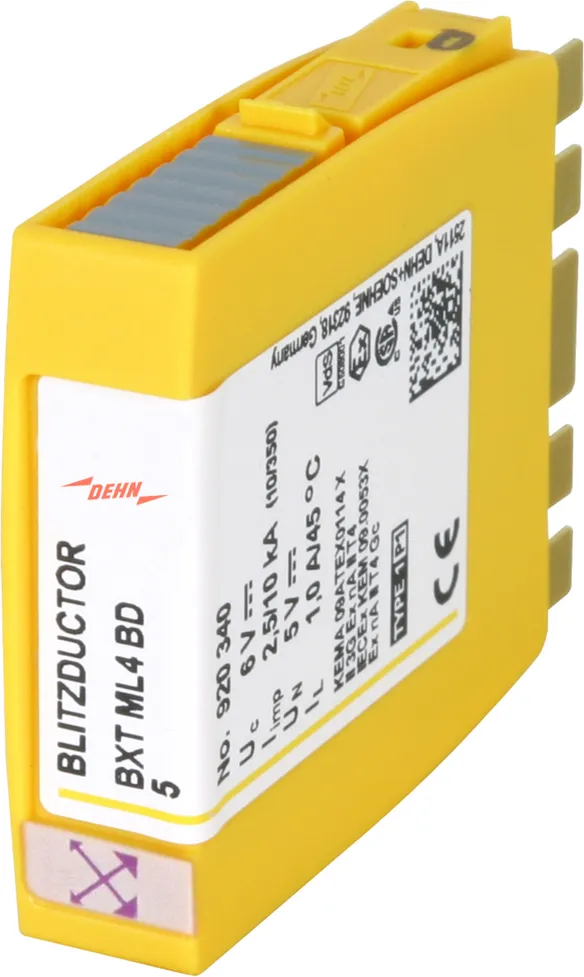

Nr kat. 920340 BXT ML4 BD 5

GTIN / EAN 4013364108967, Nr taryfy celnej (EU): 85363010, Waga brutto: 30.10 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 5
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6,0 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 5
Nr kat.: 920340
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 25 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 9 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,0 MHz
Pojemność własna linia-linia (C)	≤ 5,4 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Produkt 920340 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920340.

Idź do sklepu internetowego

Nr kat. 920342 BXT ML4 BD 12

GTIN / EAN 4013364108974, Nr taryfy celnej (EU): 85363010, Waga brutto: 30.30 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 12
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 15 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 12
Nr kat.: 920342
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	2,8 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 26 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 19 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	2,8 MHz
Pojemność własna linia-linia (C)	≤ 2,0 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Produkt 920342 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920342.

Idź do sklepu internetowego

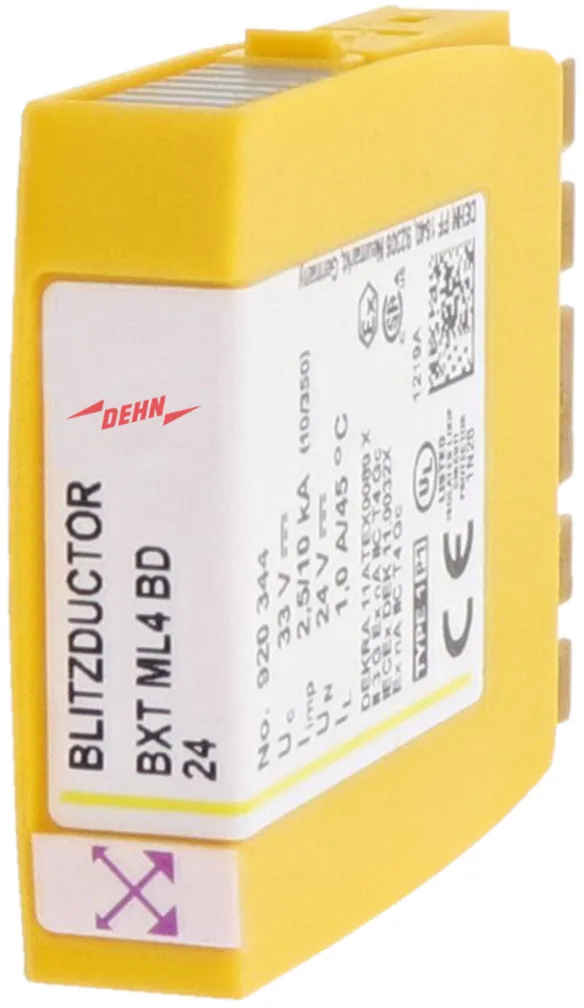

Nr kat. 920344 BXT ML4 BD 24

GTIN / EAN 4013364108981, Nr taryfy celnej (EU): 85363010, Waga brutto: 45.30 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 24
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 24
Nr kat.: 920344
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	7,8 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 52 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	7,8 MHz
Pojemność własna linia-linia (C)	≤ 1,0 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Produkt 920344 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920344.

Idź do sklepu internetowego

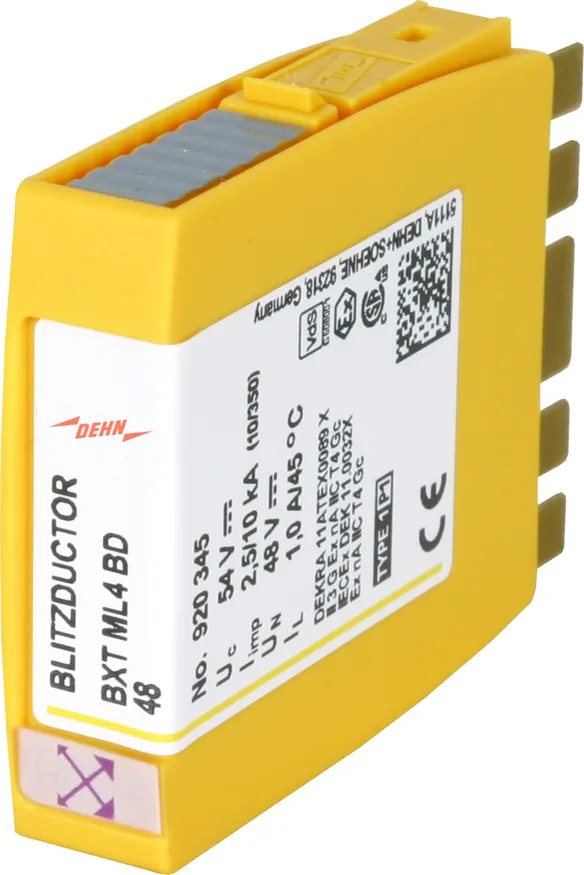

Nr kat. 920345 BXT ML4 BD 48

GTIN / EAN 4013364108998, Nr taryfy celnej (EU): 85363010, Waga brutto: 30.50 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 48
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 54 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 48
Nr kat.: 920345
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	54 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	8,7 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	54 V
Największe napięcie trwałej pracy AC (U_C )	38,1 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 80 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 70 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	8,7 MHz
Pojemność własna linia-linia (C)	≤ 0,7 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Produkt 920345 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920345.

Idź do sklepu internetowego

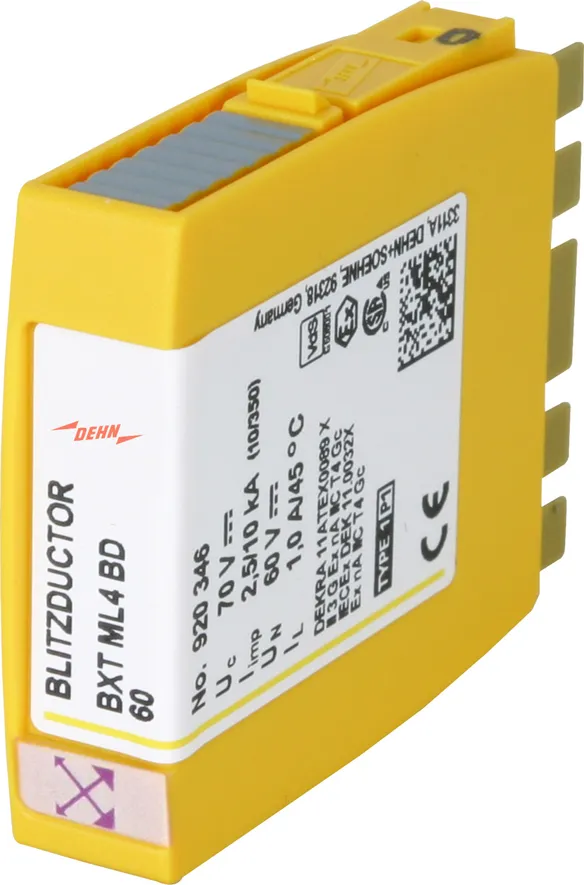

Nr kat. 920346 BXT ML4 BD 60

GTIN / EAN 4013364109001, Nr taryfy celnej (EU): 85363010, Waga brutto: 30.70 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 60
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 70 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 60
Nr kat.: 920346
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	70 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	11,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	60 V
Największe napięcie trwałej pracy DC (U_C )	70 V
Największe napięcie trwałej pracy AC (U_C )	49,5 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 110 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	11,0 MHz
Pojemność własna linia-linia (C)	≤ 500 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Produkt 920346 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920346.

Idź do sklepu internetowego

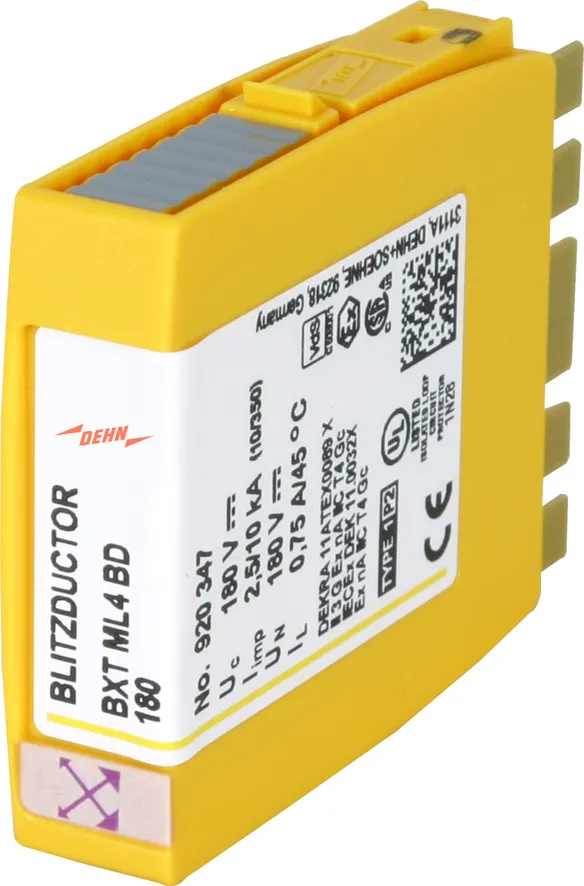

Nr kat. 920347 BXT ML4 BD 180

GTIN / EAN 4013364109018, Nr taryfy celnej (EU): 85363010, Waga brutto: 30.50 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 180
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 180
Nr kat.: 920347
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-linia (f_G )	25,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	L
Napięcie znamionowe (U_N )	180 V
Największe napięcie trwałej pracy DC (U_C )	180 V
Największe napięcie trwałej pracy AC (U_C )	127 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 270 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 250 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-linia (f_G )	25,0 MHz
Pojemność własna linia-linia (C)	≤ 240 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Produkt 920347 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920347.

Idź do sklepu internetowego

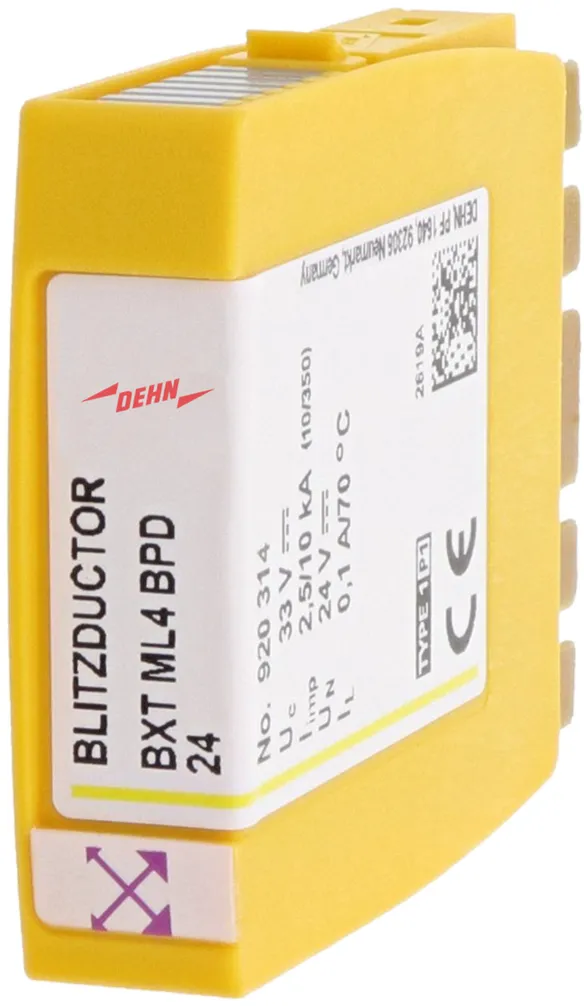

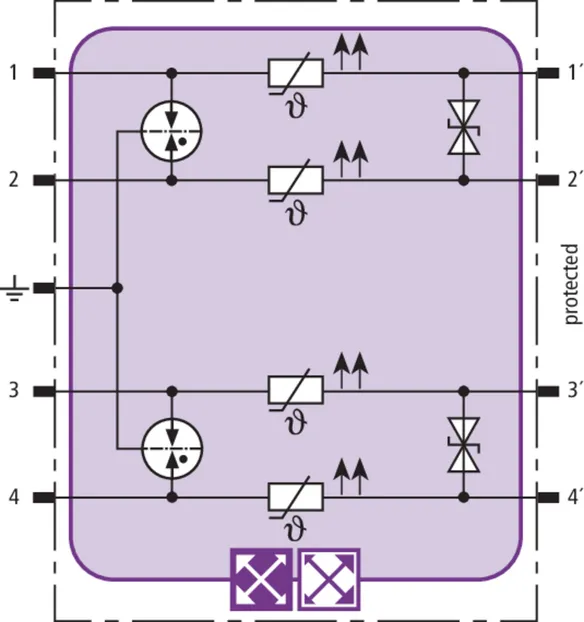

BXT ML4 BPD 24

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony 2 par linii 24 V DC. Może być również stosowany w instalacjach z uziemionymi biegunami ujemnymi. Wbudowane rezystory PTC pozwalają niezawodnie zresetować ogranicznik po wystąpieniu w obwodzie prądów zwarciowych do 40 A.

1 Produkt

Nr kat. 920314 BXT ML4 BPD 24

GTIN / EAN 4013364261396, Nr taryfy celnej (EU): 85363010, Waga brutto: 39.66 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BPD 24
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD typ 1 /
P1 BLITZDUCTOR XT, przetestowany zgodnie z EN 61643-21 i
skoordynowany energetycznie według normy IEC 61643-22 do ochrony
2 par linii w sieciach 24 C DC. Może być również
stosowany w instalacjach z uziemionymi biegunami ujemnymi. Wbudowane rezystory PTC
jako zabezpieczenie nadprądowe do 40 A.
Stan ten jest sygnalizowany poprzez wbudowany system monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika. Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 70°C: 0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BPD 24
Nr kat.: 920314
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 70°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	typ. 10 Ω
Częstotliwość graniczna linia-linia (f_G )	4 MHz
Certyfikaty	SIL

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 70°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 55 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 650 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	typ. 10 Ω
Częstotliwość graniczna linia-linia (f_G )	4 MHz
Pojemność własna linia-linia (C)	≤ 1,0 nF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +70°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	SIL

Produkt 920314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920314.

Idź do sklepu internetowego

BXT ML4 BC 5 / 24

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony maksymalnie 4 nieuziemionych pojedynczych linii ze wspólnym potencjałem odniesienia. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

2 Produkty

Nr kat. 920350 BXT ML4 BC 5

GTIN / EAN 4013364109131, Nr taryfy celnej (EU): 85363010, Waga brutto: 30.60 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BC 5
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22 do ochrony do ochrony 4 nieuziemionych pojedynczych linii ze wspólnym potencjałem odniesienia. Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6,0 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BC 5
Nr kat.: 920350
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,0 MHz
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 25 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 9 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,0 MHz
Pojemność własna linia-linia (C)	≤ 5,4 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Produkt 920350 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920350.

Idź do sklepu internetowego

Nr kat. 920354 BXT ML4 BC 24

GTIN / EAN 4013364109148, Nr taryfy celnej (EU): 85363010, Waga brutto: 30.90 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BC 24
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22 do ochrony 4 nieuziemionych pojedynczych linii ze wspólnym potencjałem odniesienia. Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BC 24
Nr kat.: 920354
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-linia (f_G )	5,7 MHz
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 55 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-linia (f_G )	5,7 MHz
Pojemność własna linia-linia (C)	≤ 1,0 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Produkt 920354 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920354.

Idź do sklepu internetowego

BXT ML4 BE C 12 / 24

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony 2 par interfejsów symetrycznych z diodą zabezpieczającą na wejściu, pętli prądowych (TTY) i wejść optoelektronicznych. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

2 Produkty

Nr kat. 920362 BXT ML4 BE C 12

GTIN / EAN 4013364120587, Nr taryfy celnej (EU): 85363010, Waga brutto: 31.20 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BE C 12
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT, czterobiegunowy,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony interfejsów symetrycznych z obwodem diody z obwodem diody zabezpieczającej na wejściu,
pętli prądowych i wejść optoelektronicznych
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 15 V
Prąd znamionowy przy 80°C: 0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE C 12
Nr kat.: 920362
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 80°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	13,8 Ω
Częstotliwość graniczna linia-PG (f_G )	0,85 MHz
Certyfikaty	ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 80°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 30 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 35 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 19 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 19 V
Impedancja szeregowa na linię	13,8 Ω
Częstotliwość graniczna linia-PG (f_G )	0,85 MHz
Pojemność własna linia-linia (C)	≤ 3,2 nF
Pojemność własna linia-PG (C)	≤ 3,2 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Produkt 920362 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920362.

Idź do sklepu internetowego

Nr kat. 920364 BXT ML4 BE C 24

GTIN / EAN 4013364109155, Nr taryfy celnej (EU): 85363010, Waga brutto: 31.70 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BE C 24
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT, czterobiegunowy,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony interfejsów symetrycznych z obwodem diody z obwodem diody zabezpieczającej na wejściu,
pętli prądowych i wejść optoelektronicznych
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 80°C: 0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE C 24
Nr kat.: 920364
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 80°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	28,8 Ω
Częstotliwość graniczna linia-PG (f_G )	1,7 MHz
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 80°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 52 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 66 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 45 V
Impedancja szeregowa na linię	28,8 Ω
Częstotliwość graniczna linia-PG (f_G )	1,7 MHz
Pojemność własna linia-linia (C)	≤ 1,5 nF
Pojemność własna linia-PG (C)	≤ 1,5 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Produkt 920364 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920364.

Idź do sklepu internetowego

BXT ML4 BE HF 5

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony 4 pojedynczych linii ze wspólnym potencjałem odniesienia oraz linii szybkiej transmisji danych bez separacji galwanicznej. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Produkt

Nr kat. 920370 BXT ML4 BE HF 5

GTIN / EAN 4013364109117, Nr taryfy celnej (EU): 85363010, Waga brutto: 31.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BE HF 5
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22,
do ochrony dwóch par linii. Do linii szybkiej transmisji danych.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6,0 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE HF 5
Nr kat.: 920370
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	100,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 26 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 40 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 11 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 11 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	100,0 MHz
Pojemność własna linia-linia (C)	≤ 20 pF
Pojemność własna linia-PG (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Produkt 920370 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920370.

Idź do sklepu internetowego

BXT ML4 BD HF 5 / 24

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony dwóch par nieuziemionych systemów magistralnych szybkiej transmisji danych lub transmisji sygnału wideo. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

2 Produkty

Nr kat. 920371 BXT ML4 BD HF 5

GTIN / EAN 4013364109094, Nr taryfy celnej (EU): 85363010, Waga brutto: 30.80 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

BLITZDUCTOR XT – moduły ochronne

Szczegóły

BXT ML4 B 180

Nr kat. 920310 BXT ML4 B 180

Nie masz uprawnień, by pobrać 920310.stp

Nie masz uprawnień, by pobrać 920310.igs

Nie masz uprawnień, by pobrać 920310.jt

Nie masz uprawnień, by pobrać 920310.dwg

Nie masz uprawnień, by pobrać 920310m_E.dxf

Nie masz uprawnień, by pobrać DEHN.920310.wspak

Nie masz uprawnień, by pobrać DEHN.920310.edz

Produkt 920310 został dodany do notatnika.

Do koszyka dodano produkt 920310.

BXT ML4 BE 5 – BE 180

Nr kat. 920320 BXT ML4 BE 5

Nie masz uprawnień, by pobrać 920310.stp

Nie masz uprawnień, by pobrać 920310.igs

Nie masz uprawnień, by pobrać 920310.jt

Nie masz uprawnień, by pobrać 920310.dwg

Nie masz uprawnień, by pobrać 920310m_E.dxf

Nie masz uprawnień, by pobrać DEHN.920320.wspak

Nie masz uprawnień, by pobrać DEHN.920320.edz

Produkt 920320 został dodany do notatnika.

Do koszyka dodano produkt 920320.

Nr kat. 920322 BXT ML4 BE 12

Nie masz uprawnień, by pobrać 920310.stp

Nie masz uprawnień, by pobrać 920310.igs

Nie masz uprawnień, by pobrać 920310.jt

Nie masz uprawnień, by pobrać 920310.dwg

Nie masz uprawnień, by pobrać 920310m_E.dxf

Nie masz uprawnień, by pobrać DEHN.920322.wspak

Nie masz uprawnień, by pobrać DEHN.920322.edz

Produkt 920322 został dodany do notatnika.

Do koszyka dodano produkt 920322.

Nr kat. 920324 BXT ML4 BE 24

Nie masz uprawnień, by pobrać 920310.stp

Nie masz uprawnień, by pobrać 920310.igs

Nie masz uprawnień, by pobrać 920310.jt

Nie masz uprawnień, by pobrać 920310.dwg

Nie masz uprawnień, by pobrać 920310m_E.dxf

Nie masz uprawnień, by pobrać DEHN.920324.wspak

Nie masz uprawnień, by pobrać 920324_eplan.zip

Produkt 920324 został dodany do notatnika.

Do koszyka dodano produkt 920324.

Nr kat. 920336 BXT ML4 BE 36

Nie masz uprawnień, by pobrać 920310.stp

Nie masz uprawnień, by pobrać 920310.igs

Nie masz uprawnień, by pobrać 920310.jt

Nie masz uprawnień, by pobrać 920310.dwg

Nie masz uprawnień, by pobrać 920310m_E.dxf

Nie masz uprawnień, by pobrać DEHN.920336.wspak

Nie masz uprawnień, by pobrać DEHN.920336.edz

Produkt 920336 został dodany do notatnika.

Do koszyka dodano produkt 920336.

Nr kat. 920325 BXT ML4 BE 48

Nie masz uprawnień, by pobrać 920310.stp

Nie masz uprawnień, by pobrać 920310.igs

Nie masz uprawnień, by pobrać 920310.jt

Nie masz uprawnień, by pobrać 920310.dwg

Nie masz uprawnień, by pobrać 920310m_E.dxf

Nie masz uprawnień, by pobrać DEHN.920325.wspak

Nie masz uprawnień, by pobrać DEHN.920325.edz

Produkt 920325 został dodany do notatnika.

Do koszyka dodano produkt 920325.

Nr kat. 920326 BXT ML4 BE 60

Nie masz uprawnień, by pobrać 920310.stp

Nie masz uprawnień, by pobrać 920310.igs

Nie masz uprawnień, by pobrać 920310.jt

Nie masz uprawnień, by pobrać 920310.dwg

Nie masz uprawnień, by pobrać 920310m_E.dxf

Nie masz uprawnień, by pobrać DEHN.920326.wspak

Nie masz uprawnień, by pobrać DEHN.920326.edz

Produkt 920326 został dodany do notatnika.

Do koszyka dodano produkt 920326.

Nr kat. 920327 BXT ML4 BE 180

Nie masz uprawnień, by pobrać 920310.stp

Nie masz uprawnień, by pobrać 920310.igs

Nie masz uprawnień, by pobrać 920310.jt

Nie masz uprawnień, by pobrać 920310.dwg

Nie masz uprawnień, by pobrać 920310m_E.dxf
