Ogranicznik napięcia

  • Galwaniczna separacja izolowanych odcinków torów od uziemionych części instalacji
  • Bezpieczne wyrównanie potencjałów w przypadku zwarć lub doziemień przez trwałe zespawanie elektrod
  • Odprowadzenie przepięć i prądów piorunowych bez trwałego zwarcia przez wytrzymałe na prąd piorunowy iskierniki SDS ...
  • wytrzymałość zwarciowa 25 kArms / 100 ms; 36 kArms / 75 ms

Szczegóły

lorem ipsum

SDS 1

Ogranicznik napięcia dla napięcia przemiennego zadziałania ≤ 940 V.

1 Produkt

Nr kat. 923110 SDS 1

GTIN / EAN 4013364092426, Nr taryfy celnej (EU): 85369095, Waga brutto: 47.80 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Typ VLD (EN 50122-1) VLD-F
Napięcie przemienne zadziałania (Uaw ) ≤ 940 V
Napięcie stałe zadziałania (Uag ) 700 V -14% ... +28%
Napięcie udarowe zadziałania ≤ 1400 V (1 kV/µs)
Zdolność gaszenia prądu następczego 300 A / 65 V
Zdolność odprowadzania prądów udarowych (10/350 µs) 0,1x / 0,5x / 1x 5 kA
Wytrzymałość na prąd udarowy (10/350 µs) 100 kA
Bezpieczne zwarcie przez zespawanie elektrod przy prądzie zmiennym (AC) ≥ 2,5 kA / 1000 V / 30 ms, ≥ 1,5 kA / 1000 V / 100 ms
Bezpieczne zwarcie przez zespawanie elektrod przy prądzie stałym (DC) ≥ 750 A / 250 ms
Wytrzymałość zwarciowa 25 kArms / 100 ms; 36 kArms / 75 ms
Prąd długotrwały 1 kArms dla t ≤ 120 s
Prąd upływu (Ilc ) < 1 µA przy 100 V DC
Zakres temperatury pracy (TU ) -40 °C ... +80 °C

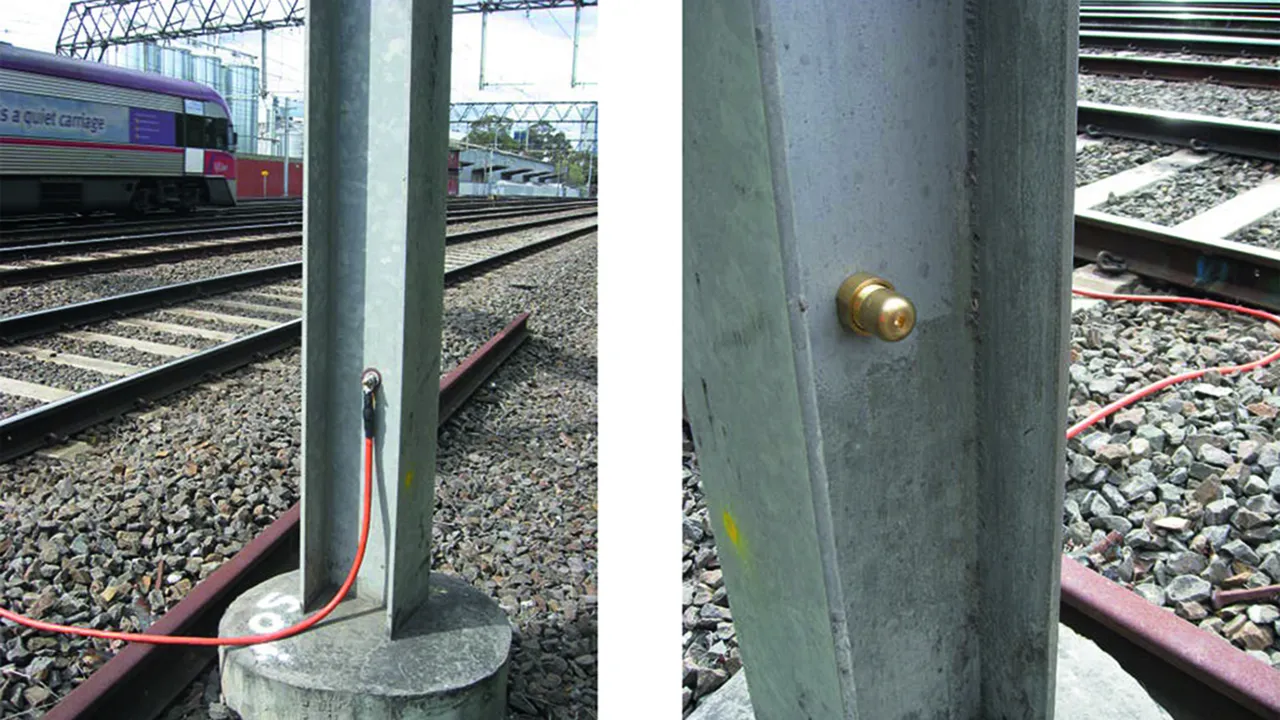

Montaż Adapter masztowy MA SDS M12 lub SIEMENS nr 8WL6503-xx
Atesty EBA
Nr rysunku Deutsche Bahn (koleje niemieckie) nn4 Ebs 15.13.20 arkusz 2

Produkt 923110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923110.

Idź do sklepu internetowego

SDS 2

Urządzenie ograniczające napięcie dla napięcia stałego zadziałania 350 V.

1 Produkt

Nr kat. 923117 SDS 2

GTIN / EAN 4013364093478, Nr taryfy celnej (EU): 85369095, Waga brutto: 43.40 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Typ VLD (EN 50122-1) VLD-F
Napięcie stałe zadziałania (Uag ) 350 V +/- 20 %
Napięcie udarowe zadziałania ≤ 900 V (1 kV/µs)
Zdolność odprowadzania prądów udarowych (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Wytrzymałość na prąd udarowy (10/350 µs) 25 kA
Bezpieczne zwarcie przez zespawanie elektrod przy prądzie stałym (DC) ≥ 600 A / 250 ms
Wytrzymałość zwarciowa 25 kArms / 100 ms; 36 kArms / 75 ms
Prąd długotrwały 1 kArms dla t ≤ 120 s
Prąd upływu (Ilc ) < 1 µA przy 100 V DC
Zakres temperatury pracy (TU ) -40 °C ... +80 °C
Montaż Adapter masztowy MA SDS M12 lub SIEMENS nr 8WL6503-xx

Produkt 923117 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923117.

Idź do sklepu internetowego

SDS 3

Urządzenie ograniczające napięcie dla napięcia stałego zadziałania 550 V.

1 Produkt

Nr kat. 923116 SDS 3

GTIN / EAN 4013364085978, Nr taryfy celnej (EU): 85369095, Waga brutto: 43.40 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Typ VLD (EN 50122-1) VLD-F
Napięcie stałe zadziałania (Uag ) 550 V +/- 20%
Napięcie udarowe zadziałania ≤ 1000 V (1 kV/µs)
Zdolność odprowadzania prądów udarowych (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Wytrzymałość na prąd udarowy (10/350 µs) 25 kA
Wytrzymałość zwarciowa 25 kArms / 100 ms
Zakres temperatury pracy (TU ) -40 °C ... +80 °C
Montaż Adapter masztowy MA SDS M12 lub SIEMENS nr 8WL6503-xx

Produkt 923116 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923116.

Idź do sklepu internetowego

SDS 4

Urządzenie ograniczające napięcie dla napięcia stałego zadziałania 230 V.

1 Produkt

Nr kat. 923118 SDS 4

GTIN / EAN 4013364104969, Nr taryfy celnej (EU): 85369095, Waga brutto: 39.70 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Typ VLD (EN 50122-1) VLD-F
Napięcie stałe zadziałania (Uag ) 230 V +/- 20 %
Napięcie udarowe zadziałania ≤ 650 V (1 kV/µs)
Zdolność odprowadzania prądów udarowych (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Wytrzymałość na prąd udarowy (10/350 µs) 25 kA
Zdolność odprowadzania prądów impulsowych (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Bezpieczne zwarcie przez zespawanie elektrod przy prądzie stałym (DC) ≥ 600 A / 250 ms
Wytrzymałość zwarciowa 25 kArms / 100 ms; 36 kArms / 75 ms
Prąd długotrwały 1 kArms dla t ≤ 120 s
Prąd upływu (Ilc ) < 1 µA przy 100 V DC
Zakres temperatury pracy (TU ) -40 °C ... +80 °C
Montaż Adapter masztowy MA SDS M12 lub SIEMENS nr 8WL6503-xx

Produkt 923118 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923118.

Idź do sklepu internetowego

SDS 5

Urządzenie ograniczające napięcie dla napięcia stałego zadziałania 120 V.

1 Produkt

Nr kat. 923119 SDS 5

GTIN / EAN 4013364104976, Nr taryfy celnej (EU): 85369095, Waga brutto: 39.70 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Typ VLD (EN 50122-1) VLD-F
Napięcie stałe zadziałania (Uag ) 120 V +/- 20 %
Napięcie udarowe zadziałania ≤ 600 V (1 kV/µs)
Zdolność odprowadzania prądów udarowych (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Wytrzymałość na prąd udarowy (10/350 µs) 25 kA
Zdolność odprowadzania prądów impulsowych (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Bezpieczne zwarcie przez zespawanie elektrod przy prądzie stałym (DC) ≥ 600 A / 250 ms
Wytrzymałość zwarciowa 25 kArms / 100 ms; 36 kArms / 75 ms
Prąd długotrwały 1 kArms dla t ≤ 120 s
Prąd upływu (Ilc ) < 1 µA przy 100 V DC
Zakres temperatury pracy (TU ) -40 °C ... +80 °C
Montaż Adapter masztowy MA SDS M12 lub SIEMENS nr 8WL6503-xx

Produkt 923119 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923119.

Idź do sklepu internetowego
