Teleskopowy maszt odgromowy do fundamentów kielichowych lub betonowych

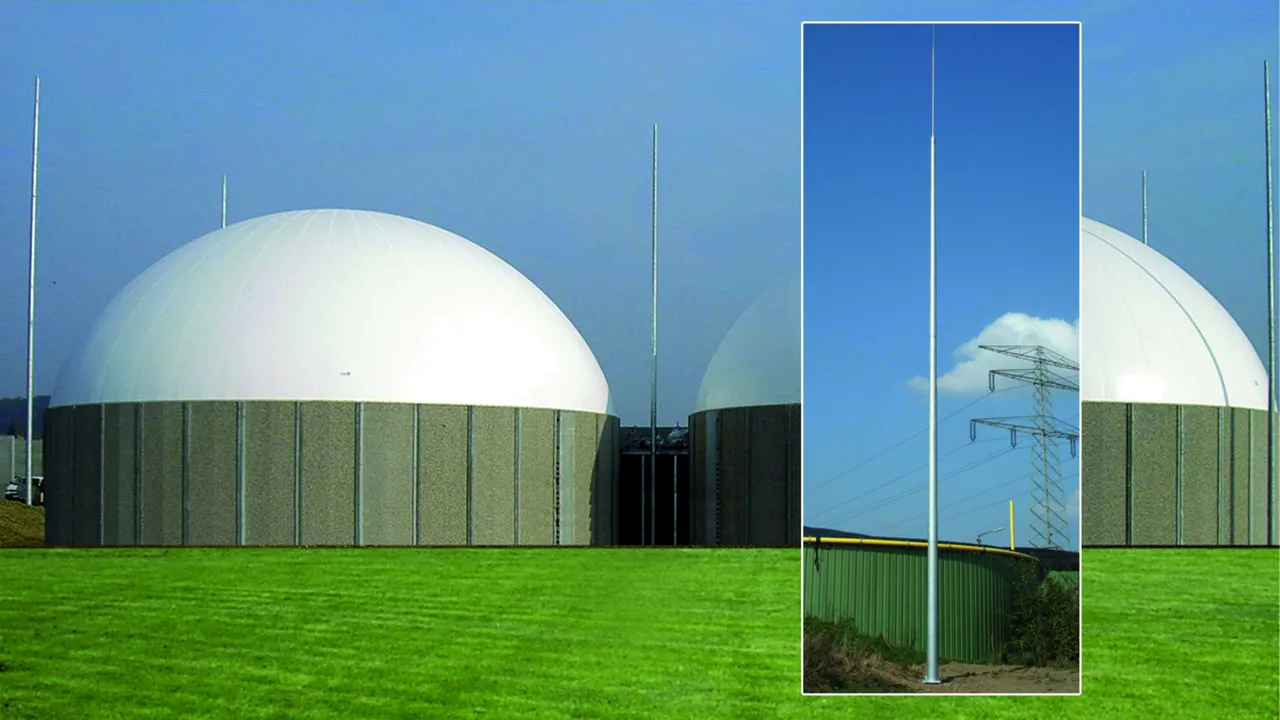

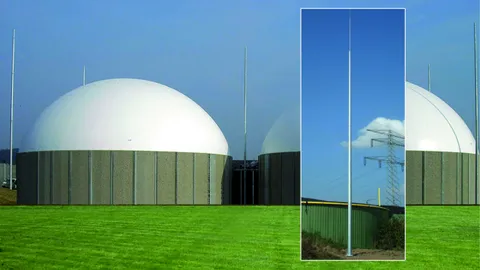

Air-termination mast to protect special facilities such as biogas plants, free field PV systems, Ex systems, ammunition dumps etc. against direct lightning strike.

The masts will be erected on a bucket foundation (pre-fabricated element) or an on-site concrete foundation with foundation basket (to be ordered separately).

More details on the locking system, the foundation and installation in installation instructions No. 1729.

This air-termination mast system provides a protected area (lightning protection zone 0B) for the whole system / area, without installing horizontal air-termination systems (spanning of cables).

The separation distance s according to IEC/EN 62305-3 between air-termination mast and the object to be protected must be observed.

The air-termination masts are dimensioned according to Eurocode.

Advantages of the air-termination mast system:
– Earthworks can be completed in advance
– Erection in (prefabricated) bucket foundation with low on-site effort or
– Erection on on-site concrete foundation with foundation basket (concrete curing time to be observed for scheduling and erection)
– With flange plate for fast mounting
– Easily adjustable with threaded bolts M24
– Detailed mounting instructions
– Verifiable statics (upon request)

Components:
– Air-termination rod St/tZn Ø42 / 20 / 10 mm length 2400 or 5400 mm with thread M20 and lock nut
– Conic mast segments
– Flange plate with connection lug for earth connection bore Ø12 mm (of round conductor Ø10 mm e.g. with KS connector Part No. 301 019)

Max. transport length 6 m.

5 Produkty

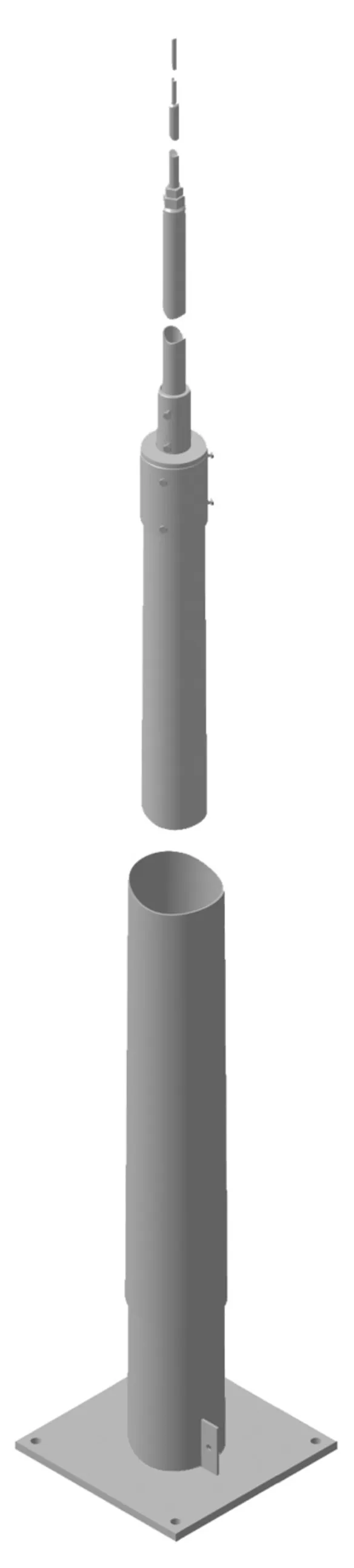

Nr kat. 103013 TBM 13.35M FP400 STTZN

GTIN / EAN 4013364129818, Nr taryfy celnej (EU): 85389099, Waga brutto: 228.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Telescopic lighting protection mast in bucket or concrete foundation, height 13.35 m
Telescopic lightning protection mast in bucket or concrete foundation
Air-termination mast for protecting systems against direct lightning strike
The masts will be erected on a bucket foundation (pre-fabricated element) or a concrete foundation with foundation basket.
The mast is dimensioned according to Eurocode for a max. gust wind speed of 221 km/h.
Plug-in system with conic mast parts including flange plate with connection lug for earth connection borehole Ø12 mm (for round conductor Ø10 mm e.g. with KS connector Part No. 301 019).

Materiał: St/tZn
Wysokość nad poziomem gruntu: 13380 m
Segmenty masztu: 2
Wymiary stopy: 400 x 400 mm
Stopa: 4x Ø28 mm dla 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu: 1400 x 1400 x 900 mm
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: TBM 13.35M FP400 STTZN
Nr kat.: 103013
lub podobny.

Certyfikaty



Dane techniczne

Materiał St/tZn
Wysokość nad poziomem gruntu (l1) 13380 m
Segmenty masztu 2
Maksymalne obciążenie wiatrem 194 km/h
<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
Wymiary stopy 400 x 400 mm
Stopa 4x Ø28 mm dla 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu (dł x sz x wys) 1400 x 1400 x 900 mm
Spełnia wymagania normy PN-EN 62561-(1+2)

Produkt 103013 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 103013.

Idź do sklepu internetowego

Nr kat. 103016 TBM 16.35M FP400 STTZN

GTIN / EAN 4013364129825, Nr taryfy celnej (EU): 85389099, Waga brutto: 230.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Telescopic lighting protection mast in bucket or concrete foundation, height 163.35 m
Telescopic lightning protection mast in bucket or concrete foundation
Air-termination mast for protecting systems against direct lightning strike
The masts will be erected on a bucket foundation (pre-fabricated element) or a concrete foundation with foundation basket.
The mast is dimensioned according to Eurocode for a max. gust wind speed of 171 km/h.
Plug-in system with conic mast parts including flange plate with connection lug for earth connection borehole Ø12 mm (for round conductor Ø10 mm e.g. with KS connector Part No. 301 019).

Materiał: St/tZn
Wysokość nad poziomem gruntu: 16380 m
Segmenty masztu: 2
Wymiary stopy: 400 x 400 mm
Stopa: 4x Ø28 mm for 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu: 1400 x 1400 x 900 mm
Spełnia wymagania normy: EN 62561-(1+2)

Producent: DEHN
Typ: TBM 16.35M FP400 STTZN
Nr kat.: 103016
lub podobny.

Certyfikaty



Dane techniczne

Materiał St/tZn
Wysokość nad poziomem gruntu (l1) 16380 m
Segmenty masztu 2
Maksymalne obciążenie wiatrem 135 km/h
<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
Wymiary stopy 400 x 400 mm
Stopa 4x Ø28 mm for 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu (dł x sz x wys) 1400 x 1400 x 900 mm
Spełnia wymagania normy EN 62561-(1+2)

Produkt 103016 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 103016.

Idź do sklepu internetowego

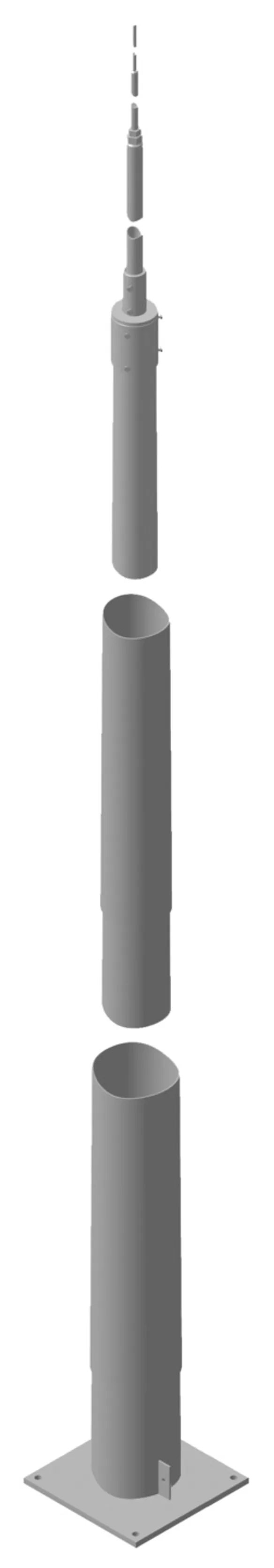

Nr kat. 103019 TBM 19.35M FP565 STTZN

GTIN / EAN 4013364129832, Nr taryfy celnej (EU): 85389099, Waga brutto: 310.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Telescopic lighting protection mast in bucket or concrete foundation, height 19.35 m
Telescopic lightning protection mast in bucket or concrete foundation
Air-termination mast for protecting systems against direct lightning strike
The masts will be erected on a bucket foundation (pre-fabricated element) or a concrete foundation (on site) with foundation basket.
The mast is dimensioned according to Eurocode for a max. gust wind speed of 160 km/h.
Plug-in system with conic mast parts including flange plate with connection lug for earth connection borehole Ø12 mm (for round conductor Ø10 mm e.g. with KS connector Part No. 301 019).
Materiał: St/tZn
Wysokość nad poziomem gruntu: 19380 m
Segmenty masztu: 3
Wymiary stopy: 400 x 400 mm
Stopa: 4x Ø28 mm for 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu: 1600 x 1600 x 900 mm
Spełnia wymagania normy: EN 62561-(1+2)

Producent: DEHN
Typ: TBM 19.35M FP565 STTZN
Nr kat.: 103019
lub podobny.

Certyfikaty



Dane techniczne

Materiał St/tZn
Wysokość nad poziomem gruntu (l1) 19380 m
Segmenty masztu 3
Maksymalne obciążenie wiatrem 131 km/h
<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
Wymiary stopy 400 x 400 mm
Stopa 4x Ø28 mm for 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu (dł x sz x wys) 1600 x 1600 x 900 mm
Spełnia wymagania normy EN 62561-(1+2)

Produkt 103019 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 103019.

Idź do sklepu internetowego

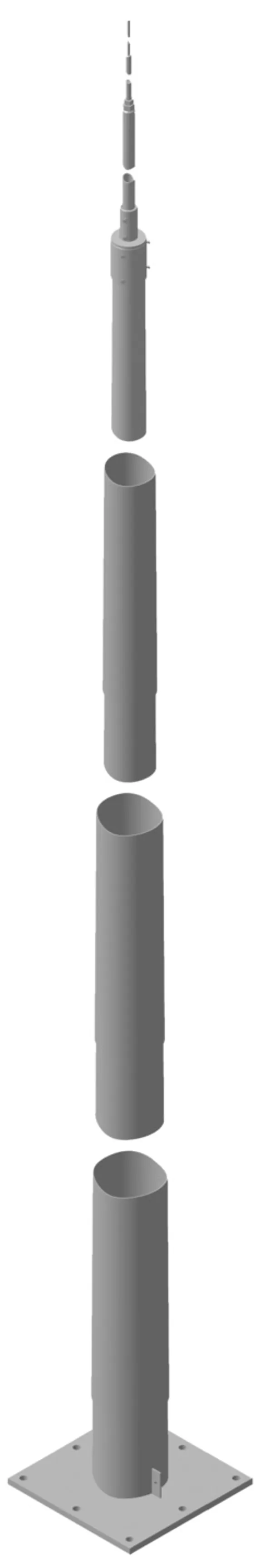

Nr kat. 103022 TBM 22.35M FP565 STTZN

GTIN / EAN 4013364129849, Nr taryfy celnej (EU): 85389099, Waga brutto: 452.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Telescopic lighting protection mast in bucket or concrete foundation, height 22.35 m
Telescopic lightning protection mast in bucket or concrete foundation
Air-termination mast for protecting systems against direct lightning strike
The masts will be erected on a bucket foundation (pre-fabricated element) or a concrete foundation (on site) with foundation basket.
The mast is dimensioned according to Eurocode for a max. gust wind speed of 166 km/h.
Plug-in system with conic mast parts including flange plate with connection lug for earth connection borehole Ø12 mm (for round conductor Ø10 mm e.g. with KS connector Part No. 301 019).
Materiał: St/tZn
Wysokość nad poziomem gruntu: 22380 m
Segmenty masztu: 4
Wymiary stopy: 565 x 565 mm
Stopa: 8x Ø28 mm for 8x M24 (490 x 490 mm)
Wymiary betonowego fundamentu: 1800 x 1800 x 900 mm
Spełnia wymagania normy: EN 62561-(1+2)

Producent: DEHN
Typ: TBM 22.35M FP565 STTZN
Nr kat.: 103022
lub podobny.

Certyfikaty



Dane techniczne

Materiał St/tZn
Wysokość nad poziomem gruntu (l1) 22380 m
Segmenty masztu 4
Maksymalne obciążenie wiatrem 129 km/h
<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
Wymiary stopy 565 x 565 mm
Stopa 8x Ø28 mm for 8x M24 (490 x 490 mm)
Wymiary betonowego fundamentu (dł x sz x wys) 1800 x 1800 x 900 mm
Spełnia wymagania normy EN 62561-(1+2)

Produkt 103022 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 103022.

Idź do sklepu internetowego

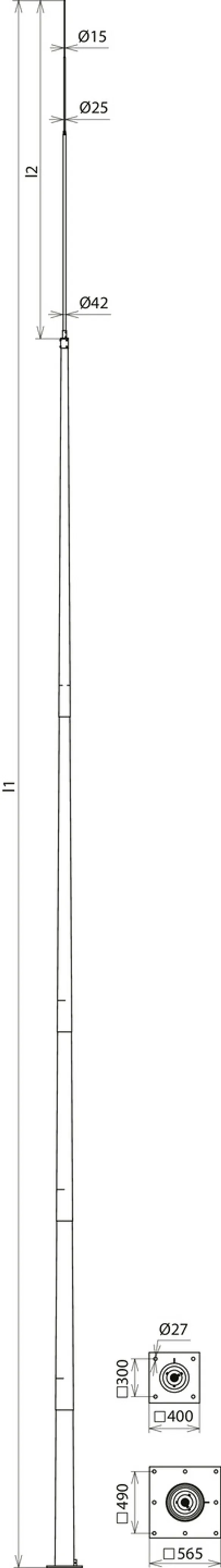

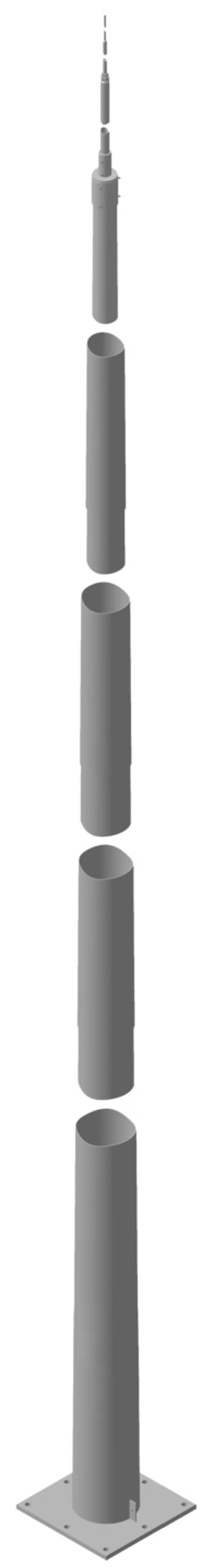

Nr kat. 103025 TBM 24.85M FP565 STTZN

GTIN / EAN 4013364129856, Nr taryfy celnej (EU): 85389099, Waga brutto: 550.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Telescopic lighting protection mast in bucket or concrete foundation, height 24.85 m
Telescopic lightning protection mast in bucket or concrete foundation
Air-termination mast for protecting systems against direct lightning strike
The masts will be erected on a bucket foundation (pre-fabricated element) or a concrete foundation (on site) with foundation basket.
The mast is dimensioned according to Eurocode for a max. gust wind speed of 159 km/h.
Plug-in system with conic mast parts including flange plate with connection lug for earth connection borehole Ø12 mm (for round conductor Ø10 mm e.g. with KS connector Part No. 301 019).

Materiał: St/tZn
Wysokość nad poziomem gruntu: 24880 m
Segmenty masztu: 5
Wymiary stopy: 565 x 565 mm
Stopa: 8x Ø28 mm for 8x M24 (490 x 490 mm)
Wymiary betonowego fundamentu: 2000 x 2000 x 900 mm
Spełnia wymagania normy: EN 62561-(1+2)

Producent: DEHN
Typ: TBM 24.85M FP565 STTZN
Nr kat.: 103025
lub podobny.

Certyfikaty



Dane techniczne

Materiał St/tZn
Wysokość nad poziomem gruntu (l1) 24880 m
Segmenty masztu 5
Maksymalne obciążenie wiatrem 127 km/h
<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
Wymiary stopy 565 x 565 mm
Stopa 8x Ø28 mm for 8x M24 (490 x 490 mm)
Wymiary betonowego fundamentu (dł x sz x wys) 2000 x 2000 x 900 mm
Spełnia wymagania normy EN 62561-(1+2)

Produkt 103025 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 103025.

Idź do sklepu internetowego
