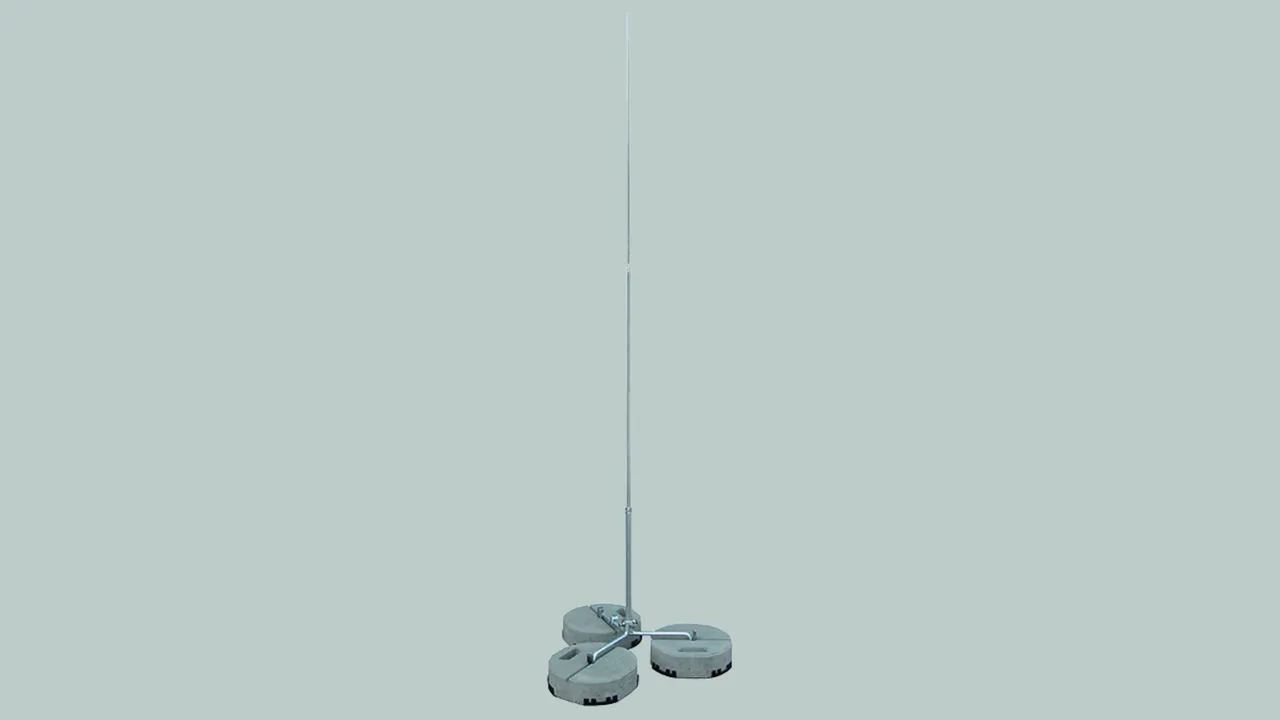

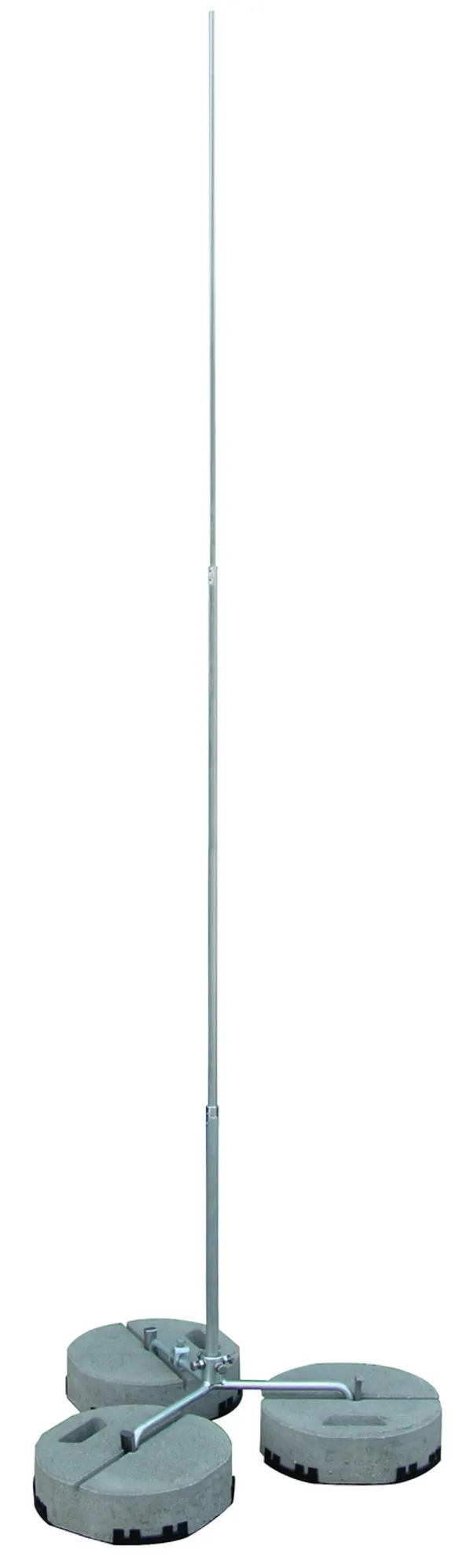

Wolnostojąca iglica odgromowa 2,5 do 3,5 m

Wolnostojąca iglica odgromowa ze statywem na trzech nogach do ochrony struktur na dachu z możliwością dostosowania do nachylenia dachu do maks. 10°.

Podstawę betonową (art. nr 102 075 lub 102 010) i podkładkę (art. nr 102 060 lub 102 050) należy zamawiać oddzielnie.

Komponenty:
– iglica odgromowa rurowa ze zwężeniem Ø40 / 16 / 10 mm lub Ø22 / 16 / 10 mm
– zacisk przyłączeniowy (zacisk do prętów) do drutów okrągłych 8-10 mm
– statyw na trzech nogach do podstaw betonowych do montażu klinowego

Uwaga: Przestrzegać dopuszczalnych obciążeń dachu i w razie potrzeby skonsultować się z konstruktorem budynku.

Do iglic odgromowych Ø22 mm

3 Produkty

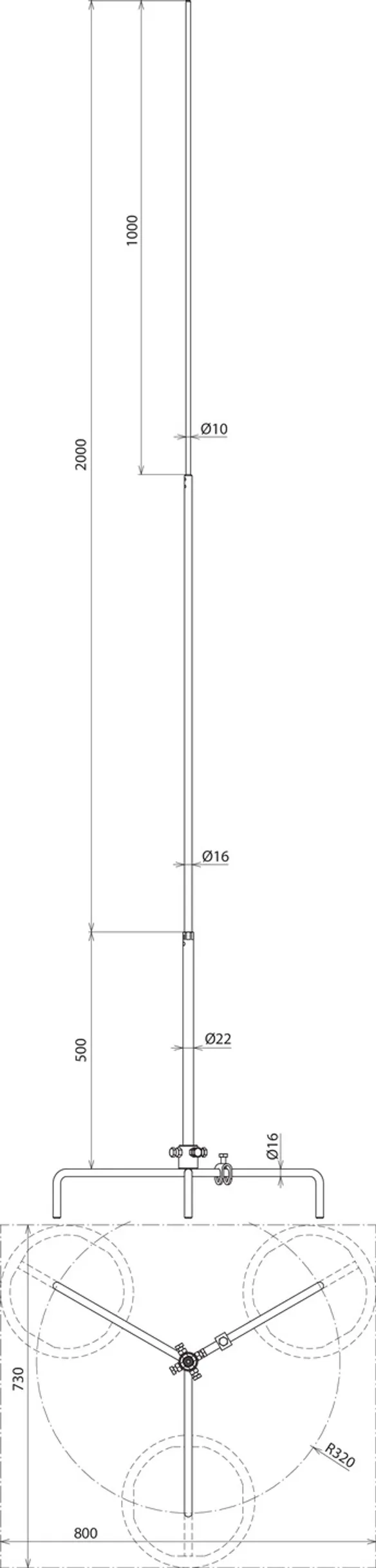

Nr kat. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN / EAN 4013364241985, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.40 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Iglica odgromowa wolnostojąca, wysokość 2500 mm
Wolnostojąca iglica odgromowa ze statywem na trzech nogach
do ochrony struktury na dachu,
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 185 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 075 lub 102 010) i
podkładkę (art. nr 102 060 lub 102 050) należy zamawiać oddzielnie.
Wysokość: 2500 mm
Promień (statyw): 320 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg: 730 x 800 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg: 850 x 930 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg: 137 km/h
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 185 km/h
Materiał iglicy odgromowej: aluminium
Materiał statywu: stal ocynkowana ogniowo
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: FS 22 16 10 2500 AL DBS R320 STTZN
Nr kat.: 105525
lub podobny.

Certyfikaty

Dane techniczne

Wysokość	2500 mm
Promień (statyw)	320 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg (dł x sz)	730 x 800 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg (dł x sz)	850 x 930 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg	137 km/h
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg	185 km/h
Materiał iglicy odgromowej	aluminium
Materiał statywu	stal ocynkowana ogniowo
Spełnia wymagania normy	DIN EN 62561-(1+2)

Wysokość	2500 mm
Długość (Ø 22 x 4) (l1)	500 mm
Długość (Ø 16 / 10) (l2)	2000 mm
Promień (statyw)	320 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg (dł x sz)	730 x 800 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg (dł x sz)	850 x 930 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg	137 km/h
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg	185 km/h
Materiał iglicy odgromowej	aluminium
Materiał statywu	stal ocynkowana ogniowo
Spełnia wymagania normy	DIN EN 62561-(1+2)

Produkt 105525 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105525.

Idź do sklepu internetowego

Nr kat. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN / EAN 4013364242029, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.80 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Iglica odgromowa wolnostojąca, wysokość 3000 mm
Wolnostojąca iglica odgromowa ze statywem na trzech nogach
do ochrony struktury na dachu,
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 168 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 075 lub 102 010)
i podkładkę (art. nr 102 060 lub 102 050) należy zamawiać oddzielnie.
Wysokość: 3000 mm
Promień (statyw): 320 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg: 730 x 800 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg: 850 x 930 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg: 112 km/h
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 168 km/h
Materiał iglicy odgromowej: aluminium
Materiał statywu: stal ocynkowana ogniowo
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS 22 16 10 3000 AL DBS R320 STTZN
Nr kat.: 105530
lub podobny.

Certyfikaty

Dane techniczne

Wysokość	3000 mm
Promień (statyw)	320 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg (dł x sz)	730 x 800 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg (dł x sz)	850 x 930 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg	112 km/h
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg	168 km/h
Materiał iglicy odgromowej	aluminium
Materiał statywu	stal ocynkowana ogniowo
Spełnia wymagania normy	PN-EN 62561-(1+2)

Wysokość	3000 mm
Długość (Ø 22 x 4) (l1)	1000 mm
Długość (Ø 16 / 10) (l2)	2000 mm
Promień (statyw)	320 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg (dł x sz)	730 x 800 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg (dł x sz)	850 x 930 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg	112 km/h
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg	168 km/h
Materiał iglicy odgromowej	aluminium
Materiał statywu	stal ocynkowana ogniowo
Spełnia wymagania normy	PN-EN 62561-(1+2)

Produkt 105530 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105530.

Idź do sklepu internetowego

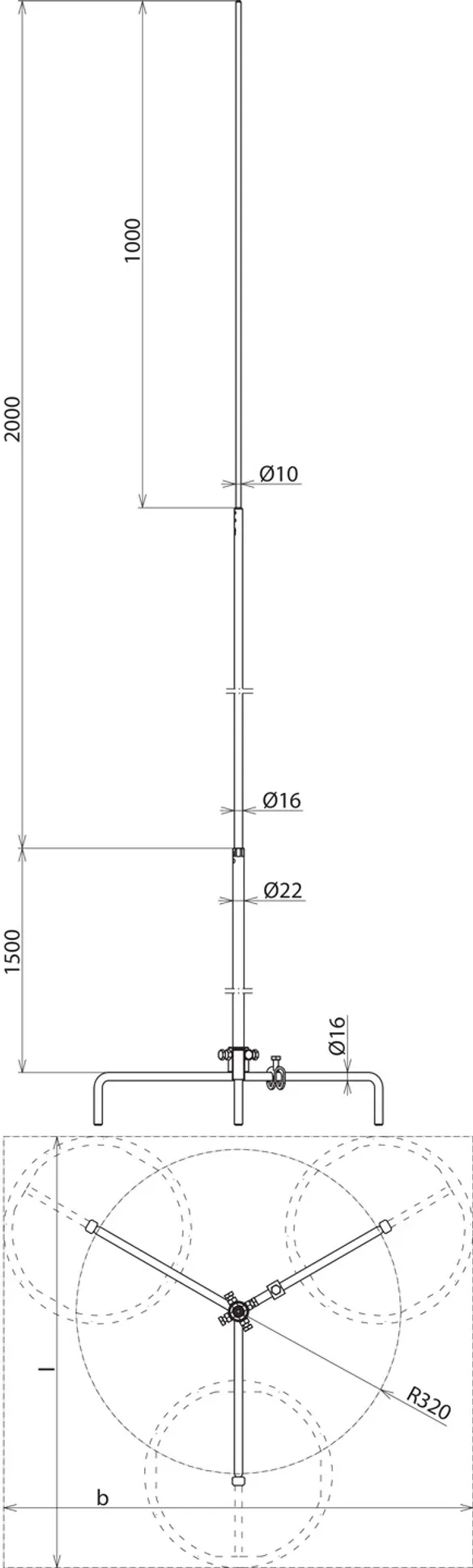

Nr kat. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN / EAN 4013364242043, Nr taryfy celnej (EU): 85389099, Waga brutto: 4.30 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Iglica odgromowa wolnostojąca, wysokość 3500 mm
Wolnostojąca iglica odgromowa ze statywem na trzech nogach
do ochrony struktury na dachu,
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 135 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 075 lub 102 010)
i podkładkę (art. nr 102 060 lub 102 050) należy zamawiać oddzielnie.
Wysokość: 3500 mm
Promień (statyw): 320 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg: 730 x 800 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg: 850 x 930 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg: 95 km/h
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 135 km/h
Materiał iglicy odgromowej: aluminium
Materiał statywu: stal ocynkowana ogniowo
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS 22 16 10 3500 AL DBS R320 STTZN
Nr kat.: 105535
lub podobny.

Certyfikaty

Dane techniczne

Wysokość	3500 mm
Promień (statyw)	320 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg (dł x sz)	730 x 800 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg (dł x sz)	850 x 930 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg	95 km/h
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg	135 km/h
Materiał iglicy odgromowej	aluminium
Materiał statywu	stal ocynkowana ogniowo
Spełnia wymagania normy	PN-EN 62561-(1+2)

Wysokość	3500 mm
Długość (Ø 22 x 4) (l1)	1500 mm
Długość (Ø 16 / 10) (l2)	2000 mm
Promień (statyw)	320 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg (dł x sz)	730 x 800 mm
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg (dł x sz)	850 x 930 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg	95 km/h
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg	135 km/h
Materiał iglicy odgromowej	aluminium
Materiał statywu	stal ocynkowana ogniowo
Spełnia wymagania normy	PN-EN 62561-(1+2)

Produkt 105535 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105535.

Idź do sklepu internetowego

Do iglic odgromowych Ø40 mm

2 Produkty

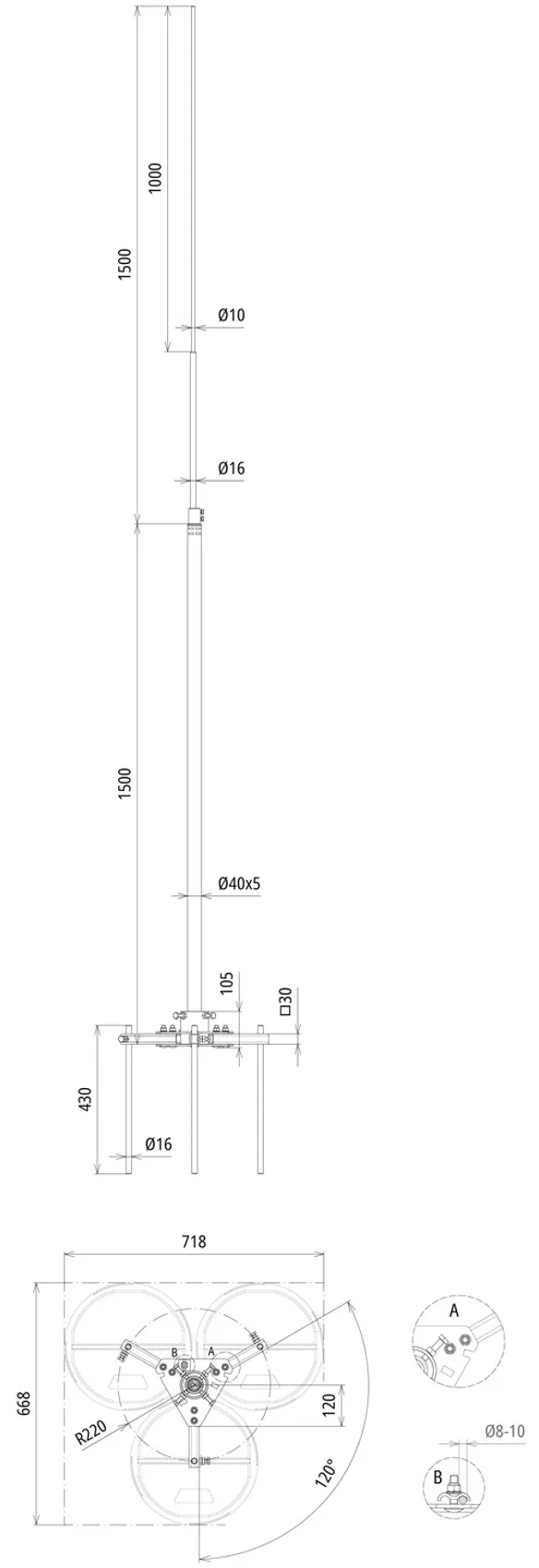

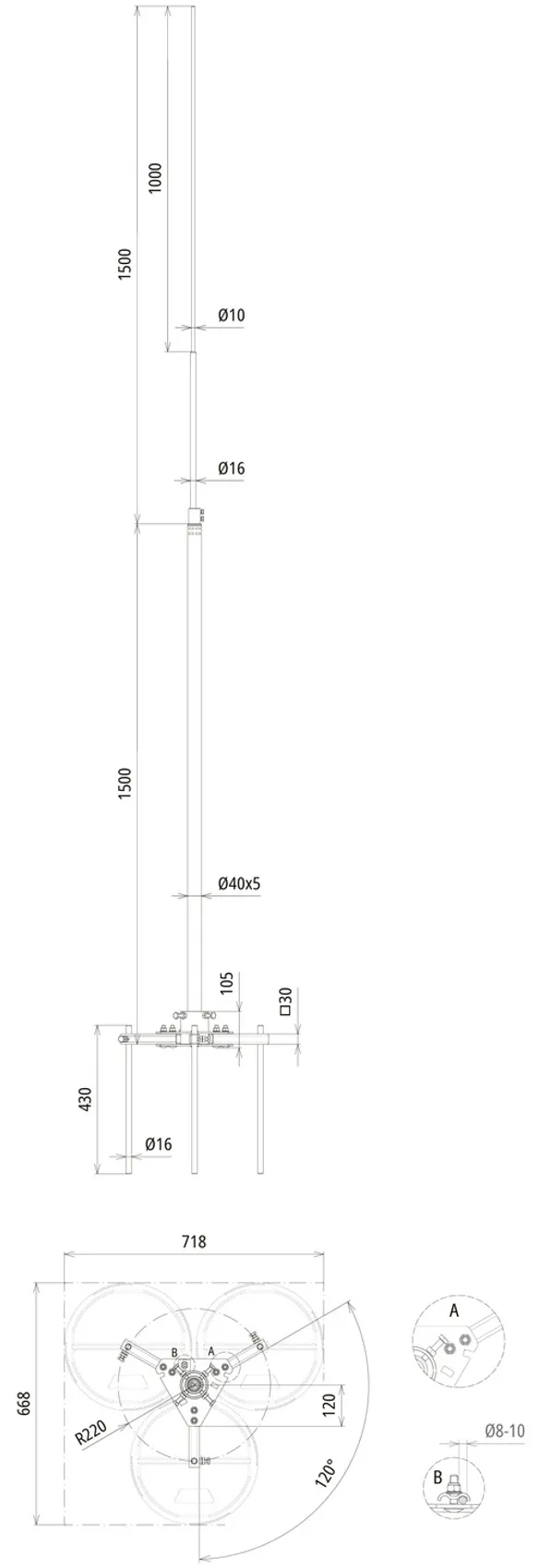

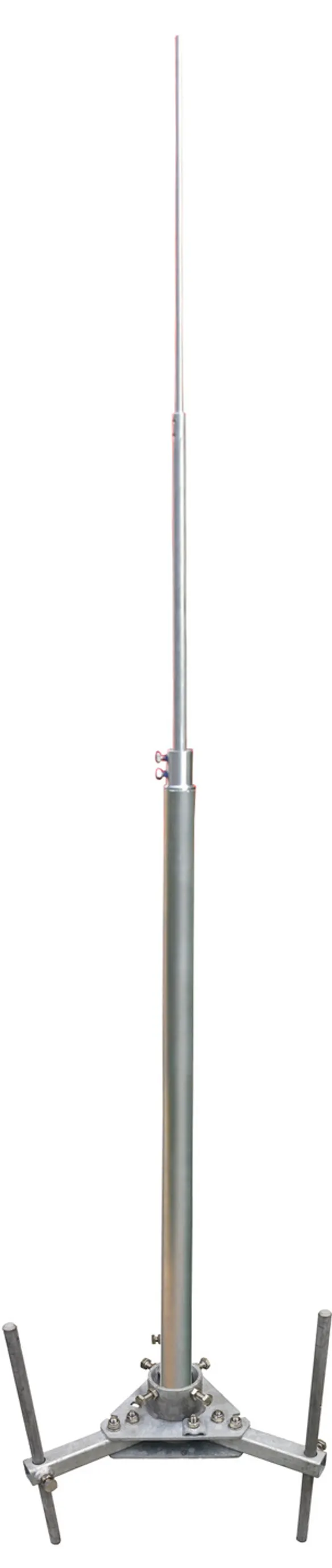

Nr kat. 105531 FS D40 16 10 3000 AL DBS KB STTZN

GTIN / EAN 4013364535893, Nr taryfy celnej (EU): 85389099, Waga brutto: 11.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Iglica odgromowa wolnostojąca, wysokość 3000 mm
Wolnostojąca iglica odgromowa ze statywem na trzech nogach
do ochrony struktury na dachu,
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie z Eurokodem 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy
zamawiać oddzielnie.
Wysokość: 3000 mm
Promień: 220 mm
Wymagana powierzchnia dla statywu z podstawą betonową po 17 kg: 668 x 718 mm
Materiał iglicy odgromowej: aluminium
Materiał statywu: Stal HDG
Odniesienie do norm: DIN EN 62561-(1+2)
Wysokość: 3000 mm
Promień (statyw): 220 mm
Wymagana powierzchnia dla statywu: 668 x 718 mm
Materiał iglicy odgromowej: aluminium
Materiał statywu: stal ocynkowana ogniowo
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 16 10 3000 AL DBS KB STTZN
Nr kat.: 105531
lub podobny.

Dane techniczne

Wysokość	3000 mm
Promień (statyw)	220 mm
Wymagana powierzchnia dla statywu (dł x sz)	668 x 718 mm
Materiał iglicy odgromowej	aluminium
Materiał statywu	stal ocynkowana ogniowo
Spełnia wymagania normy	PN-EN 62561-(1+2)

Wysokość	3000 mm
Długość (Ø40 x 5) (l1)	1500 mm
Długość (Ø 16 / 10) (l2)	1500 mm
Promień (statyw)	220 mm
Wymagana powierzchnia dla statywu (dł x sz)	668 x 718 mm
Materiał iglicy odgromowej	aluminium
Materiał statywu	stal ocynkowana ogniowo
Spełnia wymagania normy	PN-EN 62561-(1+2)

Produkt 105531 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105531.

Idź do sklepu internetowego

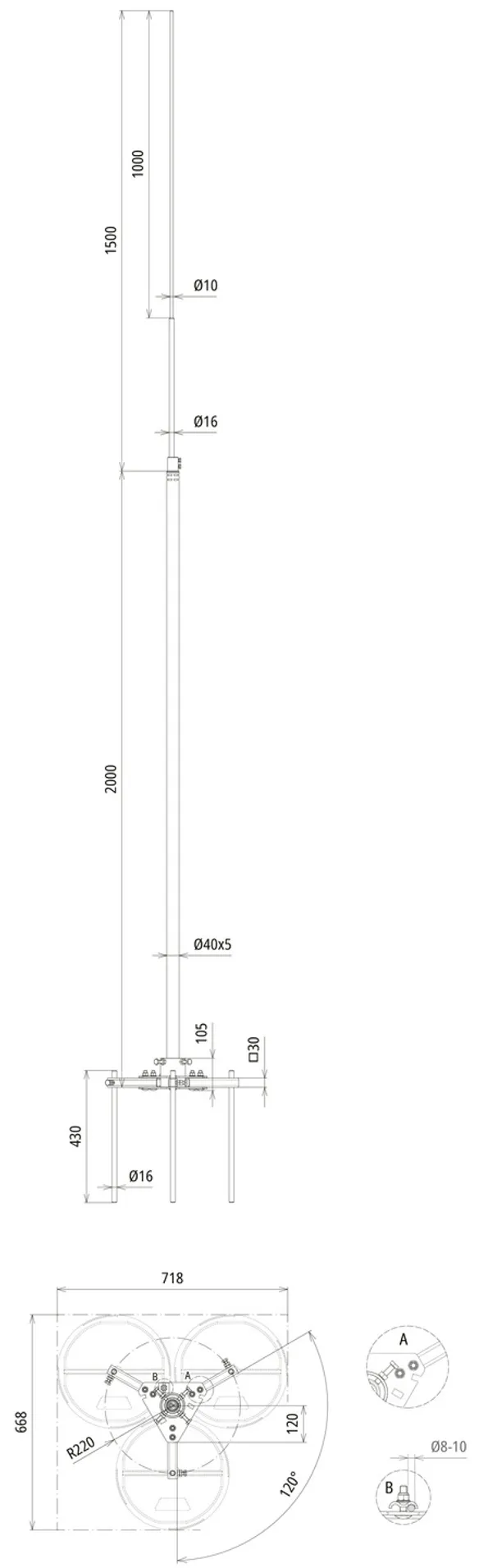

Nr kat. 105536 FS D40 16 10 3500 AL DBS KB STTZN

GTIN / EAN 4013364535909, Nr taryfy celnej (EU): 85389099, Waga brutto: 11.80 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Iglica odgromowa wolnostojąca, wysokość 3500 mm
Wolnostojąca iglica odgromowa ze statywem na trzech nogach
do ochrony struktury na dachu,
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie z Eurokodem 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy
zamawiać oddzielnie.
Wysokość: 3500 mm
Promień: 220 mm
Wymagana powierzchnia dla statywu z podstawą betonową po 17 kg: 668 x 718 mm
Materiał iglicy odgromowej: aluminium
Materiał statywu: Stal HDG
Odniesienie do norm: DIN EN 62561-(1+2)
Wysokość: 3500 mm
Promień (statyw): 220 mm
Wymagana powierzchnia dla statywu: 668 x 718 mm
Materiał iglicy odgromowej: aluminium
Materiał statywu: stal ocynkowana ogniowo
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 16 10 3500 AL DBS KB STTZN
Nr kat.: 105536
lub podobny.

Dane techniczne

Wysokość	3500 mm
Promień (statyw)	220 mm
Wymagana powierzchnia dla statywu (dł x sz)	668 x 718 mm
Materiał iglicy odgromowej	aluminium
Materiał statywu	stal ocynkowana ogniowo
Spełnia wymagania normy	PN-EN 62561-(1+2)

Wysokość	3500 mm
Długość (Ø40 x 5) (l1)	2000 mm
Długość (Ø 16 / 10) (l2)	1500 mm
Promień (statyw)	220 mm
Wymagana powierzchnia dla statywu (dł x sz)	668 x 718 mm
Materiał iglicy odgromowej	aluminium
Materiał statywu	stal ocynkowana ogniowo
Spełnia wymagania normy	PN-EN 62561-(1+2)

Produkt 105536 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105536.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

Wolnostojąca iglica odgromowa 2,5 do 3,5 m

Do iglic odgromowych Ø22 mm

Nr kat. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

Produkt 105525 został dodany do notatnika.

Do koszyka dodano produkt 105525.

Nr kat. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

Produkt 105530 został dodany do notatnika.

Do koszyka dodano produkt 105530.

Nr kat. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

Produkt 105535 został dodany do notatnika.

Do koszyka dodano produkt 105535.

Do iglic odgromowych Ø40 mm

Nr kat. 105531 FS D40 16 10 3000 AL DBS KB STTZN

Produkt 105531 został dodany do notatnika.

Do koszyka dodano produkt 105531.

Nr kat. 105536 FS D40 16 10 3500 AL DBS KB STTZN

Produkt 105536 został dodany do notatnika.

Do koszyka dodano produkt 105536.

Wolnostojąca iglica odgromowa 2,5 do 3,5 m

Do iglic odgromowych Ø22 mm

Nr kat. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

Nie masz uprawnień, by pobrać 105525.stp

Nie masz uprawnień, by pobrać 105525.igs

Nie masz uprawnień, by pobrać 105525.jt

Nie masz uprawnień, by pobrać 105525.dwg

Nie masz uprawnień, by pobrać 105525m_D.dxf

Produkt 105525 został dodany do notatnika.

Do koszyka dodano produkt 105525.

Nr kat. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

Nie masz uprawnień, by pobrać 105530.stp

Nie masz uprawnień, by pobrać 105530.igs

Nie masz uprawnień, by pobrać 105530.jt

Nie masz uprawnień, by pobrać 105530.dwg

Nie masz uprawnień, by pobrać 105530m_D.dxf

Produkt 105530 został dodany do notatnika.

Do koszyka dodano produkt 105530.

Nr kat. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

Nie masz uprawnień, by pobrać 105535.stp

Nie masz uprawnień, by pobrać 105535.igs

Nie masz uprawnień, by pobrać 105535.jt

Nie masz uprawnień, by pobrać 105535.dwg

Produkt 105535 został dodany do notatnika.

Do koszyka dodano produkt 105535.

Do iglic odgromowych Ø40 mm

Nr kat. 105531 FS D40 16 10 3000 AL DBS KB STTZN

Nie masz uprawnień, by pobrać 105531m_D.dxf

Produkt 105531 został dodany do notatnika.

Do koszyka dodano produkt 105531.

Nr kat. 105536 FS D40 16 10 3500 AL DBS KB STTZN

Nie masz uprawnień, by pobrać 105536m_D.dxf

Produkt 105536 został dodany do notatnika.

Do koszyka dodano produkt 105536.
