Połączenia wyrównawcze w systemach korytek kablowych

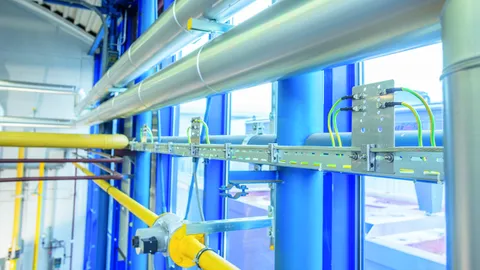

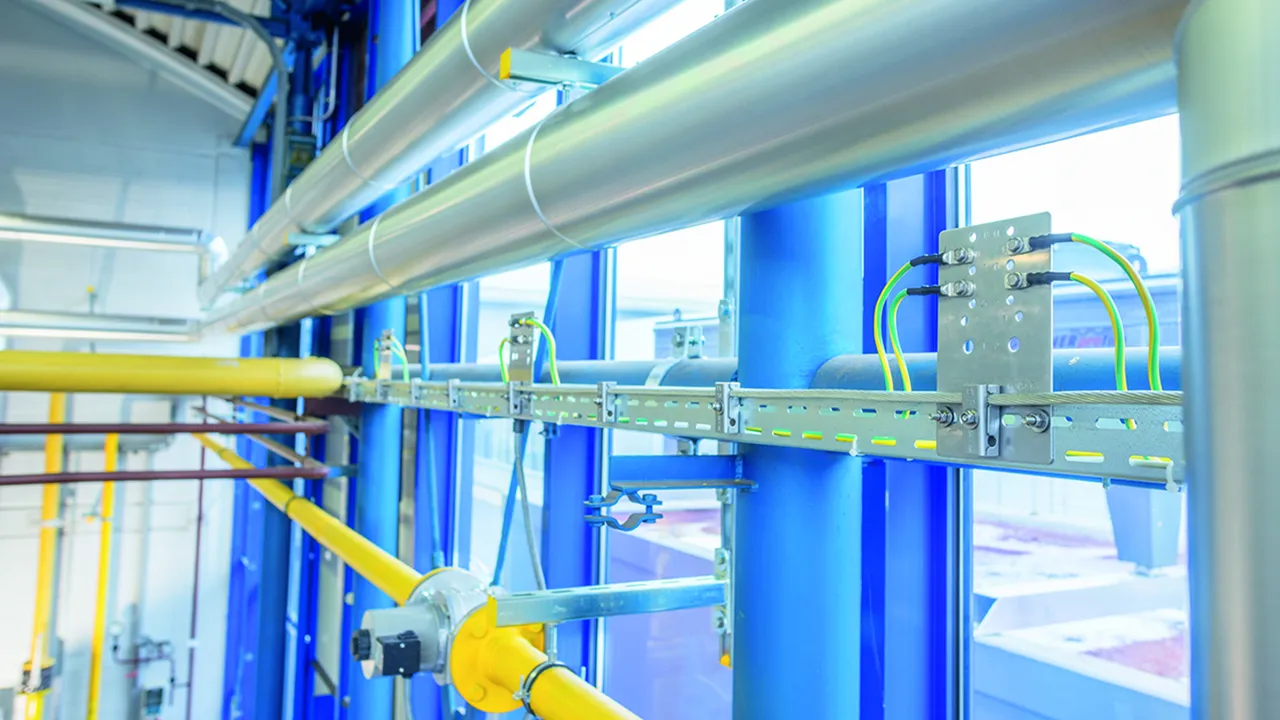

The equipotential bonding system is mounted on cable tray systems. By means of equipotential bonding plates and clamps and a closed ring equipotential bonding conductor all conductive system parts and electrical equipment are integrated in the Ex equipotential bonding. Thus a continuous connection is ensured.

Zacisk wyrównawczy do korytek kablowych i płytek wyrównawczych

Equipotential bonding clamp (PAK) for cable trays
– Connection only with ring equipotential bonding conductor (tinned copper cable)
– For mounting on the perforated cable tray or on the equipotential bonding plate (PAP 1 / PAP 2)
– EB clamp to be mounted approx. every 0.5 m

6 Produkty

Nr kat. 306200 PAK 35 M8 EX KB ER

GTIN / EAN 4013364327368, Nr taryfy celnej: 85389099, Waga brutto: 113.40 g, Jednostka opakowaniowa: 50.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Materiał: StSt
Zakres zacisku (uziom otokowy): 35 mm², Cu/gal Sn
Nr materiału: 1.4301
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: PAK 35 M8 EX KB ER
Nr kat.: 306200
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Przyłączenie do PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Zakres zacisku (uziom otokowy) 35 mm², Cu/gal Sn
Śruba M8 x 40 mm
Materiał śruby / nakrętki StSt
Nr materiału 1.4301
Strefa zagrożenia wybuchem (Ex) 2/22
Prąd zwarciowy AC (50 Hz / 5 s) 1.5 kA
Prąd zwarciowy DC (5 s) 250 A

Produkt 306200 został dodany do notatnika.

Do koszyka dodano produkt 306200.

Nr kat. 306201 PAK 50 M8 EX KB ER

GTIN / EAN 4013364327375, Nr taryfy celnej: 85389099, Waga brutto: 128.80 g, Jednostka opakowaniowa: 50.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Materiał: StSt
Zakres zacisku (uziom otokowy): 50 mm², Cu/gal Sn
Nr materiału: 1.4301
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: PAK 50 M8 EX KB ER
Nr kat.: 306201
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Przyłączenie do PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Zakres zacisku (uziom otokowy) 50 mm², Cu/gal Sn
Śruba M8 x 40 mm
Materiał śruby / nakrętki StSt
Nr materiału 1.4301
Strefa zagrożenia wybuchem (Ex) 2/22

Produkt 306201 został dodany do notatnika.

Do koszyka dodano produkt 306201.

Nr kat. 306202 PAK 70 M8 EX KB ER

GTIN / EAN 4013364327351, Nr taryfy celnej: 85389099, Waga brutto: 110.00 g, Jednostka opakowaniowa: 50.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Materiał: StSt
Zakres zacisku (uziom otokowy): 70 mm², Cu/gal Sn
Nr materiału: 1.4301
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: PAK 70 M8 EX KB ER
Nr kat.: 306202
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Przyłączenie do PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Zakres zacisku (uziom otokowy) 70 mm², Cu/gal Sn
Śruba M8 x 40 mm
Materiał śruby / nakrętki StSt
Nr materiału 1.4301
Strefa zagrożenia wybuchem (Ex) 2/22
Prąd zwarciowy AC (50 Hz / 5 s) 1.5 kA
Prąd zwarciowy DC (5 s) 250 A

Produkt 306202 został dodany do notatnika.

Do koszyka dodano produkt 306202.

Nr kat. 306204 PAK 35 M6 EX KB ER

GTIN / EAN 4013364336766, Nr taryfy celnej: 85389099, Waga brutto: 98.20 g, Jednostka opakowaniowa: 50.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Materiał: StSt
Zakres zacisku (uziom otokowy): 35 mm², Cu/gal Sn
Nr materiału: 1.4301
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: PAK 35 M6 EX KB ER
Nr kat.: 306204
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Przyłączenie do PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Zakres zacisku (uziom otokowy) 35 mm², Cu/gal Sn
Śruba M6 x 35 mm
Materiał śruby / nakrętki StSt
Nr materiału 1.4301
Strefa zagrożenia wybuchem (Ex) 2/22

Produkt 306204 został dodany do notatnika.

Do koszyka dodano produkt 306204.

Nr kat. 306205 PAK 50 M6 EX KB ER

GTIN / EAN 4013364336773, Nr taryfy celnej: 85389099, Waga brutto: 95.60 g, Jednostka opakowaniowa: 50.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Materiał: StSt
Zakres zacisku (uziom otokowy): 50 mm², Cu/gal Sn
Nr materiału: 1.4301
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: PAK 50 M6 EX KB ER
Nr kat.: 306205
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Przyłączenie do PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Zakres zacisku (uziom otokowy) 50 mm², Cu/gal Sn
Śruba M6 x 35 mm
Materiał śruby / nakrętki StSt
Nr materiału 1.4301
Strefa zagrożenia wybuchem (Ex) 2/22

Produkt 306205 został dodany do notatnika.

Do koszyka dodano produkt 306205.

Nr kat. 306206 PAK 70 M6 EX KB ER

GTIN / EAN 4013364336780, Nr taryfy celnej: 85389099, Waga brutto: 94.20 g, Jednostka opakowaniowa: 50.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Materiał: StSt
Zakres zacisku (uziom otokowy): 70 mm², Cu/gal Sn
Nr materiału: 1.4301
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: PAK 70 M6 EX KB ER
Nr kat.: 306206
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Przyłączenie do PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Zakres zacisku (uziom otokowy) 70 mm², Cu/gal Sn
Śruba M6 x 35 mm
Materiał śruby / nakrętki StSt
Nr materiału 1.4301
Strefa zagrożenia wybuchem (Ex) 2/22

Produkt 306206 został dodany do notatnika.

Do koszyka dodano produkt 306206.


Zacisk wyrównawczy do siatkowych korytek kablowych

Equipotential bonding clamp PAK for wire cable trays
– Connection only with ring equipotential bonding conductor 35 mm², Part No. 832 838 (tinned copper cable)
– For mounting on the wire cable tray or on the EB plate (PAP 1 / PAP 2)
– EB clamp to be mounted approx. every 0.5 m

1 Produkt

Nr kat. 306203 PAK 35 M8 EX GI ER

GTIN / EAN 4013364327382, Nr taryfy celnej: 85389099, Waga brutto: 128.80 g, Jednostka opakowaniowa: 50.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp laterally on the
wire cable tray, as well as for the fixing on the EB plate
PAP1-EX-GI-ER or PAP2-EX-GI-ER
for use in Ex zone 2/22
Materiał: StSt
Zakres zacisku (uziom otokowy): 35 mm², Cu/gal Sn
Nr materiału: 1.4301
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: PAK 35 M8 EX GI ER
Nr kat.: 306203
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Przyłączenie do PAP 1 EX GI ER or PAP 2 EX GI ER or lattice tray
Zakres zacisku (uziom otokowy) 35 mm², Cu/gal Sn
Śruba M8 x 40 mm
Materiał śruby / nakrętki StSt
Nr materiału 1.4301
Strefa zagrożenia wybuchem (Ex) 2/22
Prąd zwarciowy AC (50 Hz / 5 s) 1.5 kA
Prąd zwarciowy DC (5 s) 250 A

Produkt 306203 został dodany do notatnika.

Do koszyka dodano produkt 306203.


Płytka wyrównawcza do korytek kablowych

Equipotential bonding plate (PAP) for cable trays
– For attaching the equipotential bonding clamp (PAK) for the ring equipotential bonding conductor (tinned copper cable)
– For mounting on the perforated cable tray

2 Produkty

Nr kat. 306210 PAP 1 EX KB ER

GTIN / EAN 4013364327399, Nr taryfy celnej: 85389099, Waga brutto: 374.00 g, Jednostka opakowaniowa: 15.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for mounting on
laterally perforated cable trays, cable ducts
or perforated wide span cable trays
as support of the EB clamp for cable trays (KB)
for use in Ex zone 2/22
Materiał: StSt
Otwory przyłączeniowe do przewodu wyrównawczego z końcówką kablową: 3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: PAP 1 EX KB ER
Nr kat.: 306210
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Wymiary 120 x 180 mm
Otwory przyłączeniowe do przewodu wyrównawczego z końcówką kablową 3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Możliwości przyłączenia zacisków wyrównawczych PAK ... EX KB ER
Otwory mocujące do korytka kablowego [4x] 9 x 20 / [1x] 9 x 9 mm
Strefa zagrożenia wybuchem (Ex) 2/22
Prąd zwarciowy AC (50 Hz / 5 s) 1.5 kA
Prąd zwarciowy DC (5 s) 250 A

Produkt 306210 został dodany do notatnika.

Do koszyka dodano produkt 306210.

Nr kat. 306211 PAP 2 EX KB ER

GTIN / EAN 4013364327405, Nr taryfy celnej: 85389099, Waga brutto: 401.00 g, Jednostka opakowaniowa: 15.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for being mounted
on laterally perforated cable trays, cable ducts
or perforated wide span cable trays
as support of the EB clamp for cable trays (KB)
for use in Ex zone 2/22
Materiał: StSt
Otwory przyłączeniowe do przewodu wyrównawczego z końcówką kablową: 2x Ø11 mm, 12x Ø7 mm
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: PAP 2 EX KB ER
Nr kat.: 306211
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Wymiary 120 x 195 mm
Otwory przyłączeniowe do przewodu wyrównawczego z końcówką kablową 2x Ø11 mm, 12x Ø7 mm
Możliwości przyłączenia zacisków wyrównawczych PAK ... EX KB ER
Otwory mocujące do korytka kablowego [4x] 9 x 20 / [1x] 9 x 9 mm
Strefa zagrożenia wybuchem (Ex) 2/22
Prąd zwarciowy AC (50 Hz / 5 s) 1.5 kA
Prąd zwarciowy DC (5 s) 250 A

Produkt 306211 został dodany do notatnika.

Do koszyka dodano produkt 306211.


Płytka wyrównawcza do siatkowych korytek kablowych

Equipotential bonding plate (PAP) for wire cable trays
– For attaching the equipotential bonding clamp (PAK) for the ring equipotential bonding conductor (tinned copper cable)
– For mounting on the wire cable tray

2 Produkty

Nr kat. 306212 PAP 1 EX GI ER

GTIN / EAN 4013364327412, Nr taryfy celnej: 85389099, Waga brutto: 384.00 g, Jednostka opakowaniowa: 15.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for being mounted
on wire cable trays and
as support of the EB clamp for wire cable trays (GI)
for use in Ex zone 2/22
Materiał: StSt
Otwory przyłączeniowe do przewodu wyrównawczego z końcówką kablową: 3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: PAP 1 EX GI ER
Nr kat.: 306212
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Wymiary 120 x 180 mm
Otwory przyłączeniowe do przewodu wyrównawczego z końcówką kablową 3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Możliwości przyłączenia zacisków wyrównawczych PAK ... EX KB ER
Otwory mocujące do siatkowego korytka kablowego lattice tray [4x] 9 x 20 / [1x] 9 x 9 mm
Strefa zagrożenia wybuchem (Ex) 2/22
Prąd zwarciowy AC (50 Hz / 5 s) 1.5 kA
Prąd zwarciowy DC (5 s) 250 A

Produkt 306212 został dodany do notatnika.

Do koszyka dodano produkt 306212.

Nr kat. 306213 PAP 2 EX GI ER

GTIN / EAN 4013364327429, Nr taryfy celnej: 85389099, Waga brutto: 391.50 g, Jednostka opakowaniowa: 15.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for being mounted
on wire cable trays and
as support of the EB clamp for wire cable trays (GI)
for use in Ex zone 2/22
Materiał: StSt
Otwory przyłączeniowe do przewodu wyrównawczego z końcówką kablową: 2x Ø11 mm, 12x Ø7 mm
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: PAP 2 EX GI ER
Nr kat.: 306213
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Wymiary 120 x 195 mm
Otwory przyłączeniowe do przewodu wyrównawczego z końcówką kablową 2x Ø11 mm, 12x Ø7 mm
Możliwości przyłączenia zacisków wyrównawczych PAK ... EX KB ER
Otwory mocujące do siatkowego korytka kablowego [4x] 9 x 20 / [1x] 9 x 9 mm
Strefa zagrożenia wybuchem (Ex) 2/22
Prąd zwarciowy AC (50 Hz / 5 s) 1.5 kA
Prąd zwarciowy DC (5 s) 250 A

Produkt 306213 został dodany do notatnika.

Do koszyka dodano produkt 306213.


Wyrównawcza obejma do rur

Equipotential bonding pipe clamp SBD 60 PAK 35
– Connection only with ring equipotential bonding conductor 35 mm², Part No. 832 838 (tinned copper cable)
– For mounting on round pipe DN50 (60 mm)
– EB clamp to be mounted approx. every 0.5 m

1 Produkt

Nr kat. 306220 SBD 60 PAK 35 EX ER

GTIN / EAN 4013364327436, Nr taryfy celnej: 85389099, Waga brutto: 408.00 g, Jednostka opakowaniowa: 50.00 szt.


Rysunki

Informacje dodatkowe

Equipotential bonding pipe clamp for cable tray systems
Equipotential bonding pipe clamp
with clamp for the installation
of a ring equipotential bonding conductor
on a round pipe N50
for use in Ex zone 2/22
Materiał: StSt
Zakres zacisku (uziom otokowy): 35 mm², Cu/gal Sn
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: SBD 60 PAK 35 EX ER
Nr kat.: 306220
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Wymiary Ø60 mm
Zakres zacisku (uziom otokowy) 35 mm², Cu/gal Sn
Strefa zagrożenia wybuchem (Ex) 2/22

Produkt 306220 został dodany do notatnika.

Do koszyka dodano produkt 306220.


Zacisk kablowy

Cable clamp
as strain relief for the installation of copper cable on the equipotential bonding plate PAP1 EX KB ER or PAP1 EX GI ER.

2 Produkty

Nr kat. 306230 MPE S 35 ER

GTIN / EAN 4013364327443, Nr taryfy celnej: 85389099, Waga brutto: 10.60 g, Jednostka opakowaniowa: 10.00 szt.


Rysunki

Informacje dodatkowe

Cable clamp for cable tray systems
Cable clamp as strain relief for the
installation of copper cable on the
equipotential bonding plate
PAP1-EX-KB-ER bzw. PAP1-EX-GI-ER

Materiał: StSt
Zakres zacisku (linka miedziana): 35 mm²
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: MPE S 35 ER
Nr kat.: 306230
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Przyłączenie do PAP1 EX KB ER or PAP1 EX GI ER
Zakres zacisku (linka miedziana) 35 mm²
Strefa zagrożenia wybuchem (Ex) 2/22

Produkt 306230 został dodany do notatnika.

Do koszyka dodano produkt 306230.

Nr kat. 306231 MPE S 50/70 ER

GTIN / EAN 4013364327450, Nr taryfy celnej: 85389099, Waga brutto: 12.40 g, Jednostka opakowaniowa: 10.00 szt.


Rysunki

Informacje dodatkowe

Cable clamp for cable tray systems
Cable clamp as strain relief for the
installation of copper cable on the
equipotential bonding plate
PAP1-EX-KB-ER bzw. PAP1-EX-GI-ER
Materiał: StSt
Zakres zacisku (linka miedziana): 50 bzw. 70 mm²
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: MPE S 50/70 ER
Nr kat.: 306231
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Przyłączenie do PAP1 EX KB ER or PAP1 EX GI ER
Zakres zacisku (linka miedziana) 50 bzw. 70 mm²
Strefa zagrożenia wybuchem (Ex) 2/22

Produkt 306231 został dodany do notatnika.

Do koszyka dodano produkt 306231.


Przeciwnakrętna

Locknut for cable clamps (MPE S 35 ER and MPE S 50/70 ER).

1 Produkt

Nr kat. 306240 SM SS M6 ER

GTIN / EAN 4013364327467, Nr taryfy celnej: 85389099, Waga brutto: 2.25 g, Jednostka opakowaniowa: 20.00 szt.


Rysunki

Informacje dodatkowe

Screw M6 StSt
Screw lock M6 against unintentional
loosening by vibration (self-locking)
for cable clamp MPE S 35 ER or MPE S 50/70 ER
Materiał: StSt
Strefa zagrożenia wybuchem (Ex): 2/22

Producent: DEHN
Typ: SM SS M6 ER
Nr kat.: 306240
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Wykonanie M6
Strefa zagrożenia wybuchem (Ex) 2/22

Produkt 306240 został dodany do notatnika.

Do koszyka dodano produkt 306240.


Śruba z łbem sześciokątnym

Nut for cable clamps (MPE S 35 ER and MPE S 50/70 ER).

1 Produkt

Nr kat. 505901 SKM M6 DIN 934 V2A

GTIN / EAN 4013364019355, Nr taryfy celnej: 73181639, Waga brutto: 2.10 g, Jednostka opakowaniowa: 20.00 szt.


Rysunki

Informacje dodatkowe

Screw M6 StSt
Screw lock M6 against unintentional
loosening by vibration (self-locking)
for cable clamp MPE S 35 ER or MPE S 50/70 ER
Materiał: StSt

Producent: DEHN
Typ: SKM M6 DIN 934 V2A
Nr kat.: 505901
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Wykonanie M6

Produkt 505901 został dodany do notatnika.

Do koszyka dodano produkt 505901.


Podkładka sprężysta

Spring washer for cable clamps (MPE S 35 ER und MPE S 50/70 ER).

1 Produkt

Nr kat. 524906 FR A6 V2A

GTIN / EAN 4013364004009, Nr taryfy celnej: 73182100, Waga brutto: 1.00 g, Jednostka opakowaniowa: 20.00 szt.


Rysunki

Informacje dodatkowe

Screw M6 StSt
Screw lock M6 against unintentional
loosening by vibration (self-locking)
for cable clamp MPE S 35 ER or MPE S 50/70 ER
Materiał: StSt

Producent: DEHN
Typ: FR A6 V2A
Nr kat.: 524906
lub podobny.

Certyfikaty



Dane techniczne

Materiał StSt
Wykonanie A6

Produkt 524906 został dodany do notatnika.

Do koszyka dodano produkt 524906.


Powrót na górę
