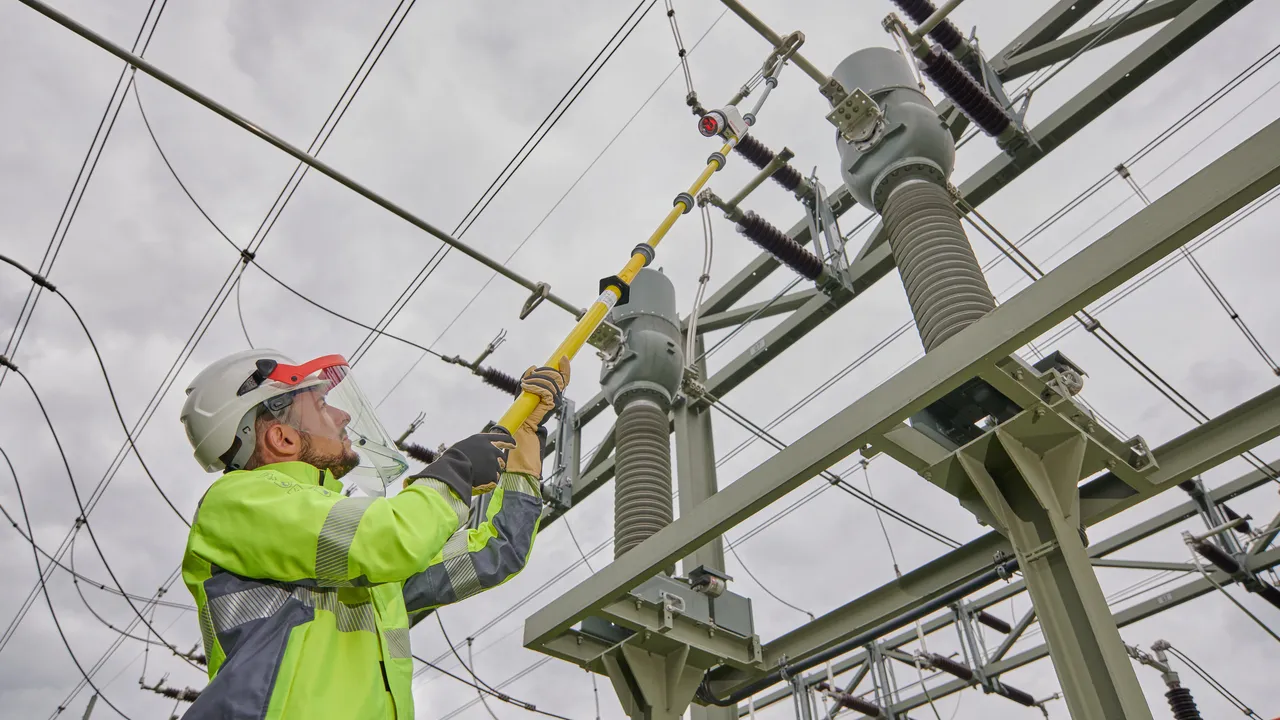

Wskaźnik napięcia PHE4 do wysokiego napięcia

Wysoki zakres napięcia znamionowego
Wyjątkowy system złącza wtykowego
Wbudowany wskaźnik wizualny i dźwiękowy
Można stosować także podczas opadów

Zakres napięcia znamionowego 30 ... 132 kV / 50 Hz, gwint M12

Kategoria „S” do rozdzielnic i linii napowietrznych.

3 Produkty

Nr kat. 783270 PHE4 30 60 S

GTIN / EAN 4013364309852, Nr taryfy celnej (EU): 90303370, Waga brutto: 3.39 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Napięcie znamionowe (U_N )	30 ... 60 kV
Długość całkowita (l_G )	2560 mm
Głębokość wprowadzania (l_O )	910 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.

Napięcie znamionowe (U_N )	30 ... 60 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (l_G )	2560 mm
Głębokość wprowadzania (l_O )	910 mm
Długość rękojeści (l_W )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +70 °C, klasa klimatyczna N i W
Wykonanie	Zintegrowana konstrukcja
Można stosować podczas opadów	tak
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Poziom dźwięku	> 67 dB(A) (optyczny wskaźnik stanu i przerywany dźwięk)
Z funkcją autotestu ^*)	tak
Bateria	Litowa AA 1,5 V
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Średnica drążka izolacyjnego	30 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.

Produkt 783270 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 783270.

Idź do sklepu internetowego

Nr kat. 783275 PHE4 60 110 S

GTIN / EAN 4013364309845, Nr taryfy celnej (EU): 90303370, Waga brutto: 3.83 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Napięcie znamionowe (U_N )	60 ... 110 kV
Długość całkowita (l_G )	3010 mm
Głębokość wprowadzania (l_O )	910 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.

Napięcie znamionowe (U_N )	60 ... 110 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (l_G )	3010 mm
Głębokość wprowadzania (l_O )	910 mm
Długość rękojeści (l_W )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +70 °C, klasa klimatyczna N i W
Wykonanie	Zintegrowana konstrukcja
Można stosować podczas opadów	tak
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Poziom dźwięku	> 67 dB(A) (optyczny wskaźnik stanu i przerywany dźwięk)
Z funkcją autotestu ^*)	tak
Bateria	Litowa AA 1,5 V
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Średnica drążka izolacyjnego	30 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.

Produkt 783275 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 783275.

Idź do sklepu internetowego

Nr kat. 783280 PHE4 60 132 S

GTIN / EAN 4013364317284, Nr taryfy celnej (EU): 90303370, Waga brutto: 4.23 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Napięcie znamionowe (U_N )	60 ... 132 kV
Długość całkowita (l_G )	3420 mm
Głębokość wprowadzania (l_O )	910 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.

Napięcie znamionowe (U_N )	60 ... 132 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (l_G )	3420 mm
Głębokość wprowadzania (l_O )	910 mm
Długość rękojeści (l_W )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +70 °C, klasa klimatyczna N i W
Wykonanie	Zintegrowana konstrukcja
Można stosować podczas opadów	tak
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Poziom dźwięku	> 67 dB(A) (optyczny wskaźnik stanu i przerywany dźwięk)
Z funkcją autotestu ^*)	tak
Bateria	Litowa AA 1,5 V
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Średnica drążka izolacyjnego	30 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.

Produkt 783280 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 783280.

Idź do sklepu internetowego

Zakres napięcia znamionowego 110 ... 132 kV / 50 oraz 16,7 Hz, gwint M12

Kategoria „S” do rozdzielnic i linii napowietrznych.

1 Produkt

Nr kat. 783460 PHE4 110 132 S 16.7 50

GTIN / EAN 4013364309869, Nr taryfy celnej (EU): 90303370, Waga brutto: 4.23 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Napięcie znamionowe (U_N )	110 ... 132 kV
Długość całkowita (l_G )	3420 mm
Głębokość wprowadzania (l_O )	910 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.

Napięcie znamionowe (U_N )	110 ... 132 kV
Rodzaj napięcia	AC
Częstotliwość	50 i 16,7 Hz
Kategoria	S
Długość całkowita (l_G )	3420 mm
Głębokość wprowadzania (l_O )	910 mm
Długość rękojeści (l_W )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +70 °C, klasa klimatyczna N i W
Wykonanie	Zintegrowana konstrukcja
Można stosować podczas opadów	tak
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Poziom dźwięku	> 67 dB(A) (optyczny wskaźnik stanu i przerywany dźwięk)
Z funkcją autotestu ^*)	tak
Bateria	Litowa AA 1,5 V
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Średnica drążka izolacyjnego	30 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.

Produkt 783460 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 783460.

Idź do sklepu internetowego

Zakres napięcia znamionowego 110 ... 420 kV / 50 Hz, gwint M12

Kategoria „S” do rozdzielnic i linii napowietrznych.

2 Produkty

Nr kat. 783285 PHE4 110 220 S

GTIN / EAN 4013364316898, Nr taryfy celnej (EU): 90303370, Waga brutto: 4.50 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Napięcie znamionowe (U_N )	110 ... 220 kV
Długość całkowita (l_G )	4420 mm
Głębokość wprowadzania (l_O )	910 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.

Napięcie znamionowe (U_N )	110 ... 220 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (l_G )	4420 mm
Głębokość wprowadzania (l_O )	910 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +70 °C, klasa klimatyczna N i W
Wykonanie	Zintegrowana konstrukcja
Można stosować podczas opadów	tak
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Poziom dźwięku	> 67 dB(A) (optyczny wskaźnik stanu i przerywany dźwięk)
Z funkcją autotestu ^*)	tak
Bateria	Litowa AA 1,5 V
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Średnica drążka izolacyjnego	30 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.

Produkt 783285 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 783285.

Idź do sklepu internetowego

Nr kat. 783290 PHE4 220 420 S

GTIN / EAN 4013364316904, Nr taryfy celnej (EU): 90303370, Waga brutto: 6.48 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Napięcie znamionowe (U_N )	220 ... 420 kV
Długość całkowita (l_G )	5750 mm
Głębokość wprowadzania (l_O )	910 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.

Napięcie znamionowe (U_N )	220 ... 420 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (l_G )	5750 mm
Głębokość wprowadzania (l_O )	910 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +70 °C, klasa klimatyczna N i W
Wykonanie	Zintegrowana konstrukcja
Można stosować podczas opadów	tak
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Poziom dźwięku	> 67 dB(A) (optyczny wskaźnik stanu i przerywany dźwięk)
Z funkcją autotestu ^*)	tak
Bateria	Litowa AA 1,5 V
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Średnica drążka izolacyjnego	30 mm
^*) wszystkich obwodów elektrycznych bez grotu pomiarowego.
