Rura wsporcza z przewodem HVI

High-voltage-resistant, insulated down conductor for maintaining the separation distance from electrically conductive components according to IEC/EN 62305-3.For use up to an equivalent separation distance s ≤ 75 cm (in air) or s ≤ 150 cm (solid material).
Optically adapted installation of HVI Conductor inside of the supporting tube with small wind exposed surface area.
Minimum order length 6 or 8 m. Conductor length to be indicated when ordering (steps of 0.5 m).
Due to the order-related production (customised conductor length) the conductor can not be taken back.

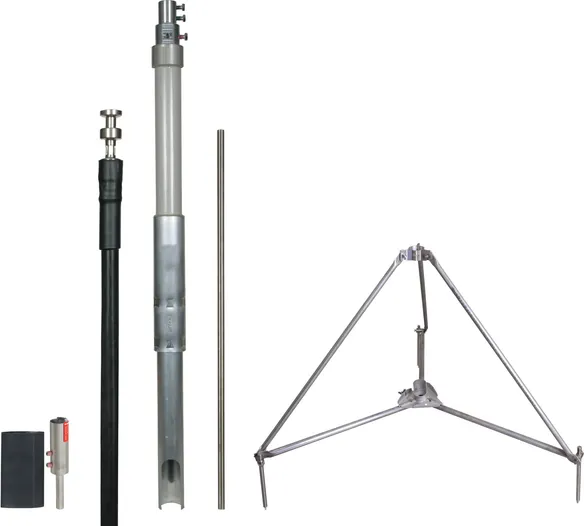

Przewód HVI w rurze wsporczej z iglicą odgromową

With interior sealing end and air-termination rod StSt Ø10 mm, length 1000 mm.

2 Produkty

Nr kat. 819326 HVI 20 M L6M SR3200 IP FSP1000 GFK AL

GTIN / EAN 4013364260511, Nr taryfy celnej (EU): 85389099, Waga brutto: 8.70 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

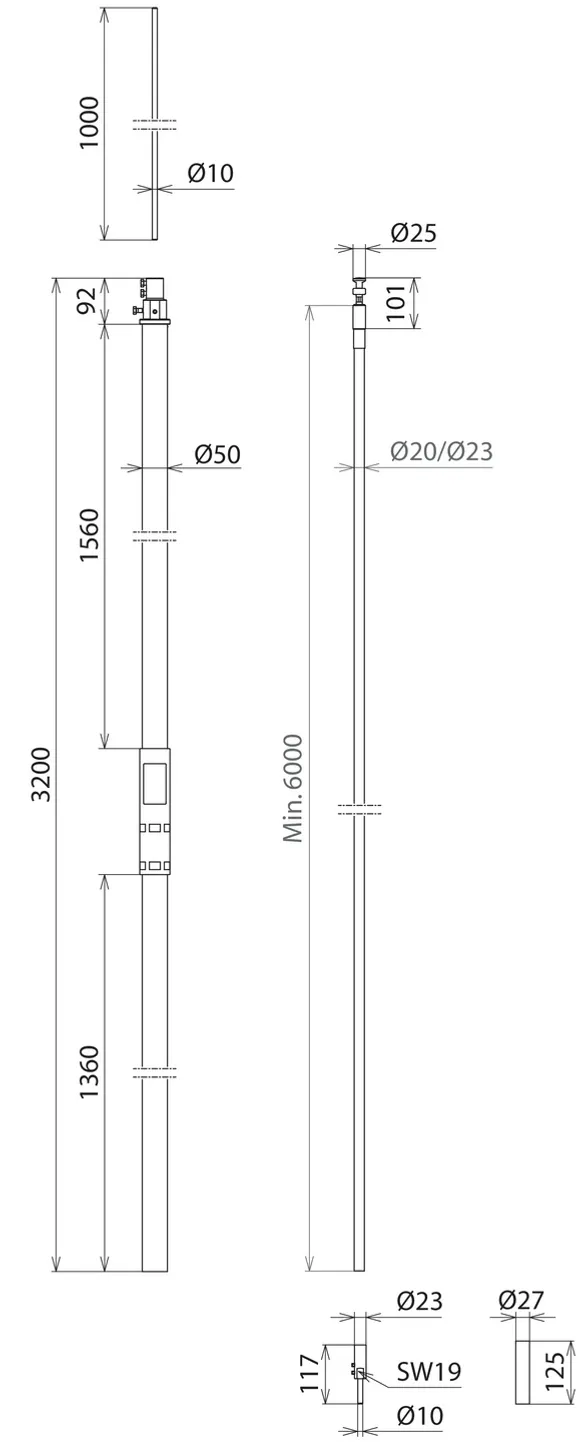

Rysunki

Informacje dodatkowe

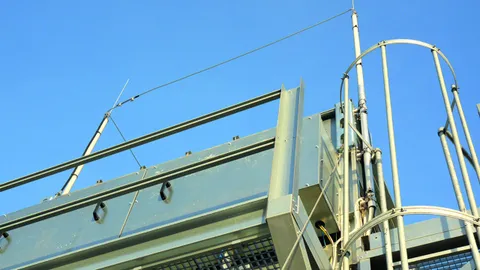

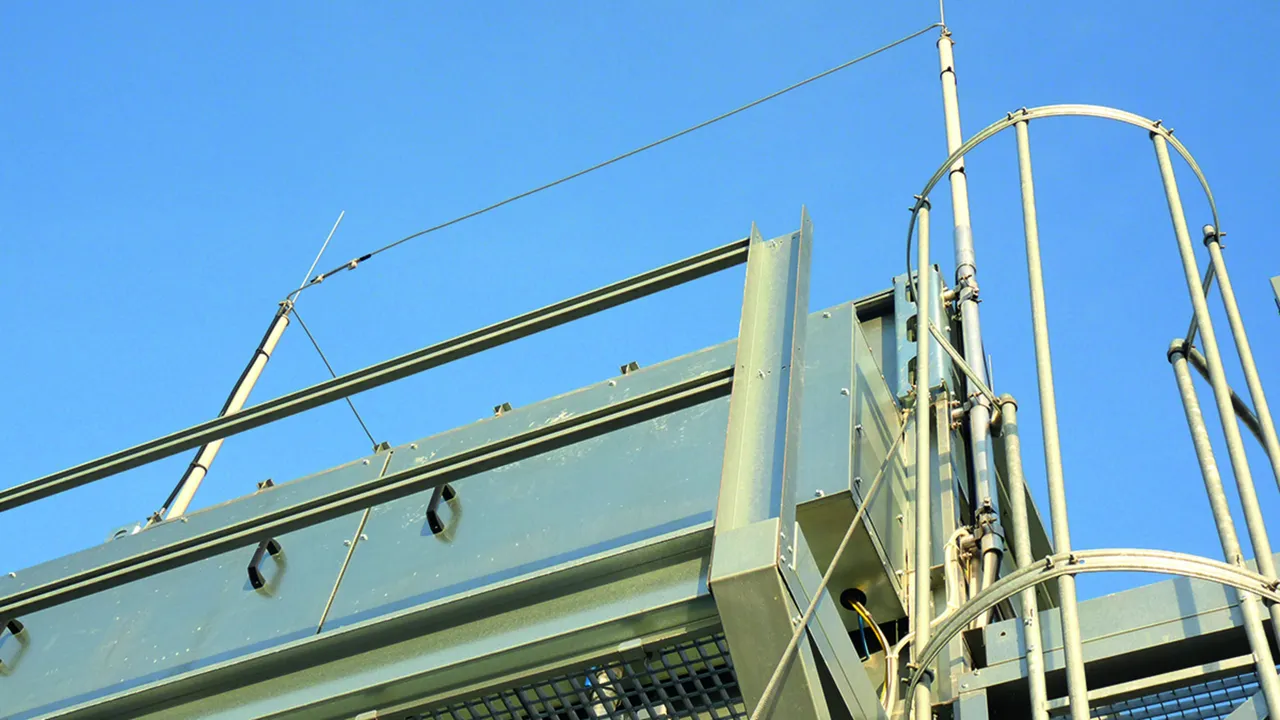

HVI®Conductor installed in the supporting tube with air-termination rod, black

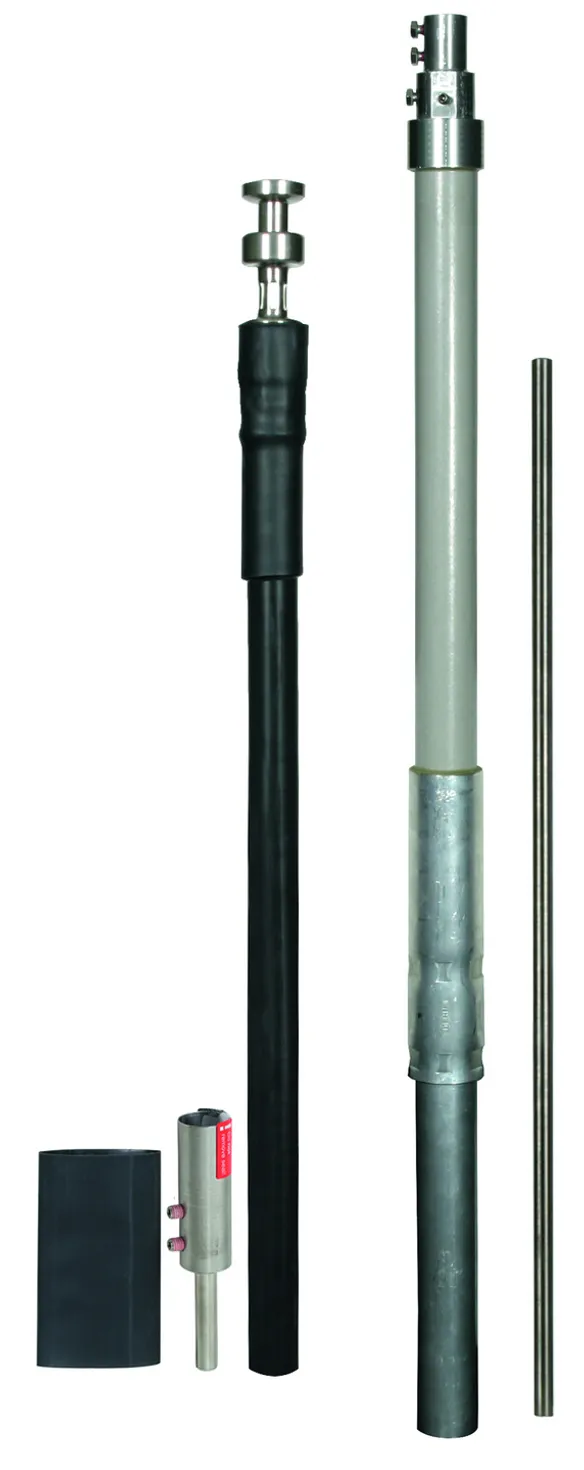

HVI®Conductor in the supporting tube
High-voltage-resistant insulated down
conductor for keeping the separation distance from
conductive parts according to EN 62305-3
Equivalent separation distance s =<75 cm (in air)
or s =< 150 cm (solid building material).
The supporting tubes with HVI Conductor are dimensioned according to Eurocode fo a max. gust wind speed of 237 km/h.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination tip (Ø10 mm), length of 1000 mm
Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 3200 mm
Długość tranportowa: 3200 mm
Średnica przewodu Ø: 20 mm
Kolor przewodu: black ●
Materiał przewodu: Cu
Minimalna długość do zamówienia: 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny): 3500 mm
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI wewnątrz): 237 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI na zewnątrz): 227 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 4x HVI na zewnątrz): 200 km/h
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 20 M L6M SR3200 IP FSP1000 GFK AL
Nr kat.: 819326
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 3200 mm
Długość tranportowa 3200 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 20 mm
Kolor przewodu black ●
Materiał przewodu Cu
Minimalna długość do zamówienia 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny) 3500 mm
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819326 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819326.

Idź do sklepu internetowego

Nr kat. 819336 HVI 23 L6M SR3200 IP FSP1000 GFK AL

GTIN / EAN 4013364241237, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.90 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

HVI®Conductor installed in the supporting tube with air-termination rod, grey
HVI®Conductor in the supporting tube
High-voltage-resistant insulated down
conductor for keeping the separation distance from
conductive parts according to EN 62305-3
Equivalent separation distance s =<75 cm (in air)
or s =< 150 cm (solid building material).
The supporting tubes with HVI Conductor are dimensioned according to Eurocode fo a max. gust wind speed of 237 km/h.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination tip (Ø10 mm), length of 1000 mm
Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 3200 mm
Długość tranportowa: 3200 mm
Średnica przewodu Ø: 23 mm
Kolor przewodu: grey ●
Materiał przewodu: Cu
Minimalna długość do zamówienia: 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny): 3500 mm
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI wewnątrz): 237 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI na zewnątrz): 225 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 4x HVI na zewnątrz): 194 km/h
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 23 L6M SR3200 IP FSP1000 GFK AL
Nr kat.: 819336
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 3200 mm
Długość tranportowa 3200 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 23 mm
Kolor przewodu grey ●
Materiał przewodu Cu
Minimalna długość do zamówienia 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny) 3500 mm
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819336 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819336.

Idź do sklepu internetowego

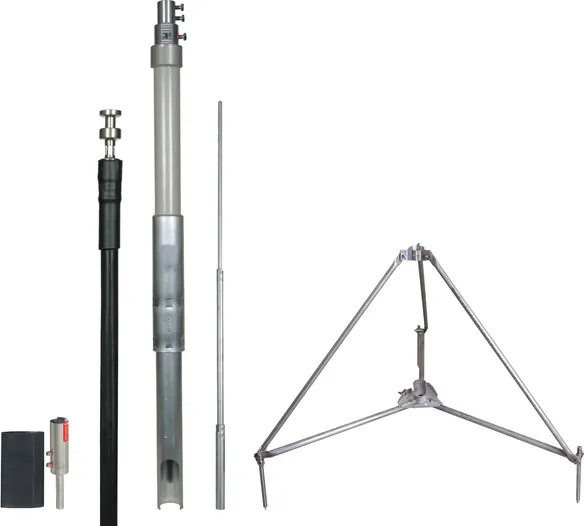

Przewód HVI w rurze wsporczej z iglicą odgromową

With interior sealing end and air-termination rod Al Ø22 /16 / 10 mm, length 2500 mm.

4 Produkty

Nr kat. 819328 HVI 20 M L6M SR3200 IP RFS2500 GFK AL

GTIN / EAN 4013364260504, Nr taryfy celnej (EU): 85389099, Waga brutto: 9.10 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

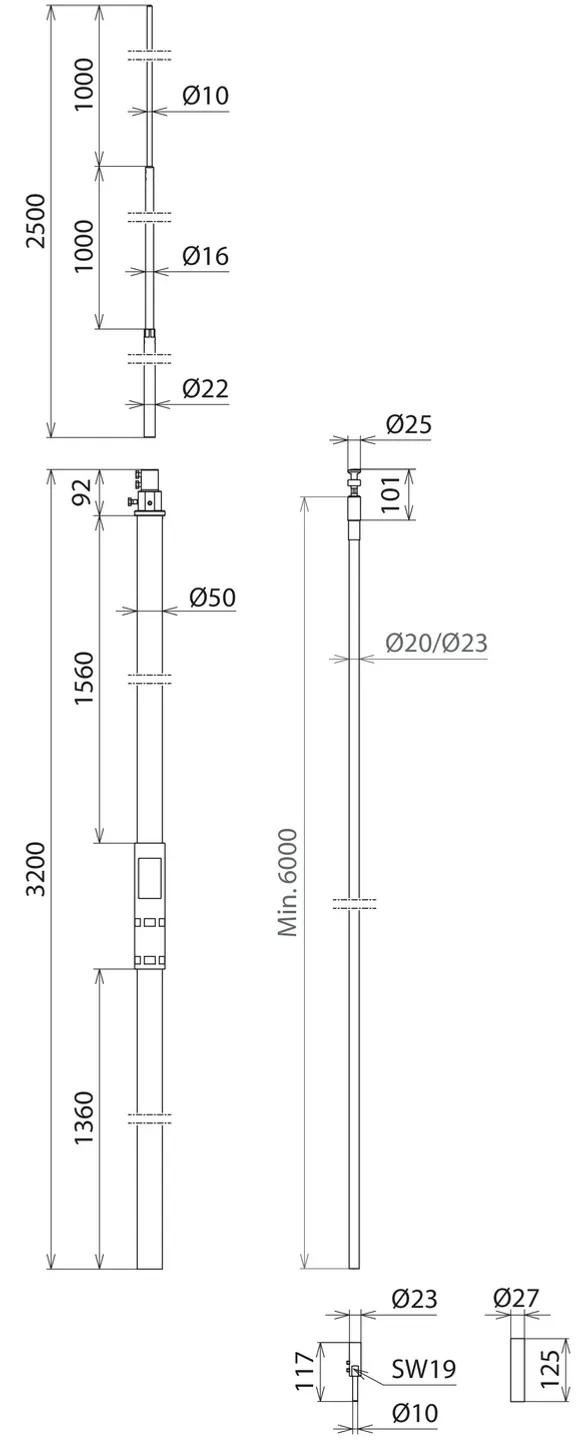

Rysunki

Informacje dodatkowe

HVI®Conductor installed in the supporting tube with air-termination rod, black
HVI®Conductor in the supporting tube
High-voltage-resistant insulated down
conductor for keeping the separation distance from
conductive parts according to EN 62305-3
Equivalent separation distance s =< 75 cm (in air)
or s =< 150 cm (solid building material).
The supporting tubes with HVI Conductor are dimensioned according to Eurocode fo a max. gust wind speed of 190 km/h.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination rod (Ø22/16/10 mm), length of 2500 mm
Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 3200 mm
Długość tranportowa: 3200 mm
Średnica przewodu Ø: 20 mm
Kolor przewodu: black ●
Materiał przewodu: Cu
Minimalna długość do zamówienia: 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny): 5000 mm
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI wewnątrz): 189 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI na zewnątrz): 176 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 4x HVI na zewnątrz): 156 km/h
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 20 M L6M SR3200 IP RFS2500 GFK AL
Nr kat.: 819328
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 3200 mm
Długość tranportowa 3200 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 20 mm
Kolor przewodu black ●
Materiał przewodu Cu
Minimalna długość do zamówienia 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny) 5000 mm
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819328 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819328.

Idź do sklepu internetowego

Nr kat. 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL

GTIN / EAN 4013364241244, Nr taryfy celnej (EU): 85389099, Waga brutto: 11.30 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

HVI®Conductor installed in the supporting tube with air-termination rod, grey
HVI®Conductor in the supporting tube
High-voltage-resistant insulated down
conductor for keeping the separation distance from
conductive parts according to EN 62305-3
Equivalent separation distance s =< 75 cm (in air)
or s =< 150 cm (solid building material).
The supporting tubes with HVI Conductor are dimensioned according to Eurocode fo a max. gust wind speed of 190 km/h.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination rod (Ø22/16/10 mm), length of 2500 mm
Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 3200 mm
Długość tranportowa: 3200 mm
Średnica przewodu Ø: 23 mm
Kolor przewodu: grey ●
Materiał przewodu: Cu
Minimalna długość do zamówienia: 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny): 5000 mm
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI wewnątrz): 189 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI na zewnątrz): 173 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 4x HVI na zewnątrz): 151 km/h
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 23 L6M SR3200 IP RFS2500 GFK AL
Nr kat.: 819338
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 3200 mm
Długość tranportowa 3200 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 23 mm
Kolor przewodu grey ●
Materiał przewodu Cu
Minimalna długość do zamówienia 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny) 5000 mm
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819338 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819338.

Idź do sklepu internetowego

Nr kat. 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL

GTIN / EAN 4013364260474, Nr taryfy celnej (EU): 85389099, Waga brutto: 11.60 kg, Jednostka opakowaniowa: 1.00 szt.

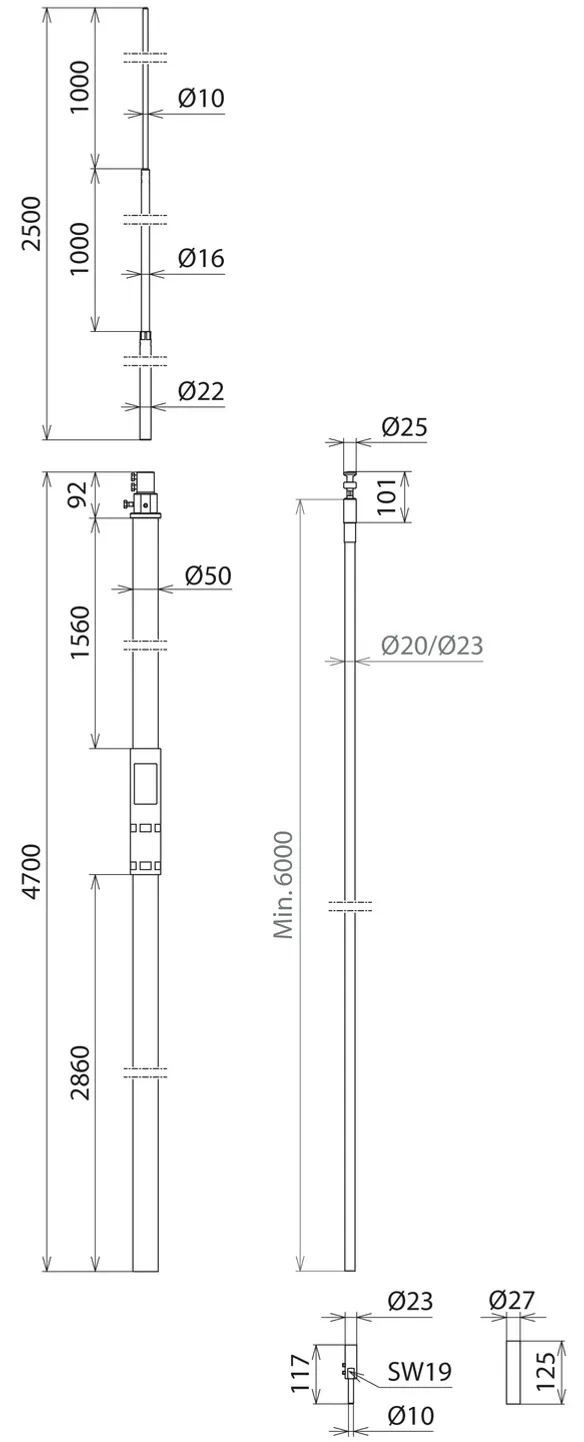

Rysunki

Informacje dodatkowe

HVI®Conductor installed in the supporting tube with air-termination rod, black
HVI®Conductor in the supporting tube
High-voltage-resistant insulated down
conductor for keeping the separation distance from
conductive parts according to EN 62305-3
Equivalent separation distance s =< 75 cm (in air)
or s =< 150 cm (solid building material).
The supporting tubes with HVI Conductor are dimensioned according to Eurocode fo a max. gust wind speed of 190 km/h.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination rod (Ø22/16/10 mm), length of 2500 mm
Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 4700 mm
Długość tranportowa: 4700 mm
Średnica przewodu Ø: 20 mm
Kolor przewodu: black ●
Materiał przewodu: Cu
Minimalna długość do zamówienia: 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny): 5000 mm
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI wewnątrz): 184 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI na zewnątrz): 151 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 4x HVI na zewnątrz): 139 km/h
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 20 M L6M SR4700 IP RFS2500 GFK AL
Nr kat.: 819426
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 4700 mm
Długość tranportowa 4700 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 20 mm
Kolor przewodu black ●
Materiał przewodu Cu
Minimalna długość do zamówienia 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny) 5000 mm
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819426 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819426.

Idź do sklepu internetowego

Nr kat. 819438 HVI 23 L6M SR4700 IP RFS2500 GFK AL

GTIN / EAN 4013364241251, Nr taryfy celnej (EU): 85389099, Waga brutto: 13.80 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

HVI®Conductor installed in the supporting tube with air-termination rod, grey
HVI®Conductor in the supporting tube
High-voltage-resistant insulated down
conductor for keeping the separation distance from
conductive parts according to EN 62305-3
Equivalent separation distance s =< 75 cm (in air)
or s =< 150 cm (solid building material).
The supporting tubes with HVI Conductor are dimensioned according to Eurocode fo a max. gust wind speed of 190 km/h.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination rod (Ø22/16/10 mm), length of 2500 mm
Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 4700 mm
Długość tranportowa: 4700 mm
Średnica przewodu Ø: 23 mm
Kolor przewodu: grey ●
Materiał przewodu: Cu
Minimalna długość do zamówienia: 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny): 5000 mm
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI wewnątrz): 190 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 1x HVI na zewnątrz): 175 km/h
Maksymalne obciążenie wiatrem (montaż naścienny, 4x HVI na zewnątrz): 163 km/h
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 23 L6M SR4700 IP RFS2500 GFK AL
Nr kat.: 819438
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 4700 mm
Długość tranportowa 4700 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 23 mm
Kolor przewodu grey ●
Materiał przewodu Cu
Minimalna długość do zamówienia 6 m
Maksymalna długość swobodna z iglicą odgromową (montaż naścienny) 5000 mm
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819438 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819438.

Idź do sklepu internetowego

Przewód HVI w rurze wsporczej (wyprowadzenie boczne) z iglicą odgromową i małym statywem

With interior sealing end and air-termination rod StSt Ø10 mm, length 1000 mm.
With tripod (Part No. 105 390) and threaded rods kit (Part No. 105 397).

2 Produkty

Nr kat. 819371 HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A

GTIN / EAN 4013364260498, Nr taryfy celnej (EU): 85389099, Waga brutto: 19.10 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

HVI®Conductor installed in the supporting tube with air-termination rod, black
HVI®Conductor in the supporting tube
High-voltage-resistant insulated down conductor for keeping the separation distance from conductive parts according to IEC 62305-3
Equivalent separation distance s =< 75 cm (in air)
or s =< 150 cm (solid material).
The supporting tubes with HVI Conductor and tripod are dimensioned according to Eurocode.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination tip (Ø10 mm), length of 1000 mm.
With tripod (Part No. 105 390) and threaded rod set (Part No. 105 397).

Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 3200 mm
Długość tranportowa: 3200 mm
Średnica przewodu Ø: 20 mm
Kolor przewodu: black ●
Materiał przewodu: Cu
Promień (statyw): 600 mm
Wymagana powierzchnia dla statywu: 1400 x 1200 mm
Długość gwintowanego pręta: M16 x 520 mm
Minimalna długość do zamówienia: 6 m
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A
Nr kat.: 819371
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 3200 mm
Długość tranportowa 3200 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 20 mm
Kolor przewodu black ●
Materiał przewodu Cu
Promień (statyw) 600 mm
Wymagana powierzchnia dla statywu 1400 x 1200 mm
Długość gwintowanego pręta M16 x 520 mm
Minimalna długość do zamówienia 6 m
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819371 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819371.

Idź do sklepu internetowego

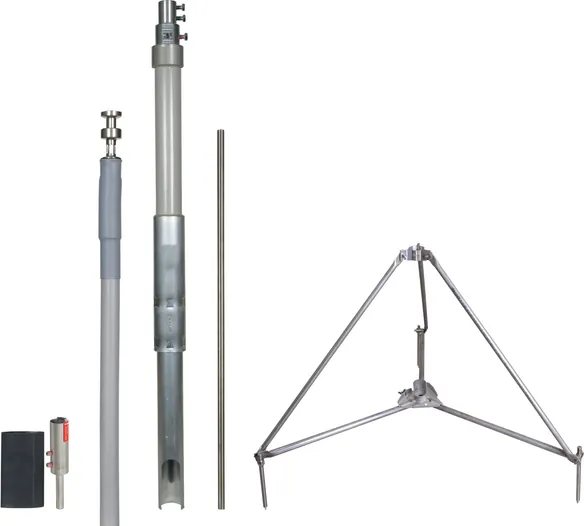

Nr kat. 819381 HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A

GTIN / EAN 4013364241954, Nr taryfy celnej (EU): 85389099, Waga brutto: 21.30 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

HVI®Conductor installed in the supporting tube with air-termination rod, grey
HVI®Conductor in the supporting tube
High-voltage-resistant insulated down conductor for keeping the separation distance from conductive parts according to IEC 62305-3
Equivalent separation distance s =< 75 cm (in air)
or s =< 150 cm (solid material).
The supporting tubes with HVI Conductor and tripod are dimensioned according to Eurocode.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination tip (Ø10 mm), length of 1000 mm.
With tripod (Part No. 105 390) and threaded rod set (Part No. 105 397).

Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 3200 mm
Długość tranportowa: 3200 mm
Średnica przewodu Ø: 23 mm
Kolor przewodu: grey ●
Materiał przewodu: Cu
Promień (statyw): 600 mm
Wymagana powierzchnia dla statywu: 1400 x 1200 mm
Długość gwintowanego pręta: M16 x 520 mm
Minimalna długość do zamówienia: 6 m
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A
Nr kat.: 819381
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 3200 mm
Długość tranportowa 3200 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 23 mm
Kolor przewodu grey ●
Materiał przewodu Cu
Promień (statyw) 600 mm
Wymagana powierzchnia dla statywu 1400 x 1200 mm
Długość gwintowanego pręta M16 x 520 mm
Minimalna długość do zamówienia 6 m
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819381 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819381.

Idź do sklepu internetowego

Przewód HVI w rurze wsporczej (wyprowadzenie boczne) z iglicą odgromową i małym statywem

With interior sealing end and air-termination rod Al Ø22 /16 / 10 mm, length 2500 mm.
With tripod (Part No. 105 390) and threaded rods kit (Part No. 105 397).

2 Produkty

Nr kat. 819373 HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364260481, Nr taryfy celnej (EU): 85389099, Waga brutto: 20.10 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

HVI®Conductor installed in the supporting tube with air-termination rod, black
HVI®Conductor in the supporting tube
High-voltage-resistant insulated down conductor for keeping the separation distance from conductive parts according to IEC 62305-3
Equivalent separation distance s =< 75 cm (in air)
or s =< 150 cm (solid material).
The supporting tubes with HVI Conductor and tripod are dimensioned according to Eurocode.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination rod (Ø22/16/10 mm), length of 2500 mm.
With tripod (Part No. 105 390) and threaded rod set (Part No. 105 397).

Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 3200 mm
Długość tranportowa: 3200 mm
Średnica przewodu Ø: 20 mm
Kolor przewodu: black ●
Materiał przewodu: Cu
Promień (statyw): 600 mm
Wymagana powierzchnia dla statywu: 1400 x 1200 mm
Długość gwintowanego pręta: M16 x 520 mm
Minimalna długość do zamówienia: 6 m
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A
Nr kat.: 819373
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 3200 mm
Długość tranportowa 3200 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 20 mm
Kolor przewodu black ●
Materiał przewodu Cu
Promień (statyw) 600 mm
Wymagana powierzchnia dla statywu 1400 x 1200 mm
Długość gwintowanego pręta M16 x 520 mm
Minimalna długość do zamówienia 6 m
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819373 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819373.

Idź do sklepu internetowego

Nr kat. 819383 HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364241961, Nr taryfy celnej (EU): 85389099, Waga brutto: 22.30 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

HVI®Conductor installed in the supporting tube with air-termination rod, grey
HVI®Conductor in the supporting tube
High-voltage-resistant insulated down conductor for keeping the separation distance from conductive parts according to IEC 62305-3
Equivalent separation distance s =< 75 cm (in air)
or s =< 150 cm (solid material).
The supporting tubes with HVI Conductor and tripod are dimensioned according to Eurocode.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination rod (Ø22/16/10 mm), length of 2500 mm.
With tripod (Part No. 105 390) and threaded rod set (Part No. 105 397).

Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 3200 mm
Długość tranportowa: 3200 mm
Średnica przewodu Ø: 23 mm
Kolor przewodu: grey ●
Materiał przewodu: Cu
Promień (statyw): 600 mm
Wymagana powierzchnia dla statywu: 1400 x 1200 mm
Długość gwintowanego pręta: M16 x 520 mm
Minimalna długość do zamówienia: 6 m
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A
Nr kat.: 819383
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 3200 mm
Długość tranportowa 3200 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 23 mm
Kolor przewodu grey ●
Materiał przewodu Cu
Promień (statyw) 600 mm
Wymagana powierzchnia dla statywu 1400 x 1200 mm
Długość gwintowanego pręta M16 x 520 mm
Minimalna długość do zamówienia 6 m
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819383 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819383.

Idź do sklepu internetowego

Przewód HVI w rurze wsporczej (wyprowadzenie boczne) z iglicą odgromową i dużym statywem

With interior sealing end and air-termination rod Al Ø22 /16 / 10 mm, length 2500 mm.
With tripod (Part No. 105 391) and threaded rods kit (Part No. 105 397).

2 Produkty

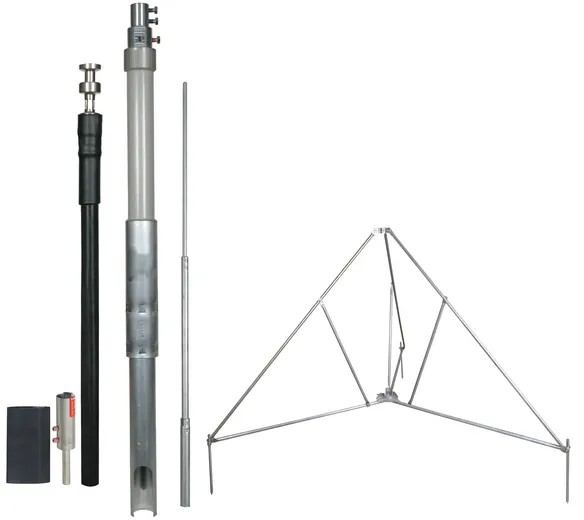

Nr kat. 819473 HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364260450, Nr taryfy celnej (EU): 85389099, Waga brutto: 37.80 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

HVI®Conductor installed in the supporting tube with air-termination rod and large tripod
HVI®Conductor in the supporting tube
High-voltage-resistant insulated down conductor for keeping the separation distance from conductive parts according to IEC 62305-3
Equivalent separation distance s =< 75 cm (in air)
or s =< 150 cm (solid material).
The supporting tubes with HVI Conductor and tripod are dimensioned according to Eurocode.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination rod (Ø22/16/10 mm), length of 2500 mm.
With tripod (Part No. 105 391) and threaded rod set (Part No. 105 397).

Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 4700 mm
Długość tranportowa: 4700 mm
Średnica przewodu Ø: 20 mm
Kolor przewodu: black ●
Materiał przewodu: Cu
Promień (statyw): 1450 mm
Wymagana powierzchnia dla statywu: 2900 x 2500 mm
Długość gwintowanego pręta: M16 x 650 mm
Minimalna długość do zamówienia: 6 m
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A
Nr kat.: 819473
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 4700 mm
Długość tranportowa 4700 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 20 mm
Kolor przewodu black ●
Materiał przewodu Cu
Promień (statyw) 1450 mm
Wymagana powierzchnia dla statywu 2900 x 2500 mm
Długość gwintowanego pręta M16 x 650 mm
Minimalna długość do zamówienia 6 m
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819473 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819473.

Idź do sklepu internetowego

Nr kat. 819483 HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364241978, Nr taryfy celnej (EU): 85389099, Waga brutto: 40.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

HVI®Conductor installed in the supporting tube with air-termination rod and large tripod
HVI®Conductor in the supporting tube
High-voltage-resistant insulated down conductor for keeping the separation distance from conductive parts according to IEC 62305-3
Equivalent separation distance s =< 75 cm (in air)
or s =< 150 cm (solid material).
The supporting tubes with HVI Conductor and tripod are dimensioned according to Eurocode.
HVI®Conductor integrated in the supporting tube, with special internal sealing end and air-termination rod (Ø22/16/10 mm), length of 2500 mm.
With tripod (Part No. 105 391) and threaded rod set (Part No. 105 397).

Materiał rury wsporczej: GRP / Al
Długość rury wsporczej: 4700 mm
Długość tranportowa: 4700 mm
Średnica przewodu Ø: 23 mm
Kolor przewodu: grey ●
Materiał przewodu: Cu
Promień (statyw): 1450 mm
Wymagana powierzchnia dla statywu: 2900 x 2500 mm
Długość gwintowanego pręta: M16 x 650 mm
Minimalna długość do zamówienia: 6 m
<TRANSLATION_PLACEHOLDER>: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A
Nr kat.: 819483
lub podobny.

Certyfikaty



Dane techniczne

Materiał rury wsporczej GRP / Al
Długość rury wsporczej 4700 mm
Długość tranportowa 4700 mm
Średnica zewnętrzna Ø 50 mm
Średnica przewodu Ø 23 mm
Kolor przewodu grey ●
Materiał przewodu Cu
Promień (statyw) 1450 mm
Wymagana powierzchnia dla statywu 2900 x 2500 mm
Długość gwintowanego pręta M16 x 650 mm
Minimalna długość do zamówienia 6 m
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819483 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819483.

Idź do sklepu internetowego
Powrót na górę
