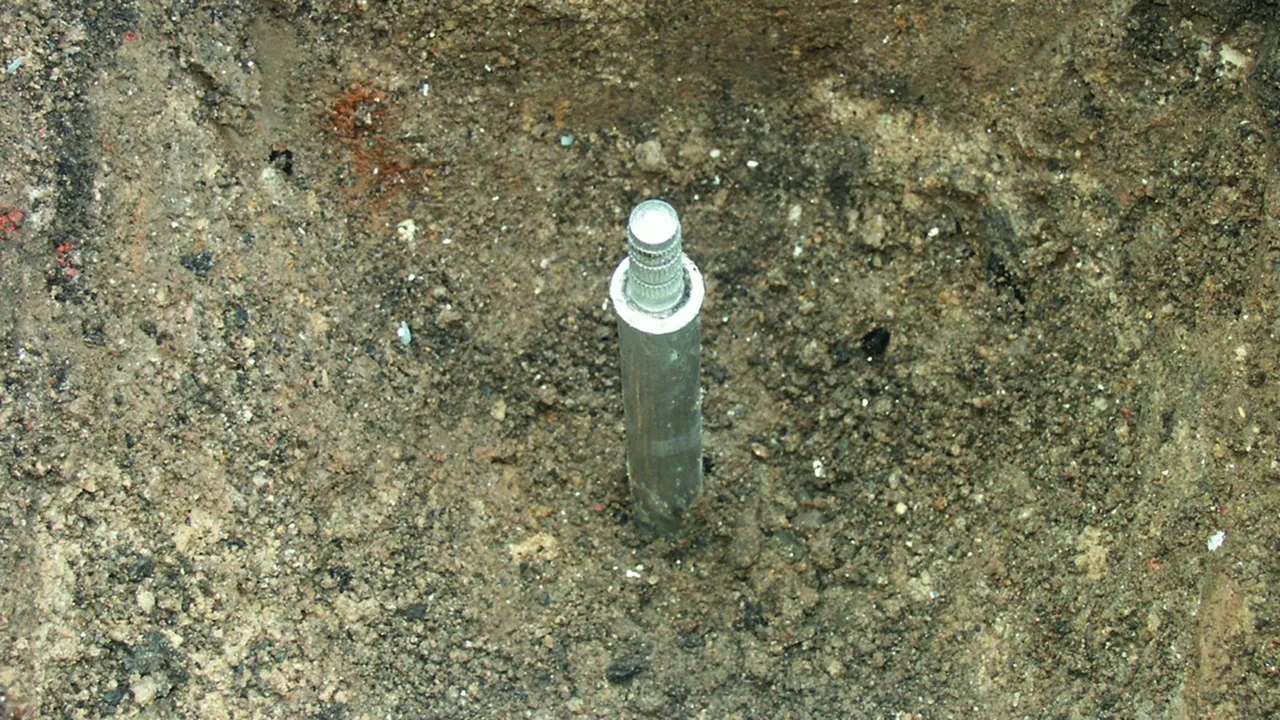

Earth Rods

For setting up earthing systems for down conductors or transformer stations.Features:

No thickening of the cross-section at the coupling joint
Self-locking coupling
Corrosion resistance
Easier storage and transport
Universal use according to local soil conditions
Constant resistance values
Easily driven in with a vibration hammer

Szczegóły

Hammer inserts for earth rods and tubular earth electrodes

Type Z

With triple knurled pin.

4 Produkty

Nr kat. 620101 TE 20 1000 Z STTZN

GTIN / EAN 4013364021860, Nr taryfy celnej (EU): 85389099, Waga brutto: 2.50 kg, Jednostka opakowaniowa: 6.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Earth rod of type Z, St/tZn, rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1000 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 7.9 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1000 Z STTZN
Part No.: 620101
or equivalent.

Certyfikaty

Dane techniczne

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Pin diameter	12 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 22000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Produkt 620101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620101.

Idź do sklepu internetowego

Nr kat. 620151 TE 20 1500 Z STTZN

GTIN / EAN 4013364021846, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.70 kg, Jednostka opakowaniowa: 6.00 pc(s)

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Earth rod Type Z St/tZn rod length 1500mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin
(especially tension-proof coupling)
Material: St/tZn
Rod length: 1500 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 7.9 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1500 Z STTZN
Part No.: 620151
or equivalent.

Certyfikaty

Dane techniczne

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Pin diameter	12 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 22000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Produkt 620151 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620151.

Idź do sklepu internetowego

Nr kat. 625101 TE 25 1000 Z STTZN

GTIN / EAN 4013364021877, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.72 kg, Jednostka opakowaniowa: 6.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Earth rod of type Z, St/tZn, rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1000 mm
Diameter Ø: 25 mm
Short-circuit current (AC 50 Hz / DC): 12.3 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 25 1000 Z STTZN
Part No.: 625101
or equivalent.

Certyfikaty

Dane techniczne

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	25 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	25 mm
Pin diameter	15 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 32000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Produkt 625101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625101.

Idź do sklepu internetowego

Nr kat. 625151 TE 25 1500 Z STTZN

GTIN / EAN 4013364021853, Nr taryfy celnej (EU): 85389099, Waga brutto: 5.72 kg, Jednostka opakowaniowa: 6.00 pc(s)

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Earth rod of type Z, St/tZn, rod length: 1500 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1500 mm
Diameter Ø: 25 mm
Short-circuit current (AC 50 Hz / DC): 12.3 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 25 1500 Z STTZN
Part No.: 625151
or equivalent.

Certyfikaty

Dane techniczne

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	25 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	25 mm
Pin diameter	15 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 32000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Produkt 625151 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625151.

Idź do sklepu internetowego

Type AZ

With offset knurled pin.

2 Produkty

Nr kat. 620903 TE 20 1000 AZ V4A

GTIN / EAN 4013364342859, Nr taryfy celnej (EU): 85389099, Waga brutto: 2.43 kg, Jednostka opakowaniowa: 6.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Earth rod of type AZ, StSt (V4A), rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type AZ, with offset knurled pin
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Rod length: 1000 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 4.2 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1000 AZ V4A
Part No.: 620903
or equivalent.

Certyfikaty

Dane techniczne

Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Pin diameter	10 / 13 mm
Tensile strength	500-730 N/mm²
Specific conductivity	≥ 1.25 m/Ohm mm²
Specific resistance	≤ 0.8 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Produkt 620903 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620903.

Idź do sklepu internetowego

Nr kat. 620902 TE 20 1500 AZ V4A

GTIN / EAN 4013364021914, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.67 kg, Jednostka opakowaniowa: 6.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Earth rod of type AZ, StSt (V4A), rod length: 1500 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type AZ, with offset knurled pin
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Rod length: 1500 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 4.2 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1500 AZ V4A
Part No.: 620902
or equivalent.

Certyfikaty

Dane techniczne

Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Pin diameter	10 / 13 mm
Tensile strength	500-730 N/mm²
Specific conductivity	≥ 1.25 m/Ohm mm²
Specific resistance	≤ 0.8 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Produkt 620902 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620902.

Idź do sklepu internetowego

Earth rod set D18014

DEHN earth rod set D18 014, sectional, with offset knurled pin and borehole, D=20mm. Consisting of:

5x earth rod 1m part no. 620 903
1x driving spike part no. 620 001
1x connection clamp part no. 540 121

1 Produkt

Nr kat. D18014 D18014 5XTE D20 1XAK 8.10 1XSSP

GTIN / EAN 4013364557741, Nr taryfy celnej (EU): 85359000, Waga brutto: 12.25 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

DEHN earth rod set D18 014
sectional, with
offset knurled pin and
borehole, D=20mm. Consisting of
5x earth rod 1m part no. 620 903
+ 1x driving spike part no. 620 001
+ 1x connection clamp part no. 540 121

Brand: DEHN
Type: D18014 5XTE D20 1XAK 8.10 1XSSP
Part No.: D18014
or equivalent.

Dane techniczne

Material (Earth rod)	StSt (V4A)
Material No. (Earth rod)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (Earth rod)	316Ti / 316L / 316
Rod length (Earth rod)	1000 mm
Diameter Ø (Earth rod)	20 mm
Pin diameter (Earth rod)	10 / 13 mm
Tensile strength (Earth rod)	500-730 N/mm²
Conductivity (Earth rod)	≤ 1.25 m/Ohm mm²
Resistivity (Earth rod)	≤ 0.8 Ohm mm² / m
Short-circuit current (AC 50 Hz / DC) (Earth rod) (1 s; ≤ 300°C)	4.2 kA
Standard (Earth rod)	DIN EN 62561-2
-	-
Material (Connection clamp)	StSt (V4A)
Material No. (Connection clamp)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (Connection clamp)	316Ti / 316L / 316
For earth rods Ø (Connection clamp)	20-25 mm
Clamping range Rd (Connection clamp)	8-10 mm
Connection (solid/stranded) (Connection clamp)	4-50 mm²
Screw (Connection clamp)	di M8 x 20 / 25 mm
Lightning current carrying capability (10/350 µs) (Connection clamp)	= *⁾
Standard (Connection clamp)	DIN EN 62561-1
--	--
Material (Driving spike)	MCI/HDG
Version (Driving spike)	for earth rod Ø20 mm.
Dimensions (Driving spike)	20 x 40 mm

Material (Earth rod)	StSt (V4A)
Material No. (Earth rod)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (Earth rod)	316Ti / 316L / 316
Rod length (Earth rod)	1000 mm
Diameter Ø (Earth rod)	20 mm
Pin diameter (Earth rod)	10 / 13 mm
Tensile strength (Earth rod)	500-730 N/mm²
Conductivity (Earth rod)	≤ 1.25 m/Ohm mm²
Resistivity (Earth rod)	≤ 0.8 Ohm mm² / m
Short-circuit current (AC 50 Hz / DC) (Earth rod) (1 s; ≤ 300°C)	4.2 kA
Standard (Earth rod)	DIN EN 62561-2
-	-
Material (Connection clamp)	StSt (V4A)
Material No. (Connection clamp)	1.4571 / 1.4404 / 1.4401
ASTM / AISI: (Connection clamp)	316Ti / 316L / 316
For earth rods Ø (Connection clamp)	20-25 mm
Clamping range Rd (Connection clamp)	8-10 mm
Connection (solid/stranded) (Connection clamp)	4-50 mm²
Screw (Connection clamp)	di M8 x 20 / 25 mm
Lightning current carrying capability (10/350 µs) (Connection clamp)	= *⁾
Standard (Connection clamp)	DIN EN 62561-1
--	--
Material (Driving spike)	MCI/HDG
Version (Driving spike)	for earth rod Ø20 mm.
Dimensions (Driving spike)	20 x 40 mm

Produkt D18014 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt D18014.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

Earth Rods

Szczegóły

Type Z

Nr kat. 620101 TE 20 1000 Z STTZN

Produkt 620101 został dodany do notatnika.

Do koszyka dodano produkt 620101.

Nr kat. 620151 TE 20 1500 Z STTZN

Produkt 620151 został dodany do notatnika.

Do koszyka dodano produkt 620151.

Nr kat. 625101 TE 25 1000 Z STTZN

Produkt 625101 został dodany do notatnika.

Do koszyka dodano produkt 625101.

Nr kat. 625151 TE 25 1500 Z STTZN

Produkt 625151 został dodany do notatnika.

Do koszyka dodano produkt 625151.

Type AZ

Nr kat. 620903 TE 20 1000 AZ V4A

Produkt 620903 został dodany do notatnika.

Do koszyka dodano produkt 620903.

Nr kat. 620902 TE 20 1500 AZ V4A

Produkt 620902 został dodany do notatnika.

Do koszyka dodano produkt 620902.

Earth rod set D18014

Nr kat. D18014 D18014 5XTE D20 1XAK 8.10 1XSSP

Produkt D18014 został dodany do notatnika.

Do koszyka dodano produkt D18014.

Earth Rods

Szczegóły

Type Z

Nr kat. 620101 TE 20 1000 Z STTZN

Nie masz uprawnień, by pobrać 620101.stp

Nie masz uprawnień, by pobrać 620101.igs

Nie masz uprawnień, by pobrać 620101.jt

Nie masz uprawnień, by pobrać 620101.dwg

Nie masz uprawnień, by pobrać 620101m_D.dxf

Produkt 620101 został dodany do notatnika.

Do koszyka dodano produkt 620101.

Nr kat. 620151 TE 20 1500 Z STTZN

Nie masz uprawnień, by pobrać 620151.stp

Nie masz uprawnień, by pobrać 620151.igs

Nie masz uprawnień, by pobrać 620151.jt

Nie masz uprawnień, by pobrać 620151.dwg

Nie masz uprawnień, by pobrać 620101m_D.dxf

Produkt 620151 został dodany do notatnika.

Do koszyka dodano produkt 620151.

Nr kat. 625101 TE 25 1000 Z STTZN

Nie masz uprawnień, by pobrać 625101.stp

Nie masz uprawnień, by pobrać 625101.igs

Nie masz uprawnień, by pobrać 625101.jt

Nie masz uprawnień, by pobrać 625101.dwg

Nie masz uprawnień, by pobrać 620101m_D.dxf

Produkt 625101 został dodany do notatnika.

Do koszyka dodano produkt 625101.

Nr kat. 625151 TE 25 1500 Z STTZN

Nie masz uprawnień, by pobrać 625151.stp

Nie masz uprawnień, by pobrać 625151.igs

Nie masz uprawnień, by pobrać 625151.jt

Nie masz uprawnień, by pobrać 625151.dwg

Nie masz uprawnień, by pobrać 620101m_D.dxf

Produkt 625151 został dodany do notatnika.

Do koszyka dodano produkt 625151.

Type AZ

Nr kat. 620903 TE 20 1000 AZ V4A

Nie masz uprawnień, by pobrać 620903.stp

Nie masz uprawnień, by pobrać 620903.igs

Nie masz uprawnień, by pobrać 620903.jt

Nie masz uprawnień, by pobrać 620903.dwg

Nie masz uprawnień, by pobrać 620903m_D.dxf

Produkt 620903 został dodany do notatnika.

Do koszyka dodano produkt 620903.

Nr kat. 620902 TE 20 1500 AZ V4A

Nie masz uprawnień, by pobrać 620902.stp

Nie masz uprawnień, by pobrać 620902.igs

Nie masz uprawnień, by pobrać 620902.jt

Nie masz uprawnień, by pobrać 620902.dwg

Nie masz uprawnień, by pobrać 620902m_D.dxf

Produkt 620902 został dodany do notatnika.

Do koszyka dodano produkt 620902.

Earth rod set D18014

Nr kat. D18014 D18014 5XTE D20 1XAK 8.10 1XSSP

Produkt D18014 został dodany do notatnika.

Do koszyka dodano produkt D18014.
