Kombinowany ogranicznik przepięć o kompaktowej konstrukcji pokazuje swoje mocne strony przede wszystkim w przemysłowych rozdzielnicach niskiego napięcia. Zapewnia jednocześnie piorunowe połączenie wyrównawcze i ochronę urządzeń końcowych. W sieciach przemysłowych, w których występują prądy następcze do 100 kA, jest on stosowany w LPS klasy od 1 do 4.

W przypadku połączenia gałęziowego z maksymalnym dobezpieczeniem wymagane dotychczas dobezpieczenie 315 A zostało zredukowane do 250 A. W ten sposób udało się wygospodarować więcej miejsca w przestrzeni przyłączeniowej rozdzielnicy niskiego napięcia. Kolejna zaleta: krótsze przewody niezbędne do przyłączenia kombinowanego ogranicznika przepięć umożliwiają zastosowanie mniejszego rozłącznika bezpiecznikowego NH1 zamiast dotychczas wymaganego rozłącznika NH2.

W porównaniu z poprzednią wersją ogranicznik DEHNventil M2 ma o połowę mniejszą szerokość. Standardowe połączenie szeregowe z podwójnymi zaciskami nie jest już zatem możliwe. Jeśli jednak preferowany jest ten typ połączenia, można użyć zacisku przelotowego STAK 25 (nr kat. 952 589) do bezpiecznego przepływu prądów roboczych do 100 A.

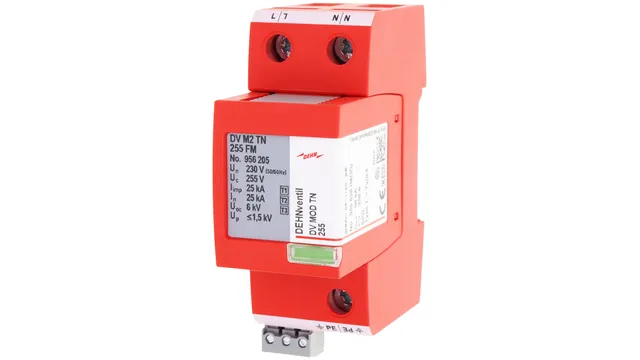

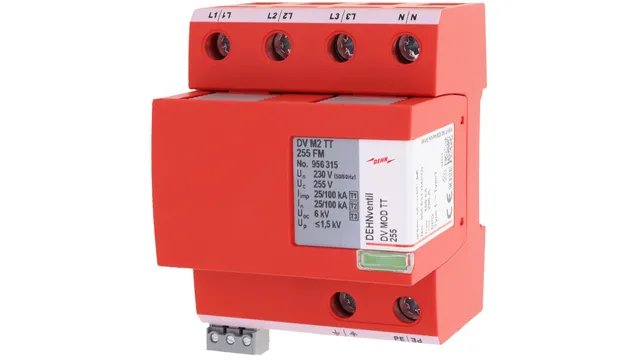

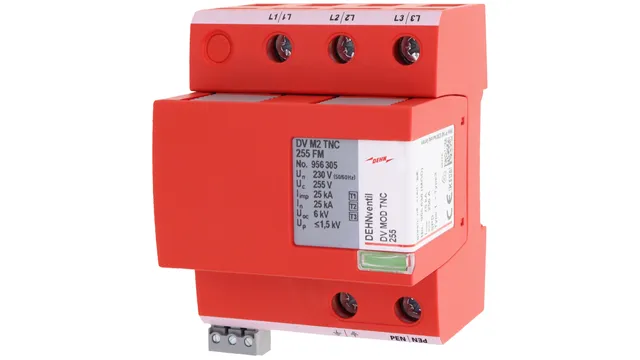

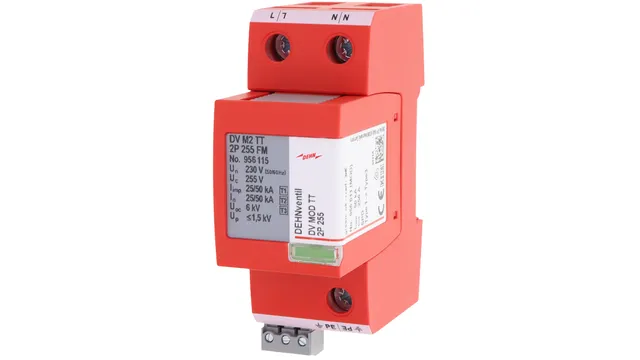

Nowy DEHNventil M2 oferuje następujące zalety:

• szerokość konstrukcyjna mniejsza o połowę w stosunku do ogranicznika DEHNventil M: 4 moduły 
• wygodny mechanizm umożliwiający łatwą wymianę modułów ochronnych 
• pojedynczy moduł: jeden moduł wystarczy do podłączenia całego ogranicznika przepięć 
• zawsze wbudowany zestyk zdalnej sygnalizacji 
• możliwość montażu obróconego: obrót o 180° 
• maksymalne dobezpieczenie: 250 A – dodatkowa oszczędność miejsca dzięki mniejszym rozłącznikom bezpiecznikowym NH1 (zamiast NH2) 
• 5 wariantów zamiast 10
• ogranicznik kombinowany typu 1+2+3 technika iskiernikowa RAC

Nie, to jest przykład narzędzia montażowego. Jest ona zazwyczaj produkowana przez producentów rozdzielnic i ma za zadanie ułatwić montaż. Jeśli potrzebujesz więcej informacji na ten temat, skontaktuj się z nami. Dane kontaktowe znajdują się na dole strony.

Nie, dzięki zastosowaniu zacisków sprężynowych przyłączenie ogranicznika i jego bezpieczna obsługa są możliwe bez tulejek kablowych.

DEHNventil M2 to kombinowany ogranicznik przepięć typu 1+2+3 testowany zgodnie z normą DIN EN 61643-11. W związku z tym jesteśmy zobligowani podać również odpowiednią wartość napięcia probierczego do testów typu 3. W tym kontekście wartość U_OC odpowiada wartości napięcia probierczego typu 3. Wartość ta jest definiowana jako „napięcie jałowe generatora hybrydowego w punkcie przyłączenia testowanego elementu” i w przypadku DEHNventil M2 wynosi 6 kV. 

Zgodnie z normą DIN EN 61643-11 zdolność gaszenia prądów następczych I_fi  to prąd zwarciowy spodziewany, który ogranicznik przepięć (SPD) jest w stanie przerwać samodzielnie i bez odłączania. W idealnym przypadku wartość ta powinna być większa lub równa wytrzymałości zwarciowej I_sccr. Jest to najwyższy prąd zwarciowy spodziewany w sieci elektrycznej, dla którego ogranicznik jest przeznaczony razem z określonym układem odłączającym (DIN EN 61643-11). DEHNventil M2 jest w stanie automatycznie wygasić prąd następczy do 100 kA_rms (testowane przez VDE). 

Kombinowany ogranicznik przepięć DEHNventil M2 może być stosowany w rozdzielnicach przy spodziewanych prądach zwarciowych większych niż 50 kA_rms (testowane przez VDE). Dalsze badania wykazały również, że może on być używany przy maksymalnym spodziewanym prądzie zwarciowym do 100 kA_rms (220 kA_peak). 

Sposoby stosowania i przyłączania ograniczników przepięć reguluje norma DIN VDE 0100-534 (2016-10). W przypadku ograniczników przepięć typu 1 wymagane jest ich połączenie zarówno z przewodem ochronnym instalacji użytkownika, jak i dodatkowo z główną szyną uziemiającą lub głównym zaciskiem uziemiającym. Oba połączenia są widoczne na zdjęciu: Podłączenie przewodu ochronnego odbywa się poprzez uziemioną płytę montażową (prawy zacisk w ograniczniku DEHNventil M2), podłączenie do głównej szyny uziemiającej (lewy zacisk do szyny zbiorczej PE).  

Uwaga: W rozdzielnicach przemysłowych, w których stosowane są przewody o przekroju powyżej 150 mm², można zrezygnować z oddzielnego połączenia ogranicznika przepięć z główną szyną uziemiającą, ponieważ są one już połączone za pomocą przewodu o odpowiednim przekroju. Stosowny opis znajduje się również w broszurze „Ochrona przed przepięciami w instalacjach niskiego napięcia” opublikowanej przez stowarzyszenie ZVEH (strona 21, pytanie 6). 

Płyta montażowa pokazana na zdjęciu nie jest wykonana z aluminium. Jest to miedź cynowana (Cu/gal Sn). Elementy cynowane galwanicznie są używane do ochrony przed korozją i można je znaleźć na przykład w miedzianych końcówkach kablowych. Oznacza to, że pokazana na zdjęciu szyna zbiorcza PE (Cu) i płyta montażowa (Cu/gal Sn) nie stanowią kombinacji materiałów podatnej na korozję.

Wszystkie zaciskowe połączenia śrubowe i bezśrubowe podlegają normie DIN EN 60999-1. Norma ta określa, że połączenia powinny być zaprojektowane przez producenta w taki sposób, aby można było podłączyć wszystkie nieprzygotowane typy przewodów.

Zaciski używane w zestykach zdalnej sygnalizacji i do podłączania DEHNventil M2 to tak zwane „zaciski sprężynowe”. Ponieważ w tym przypadku zapewniony jest kontakt na całej powierzchni, nawet w przypadku przewodów wielożyłowych, zalecamy podłączanie przewodów bez tulejek kablowych na końcach. Przykładowe połączenie można również znaleźć w naszej instrukcji montażowej. Odpowiednie instrukcje montażowe znajdują się obok danych technicznych ograniczników DEHNventil M2. 

DEHNventil jest również dostępny wersji na szyn zbiorcze 40 mm: kombinowany ogranicznik przepięć DEHNventil ZP TNC (nr kat. 900 390) i DEHNventil ZP TT (nr kat. 900 391) są zaprojektowane specjalnie do panelu przyłączeniowego szyn zbiorczych 40 mm tablicy licznikowej. DEHNventil ZP może być stosowany w budynkach wyposażonych w zewnętrzne urządzenie piorunochronne o klasie LPS I i II. W przypadku budynków (mieszkalnych) wyposażonych w zewnętrzne urządzenie piorunochronne o klasie LPS III/IV lub budynków mieszkalnych bez zewnętrznego urządzenia piorunochronnego można zastosować sprawdzone ograniczniki z rodziny DEHNshield ZP, np. DSH ZP 2 SG TT 255.
