Przewód HVI light

HVI light Conductor also allows for installations without an equipotential bonding connection to the building or structure at the end of an adjustment range.

The HVI light Conductor is a supplement to our proven HVI Conductor. Due to the defined coupling point, e.g. at the tripod, an equipotential bonding (functional earth conductor) is not necessary. Thus installation is easier and considerably time-saving.

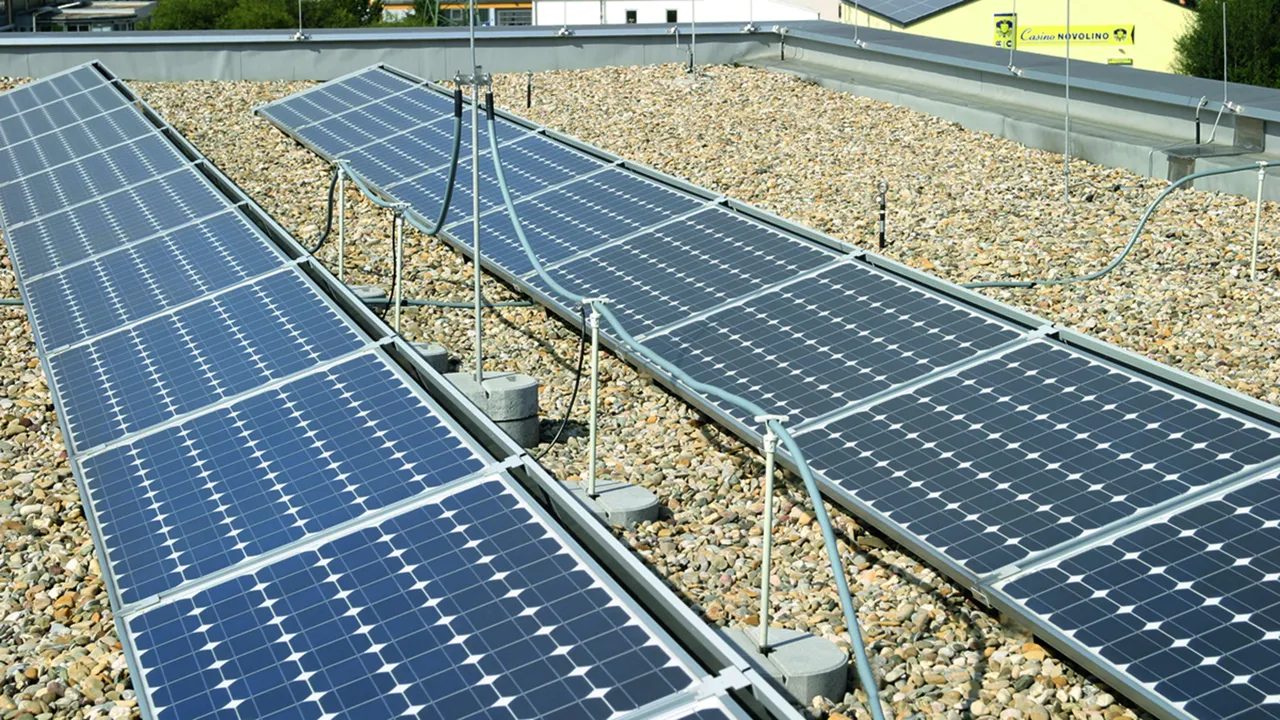

The roof area of buildings is often used as an installation level. Regardless of the potential risk of lightning strikes, pipings, electrical and information technical systems, or photovoltaic installations are installed there. As all of these systems provide a conductive connection into the building it is also possible that lightning partial currents are conducted into the building, where any sensitive electrical/electronic equipment can be interferred or even damaged. Such spreading of lightning partial currents into a building is avoided by an isolated air-termination system.

HVI light Conductor keeps the separation distance on flat roofs. Uncontrolled flashover e.g. through the roofing to metal or electrical parts underneath will be prevented by the high-voltage resistant insulation of the HVI light conductor.

High-voltage-resistant insulated HVI light Conductor for keeping the separation distance from electrically conductive parts according to IEC/EN 62305-3.
For use up to an equivalent separation distance s ≤ 45 cm (in air), or s ≤ 90 cm (solid building material).
The HVI light Conductor meets the requirements according to EN 50164-2.

Processing temperature -5 to +40 °C and permanent temperature range (in case of fixed installation) of -30 to +70 °C to be observed.

Przewód HVI light (na bębnie)

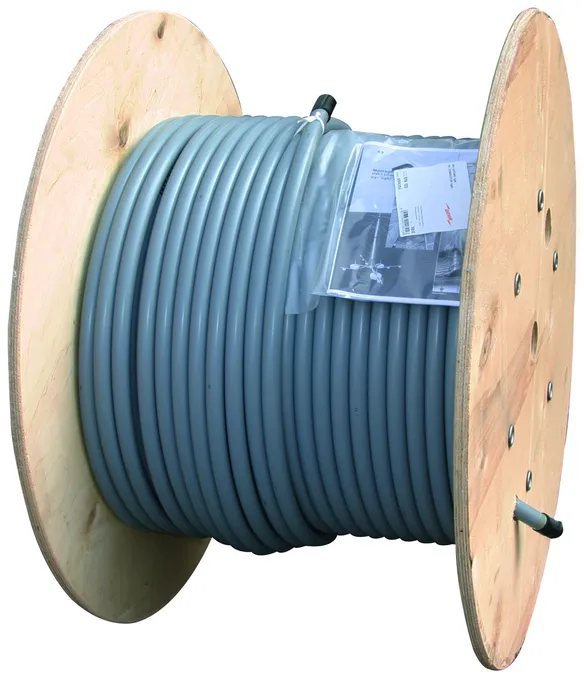

The HVI light Conductor is delivered in a length of 100 m on a disposable plywood reel (diameter approx. 800 mm, width approx. 485 mm) and one Allen key included in delivery.

1 Produkt

Nr kat. 819125 HVI LI 45 20 L100M GR

GTIN / EAN 4013364118416, Nr taryfy celnej (EU): 85446010, Waga brutto: 520.00 g/m, Jednostka opakowaniowa: 100.00 m

Rysunki

Informacje dodatkowe

HVI®light Conductor, Cu (on a reel)
HVI®light Conductor
New system for keeping the separation distance on flat roofs. With the high-voltage-resistant insulation of HVI® light Conductor, uncontrolled flashovers, e.g. through the roofing onto metal or electrical parts situated underneath, are avoided.
High-voltage-resistant insulated HVI®light Conductor for keeping the separation distance from electrically conductive parts according to EN 62305-3.
Equivalent separation distance s =< 45 cm (in air),
or s =< 90 cm (solid building material).
Materiał przewodu: miedź
Materiał izolacji: polietylen (PE)
Materiał płaszcza: PE
Kolor przewodu: ciemny szary ●
Średnica przewodu Ø: 20 mm
Spełnia wymagania normy: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI LI 45 20 L100M GR
Nr kat.: 819125
lub podobny.

Certyfikaty



Dane techniczne

Materiał przewodu miedź
Materiał izolacji polietylen (PE)
Materiał płaszcza PE
Kolor przewodu ciemny szary ●
Kolor RAL zbliżony do 7000
Przekrój rdzenia 19 mm2
Równoważny odstęp separujący s (w powietrzu) ≤ 45 cm
Średnica przewodu Ø 20 mm
Charakterystyka płaszcza odporny na promieniowanie UV i działanie czynników atmosferycznych
Spełnia wymagania normy (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819125.

Idź do sklepu internetowego

Przewód HVI light (500 m na bębnie)

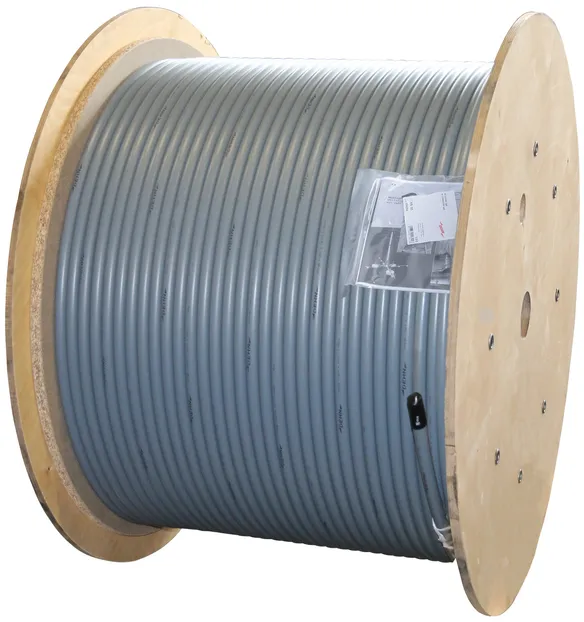

HVI light Conductor 500 m supplied on a disposable plywood reel (diameter approx. 1 m, width approx. 700 mm).

1 Produkt

Nr kat. 819124 HVI LI 45 20 L500M GR

GTIN / EAN 4013364329003, Nr taryfy celnej (EU): 85446010, Waga brutto: 520.00 g/m, Jednostka opakowaniowa: 500.00 m

Rysunki

Informacje dodatkowe


Materiał przewodu: Cu
Materiał izolacji: PE
Materiał płaszcza: PE
Kolor przewodu: dark grey ●
Średnica przewodu Ø: 20 mm
Spełnia wymagania normy: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI LI 45 20 L500M GR
Nr kat.: 819124
lub podobny.

Certyfikaty



Dane techniczne

Materiał przewodu Cu
Materiał izolacji PE
Materiał płaszcza PE
Kolor przewodu dark grey ●
Kolor RAL similar to 7000
Przekrój rdzenia 19 mm2
Równoważny odstęp separujący s (w powietrzu) ≤ 45 cm
Średnica przewodu Ø 20 mm
Charakterystyka płaszcza UV stabilised and weather resistant
Spełnia wymagania normy (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Produkt 819124 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819124.

Idź do sklepu internetowego

Przewód HVI light (przycinany na długość)

The HVI light Conductor is delivered cut to length and in the carton (max. 70 m).
Conductor length to be indicated when ordering (0.5 m steps).

1 Produkt

Nr kat. 819129 HVI LI 45 20 L .. GR

GTIN / EAN 4013364223158, Nr taryfy celnej (EU): 85446010, Waga brutto: 4.49 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

HVI®light Conductor, Cu (cut to length)
HVI®light Conductor
System for keeping the separation distance in case of flat roofs.
The high-voltage-resistant insulated HVI®light Conductor prevents an uncontrolled flashing over e.g. through the roofing to subjacent metal or electrical installations and for keeping the separation distance from electrically conductive parts according to IEC 62305-3.
Equivalent separation distance s =< 45 cm (in air) or s =< 90 cm (solid material).
Cut to length 6.0 - 70.0 m
Materiał przewodu: Cu
Materiał izolacji: PE
Materiał płaszcza: PE
Kolor przewodu: dark grey ●
Średnica przewodu Ø: 20 mm
Minimalna długość do zamówienia (l1): 6 m
Spełnia wymagania normy: <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: HVI LI 45 20 L .. GR
Nr kat.: 819129
lub podobny.

Certyfikaty



Dane techniczne

Materiał przewodu Cu
Materiał izolacji PE
Materiał płaszcza PE
Kolor przewodu dark grey ●
Kolor RAL similar to 7000
Przekrój rdzenia 19 mm2
Równoważny odstęp separujący s (w powietrzu) ≤ 45 cm
Średnica przewodu Ø 20 mm
Charakterystyka płaszcza UV stabilised and weather resistant
Minimalna długość do zamówienia (l1) 6 m
Spełnia wymagania normy (<TRANSLATION_PLACEHOLDER>) <TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
