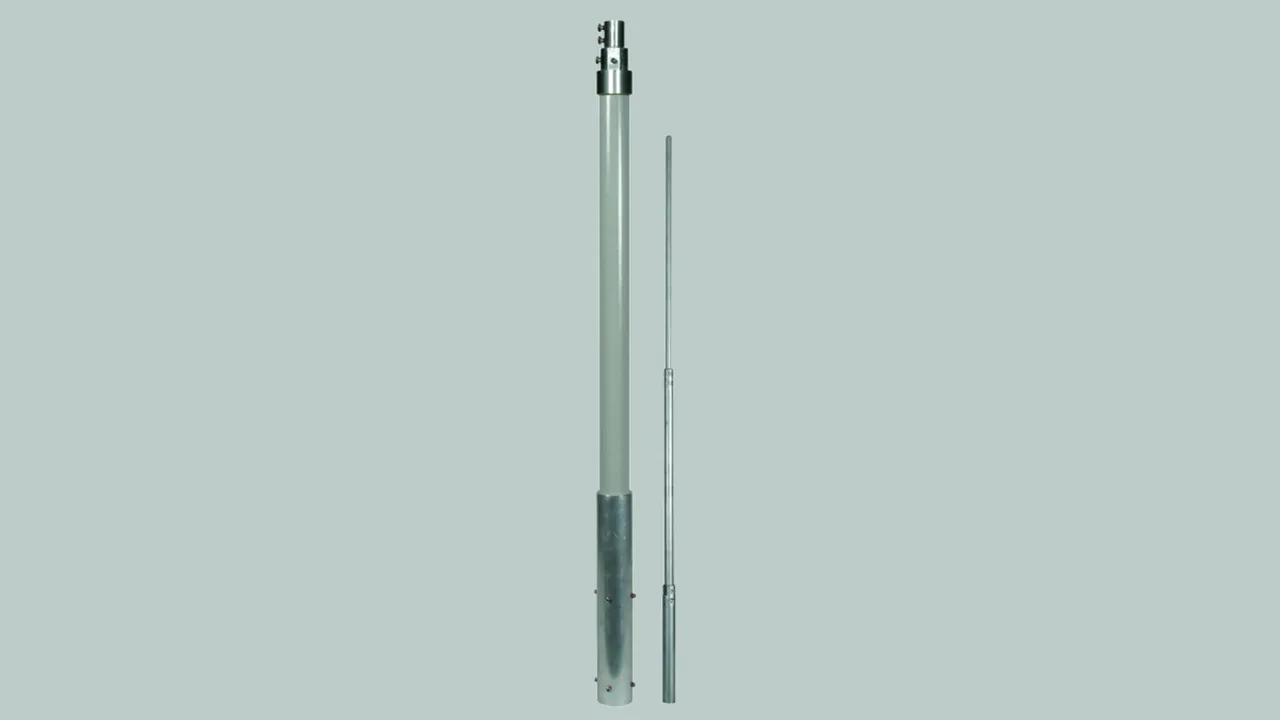

Tubo portante per conduttura HVI, posa sotto tetto

Tubo portante per conduttura HVI per assemblaggio in loco, asta di captazione in Al, Ø22 / 16 / 10 mm.

Utilizzo con la staffa per capriate (art. n. 105 240) o con puntone per tetti metallici (art. n. 105 241).

Con asta di captazione

1 Produkt

Nr kat. 105281 SR D50 1950 FS22 16 10 2500 DSH GFK AL

GTIN / EAN 4013364260962, Nr taryfy celnej (EU): 85389099, Waga brutto: 4.00 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Tubo portante per conduttura HVI con asta di captazione 2500 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno per
la conduttura HVI, per il rispetto della
distanza di separazione dalle parti elettricamente conduttive secondo la norma
DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 140 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 2500 mm in Al
Materiale dell’asta di captazione: Al
Lunghezza asta di captazione: 2500 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 1955 mm
Lunghezza di trasporto: 2500 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1560 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 1950 FS22 16 10 2500 DSH GFK AL
Art.: 105281
o similare.



Dane techniczne

Materiale dell’asta di captazione Al
Lunghezza asta di captazione 2500 mm
Materiale tubo portante PRFV / Al
Lunghezza tubo portante 1955 mm
Lunghezza di trasporto 2500 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1560 mm
Max. velocità delle raffiche di vento 140 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)
