Nr kat. 972150 DG M DC ACI 1250 FM

GTIN / EAN 4013364530850, Nr taryfy celnej (EU): 85354000, Waga brutto: 652.76 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Scaricatore di sovratensione di tipo 2, DG M DC ACI 1250 FM
modulare, scaricatore di sovratensione innestabile
per applicazioni in corrente continua, larghezza 6 unità modulari
indicazione meccanica di funzionamento/guasto
Scaricatore di tipo 2 conforme alla norma EN / IEC 61643-41
costituito dalla combinazione interruttore / spinterometro
Appositamente progettato per l'impiego in apparecchiature di ricarica DC fino a 1250 V
Tensione massima continuativa (+ --> -): 1250 V DC
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
contatto di scambio pulito per il telesegnalamento come contatto di scambio
A prova di vibrazioni e di urti secondo la norma EN60068
Soddisfa la norma IEC 61851-23

Fabbricato: DEHN
Tipo: DG M DC ACI 1250 FM
Art.: 972150
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Classificazione SPD conforme alla norma EN 61643-41 / ... IEC 61643-41	Tipo 2 / Classe II
Tensione massima continuativa DC [DC+ --> DC-] (U_C )	1250 V
Tensione massima continuativa DC [(DC+/DC-) --> PE] (U_C )	625 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva nominale max. di scarica (8/20 µs): (I_max )	20 kA
Livello di protezione [DC+ --> DC-] (U_P )	< 5 kV
Livello di protezione [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Tenuta max. al cortocircuito (I_SCCR )	5 kA
Contatto FM / forma contatto	scambio pulito

Classificazione SPD conforme alla norma EN 61643-41 / ... IEC 61643-41	Tipo 2 / Classe II
Tensione nominale DC [DC+ --> DC-] (U_N )	1250 V
Tensione nominale DC [(DC+/DC-) --> PE] (U_N )	625 V
Tensione massima continuativa DC [DC+ --> DC-] (U_C )	1250 V
Tensione massima continuativa DC [(DC+/DC-) --> PE] (U_C )	625 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva nominale max. di scarica (8/20 µs): (I_max )	20 kA
Livello di protezione [DC+ --> DC-] (U_P )	< 5 kV
Livello di protezione [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Tenuta max. al cortocircuito (I_SCCR )	5 kA
Fusibile di protezione esterno aggiuntivo necessario	no
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP20
Dimensioni	6 unità, DIN 43880
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di alimentazione DC fino a I_k	≤ 100 kA
– Nessuna risposta fino a 1250 V [(DC+/DC-) --> PE]	sì

Produkt 972150 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972150.

Idź do sklepu internetowego

Nr kat. 972147 DG ME DC Y 1000 FM

GTIN / EAN 4013364519817, Nr taryfy celnej (EU): 85363030, Waga brutto: 530.49 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato tipo 1+2 DEHNguard ME DC Y 1000 FM
Scaricatore combinato tripolare modulare innestabile
per applicazioni in corrente continua, larghezza 4 unità
indicazione meccanica di funzionamento/guasto
Scaricatore di tipo 1+2 conforme alla norma EN 61643-11 circuito Y
costituito da tecnologia con varistore-scaricatore di gas integrato privo di corrente di fuga
Unità di manovra DCD per corrente continua specificamente adatta all'impiego
in circuiti CC fino a 1000 V.
Tensione massima continuativa: 1000 V DC
Corrente impulsiva di fulmine 5 kA (10/350 µs)
Corrente impulsiva nominale di scarica: 12,5 kA (8/20 µs)
contatto di scambio pulito per il telesegnalamento come contatto di scambio
A prova di vibrazioni e di urti secondo la norma EN60068

Fabbricato: DEHN
Tipo: DG ME DC Y 1000 FM
Art.: 972147
o similare.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Classificazione SPD conforme a CEI EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Massima tensione continuativa DC (U_C )	1000 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione [DC+ --> DC-] (U_P )	< 3,75 kV
Livello di protezione [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Tenuta max. al cortocircuito (I_SCCR )	500 A / 170 ms
Contatto FM / forma contatto	scambio pulito

Classificazione SPD conforme a CEI EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione nominale DC (U_N )	900 V
Massima tensione continuativa DC (U_C )	1000 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione [DC+ --> DC-] (U_P )	< 3,75 kV
Livello di protezione [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Tenuta max. al cortocircuito (I_SCCR )	500 A / 170 ms
Tensione TOV [DC+ -> DC-] (U_T) – Caratteristica	1000 V (U_TOV = U_C)
Tensione TOV [DC+/- -> PE] (UT) – caratterstica	1000 V / 10 sec. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP20
Dimensioni	4 unità, DIN 43880
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di accumulatori elettrici DC fino a I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. produttore: 170M2040
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V DC aR
– Nessuna risposta fino a 1250 V DC	sì

Produkt 972147 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972147.

Idź do sklepu internetowego

Nr kat. 972110 DG SE DC 60

GTIN / EAN 4013364158504, Nr taryfy celnej (EU): 85363030, Waga brutto: 160.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard SE DC 60
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tecnologia a varistore molo potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 60 V DC
Livello di protezione: <= 0,5 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione da
sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 60
Art.: 972110
o similare.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Massima tensione continuativa DC (U_C )	60 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 0,5 kV
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale DC (U_N )	48 V
Massima tensione continuativa DC (U_C )	60 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 0,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG
Tensione TOV DC (U_T) – Caratteristica	70 V / 5 sec. – tenuta
Tensione TOV DC, 2x U_C (U_T) – Caratteristica	120 V / 120 min. – guasto in sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1,5 unità, DIN 43880
Dati tecnici aggiuntivi:	utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	no

Produkt 972110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972110.

Idź do sklepu internetowego

Nr kat. 972120 DG SE DC 242

GTIN / EAN 4013364158528, Nr taryfy celnej (EU): 85363030, Waga brutto: 170.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard SE DC 242
Limitatore di sovratensione unipolare, modulare, innestable
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia a varistore molto potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 242 V DC
Livello di protezione: <= 1,25 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo
CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 242
Art.: 972120
o similare.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Massima tensione continuativa DC (U_C )	242 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 1,25 kV
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale DC (U_N )	220 V
Massima tensione continuativa DC (U_C )	242 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 1,25 kV
Tempo d'intervento (t_A )	≤ 25 ns
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG
Tensione TOV DC (U_T) – Caratteristica	320 V / 5 sec. – tenuta
Tensione TOV DC, 2x U_C (U_T) – Caratteristica	484 V / 120 min. – guasto in sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP20
Dimensioni	1,5 unità, DIN 43880
Dati tecnici aggiuntivi:	utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	sì
– Massima tensione continuativa AC (U_C )	255 V

Produkt 972120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972120.

Idź do sklepu internetowego

Nr kat. 972130 DG SE DC 550

GTIN / EAN 4013364158627, Nr taryfy celnej (EU): 85363030, Waga brutto: 184.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard SE DC 550
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tecnologia a varistore molto potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 550 V DC
Livello di protezione: <= 2,0 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 550
Art.: 972130
o similare.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Massima tensione continuativa DC (U_C )	550 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 2,0 kV
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	200 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale DC (U_N )	500 V
Massima tensione continuativa DC (U_C )	550 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 2,0 kV
Tempo d'intervento (t_A )	≤ 25 ns
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	200 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG
Tensione TOV DC (U_T) – Caratteristica	726 V / 5 sec. – tenuta
Tensione TOV DC, 2x U_C (U_T) – Caratteristica	1100 V / 120 min. – guasto in sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP20
Dimensioni	1,5 unità, DIN 43880
Dati tecnici aggiuntivi:	utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	no

Produkt 972130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972130.

Idź do sklepu internetowego

Nr kat. 972140 DG SE DC 900

GTIN / EAN 4013364158641, Nr taryfy celnej (EU): 85363030, Waga brutto: 190.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard SE DC 900
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tecnologia a varistore molto potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 900 V DC
Livello di protezione: <= 3,0 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 900
Art.: 972140
o similare.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Massima tensione continuativa DC (U_C )	900 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 3,0 kV
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	100 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	80 A gPV

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale DC (U_N )	750 V
Massima tensione continuativa DC (U_C )	900 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 3,0 kV
Tempo d'intervento (t_A )	≤ 25 ns
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	100 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	80 A gPV
Tensione TOV DC (U_T) – Caratteristica	1089 V / 5 sec. – tenuta
Tensione TOV DC, 2x U_C (U_T) – Caratteristica	1800 V / 120 min. – guasto in sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (min.)	1,5 mm₂ rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP20
Dimensioni	1,5 unità, DIN 43880
Dati tecnici aggiuntivi:	utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	no

Produkt 972140 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972140.

Idź do sklepu internetowego

Nr kat. 972115 DG SE DC 60 FM

GTIN / EAN 4013364158511, Nr taryfy celnej (EU): 85363030, Waga brutto: 164.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard SE DC 60 FM
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tecnologia a varistore molto potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 60 V DC
Livello di protezione: <= 0,5 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione da
sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 60 FM
Art.: 972115
o similare.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Massima tensione continuativa DC (U_C )	60 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 0,5 kV
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG
Contatto FM / forma contatto	scambio

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale DC (U_N )	48 V
Massima tensione continuativa DC (U_C )	60 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 0,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG
Tensione TOV DC (U_T) – Caratteristica	70 V / 5 sec. – tenuta
Tensione TOV DC, 2x U_C (U_T) – Caratteristica	120 V / 120 min. – guasto in sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP20
Dimensioni	1,5 unità, DIN 43880
Contatto FM / forma contatto	scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	no

Produkt 972115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972115.

Idź do sklepu internetowego

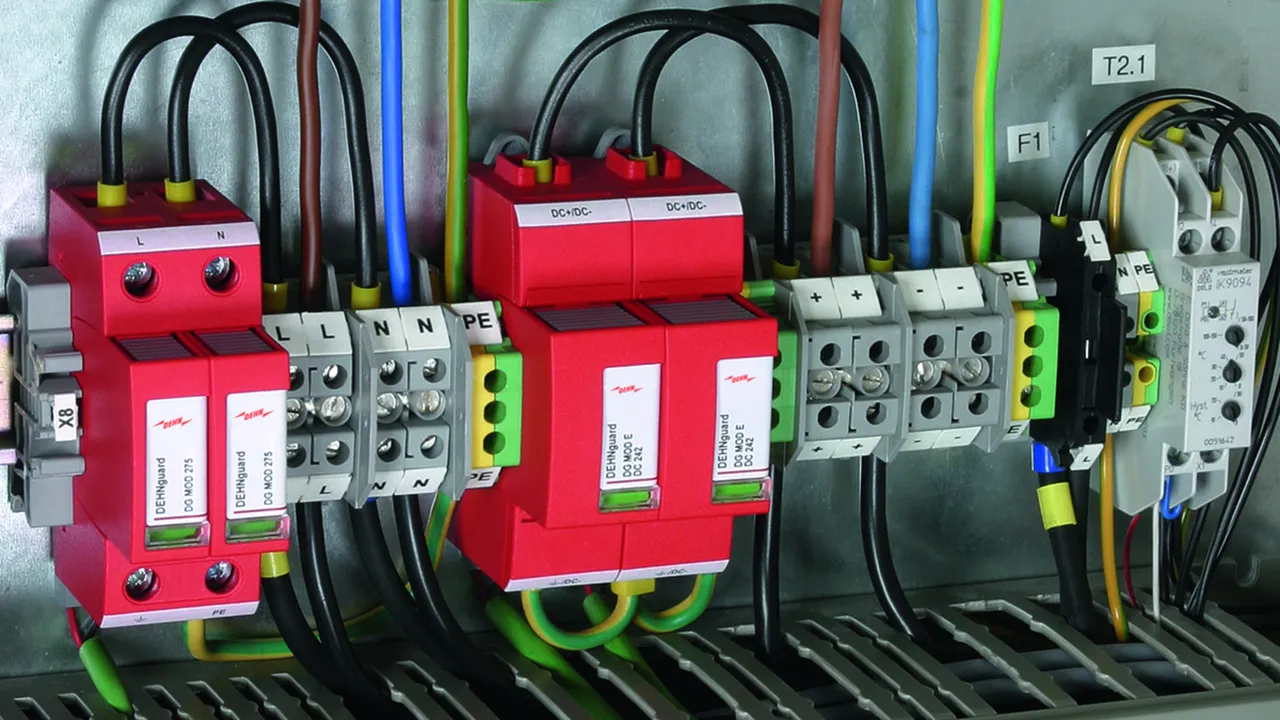

Nr kat. 972125 DG SE DC 242 FM

GTIN / EAN 4013364158610, Nr taryfy celnej (EU): 85363030, Waga brutto: 174.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard SE DC 242 FM
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia a varistore molto potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 242 V DC
Livello di protezione: <= 1,25 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 242 FM
Art.: 972125
o similare.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Massima tensione continuativa DC (U_C )	242 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 1,25 kV
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG
Contatto FM / forma contatto	scambio

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale DC (U_N )	220 V
Massima tensione continuativa DC (U_C )	242 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 1,25 kV
Tempo d'intervento (t_A )	≤ 25 ns
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG
Tensione TOV DC (U_T) – Caratteristica	320 V / 5 sec. – tenuta
Tensione TOV DC, 2x U_C (U_T) – Caratteristica	484 V / 120 min. – guasto in sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP20
Dimensioni	1,5 unità, DIN 43880
Contatto FM / forma contatto	scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	sì
– Massima tensione continuativa AC (U_C )	255 V

Produkt 972125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972125.

Idź do sklepu internetowego

Nr kat. 972135 DG SE DC 550 FM

GTIN / EAN 4013364158634, Nr taryfy celnej (EU): 85363030, Waga brutto: 189.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard SE DC 550 FM
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Con contatto di telesegnalamento
Tecnologia a varistore ad alta prestazione
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 550 V DC
Livello di protezione: <= 2,0 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 550 FM
Art.: 972135
o similare.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Massima tensione continuativa DC (U_C )	550 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 2,0 kV
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	200 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG
Contatto FM / forma contatto	scambio

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale DC (U_N )	500 V
Massima tensione continuativa DC (U_C )	550 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 2,0 kV
Tempo d'intervento (t_A )	≤ 25 ns
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	200 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	35 A gG
Tensione TOV DC (U_T) – Caratteristica	726 V / 5 sec. – tenuta
Tensione TOV DC, 2x U_C (U_T) – Caratteristica	1100 V / 120 min. – guasto in sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termolpastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP20
Dimensioni	1,5 unità, DIN 43880
Contatto FM / forma contatto	scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm² rigido/ flessibile
Dati tecnici aggiuntivi:	utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	no

Produkt 972135 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972135.

Idź do sklepu internetowego

Nr kat. 972145 DG SE DC 900 FM

GTIN / EAN 4013364158658, Nr taryfy celnej (EU): 85363030, Waga brutto: 194.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard SE DC 900 FM
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Con contatto di telesegnalamento
Tecnologia a varistore ad alta prestazione
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 900 V DC
Livello di protezione: <= 3,0 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 900 FM
Art.: 972145
o similare.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Massima tensione continuativa DC (U_C )	900 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 3,0 kV
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	100 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	80 A gPV
Contatto FM / forma contatto	scambio

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale DC (U_N )	750 V
Massima tensione continuativa DC (U_C )	900 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	12,5 kA
Livello di protezione (U_P )	≤ 3,0 kV
Tempo d'intervento (t_A )	≤ 25 ns
Tenuta al cortocircuito senza fusibile DC (I_SCCR )	100 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	80 A gPV
Tensione TOV DC (U_T) – Caratteristica	1089 V / 5 sec. – tenuta
Tensione TOV DC, 2x U_C (U_T) – Caratteristica	1800 V / 120 min. – guasto in sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP20
Dimensioni	1,5 unità, DIN 43880
Contatto FM / forma contatto	scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm² rigido/ flessibile
Dati tecnici aggiuntivi:	utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	no

Produkt 972145 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972145.

Idź do sklepu internetowego

DEHNguard ME/SE DC ... (FM)

DEHNguard M DC ACI 1250 FM

Nr kat. 972150 DG M DC ACI 1250 FM

Nie masz uprawnień, by pobrać 972150m_D_EN.dxf

Technika ACI

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972150 został dodany do notatnika.

Do koszyka dodano produkt 972150.

DEHNguard ME DC ... FM

Nr kat. 972147 DG ME DC Y 1000 FM

Nie masz uprawnień, by pobrać 972147.stp

Nie masz uprawnień, by pobrać 972147.igs

Nie masz uprawnień, by pobrać 972147.jt

Nie masz uprawnień, by pobrać 972147.dwg

Nie masz uprawnień, by pobrać 972147m_E.dxf

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972147 został dodany do notatnika.

Do koszyka dodano produkt 972147.

DEHNguard SE DC ...

Nr kat. 972110 DG SE DC 60

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972110.wspak

Nie masz uprawnień, by pobrać DEHN.972110.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972110 został dodany do notatnika.

Do koszyka dodano produkt 972110.

Nr kat. 972120 DG SE DC 242

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972120.wspak

Nie masz uprawnień, by pobrać DEHN.972120.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972120 został dodany do notatnika.

Do koszyka dodano produkt 972120.

Nr kat. 972130 DG SE DC 550

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972130.wspak

Nie masz uprawnień, by pobrać DEHN.972130.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972130 został dodany do notatnika.

Do koszyka dodano produkt 972130.

Nr kat. 972140 DG SE DC 900

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972140.wspak

Nie masz uprawnień, by pobrać DEHN.972140.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972140 został dodany do notatnika.

Do koszyka dodano produkt 972140.

DEHNguard SE DC ... FM

Nr kat. 972115 DG SE DC 60 FM

Nie masz uprawnień, by pobrać 972125.stp

Nie masz uprawnień, by pobrać 972125.igs

Nie masz uprawnień, by pobrać 972125.jt

Nie masz uprawnień, by pobrać 972125.dwg

Nie masz uprawnień, by pobrać 972115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972115.wspak

Nie masz uprawnień, by pobrać DEHN.972115.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972115 został dodany do notatnika.

Do koszyka dodano produkt 972115.

Nr kat. 972125 DG SE DC 242 FM

Nie masz uprawnień, by pobrać 972125.stp

Nie masz uprawnień, by pobrać 972125.igs

Nie masz uprawnień, by pobrać 972125.jt

Nie masz uprawnień, by pobrać 972125.dwg
