Elementi di connessione lato fase per linee aeree

Per l’equipaggiamento sul lato fase di dispositivi uni- e tripolari di messa a terra ed in corto circuito su linee aeree
Con guida per l’agganciamento per il sicuro aggancio su conduttori aerei
Facile aggancio tramite elemento di pressione a molla
Esecuzione PK1 antirotazione rispettivamente PK2 e codolo lungo con innesto a baionentta
Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Szczegóły

Pinza con codolo lungo e fioretto di messa a terra con giunto in alluminio

lorem ipsum — Pinza con codolo lungo e fioretto di messa a terra con giunto in alluminio

Capocorda pressato tipo **PK1**:
antirotazione tramite asola sul capocorda (esecuzione standard).

Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

Pinza di fase con elemento di pressione a molla.

Capocorda pressato tipo **PK2**:
senza asola sul capicorda per elementi di connessione di altri fornitori a richiesta.

Pinza di fase a vite in esecuzione normale

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Produkty

Nr kat. 784201 PSK 4 30 SQL

GTIN / EAN 4013364006591, Nr taryfy celnej (EU): 85359000, Waga brutto: 880.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Produkt 784201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784201.

Idź do sklepu internetowego

Nr kat. 784301 PSK 10 65 SQL

GTIN / EAN 4013364006553, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.70 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Produkt 784301 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784301.

Idź do sklepu internetowego

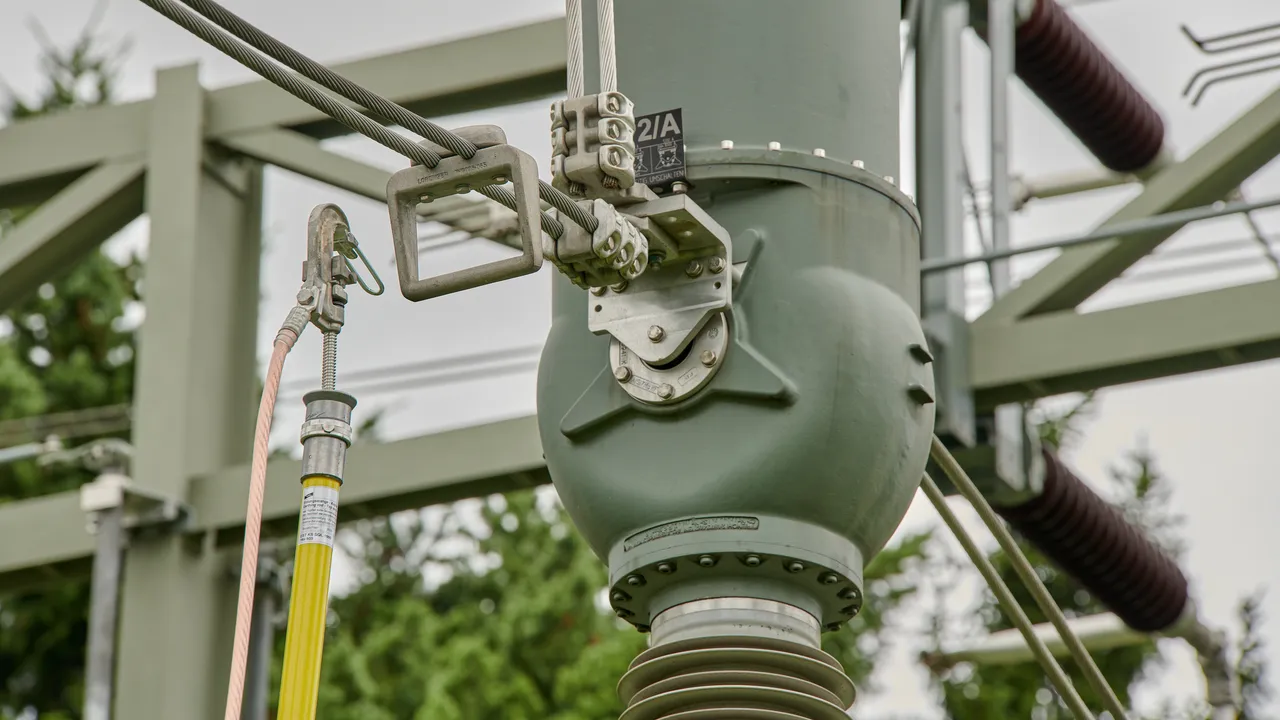

Pinza di fase a vite con guida per l'aggancio

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Produkty

Nr kat. 784401 PSK 4 30 SQL EH

GTIN / EAN 4013364006614, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.47 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Produkt 784401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784401.

Idź do sklepu internetowego

Nr kat. 784501 PSK 10 65 SQL EH

GTIN / EAN 4013364006560, Nr taryfy celnej (EU): 85359000, Waga brutto: 2.12 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Produkt 784501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784501.

Idź do sklepu internetowego

Pinza di fase a vite con precarico a molla

L'aggancio avviene tramite la pinza sotto carico.

1 Produkt

Nr kat. 784480 PSK FV 4 30 SQL

GTIN / EAN 4013364054479, Nr taryfy celnej (EU): 85359000, Waga brutto: 600.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Produkt 784480 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784480.

Idź do sklepu internetowego

Pinza di fase a vite con elevato campo di serraggio

Specialmente adatto per conduttori in Al e Al/Fe, tubi e punti fissi di fase.

1 Produkt

Nr kat. 784085 PSK 10 85 SQL

GTIN / EAN 4013364018686, Nr taryfy celnej (EU): 85359000, Waga brutto: 872.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Produkt 784085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784085.

Idź do sklepu internetowego

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Particolarmente adatta per corde in Al e Al-St, tubi e punti fissi di terra lato fase.

1 Produkt

Nr kat. 769511 ESTC PSK 5000 SN7249

GTIN / EAN 4013364135055, Nr taryfy celnej (EU): 82055980, Waga brutto: 5.71 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale tubo isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale giunto a innesto, impugnatura a croce	lega Al
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm
Diametro fioretto	43 mm

Produkt 769511 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769511.

Idź do sklepu internetowego

Pinza di fase a vite

Specialmente adatta nell’impiego inclinato.

2 Produkty

Nr kat. 784032 PSK 10 32 SQL

GTIN / EAN 4013364018679, Nr taryfy celnej (EU): 85359000, Waga brutto: 843.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Produkt 784032 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784032.

Idź do sklepu internetowego

Nr kat. 784033 PSK 10 50 SQL

GTIN / EAN 4013364553637, Nr taryfy celnej (EU): 85359000, Waga brutto: 936.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Produkt 784033 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784033.

Idź do sklepu internetowego

Pinza di fase con staffa di sicurezza

Specialmente adatta nell'impiego inclinato.

1 Produkt

Nr kat. 784038 PSK 10 32 SQL SB

GTIN / EAN 4013364138452, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.01 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale guida per l'aggancio	INOX

Produkt 784038 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784038.

Idź do sklepu internetowego

Pinza per punti fissi a sfera, fissa

2 Produkty

Nr kat. 772314 KKH 20 SQL

GTIN / EAN 4013364080171, Nr taryfy celnej (EU): 85359000, Waga brutto: 446.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Produkt 772314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772314.

Idź do sklepu internetowego

Nr kat. 772324 KKH 25 SQL

GTIN / EAN 4013364080188, Nr taryfy celnej (EU): 85359000, Waga brutto: 719.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Produkt 772324 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772324.

Idź do sklepu internetowego

Pinza universale

2 Produkty

Nr kat. 773236 UK 25 SQL

GTIN / EAN 4013364114579, Nr taryfy celnej (EU): 85359000, Waga brutto: 713.50 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Produkt 773236 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773236.

Idź do sklepu internetowego

Nr kat. 773331 UK 30 SQL

GTIN / EAN 4013364069244, Nr taryfy celnej (EU): 85359000, Waga brutto: 793.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Produkt 773331 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773331.

Idź do sklepu internetowego

Elementi di connessione lato fase per linee aeree

Szczegóły

Pinza di fase a vite in esecuzione normale

Nr kat. 784201 PSK 4 30 SQL

Produkt 784201 został dodany do notatnika.

Do koszyka dodano produkt 784201.

Nr kat. 784301 PSK 10 65 SQL

Produkt 784301 został dodany do notatnika.

Do koszyka dodano produkt 784301.

Pinza di fase a vite con guida per l'aggancio

Nr kat. 784401 PSK 4 30 SQL EH

Produkt 784401 został dodany do notatnika.

Do koszyka dodano produkt 784401.

Nr kat. 784501 PSK 10 65 SQL EH

Produkt 784501 został dodany do notatnika.

Do koszyka dodano produkt 784501.

Pinza di fase a vite con precarico a molla

Nr kat. 784480 PSK FV 4 30 SQL

Produkt 784480 został dodany do notatnika.

Do koszyka dodano produkt 784480.

Pinza di fase a vite con elevato campo di serraggio

Nr kat. 784085 PSK 10 85 SQL

Produkt 784085 został dodany do notatnika.

Do koszyka dodano produkt 784085.

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Nr kat. 769511 ESTC PSK 5000 SN7249

Nie masz uprawnień, by pobrać 769511m_D.dxf

Produkt 769511 został dodany do notatnika.

Do koszyka dodano produkt 769511.

Pinza di fase a vite

Nr kat. 784032 PSK 10 32 SQL

Nie masz uprawnień, by pobrać 784032.stp

Nie masz uprawnień, by pobrać 784032.igs

Nie masz uprawnień, by pobrać 784032.dwg

Nie masz uprawnień, by pobrać 784032.jt

Nie masz uprawnień, by pobrać 784032m_D.dxf

Produkt 784032 został dodany do notatnika.

Do koszyka dodano produkt 784032.

Nr kat. 784033 PSK 10 50 SQL

Nie masz uprawnień, by pobrać 784032.stp

Nie masz uprawnień, by pobrać 784032.igs

Nie masz uprawnień, by pobrać 784032.dwg

Nie masz uprawnień, by pobrać 784032.jt

Nie masz uprawnień, by pobrać 784032m_D.dxf

Produkt 784033 został dodany do notatnika.

Do koszyka dodano produkt 784033.

Pinza di fase con staffa di sicurezza

Nr kat. 784038 PSK 10 32 SQL SB

Produkt 784038 został dodany do notatnika.

Do koszyka dodano produkt 784038.

Pinza per punti fissi a sfera, fissa

Nr kat. 772314 KKH 20 SQL

Produkt 772314 został dodany do notatnika.

Do koszyka dodano produkt 772314.

Nr kat. 772324 KKH 25 SQL

Produkt 772324 został dodany do notatnika.

Do koszyka dodano produkt 772324.

Pinza universale

Nr kat. 773236 UK 25 SQL

Produkt 773236 został dodany do notatnika.

Do koszyka dodano produkt 773236.

Nr kat. 773331 UK 30 SQL

Produkt 773331 został dodany do notatnika.

Do koszyka dodano produkt 773331.
