Nr kat. 942300 DG MP TNC 275

GTIN / EAN 4013364495272, Nr taryfy celnej (EU): 85363030, Waga brutto: 316.66 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TNC 275
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C 230/400 V, larghezza 3 unità
con contatto di telesegnalamento
Scaricatore di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 275
Art.: 942300
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE

Produkt 942300 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942300.

Idź do sklepu internetowego

Nr kat. 942318 DG MP TNC 150 FM

GTIN / EAN 4013364495265, Nr taryfy celnej (EU): 85363030, Waga brutto: 324.71 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TNC 150 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 150 FM
Art.: 942318
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942318 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942318.

Idź do sklepu internetowego

Nr kat. 942305 DG MP TNC 275 FM

GTIN / EAN 4013364495289, Nr taryfy celnej (EU): 85363030, Waga brutto: 323.13 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TNC 275 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C 230/400 V, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 275 FM
Art.: 942305
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942305.

Idź do sklepu internetowego

Nr kat. 942319 DG MP TNC 385 FM

GTIN / EAN 4013364495296, Nr taryfy celnej (EU): 85363030, Waga brutto: 324.71 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TNC 385 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 385 FM
Art.: 942319
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – Tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942319 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942319.

Idź do sklepu internetowego

Nr kat. 942308 DG MP TNC 440 FM

GTIN / EAN 4013364495258, Nr taryfy celnej (EU): 85363030, Waga brutto: 355.78 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TNC 440 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C 400/690 V, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 440 V AC
Livello di protezione: <= 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 440 FM
Art.: 942308
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 / 690 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942308 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942308.

Idź do sklepu internetowego

Nr kat. 942400 DG MP TNS 275

GTIN / EAN 4013364484115, Nr taryfy celnej (EU): 85363030, Waga brutto: 407.53 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TNS 275
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 275
Art.: 942400
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE

Produkt 942400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942400.

Idź do sklepu internetowego

Nr kat. 942408 DG MP TNS 150 FM

GTIN / EAN 4013364484863, Nr taryfy celnej (EU): 85363030, Waga brutto: 385.91 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TNS 150 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 150 FM
Art.: 942408
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942408 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942408.

Idź do sklepu internetowego

Nr kat. 942405 DG MP TNS 275 FM

GTIN / EAN 4013364477124, Nr taryfy celnej (EU): 85363030, Waga brutto: 350.91 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

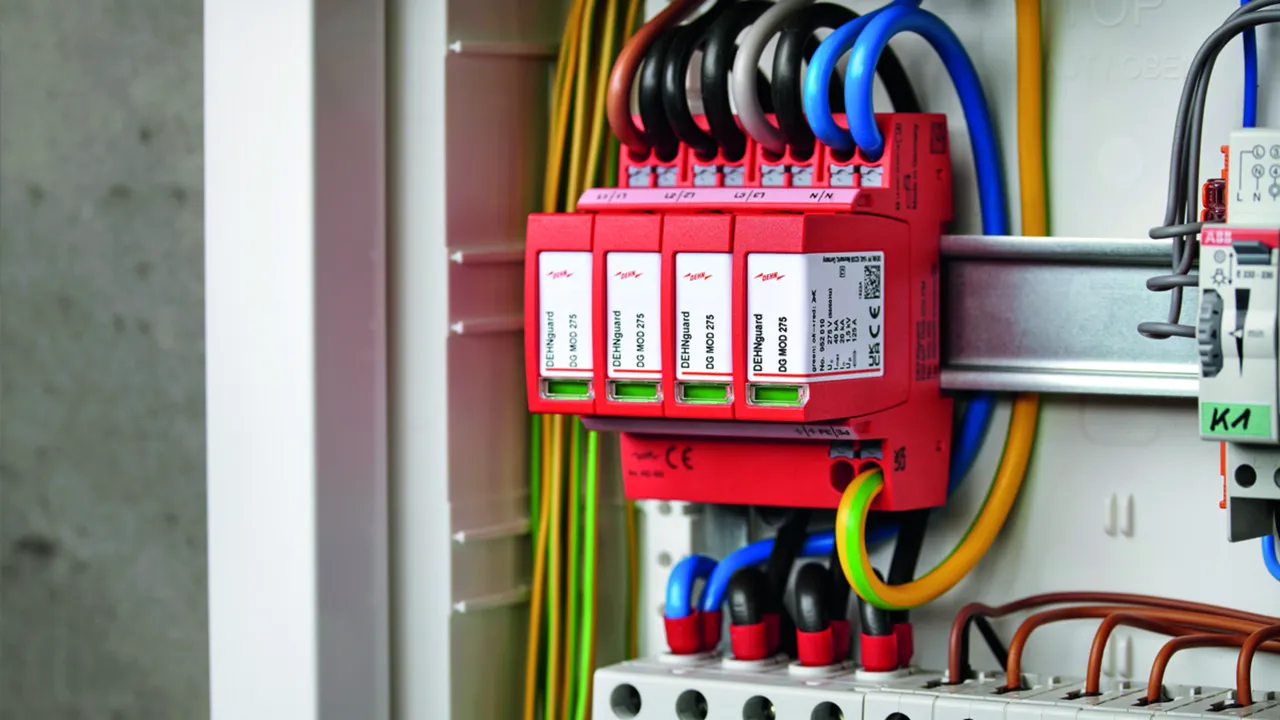

Limitatore di sovratensione DEHNguard MP TNS 275 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 275 FM
Art.: 942405
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942405.

Idź do sklepu internetowego

Nr kat. 942409 DG MP TNS 385 FM

GTIN / EAN 4013364484832, Nr taryfy celnej (EU): 85363030, Waga brutto: 441.67 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TNS 385 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 385 FM
Art.: 942409
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – Tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942409 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942409.

Idź do sklepu internetowego

Nr kat. 942310 DG MP TT 275

GTIN / EAN 4013364484108, Nr taryfy celnej (EU): 85363030, Waga brutto: 343.84 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TT 275
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 275
Art.: 942310
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942310 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942310.

Idź do sklepu internetowego

Nr kat. 942328 DG MP TT 150 FM

GTIN / EAN 4013364484856, Nr taryfy celnej (EU): 85363030, Waga brutto: 388.86 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TT 275 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 150 FM
Art.: 942328
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	15 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	15 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942328 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942328.

Idź do sklepu internetowego

Nr kat. 942315 DG MP TT 275 FM

GTIN / EAN 4013364477162, Nr taryfy celnej (EU): 85363030, Waga brutto: 346.63 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TT 275 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 275 FM
Art.: 942315
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942315.

Idź do sklepu internetowego

Nr kat. 942325 DG MP TT 320 FM

GTIN / EAN 4013364484849, Nr taryfy celnej (EU): 85363030, Waga brutto: 418.85 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TT 320 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 320 FM
Art.: 942325
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942325 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942325.

Idź do sklepu internetowego

Nr kat. 942317 DG MP TT 385 FM

GTIN / EAN 4013364484825, Nr taryfy celnej (EU): 85363030, Waga brutto: 430.48 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TT 385 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 385 FM
Art.: 942317
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – Tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942317 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942317.

Idź do sklepu internetowego

Nr kat. 942200 DG MP TN 275

GTIN / EAN 4013364495395, Nr taryfy celnej (EU): 85363030, Waga brutto: 228.88 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TN 275
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TN monofase 230 V, larghezza 2 unità
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TN 275
Art.: 942200
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE

Produkt 942200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942200.

Idź do sklepu internetowego

Nr kat. 942207 DG MP TN 150 FM

GTIN / EAN 4013364495418, Nr taryfy celnej (EU): 85363030, Waga brutto: 231.67 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TN 150 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN monofase, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TN 150 FM
Art.: 942207
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile

Produkt 942207 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942207.

Idź do sklepu internetowego

Nr kat. 942205 DG MP TN 275 FM

GTIN / EAN 4013364495401, Nr taryfy celnej (EU): 85363030, Waga brutto: 231.32 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TN 275 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TN monofase 230 V, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TN 275 FM
Art.: 942205
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile

Produkt 942205 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942205.

Idź do sklepu internetowego

Nr kat. 942110 DG MP TT 2P 275

GTIN / EAN 4013364495326, Nr taryfy celnej (EU): 85363030, Waga brutto: 220.36 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TT 2P 275
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TT e TN monofase 230 V, larghezza 2 unità
Scaricatore di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 275
Art.: 942110
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942110.

Idź do sklepu internetowego

Nr kat. 942115 DG MP TT 2P 275 FM

GTIN / EAN 4013364495333, Nr taryfy celnej (EU): 85363030, Waga brutto: 226.75 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TT 2P 275 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TT e TN monofase 230 V, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 275 FM
Art.: 942115
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942115.

Idź do sklepu internetowego

Nr kat. 942135 DG MP TT 2P 320 FM

GTIN / EAN 4013364495340, Nr taryfy celnej (EU): 85363030, Waga brutto: 230.96 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TT 2P 320 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TT e TN monofase 230 V, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 320 FM
Art.: 942135
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942135 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942135.

Idź do sklepu internetowego

Nr kat. 942117 DG MP TT 2P 385 FM

GTIN / EAN 4013364495357, Nr taryfy celnej (EU): 85363090, Waga brutto: 227.23 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TT 2P 385 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN monofase, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 385 FM
Art.: 942117
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Produkt 942117 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942117.

Idź do sklepu internetowego

Nr kat. 942307 DG MP WE 600 FM

GTIN / EAN 4013364495302, Nr taryfy celnej (EU): 85363030, Waga brutto: 384.26 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP WE 600 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per impianti eolici, per l’impiego nel
sistema V TN-C 400/690, larghezza 3 unità
con contatto di telesegnalamento
Considerazione delle oscillazioni di tensione brevi
attraverso aumento della tensione di riferimento varistore Umov
Scaricatore di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 600 V AC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP WE 600 FM
Art.: 942307
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 / 830 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	100 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942307 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942307.

Idź do sklepu internetowego

Nr kat. 952313 DG M TNC 150

GTIN / EAN 4013364123939, Nr taryfy celnej (EU): 85363030, Waga brutto: 319.70 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNC 150
Limitatore di sovratensione tripolare, modulare, innestabile
Per sistemi di rete TN-C, dimensioni 3 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta a corrente di corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 150
Art.: 952313
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952313 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952313.

Idź do sklepu internetowego

Nr kat. 952300 DG M TNC 275

GTIN / EAN 4013364108431, Nr taryfy celnej (EU): 85363030, Waga brutto: 355.40 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNC 275
Limitatore di sovratensione tripolare, modulare, innestabile
Per sistemi di rete TN-C, dimensioni 3 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta a corrente di corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 275
Art.: 952300
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952300 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952300.

Idź do sklepu internetowego

Nr kat. 952314 DG M TNC 385

GTIN / EAN 4013364124028, Nr taryfy celnej (EU): 85363030, Waga brutto: 362.50 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNC 385
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: ≤ 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 385
Art.: 952314
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952314.

Idź do sklepu internetowego

Nr kat. 952303 DG M TNC 440

GTIN / EAN 4013364120709, Nr taryfy celnej (EU): 85363030, Waga brutto: 376.30 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNC 440
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 440 V AC
Livello di protezione: ≤ 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 440
Art.: 952303
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 / 690 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952303 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952303.

Idź do sklepu internetowego

Nr kat. 952318 DG M TNC 150 FM

GTIN / EAN 4013364124011, Nr taryfy celnej (EU): 85363030, Waga brutto: 326.80 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNC 150 FM
Limitatore di sovratensione tripolare, modulare innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
on contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: ≤ 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 150 FM
Art.: 952318
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952318 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952318.

Idź do sklepu internetowego

Nr kat. 952305 DG M TNC 275 FM

GTIN / EAN 4013364108448, Nr taryfy celnej (EU): 85363030, Waga brutto: 348.80 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNC 275 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C 230 / 400 V, dimensioni 3 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 275 FM
Art.: 952305
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²ein- / feindrähtig
Sezione del collegamento (max)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952305.

Idź do sklepu internetowego

Nr kat. 952319 DG M TNC 385 FM

GTIN / EAN 4013364124035, Nr taryfy celnej (EU): 85363030, Waga brutto: 370.70 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNC 385 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 385 FM
Art.: 952319
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952319 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952319.

Idź do sklepu internetowego

Nr kat. 952308 DG M TNC 440 FM

GTIN / EAN 4013364120716, Nr taryfy celnej (EU): 85363030, Waga brutto: 383.20 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNC 440 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C 400/690 V, dimensioni 3 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 440 V AC
Livello di protezione: <= 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 440 FM
Art.: 952308
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 / 690 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952308 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952308.

Idź do sklepu internetowego

Nr kat. 952403 DG M TNS 150

GTIN / EAN 4013364128569, Nr taryfy celnej (EU): 85363030, Waga brutto: 443.20 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNS 150
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 150
Art.: 952403
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952403 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952403.

Idź do sklepu internetowego

Nr kat. 952400 DG M TNS 275

GTIN / EAN 4013364108455, Nr taryfy celnej (EU): 85363030, Waga brutto: 444.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNS 275
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S 230 / 400 V, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 275
Art.: 952400
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952400.

Idź do sklepu internetowego

Nr kat. 952404 DG M TNS 385

GTIN / EAN 4013364128545, Nr taryfy celnej (EU): 85363030, Waga brutto: 499.50 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNS 385
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 385
Art.: 952404
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952404 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952404.

Idź do sklepu internetowego

Nr kat. 952408 DG M TNS 150 FM

GTIN / EAN 4013364128576, Nr taryfy celnej (EU): 85363030, Waga brutto: 451.60 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNS 150 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 150 FM
Art.: 952408
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952408 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952408.

Idź do sklepu internetowego

Nr kat. 952405 DG M TNS 275 FM

GTIN / EAN 4013364108462, Nr taryfy celnej (EU): 85363030, Waga brutto: 479.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNS 275 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S 230 / 400 V, dimensioni 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 275 FM
Art.: 952405
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952405.

Idź do sklepu internetowego

Nr kat. 952409 DG M TNS 385 FM

GTIN / EAN 4013364128552, Nr taryfy celnej (EU): 85363030, Waga brutto: 508.40 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TNS 385 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 385 FM
Art.: 952409
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952409 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952409.

Idź do sklepu internetowego

Nr kat. 952381 DG M H TT 275

GTIN / EAN 4013364318144, Nr taryfy celnej (EU): 85363030, Waga brutto: 435.03 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M H TT 275
Limitatore di sovratensione tetrapolare, modulare, innestabile
Con elevata capacità di scarica
Per sistemi di rete TT e TN-S 230/400 V, dimensioni 4 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 275
Art.: 952381
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Produkt 952381 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952381.

Idź do sklepu internetowego

Nr kat. 952385 DG M H TT 275 FM

GTIN / EAN 4013364318137, Nr taryfy celnej (EU): 85363030, Waga brutto: 441.30 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M H TT 275 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
con elevata capacità di scarica
per sistemi di rete TT e TN-S 230/400 V, dimensioni 4 unità
con contatto di telesegnalamento
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 275 FM
Art.: 952385
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Produkt 952385 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952385.

Idź do sklepu internetowego

Nr kat. 952323 DG M TT 150

GTIN / EAN 4013364133235, Nr taryfy celnej (EU): 85363030, Waga brutto: 406.90 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 150
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: ≤ 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 150
Art.: 952323
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	230 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 952323 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952323.

Idź do sklepu internetowego

Nr kat. 952310 DG M TT 275

GTIN / EAN 4013364108479, Nr taryfy celnej (EU): 85363030, Waga brutto: 435.03 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 275
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S 230/400 V, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,25 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 275
Art.: 952310
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952310 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952310.

Idź do sklepu internetowego

Nr kat. 952320 DG M TT 320

GTIN / EAN 4013364126794, Nr taryfy celnej (EU): 85363030, Waga brutto: 442.08 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 320
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni 4 unità
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 320
Art.: 952320
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Produkt 952320 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952320.

Idź do sklepu internetowego

Nr kat. 952311 DG M TT 385

GTIN / EAN 4013364119390, Nr taryfy celnej (EU): 85363030, Waga brutto: 458.20 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 385
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 385
Art.: 952311
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 952311 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952311.

Idź do sklepu internetowego

Nr kat. 952328 DG M TT 150 FM

GTIN / EAN 4013364133242, Nr taryfy celnej (EU): 85363030, Waga brutto: 416.40 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 150 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni: 4 unità
con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 150 FM
Art.: 952328
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	230 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 952328 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952328.

Idź do sklepu internetowego

Nr kat. 952315 DG M TT 275 FM

GTIN / EAN 4013364108486, Nr taryfy celnej (EU): 85363030, Waga brutto: 441.30 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 275 FM
Limitatore di sovratensione multipolare, modulare, innestabile
per sistemi di rete TT e TN-S 230/400 V, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 275 FM
Art.: 952315
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952315.

Idź do sklepu internetowego

Nr kat. 952325 DG M TT 320 FM

GTIN / EAN 4013364126800, Nr taryfy celnej (EU): 85363030, Waga brutto: 450.80 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 320 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 320 FM
Art.: 952325
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Produkt 952325 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952325.

Idź do sklepu internetowego

Nr kat. 952316 DG M TT 385 FM

GTIN / EAN 4013364119406, Nr taryfy celnej (EU): 85363030, Waga brutto: 462.10 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 385 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 385 FM
Art.: 952316
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 952316 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952316.

Idź do sklepu internetowego

Nr kat. 952332 DG M TT 385/305 FM

GTIN / EAN 4013364469945, Nr taryfy celnej (EU): 85363030, Waga brutto: 464.30 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 385/305 FM
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma CEI EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG M TT 385/305 FM
Art.: 952332
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	305 V (50 / 60 Hz)
Tensioni UL	277 / 480 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 952332 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952332.

Idź do sklepu internetowego

Nr kat. 952201 DG M TN 150

GTIN / EAN 4013364123915, Nr taryfy celnej (EU): 85363030, Waga brutto: 227.20 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TN 150
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 150
Art.: 952201
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952201.

Idź do sklepu internetowego

Nr kat. 952200 DG M TN 275

GTIN / EAN 4013364108394, Nr taryfy celnej (EU): 85363030, Waga brutto: 244.60 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TN 275
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN 230 V, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 275
Art.: 952200
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx

Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc

Produkt 952200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952200.

Idź do sklepu internetowego

Nr kat. 952206 DG M TN 150 FM

GTIN / EAN 4013364123922, Nr taryfy celnej (EU): 85363030, Waga brutto: 233.10 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TN 150 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 150 FM
Art.: 952206
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952206 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952206.

Idź do sklepu internetowego

Nr kat. 952205 DG M TN 275 FM

GTIN / EAN 4013364108400, Nr taryfy celnej (EU): 85363030, Waga brutto: 247.70 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TN 275 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN 230 V, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 275 FM
Art.: 952205
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Contatto FM / forma contatto	scambio pulito


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952205 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952205.

Idź do sklepu internetowego

Nr kat. 952181 DG M H TT 2P 275

GTIN / EAN 4013364318175, Nr taryfy celnej (EU): 85363030, Waga brutto: 244.10 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M H TT 2P 275
Limitatore di sovratensione bipolare, modulare, innestabile
con elevata capacità di scarica
Per sistemi monofase di rete TT e TN 230 V, dimensioni 2 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 2P 275
Art.: 952181
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Produkt 952181 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952181.

Idź do sklepu internetowego

Nr kat. 952185 DG M H TT 2P 275 FM

GTIN / EAN 4013364318151, Nr taryfy celnej (EU): 85363030, Waga brutto: 244.10 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M H TT 2P 275 FM
Limitatore di sovratensione bipolare, modulare, innestabile
con elevata capacità di scarica
Per sistemi monofase di rete TT e TN 230 V, dimensioni 2 unità
con contatto di telesegnalamento
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 2P 275 FM
Art.: 952185
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Produkt 952185 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952185.

Idź do sklepu internetowego

Nr kat. 952110 DG M TT 2P 275

GTIN / EAN 4013364108417, Nr taryfy celnej (EU): 85363030, Waga brutto: 258.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 2P 275
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monfase di rete monofase TT e TN 230 V, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 275
Art.: 952110
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952110.

Idź do sklepu internetowego

Nr kat. 952130 DG M TT 2P 320

GTIN / EAN 4013364128521, Nr taryfy celnej (EU): 85363030, Waga brutto: 263.20 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 2P 320
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN 230 V, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 320
Art.: 952130
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Produkt 952130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952130.

Idź do sklepu internetowego

Nr kat. 952111 DG M TT 2P 385

GTIN / EAN 4013364119420, Nr taryfy celnej (EU): 85363030, Waga brutto: 248.30 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 2P 385
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 385
Art.: 952111
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 952111 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952111.

Idź do sklepu internetowego

Nr kat. 952115 DG M TT 2P 275 FM

GTIN / EAN 4013364108424, Nr taryfy celnej (EU): 85363030, Waga brutto: 244.10 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 2P 275 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 275 FM
Art.: 952115
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Contatto FM / forma contatto	scambio pulito


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952115.

Idź do sklepu internetowego

Nr kat. 952135 DG M TT 2P 320 FM

GTIN / EAN 4013364128538, Nr taryfy celnej (EU): 85363030, Waga brutto: 269.20 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 2P 320 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN 230 V, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 320 FM
Art.: 952135
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Produkt 952135 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952135.

Idź do sklepu internetowego

Nr kat. 952116 DG M TT 2P 385 FM

GTIN / EAN 4013364119413, Nr taryfy celnej (EU): 85363030, Waga brutto: 251.70 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M TT 2P 385 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 385 FM
Art.: 952116
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 952116 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952116.

Idź do sklepu internetowego

Nr kat. 952302 DG M WE 600

GTIN / EAN 4013364113305, Nr taryfy celnej (EU): 85363030, Waga brutto: 406.60 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione modulare DEHNguard M WE 600
Limitatore di sovratensione tripolare, modulare, innestabile
per impianti eolici per l'impiego in sistema di rete TN-C 400/690 V, dimensioni: 3 unità
Valutazione di variazioni di tensione di breve periodo
dovute a tensione di riferimento varistore aumentata Umov
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 600 V AC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M WE 600
Art.: 952302
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952302 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952302.

Idź do sklepu internetowego

Nr kat. 952307 DG M WE 600 FM

GTIN / EAN 4013364113312, Nr taryfy celnej (EU): 85363030, Waga brutto: 409.50 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione modulare DEHNguard M WE 600 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per impianti eolici per l'impiego in sistema di rete TN-C 400/690 V, dimensioni: 3 unità
con contatto di telesegnalamento
Valutazione di variazioni di tensione di breve periodo
dovute a tensione di riferimento varistore aumentata Umov
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 600 V AC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M WE 600 FM
Art.: 952307
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952307 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952307.

Idź do sklepu internetowego

DEHNguard modular

Szczegóły

DEHNguard MP TNC ...

Nr kat. 942300 DG MP TNC 275

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_m_D.dxf

Produkt 942300 został dodany do notatnika.

Do koszyka dodano produkt 942300.

DEHNguard MP TNC ... FM

Nr kat. 942318 DG MP TNC 150 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Produkt 942318 został dodany do notatnika.

Do koszyka dodano produkt 942318.

Nr kat. 942305 DG MP TNC 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Produkt 942305 został dodany do notatnika.

Do koszyka dodano produkt 942305.

Nr kat. 942319 DG MP TNC 385 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Produkt 942319 został dodany do notatnika.

Do koszyka dodano produkt 942319.

Nr kat. 942308 DG MP TNC 440 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Produkt 942308 został dodany do notatnika.

Do koszyka dodano produkt 942308.

DEHNguard MP TNS ...

Nr kat. 942400 DG MP TNS 275

Nie masz uprawnień, by pobrać 942310.stp

Nie masz uprawnień, by pobrać 942310.igs

Nie masz uprawnień, by pobrać 942310.jt

Nie masz uprawnień, by pobrać 942310.dwg

Nie masz uprawnień, by pobrać 942310m.dxf

Produkt 942400 został dodany do notatnika.

Do koszyka dodano produkt 942400.

DEHNguard MP TNS ... FM

Nr kat. 942408 DG MP TNS 150 FM

Nie masz uprawnień, by pobrać 942315.stp

Nie masz uprawnień, by pobrać 942315.igs

Nie masz uprawnień, by pobrać 942315.jt

Nie masz uprawnień, by pobrać 942315.dwg

Nie masz uprawnień, by pobrać 942315m.dxf

Produkt 942408 został dodany do notatnika.

Do koszyka dodano produkt 942408.

Nr kat. 942405 DG MP TNS 275 FM

Nie masz uprawnień, by pobrać 942315.stp

Nie masz uprawnień, by pobrać 942315.igs

Nie masz uprawnień, by pobrać 942315.jt

Nie masz uprawnień, by pobrać 942315.dwg

Nie masz uprawnień, by pobrać 942315m.dxf

Produkt 942405 został dodany do notatnika.

Do koszyka dodano produkt 942405.

Nr kat. 942409 DG MP TNS 385 FM

Nie masz uprawnień, by pobrać 942315.stp

Nie masz uprawnień, by pobrać 942315.igs

Nie masz uprawnień, by pobrać 942315.jt

Nie masz uprawnień, by pobrać 942315.dwg

Nie masz uprawnień, by pobrać 942315m.dxf

Produkt 942409 został dodany do notatnika.

Do koszyka dodano produkt 942409.

DEHNguard MP TT ...

Nr kat. 942310 DG MP TT 275
