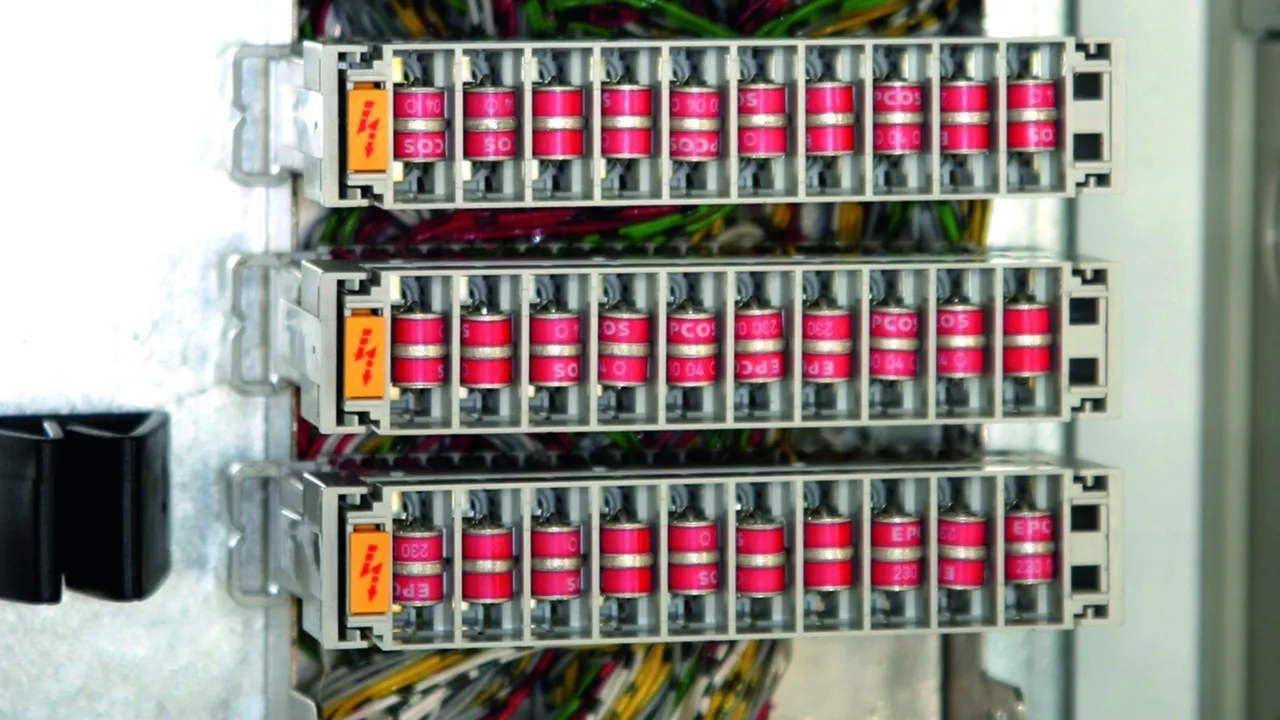

DPL 10 G3

Adatto alle strisce di sezionamento e di collegamento per sistemi LSA della serie costruttiva 2/10
Già assemblato per 10 CP con scaricatori spinterometrici a gas provati singolarmente
Elementi di protezione sostituibili singolarmente (scaricatori spinterometrici a gas)

Szczegóły

DPL 10 G3

Modulo di protezione per 10 coppie con scaricatori a gas tripolari per quasi tutte le applicazioni. Gli scaricatori FS sono provvisti di una funzione fail-safe. L’esecuzione FSD possiede inoltre una indicazione ottica di intervento del fail-safe. In questo modo si nota subito, quando è necessario sostituire lo scaricatore.

2 Produkty

Nr kat. 907214 DPL 10 G3 110

GTIN / EAN 4013364100879, Nr taryfy celnej (EU): 85363010, Waga brutto: 71.30 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Modulo di protezione DPL 10 G3 110
Modulo di protezione per 10 coppie con scaricatori a gas tripolari per quasi tutte le applicazioni, innestabile in strisce di sezionamento e di collegamento LSA (forma costruttiva 2)
Corrente impulsiva nominale di scarica (8/20 µs) complessiva 10 kA
Tensione nominale 110 V
Tensione massima continuativa 180 V

Fabbricato: DEHN
Tipo: DPL 10 G3 110
Art.: 907214
o similare.

Certyfikaty

Dane techniczne

Classe SPD	B
Tensione massima continuativa DC (U_c )	180 V
Corrente nominale (I_L )	0,4 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA

Classe SPD	B
Tensione nominale (U_N )	110 V
Tensione massima continuativa DC (U_c )	180 V
Tensione massima continuativa AC (U_c )	127 V
Corrente nominale (I_L )	0,4 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 600 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 600 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Capacità filo-filo (C)	≤ 5 pF
Capacità filo-PG (C)	≤ 5 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Innestabile in	strisce di sezionamento e di collegamento LSA (forma costruttiva 2)
Messa a terra tramite	staffa di montaggio
Materiale involucro	poliamide
Colore	grigio
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907214 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907214.

Idź do sklepu internetowego

Nr kat. 907216 DPL 10 G3 110 FSD

GTIN / EAN 4013364106680, Nr taryfy celnej (EU): 85363010, Waga brutto: 70.80 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Modulo di protezione DPL 10 G3 110 FSD
Modulo di protezione per 10 coppie con scaricatori a gas tripolari per quasi tutte le applicazioni, innestabile in strisce di sezionamento e di collegamento LSA (forma costruttiva 2)
Corrente impulsiva nominale di scarica (8/20 µs) complessiva 10 kA
Tensione nominale 110 V
Tensione massima continuativa 180 V

Fabbricato: DEHN
Tipo: DPL 10 G3 110 FSD
Art.: 907216
o similare.

Certyfikaty

Dane techniczne

Classe SPD	B
Indicazione di guasto	ottica, tramite cambio del colore
Tensione massima continuativa DC (U_c )	180 V
Corrente nominale (I_L )	0,4 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA

Classe SPD	B
Indicazione di guasto	ottica, tramite cambio del colore
Tensione nominale (U_N )	110 V
Tensione massima continuativa DC (U_c )	180 V
Tensione massima continuativa AC (U_c )	127 V
Corrente nominale (I_L )	0,4 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 600 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 600 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Capacità filo-filo (C)	≤ 5 pF
Capacità filo-PG (C)	≤ 5 pF
Comportamento fail-safe	scaricatori a gas con contatti a molla
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Innestabile in	strisce di sezionamento e di collegamento LSA (forma costruttiva 2)
Messa a terra tramite	staffa di montaggio
Materiale involucro	poliamide
Colore	grigio
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
