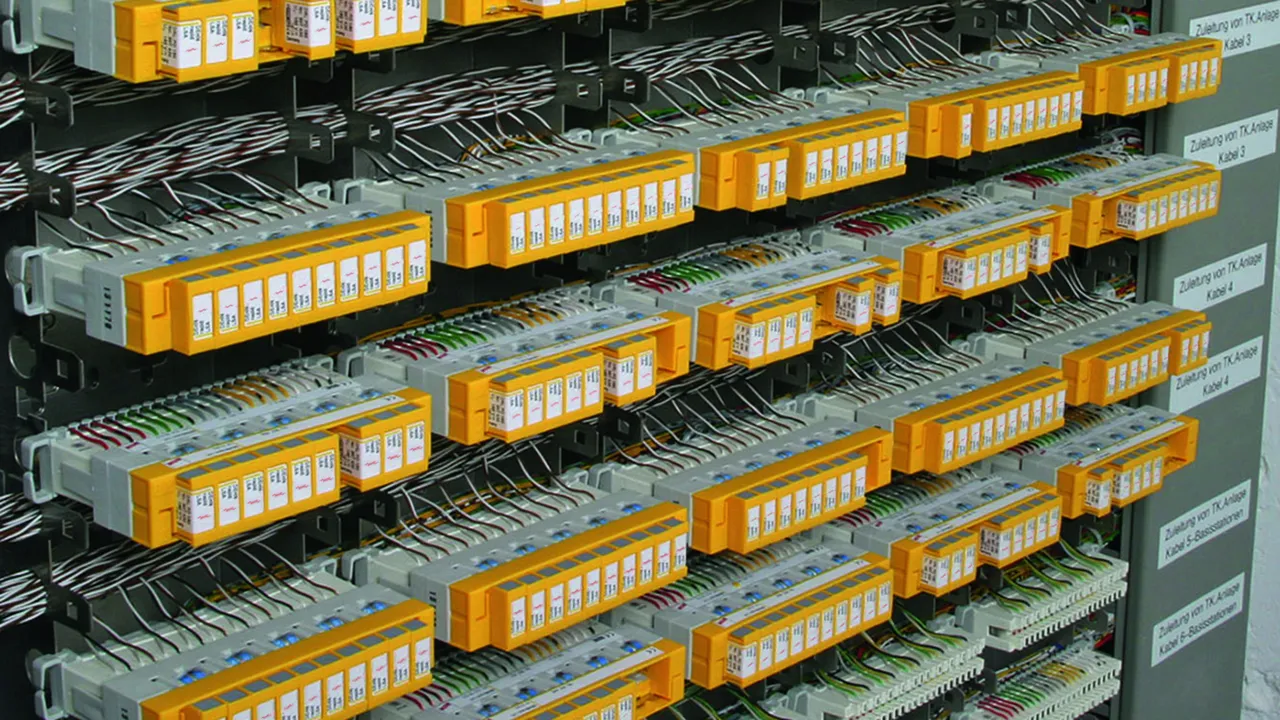

DEHNrapid LSA scaricatore per corrente di fulmine e limitatore di sovratensione

Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
La funzione da striscia di sezionamento LSA integrata nello scaricatore per corrente di fulmine offre inoltre la protezione durante prova, sezionamento e cablaggio
Sistema modulare di scaricatori per corrente di fulmine e limitatori di sovratensione, combinabile a scaricatore combinato

Szczegóły

Blocco di protezione con tenuta alla corrente di fulmine con spinterometri a gas su richiesta con indicazione ottica di guasto e funzione fail-safe.

lorem ipsum — Blocco di protezione con tenuta alla corrente di fulmine con spinterometri a gas su richiesta con indicazione ottica di guasto e funzione fail-safe.

Scaricatore combinato per corrente di fulmine e sovratensioni per strisce di connessione LSA.

Limitatori di sovratensione specifici per l'applicazione nella protezione delle utenze finali.

Scaricatori di sovratensione innestabili come blocchi di protezione che possono essere innestati in strisce di connessione o sezionamento.

Costruzione modulare costituita da blocco di protezione con spinterometri a gas, telai di messa a terra e moduli di protezione specifici per l'applicazione.

DRL 10 B

Blocco di protezione da corrente di fulmine DRL 10 coppie con scaricatori a gas tripolari per quasi tutte le applicazioni e ampliabile con spine DRL allo scaricatore combinato. I contatti di sezionamento integrati consentono con protezione inserita prove, misure e patching.

1 Produkt

Nr kat. 907400 DRL 10 B 180

GTIN / EAN 4013364107557, Nr taryfy celnej (EU): 85363010, Waga brutto: 69.90 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Blocco di protezione da corrente di fulmine DRL 10 B 180
Blocco di protezione da corrente di fulmine DRL 10 coppie con scaricatori a gas tripolari per quasi tutte le applicazioni e ampliabile con spine DRL allo scaricatore combinato. I contatti di sezionamento integrati consentono con protezione inserita prove, misure e patching
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 180 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL 10 B 180
Art.: 907400
o similare.

Certyfikaty

Dane techniczne

Classe SPD	G
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	≤ 0,005 Ohm
Innestabile in	striscia sezionamento 2/10

Classe SPD	G
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_impD1 (U_P )	≤ 500 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_P )	≤ 450 V
Impedenza longitudinale per filo	≤ 0,005 Ohm
Capacità filo-filo (C)	≤ 5 pF
Capacità filo-PG (C)	≤ 5 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Innestabile in	striscia sezionamento 2/10
Messa a terra tramite	staffa di montaggio
Materiale involucro	poliamide PA 6.6
Colore	grigio
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907400.

Idź do sklepu internetowego

DRL 10 B FSD

Blocco di protezione da corrente di fulmine DRL 10 coppie per quasi tutte le applicazioni e ampliabile con spine DRL allo scaricatore combinato. I contatti di sezionamento integrati consentono con protezione inserita prove, misure e patching. Gli scaricatori a gas hanno una funzione fail-safe con indicazione ottica di guasto.

1 Produkt

Nr kat. 907401 DRL 10 B 180 FSD

GTIN / EAN 4013364107564, Nr taryfy celnej (EU): 85363010, Waga brutto: 74.30 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Blocco di protezione da corrente di fulmine DRL 10 B 180 FSD
Blocco di protezione da corrente di fulmine DRL 10 coppie per quasi tutte le applicazioni e ampliabile con spine DRL allo scaricatore combinato. I contatti di sezionamento integrati consentono con protezione inserita prove, misure e patching. Gli scaricatori a gas hanno una funzione fail-safe con indicazione ottica di guasto
Tensione massima continuativa DC: 180 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL 10 B 180 FSD
Art.: 907401
o similare.

Certyfikaty

Dane techniczne

Classe SPD	G
Indicazione di guasto	ottica, tramite cambio del colore
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	≤ 0,005 Ohm
Innestabile in	striscia sezionamento 2/10

Classe SPD	G
Indicazione di guasto	ottica, tramite cambio del colore
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_impD1 (U_P )	≤ 500 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_P )	≤ 450 V
Impedenza longitudinale per filo	≤ 0,005 Ohm
Capacità filo-filo (C)	≤ 5 pF
Capacità filo-PG (C)	≤ 5 pF
Comportamento fail-safe	scaricatore a gas con contatti a molla
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Innestabile in	striscia sezionamento 2/10
Messa a terra tramite	staffa di montaggio
Materiale involucro	poliamide PA 6.6
Colore	grigio
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907401.

Idź do sklepu internetowego

DRL RE

Spina di protezione a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Solamente per strisce di sezionamento oppure blocco DRL.

5 Produkty

Nr kat. 907421 DRL RE 12

GTIN / EAN 4013364107618, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione DRL RE 12
Spina di protezione Tipo 3 / P1 a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 14 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RE 12
Art.: 907421
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	14 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	2,7 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	14 V
Tensione massima continuativa AC (U_C )	9,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 45 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 36 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_P )	≤ 19 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	2,7 MHz
Capacità filo-filo (C)	≤ 1 nF
Capacità filo-PG (C)	≤ 2 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Messa a terra tramite	telaio di messa a terra
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907421 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907421.

Idź do sklepu internetowego

Nr kat. 907422 DRL RE 24

GTIN / EAN 4013364107625, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione DRL RE 24
Spina di protezione Tipo 3 / P1 a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 28 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RE 24
Art.: 907422
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	28 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	4,5 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	28 V
Tensione massima continuativa AC (U_C )	19,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 65 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 72 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_P )	≤ 38 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	4,5 MHz
Capacità filo-filo (C)	≤ 0,55 nF
Capacità filo-PG (C)	≤ 1,1 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Messa a terra tramite	telaio di messa a terra
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907422 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907422.

Idź do sklepu internetowego

Nr kat. 907423 DRL RE 48

GTIN / EAN 4013364107632, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione DRL RE 48
Spina di protezione Tipo 3 / P1 a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 54 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RE 48
Art.: 907423
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	54 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	6,8 Ohm
Frequenza limite filo-PG (f_G )	7,35 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Tensione massima continuativa AC (U_C )	38 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 95 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 135 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_P )	≤ 70 V
Impedenza longitudinale per filo	6,8 Ohm
Frequenza limite filo-PG (f_G )	7,35 MHz
Capacità filo-filo (C)	≤ 350 pF
Capacità filo-PG (C)	≤ 700 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Messa a terra tramite	telaio di messa a terra
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907423 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907423.

Idź do sklepu internetowego

Nr kat. 907424 DRL RE 60

GTIN / EAN 4013364107649, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione DRL RE 60
Spina di protezione Tipo 3 / P1 a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 70 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RE 60
Art.: 907424
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	70 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	6,8 Ohm
Frequenza limite filo-PG (f_G )	10,5 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	60 V
Tensione massima continuativa DC (U_C )	70 V
Tensione massima continuativa AC (U_C )	49,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 115 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 185 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_P )	≤ 95 V
Impedenza longitudinale per filo	6,8 Ohm
Frequenza limite filo-PG (f_G )	10,5 MHz
Capacità filo-filo (C)	≤ 250 pF
Capacità filo-PG (C)	≤ 500 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Messa a terra tramite	telaio di messa a terra
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907424 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907424.

Idź do sklepu internetowego

Nr kat. 907425 DRL RE 180

GTIN / EAN 4013364107656, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione DRL RE 180
Spina di protezione Tipo 3 / P1 a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 180 V
Corrente nominale: 0,1 A

Fabbricato: DEHN
Tipo: DRL RE 180
Art.: 907425
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	42 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 280 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_P )	≤ 270 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	42 MHz
Capacità filo-filo (C)	≤ 50 pF
Capacità filo-PG (C)	≤ 80 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Messa a terra tramite	telaio di messa a terra
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907425 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907425.

Idź do sklepu internetowego

DRL RD

Spina di protezione a un gradino per 1 coppia, coordinata energeticamente al blocco DRL. Livello di protezione filo-filo basso per interfacce con separazione galvanica. Montaggio su EF 10 DRL. Installazione consigliata solo in abbinamento al blocco DRL.

5 Produkty

Nr kat. 907441 DRL RD 12

GTIN / EAN 4013364107694, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione da sovratensione 1 DA DRL RD 12
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 14 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RD 12
Art.: 907441
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	14 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	2,2 Ohm
Frequenza limite filo-filo (f_G )	2,7 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	14 V
Tensione massima continuativa AC (U_C )	9,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 18 V
Impedenza longitudinale per filo	2,2 Ohm
Frequenza limite filo-filo (f_G )	2,7 MHz
Capacità filo-filo (C)	≤ 2,0 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907441 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907441.

Idź do sklepu internetowego

Nr kat. 907442 DRL RD 24

GTIN / EAN 4013364107700, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione da sovratensione 1 DA DRL RD 24
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 28 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RD 24
Art.: 907442
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	28 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	2,2 Ohm
Frequenza limite filo-filo (f_G )	5,4 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	28 V
Tensione massima continuativa AC (U_C )	19,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 36 V
Impedenza longitudinale per filo	2,2 Ohm
Frequenza limite filo-filo (f_G )	5,4 MHz
Capacità filo-filo (C)	≤ 1,1 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907442 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907442.

Idź do sklepu internetowego

Nr kat. 907443 DRL RD 48

GTIN / EAN 4013364107717, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione da sovratensione 1 DA DRL RD 48
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 54 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RD 48
Art.: 907443
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	54 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	7,8 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Tensione massima continuativa AC (U_C )	38 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 70 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	7,8 MHz
Capacità filo-filo (C)	≤ 700 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907443 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907443.

Idź do sklepu internetowego

Nr kat. 907444 DRL RD 60

GTIN / EAN 4013364107724, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione da sovratensione 1 DA DRL RD 60
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 70 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RD 60
Art.: 907444
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	70 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	11 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	60 V
Tensione massima continuativa DC (U_C )	70 V
Tensione massima continuativa AC (U_C )	49,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 95 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	11 MHz
Capacità filo-filo (C)	≤ 500 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907444 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907444.

Idź do sklepu internetowego

Nr kat. 907445 DRL RD 110

GTIN / EAN 4013364118461, Nr taryfy celnej (EU): 85363010, Waga brutto: 3.30 g, Jednostka opakowaniowa: 10.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione da sovratensione 1 DA DRL RD 110
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 180 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RD 110
Art.: 907445
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	20 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	110 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 250 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	20 MHz
Capacità filo-filo (C)	≤ 200 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907445 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907445.

Idź do sklepu internetowego

DRL PD

Spina di protezione a un gradino per 1 coppia, coordinata energeticamente al blocco DRL. Livello di protezione filo-filo basso e protezione da sovracorrente per ADSL, ISDN U_k0 oppure fili analogici a/b. Montaggio con EF 10 DRL. Installazione consigliata solamente in abbinamento al blocco DRL.

1 Produkt

Nr kat. 907430 DRL PD 180

GTIN / EAN 4013364107670, Nr taryfy celnej (EU): 85363010, Waga brutto: 3.90 g, Jednostka opakowaniowa: 10.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione da sovratensione 1 DA DRL RD 180
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, combinata
con protezione da sovracorrente contro
Powercrossing, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.
Tensione massima continuativa DC: 180 V
Corrente nominale: 0,1 A

Fabbricato: DEHN
Tipo: DRL PD 180
Art.: 907430
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	10 Ohm +/- 15%
Frequenza limite filo-filo (f_G )	61 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B...

Classe SPD	O
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 270 V
Impedenza longitudinale per filo	10 Ohm +/- 15%
Frequenza limite filo-filo (f_G )	61 MHz
Capacità filo-filo (C)	≤ 80 pF
Esecuzione	protezione di sovracorrente integrata
Temperatura d’esercizio (T_U )	0 °C ... +70 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907430 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907430.

Idź do sklepu internetowego

DRL HD

Spina di protezione a un gradino per 1 coppia, coordinata energeticamente al blocco DRL per trasmissioni ad alta frequenza, come G.703 oppure ISDN U_2m , S_2m e S₀. Montaggio su EF 10 DRL. Installazione consigliata solamente in abbinamento al blocco DRL.

1 Produkt

Nr kat. 907470 DRL HD 24

GTIN / EAN 4013364107663, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Spina di protezione da sovratensione 1 DA DRL HD 24
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili
di sistemi con una percentuale di
trasmissione molto elevata.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 28 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL HD 24
Art.: 907470
o similare.

Certyfikaty

Dane techniczne

Classe SPD	O
Tensione massima continuativa DC (U_C )	28 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	28 V
Tensione massima continuativa AC (U_C )	19,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_P )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 46 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (100 Ohm) (f_G )	85 MHz
Capacità filo-filo (C)	≤ 22 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Produkt 907470 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907470.

Idź do sklepu internetowego

DEHNrapid LSA scaricatore per corrente di fulmine e limitatore di sovratensione

Szczegóły

DRL 10 B

Nr kat. 907400 DRL 10 B 180

Nie masz uprawnień, by pobrać 907400.stp

Nie masz uprawnień, by pobrać 907400.igs

Nie masz uprawnień, by pobrać 907400.jt

Nie masz uprawnień, by pobrać 907400.dwg

Nie masz uprawnień, by pobrać 907400m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907400.wspak

Nie masz uprawnień, by pobrać DEHN.907400.edz

Produkt 907400 został dodany do notatnika.

Do koszyka dodano produkt 907400.

DRL 10 B FSD

Nr kat. 907401 DRL 10 B 180 FSD

Nie masz uprawnień, by pobrać 907401.stp

Nie masz uprawnień, by pobrać 907401.igs

Nie masz uprawnień, by pobrać 907401.jt

Nie masz uprawnień, by pobrać 907401.dwg

Nie masz uprawnień, by pobrać 907400m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907401.wspak

Nie masz uprawnień, by pobrać DEHN.907401.edz

Produkt 907401 został dodany do notatnika.

Do koszyka dodano produkt 907401.

DRL RE

Nr kat. 907421 DRL RE 12

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907421.wspak

Nie masz uprawnień, by pobrać DEHN.907421.edz

Produkt 907421 został dodany do notatnika.

Do koszyka dodano produkt 907421.

Nr kat. 907422 DRL RE 24

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907422.wspak

Nie masz uprawnień, by pobrać DEHN.907422.edz

Produkt 907422 został dodany do notatnika.

Do koszyka dodano produkt 907422.

Nr kat. 907423 DRL RE 48

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907423.wspak

Nie masz uprawnień, by pobrać DEHN.907423.edz

Produkt 907423 został dodany do notatnika.

Do koszyka dodano produkt 907423.

Nr kat. 907424 DRL RE 60

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907424.wspak

Nie masz uprawnień, by pobrać DEHN.907424.edz

Produkt 907424 został dodany do notatnika.

Do koszyka dodano produkt 907424.

Nr kat. 907425 DRL RE 180

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907425.wspak

Nie masz uprawnień, by pobrać DEHN.907425.edz

Produkt 907425 został dodany do notatnika.

Do koszyka dodano produkt 907425.

DRL RD

Nr kat. 907441 DRL RD 12

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt
