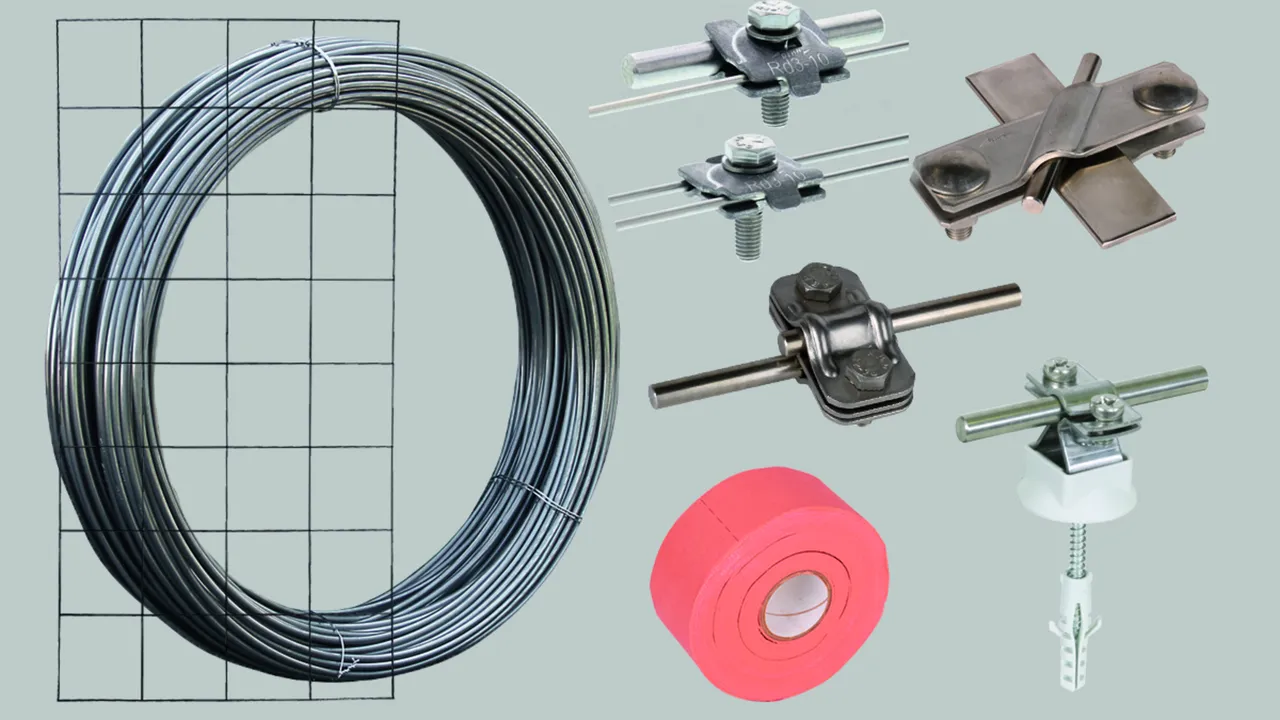

Contrôle du potentiel

Tapis de protection contre la tension de pas

Selon VDE/ABB Fiche technique « Protection contre la foudre des refuges »

En cas de pose en chevauchement des treillis, il faut environ 6 pièces de bornes de raccordement par treillis (avec bande anticorrosion, référence 556 125).
Pour des données plus précises, veuillez consulter les instructions de montage correspondantes.

Remarque :
Les grilles de terre sont décapées et passivées conformément aux exigences de la norme DIN VDE 0151.

1 Produkt

Nr kat. 618214 GMA 250 2000X1000X4 V4A

GTIN / EAN 4013364322950, Nr taryfy celnej (EU): 73141400, Waga brutto: 2.00 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Tapis de protection contre la tension de pas
conformément à la fiche d'information VDE / ABB
"Protection contre la foudre des refuges",
selon l'exigence normative
Teinté et passivé selon DIN VDE 0151
Matériau: INOX (V4A)
Dimension: 2000 x 1000 x 4 mm
Dimension des mailles: 250 mm

produit : DEHN
Type: GMA 250 2000X1000X4 V4A
Référence: 618214
ou équivalent



Dane techniczne

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Dimension (l x b x t) 2000 x 1000 x 4 mm
Dimension des mailles 250 mm

Produkt 618214 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 618214.

Idź do sklepu internetowego

Pince de connexion pour tapis en treillis

Pince de raccordement pour le raccordement de treillis ou pour la connexion de treillis à des systèmes de mise à la terre.

2 Produkty

Nr kat. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN / EAN 4013364385306, Nr taryfy celnej (EU): 85359000, Waga brutto: 52.08 g, Jednostka opakowaniowa: 50.00 pièce(s)

Rysunki

Informacje dodatkowe

Borne de connexion pour connecter des mailles
ou pour connecter des mailles à des systèmes de mise à la terre
avec vis M8
Matériau: INOX (V4A)
Zone de serrage Rd: 3-10 mm
Raccordement (rigide/multi-brins): 16 mm2
Tenue au courant de foudre (10/350 µs): 25 kA
Normes: en référence à la norme DIN EN 62561-1

produit : DEHN
Type: MMVK 3.5 8.10 SKM8X30 V4A
Référence: 540271
ou équivalent

Certyfikaty



Dane techniczne

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Zone de serrage Rd 3-10 mm
Raccordement (rigide/multi-brins) 16 mm2
Tenue au courant de foudre (10/350 µs) 25 kA
Normes en référence à la norme DIN EN 62561-1

Produkt 540271 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 540271.

Idź do sklepu internetowego

Nr kat. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN / EAN 4013364320536, Nr taryfy celnej (EU): 85359000, Waga brutto: 99.56 g, Jednostka opakowaniowa: 50.00 pièce(s)

Rysunki

Informacje dodatkowe

Pince de connexion pour connecter des tapis de treillis
ou pour raccorder des treillis aux systèmes de mise à la terre
avec vis M8 et écrou à cliquet.
Matériau: INOX (V4A)
Plage de serrage rd / rd: 8-10 / 3-4 mm
Plage de serrage rd / rd: 3-4 / 3-4 mm
Raccordement (rigide/multi-brins): 4-50 mm2
Tenue au courant de foudre (10/350 µs): 25 kA
Normes: D'après la norme DIN 62561-1

produit : DEHN
Type: UEK 8.10 AQ3/4 M8 V4A
Référence: 540270
ou équivalent



Dane techniczne

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Plage de serrage rd / rd 8-10 / 3-4 mm
Plage de serrage rd / rd 3-4 / 3-4 mm
Raccordement (rigide/multi-brins) 4-50 mm2
Tenue au courant de foudre (10/350 µs) 25 kA
Normes D'après la norme DIN 62561-1

Produkt 540270 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 540270.

Idź do sklepu internetowego
