Éléments de raccordement (côté cond.) pour lignes aériennes

  • Pour le montage du côté phase des câbles de mise à la terre et court-circuit unipolaire et tripolaire de la ligne de transmission
  • Avec l'aide d'accouplement pour la suspension ciblée sur les conducteurs bloqués
  • Facile à fixer grâce à la précontrainte du ressort
  • Avec une protection contre la torsion, le type PK1 ou PK2 et une longue broche à goupille
  • Les dispositifs de mise à la terre et court-circuit peuvent être commandés via le configurateurde mise à la terre et court-circuit en ligne

Szczegóły

Equipement de serrage à arbre long et tige de mise à la terre avec raccord en aluminium conique.
lorem ipsum
Broche avec la précontrainte de ressort.
lorem ipsum
lorem ipsum
Cosses de compression, de type PK2: sans renforcement au pied de la cosse pour permettre de connecter des composant d'autres fabricants sur demande
lorem ipsum
Broche avec aide de fixation pour une fixation sûr.
lorem ipsum
Cosses de compression, de type PK1:
Renforcement au pied de la cosse comme protection de torsion (version standard).
lorem ipsum

Griffe de contact, version standard

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 Produkty

Nr kat. 784201 PSK 4 30 SQL

GTIN / EAN 4013364006591, Nr taryfy celnej (EU): 85359000, Waga brutto: 880.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Ø Plage de serrage 4 ... 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 70 mm2
Courant de court-circuit max. Ik 0,5 s 19,5 kA
Courant de court-circuit max. Ik 1 s 13,8 kA

Produkt 784201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784201.

Idź do sklepu internetowego

Nr kat. 784301 PSK 10 65 SQL

GTIN / EAN 4013364006553, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.70 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Ø Plage de serrage 10 ... 65 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Produkt 784301 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784301.

Idź do sklepu internetowego

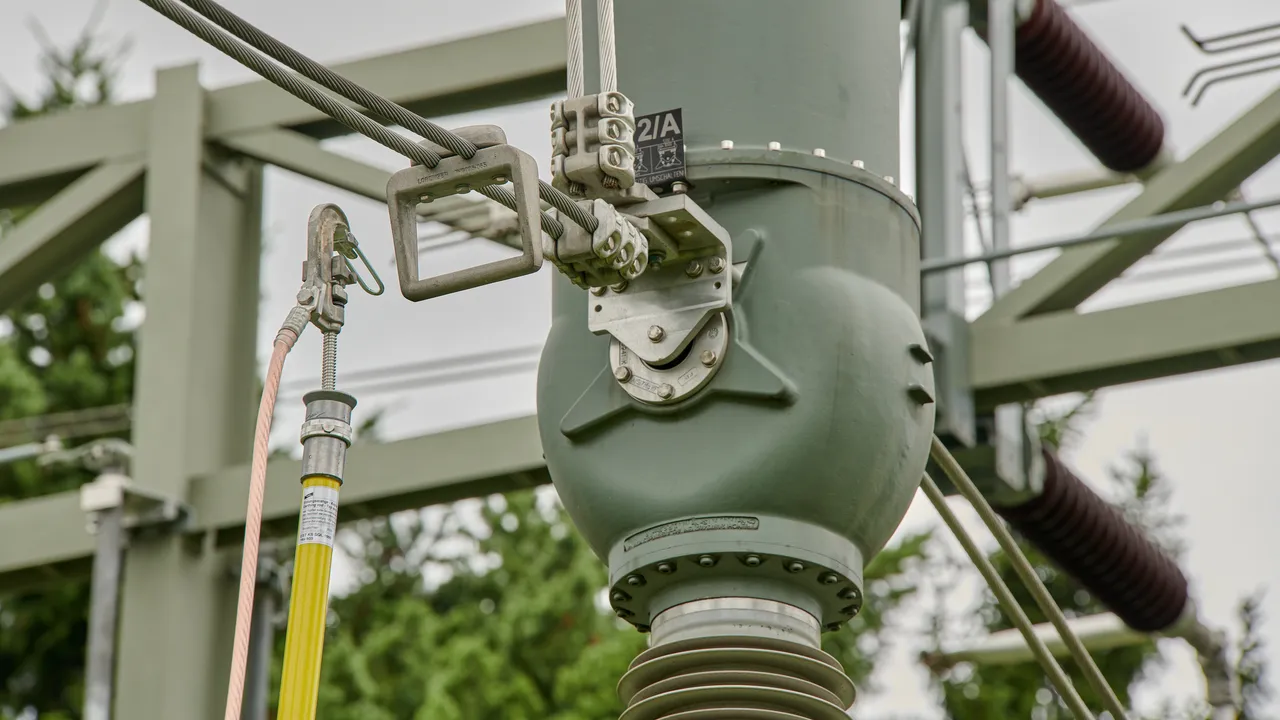

Griffe de contact, accrochage facile

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 Produkty

Nr kat. 784401 PSK 4 30 SQL EH

GTIN / EAN 4013364006614, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.47 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Ø Plage de serrage 4 ... 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 70 mm2
Courant de court-circuit max. Ik 0,5 s 19,5 kA
Courant de court-circuit max. Ik 1 s 13,8 kA

Produkt 784401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784401.

Idź do sklepu internetowego

Nr kat. 784501 PSK 10 65 SQL EH

GTIN / EAN 4013364006560, Nr taryfy celnej (EU): 85359000, Waga brutto: 2.12 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Ø Plage de serrage 10 ... 65 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Produkt 784501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784501.

Idź do sklepu internetowego

Griffe de contact avec ressort précontraint

Accrochage facile grâce au ressort précontraint.

1 Produkt

Nr kat. 784480 PSK FV 4 30 SQL

GTIN / EAN 4013364054479, Nr taryfy celnej (EU): 85359000, Waga brutto: 600.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Ø Plage de serrage 4 ... 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 70 mm2
Courant de court-circuit max. Ik 0,5 s 19,5 kA
Courant de court-circuit max. Ik 1 s 13,8 kA

Produkt 784480 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784480.

Idź do sklepu internetowego

Griffe de contact avec plage de serrage large

Griffe spécialement conçue pour câbles conducteurs Al et Al/St, tubes et points fixes pour conducteurs.

1 Produkt

Nr kat. 784085 PSK 10 85 SQL

GTIN / EAN 4013364018686, Nr taryfy celnej (EU): 85359000, Waga brutto: 872.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Ø Plage de serrage 10 ... 85 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 29,6 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Produkt 784085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784085.

Idź do sklepu internetowego

Borne à vis phase avec grande zone de serrage et barre de mise à la terre télescopique

Particulièrement adapté aux câbles conducteurs Al et Al / St, aux tubes et aux points fixes.

1 Produkt

Nr kat. 769511 ESTC PSK 5000 SN7249

GTIN / EAN 4013364135055, Nr taryfy celnej (EU): 82055980, Waga brutto: 5.71 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Ø Plage de serrage 10 ... 85 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 29,6 kA
Courant de court-circuit max. Ik 1 s 29,6 kA
Longueur totale (lG max / IG min ) 5 200 / 2 875 mm
Longueur - poignée 1900 mm

Produkt 769511 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769511.

Idź do sklepu internetowego

Griffe de contact pour conducteur

Griffe spécialement conçue pour une utilisation en position oblique.

2 Produkty

Nr kat. 784032 PSK 10 32 SQL

GTIN / EAN 4013364018679, Nr taryfy celnej (EU): 85359000, Waga brutto: 843.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Ø Plage de serrage 10 ... 32 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 95 mm2
Courant de court-circuit max. Ik 0,5 s 18,7 kA
Courant de court-circuit max. Ik 1 s 18,7 kA

Produkt 784032 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784032.

Idź do sklepu internetowego

Nr kat. 784033 PSK 10 50 SQL

GTIN / EAN 4013364553637, Nr taryfy celnej (EU): 85359000, Waga brutto: 936.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Ø Plage de serrage 10 ... 32 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 95 mm2
Courant de court-circuit max. Ik 0,5 s 18,7 kA
Courant de court-circuit max. Ik 1 s 18,7 kA

Produkt 784033 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784033.

Idź do sklepu internetowego

Griffe de contact avec étrier de sécurité

Griffe spécialement conçue pour une utilisation en position oblique.

1 Produkt

Nr kat. 784038 PSK 10 32 SQL SB

GTIN / EAN 4013364138452, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.01 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Ø Plage de serrage 10 ... 32 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 95 mm2
Courant de court-circuit max. Ik 0,5 s 18,7 kA
Courant de court-circuit max. Ik 1 s 18,7 kA

Produkt 784038 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784038.

Idź do sklepu internetowego

Boulon à tête sphérique rigide

2 Produkty

Nr kat. 772314 KKH 20 SQL

GTIN / EAN 4013364080171, Nr taryfy celnej (EU): 85359000, Waga brutto: 446.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Produkt 772314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772314.

Idź do sklepu internetowego

Nr kat. 772324 KKH 25 SQL

GTIN / EAN 4013364080188, Nr taryfy celnej (EU): 85359000, Waga brutto: 719.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Produkt 772324 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772324.

Idź do sklepu internetowego

Borne universelle

2 Produkty

Nr kat. 773236 UK 25 SQL

GTIN / EAN 4013364114579, Nr taryfy celnej (EU): 85359000, Waga brutto: 713.50 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Produkt 773236 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773236.

Idź do sklepu internetowego

Nr kat. 773331 UK 30 SQL

GTIN / EAN 4013364069244, Nr taryfy celnej (EU): 85359000, Waga brutto: 793.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Pour point fixe à tête sphérique Ø 25 / 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Produkt 773331 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773331.

Idź do sklepu internetowego
