DEHNvenCI

Parafoudre combiné à base d'éclateurs à air avec un fusible amont intégré et tenue au courant de foudre
Coordonné énergétiquement avec la gamme de produits Red/Line
Bas niveau de protection U_P ≤ 1,5 kV (fusible amont inclus)
Continuité de service accrue des installations grâce à la technologie de limitation du courant de suite « RADAX-Flow »
Extinction du courant de suite jusqu'à 100 kA_eff
Capacité élevée d'écoulement du courant de foudre de 25 kA (10/350 µs)
Permet la protection des équipements terminaux
Indication optique de fonctionnement/défaut grâce à un voyant mécanique vert/rouge

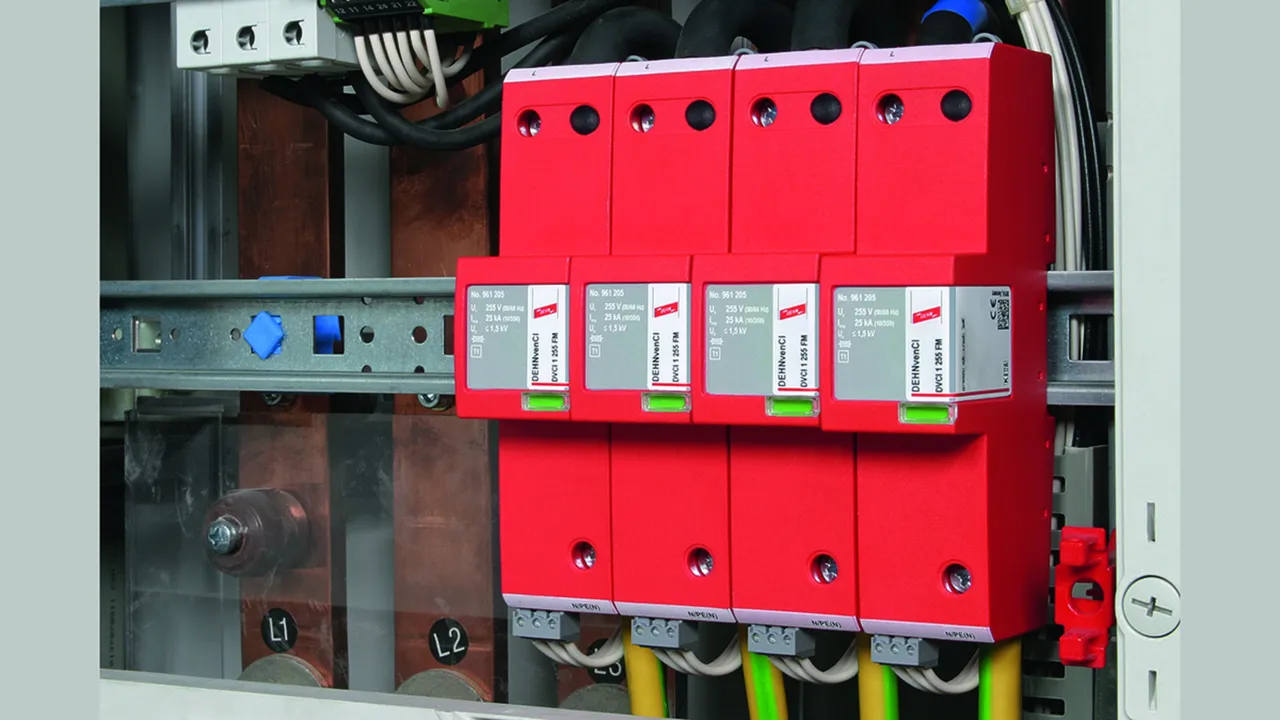

DEHNvenCI 255 (FM)

Parafoudre combiné unipolaire avec fusible intégré et une tenue au courant de choc de décharge élevée pour les systèmes 230 / 400 V ; version FM avec contact sec de télésignalisation.

2 Produkty

Nr kat. 961200 DVCI 1 255

GTIN / EAN 4013364145108, Nr taryfy celnej (EU): 85363090, Waga brutto: 477.30 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre combiné DEHNvenCI 255
Parafoudre combiné unipolaire avec fusible amont intégré,
largeur 2 modules standard
Parafoudre type 1 + type 2 selon EN 61643-11
Technologie d’éclateurs à air « RADAX-Flow » avec limitation du courant de suite

Permet la protection des appareils terminaux
Affichage des défauts pour le parafoudre et fusible intégré
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 25 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DVCI 1 255
Référence: 961200
ou équivalent

Certyfikaty

Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	Fusible amont intégré
Certifications	KEMA
Caractéristiques techniques supplémentaires:	Utilisation dans des tableaux de distribution présentant des courants de court-circuit présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux	Type 1 + Type 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	Fusible amont intégré
Pouvoir de coupure assigné de la protection interne de secours	100 kA
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N/PE,(N)) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N/PE(N)) (max.)	50 mm² multi-brins/35 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Caractéristiques techniques supplémentaires:	Utilisation dans des tableaux de distribution présentant des courants de court-circuit présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation / Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Niveau de protection [L-PE] (U_P) dans un circuit 3 en 1 avec DGPM 1 255 (FM) (référence 961 180 (961 185)) et MVS 1 4 8 TT (référence 900 849)	≤ 2,5 kV

Produkt 961200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961200.

Idź do sklepu internetowego

Nr kat. 961205 DVCI 1 255 FM

GTIN / EAN 4013364145115, Nr taryfy celnej (EU): 85363090, Waga brutto: 480.80 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre combiné DEHNvenCI 255 FM
Parafoudre combiné unipolaire avec fusible amont intégré,
Fusible amont au parafoudre, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 1 + type 2 selon EN 61643-11
Technologie d’éclateurs à air « RADAX-Flow » avec limitation du courant de suite

Permet la protection des appareils terminaux
Affichage des défauts et télésignalisation pour le parafoudre et fusible intégré
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 25 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Coordination énergétique selon
DIN EN 62305-4
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DVCI 1 255 FM
Référence: 961205
ou équivalent

Certyfikaty

Circuit Interruption (przerwanie obwodu)

Funkcja falochronu

Dane techniczne

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	Fusible amont intégré
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires:	Utilisation dans des tableaux de distribution présentant des courants de court-circuit présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux	Type 1 + Type 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	Fusible amont intégré
Pouvoir de coupure assigné de la protection interne de secours	100 kA
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N/PE,(N)) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N/PE(N)) (max.)	50 mm² multi-brins/35 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires:	Utilisation dans des tableaux de distribution présentant des courants de court-circuit présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation / Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Niveau de protection [L-PE] (U_P) dans un circuit 3 en 1 avec DGPM 1 255 (FM) (référence 961 180 (961 185)) et MVS 1 4 8 TT (référence 900 849)	≤ 2,5 kV
