Nr kat. 941300 DSH TNC 255

GTIN / EAN 4013364133556, Nr taryfy celnej (EU): 85363090, Waga brutto: 415.80 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH TNC 255
Référence: 941300
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, PEN) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL

Produkt 941300 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941300.

Idź do sklepu internetowego

Nr kat. 941305 DSH TNC 255 FM

GTIN / EAN 4013364275317, Nr taryfy celnej (EU): 85363090, Waga brutto: 420.60 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH TNC 255 FM
Référence: 941305
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, PEN) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Produkt 941305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941305.

Idź do sklepu internetowego

Nr kat. 941306 DSH B TNC 255 FM

GTIN / EAN 4013364328068, Nr taryfy celnej (EU): 85363090, Waga brutto: 422.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

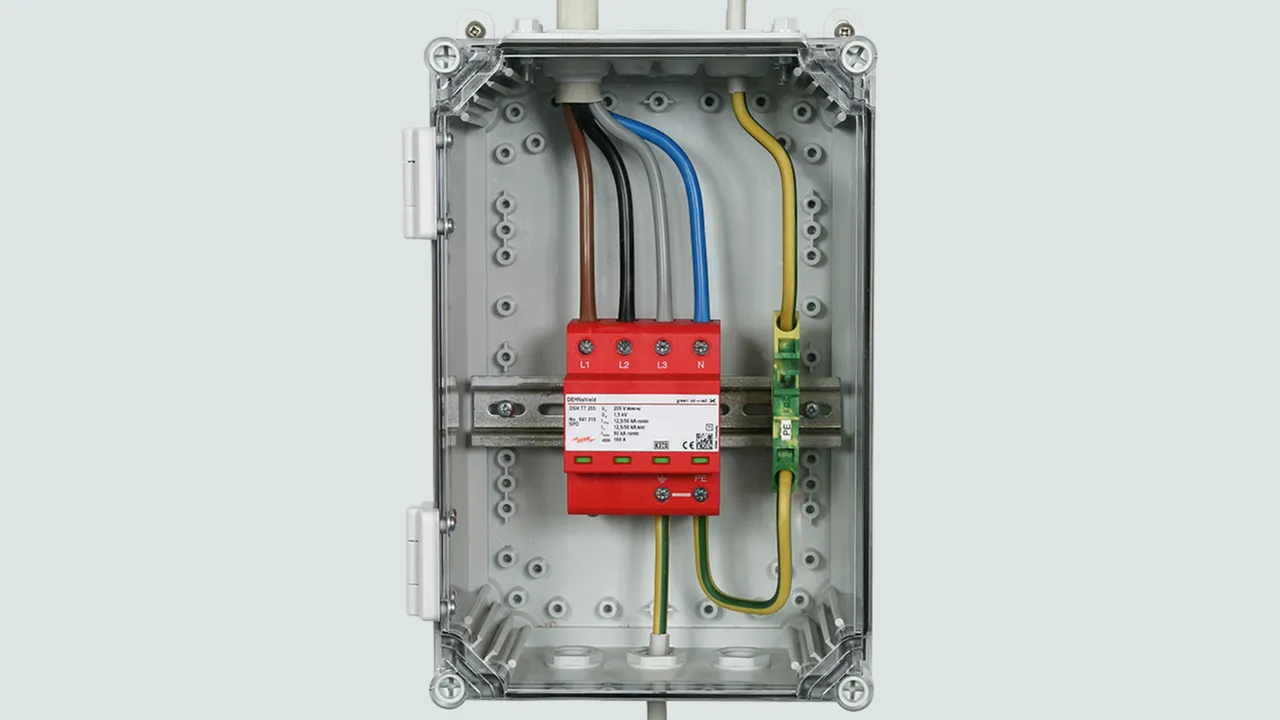

Parafoudre combiné DEHNshield B TNC 255 FM
Parafoudre combiné à 3 pôles pour des systèmes 230/400 V- TN C, largeur 4 modules
Avec contact de signalisation à distance
Parafoudre type 1 + 2 selon la norme EN 61643-11
Satisfait à toutes les exigences de la norme DIN VDE 0100-534 et DIN VDE 0100-443
La technologie éclateur avec limitation du courant
Indication de défaut
Tension continue maximale 255 V AC
Niveau de protection: <= 1.5 kV
Courant de choc contre la foudre (10/350): 22.5 kA
Coordination de l'énergie selon la norme DIN EN 62305-4
Parafoudre de la famille RED/Line

produit : DEHN
Type: DSH B TNC 255 FM
Référence: 941306
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	22,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	22,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, PEN) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Produkt 941306 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941306.

Idź do sklepu internetowego

Nr kat. 941400 DSH TNS 255

GTIN / EAN 4013364133563, Nr taryfy celnej (EU): 85363090, Waga brutto: 555.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH TNS 255
Référence: 941400
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL

Produkt 941400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941400.

Idź do sklepu internetowego

Nr kat. 941405 DSH TNS 255 FM

GTIN / EAN 4013364275331, Nr taryfy celnej (EU): 85363090, Waga brutto: 488.30 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH TNS 255 FM
Référence: 941405
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Produkt 941405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941405.

Idź do sklepu internetowego

Nr kat. 941406 DSH B TNS 255 FM

GTIN / EAN 4013364328082, Nr taryfy celnej (EU): 85363090, Waga brutto: 489.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH B TNS 255 FM
Référence: 941406
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Produkt 941406 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941406.

Idź do sklepu internetowego

Nr kat. 941310 DSH TT 255

GTIN / EAN 4013364131798, Nr taryfy celnej (EU): 85363090, Waga brutto: 509.90 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH TT 255
Référence: 941310
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/625,00 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Produkt 941310 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941310.

Idź do sklepu internetowego

Nr kat. 941315 DSH TT 255 FM

GTIN / EAN 4013364275324, Nr taryfy celnej (EU): 85363090, Waga brutto: 508.80 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH TT 255 FM
Référence: 941315
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/625,00 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Produkt 941315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941315.

Idź do sklepu internetowego

Nr kat. 941316 DSH B TT 255 FM

GTIN / EAN 4013364328075, Nr taryfy celnej (EU): 85363090, Waga brutto: 510.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH B TT 255 FM
Référence: 941316
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Produkt 941316 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941316.

Idź do sklepu internetowego

Nr kat. 941200 DSH TN 255

GTIN / EAN 4013364138209, Nr taryfy celnej (EU): 85363090, Waga brutto: 266.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH TN 255
Référence: 941200
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE, UL

Produkt 941200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941200.

Idź do sklepu internetowego

Nr kat. 941205 DSH TN 255 FM

GTIN / EAN 4013364289185, Nr taryfy celnej (EU): 85363090, Waga brutto: 276.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH TN 255 FM
Référence: 941205
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Produkt 941205 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941205.

Idź do sklepu internetowego

Nr kat. 941206 DSH B TN 255 FM

GTIN / EAN 4013364373839, Nr taryfy celnej (EU): 85363090, Waga brutto: 276.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre DEHNshield B TN 255 FM
Parafoudre combiné bipolaire pour systèmes TN 230/400 V
Largeur 2TE, avec contact de signalisation à distance
Parafoudre type 1 + type 2 selon EN 61643-11
Conforme à toutes les exigences de DIN VDE 0100-534 et DIN VDE 0100-443
Technologie d'espace d'étincelle avec limitation de courant
indication de défaut
Tension continue la plus élevée: 255 V AC
Niveau de protection: <= 1,5 kV
Courant impulsionnel de foudre (10/350): 15 kA
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la famille Red / Line, ainsi que directement au terminal

produit : DEHN
Type: DSH B TN 255 FM
Référence: 941206
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Produkt 941206 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941206.

Idź do sklepu internetowego

Nr kat. 941110 DSH TT 2P 255

GTIN / EAN 4013364137899, Nr taryfy celnej (EU): 85363090, Waga brutto: 291.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH TT 2P 255
Référence: 941110
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Produkt 941110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941110.

Idź do sklepu internetowego

Nr kat. 941115 DSH TT 2P 255 FM

GTIN / EAN 4013364289208, Nr taryfy celnej (EU): 85363090, Waga brutto: 301.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSH TT 2P 255 FM
Référence: 941115
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Produkt 941115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941115.

Idź do sklepu internetowego

Nr kat. 941116 DSH B TT 2P 255 FM

GTIN / EAN 4013364373235, Nr taryfy celnej (EU): 85363090, Waga brutto: 301.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudres combinés DEHNshield B TT 2P 255 FM
Parafoudre combiné bipolaire pour les systèmes TT 230/400 V
Largeur 2 TE, avec contact de télécommunication
Parafoudre type 1 + type 2 selon EN 61643-11
Conforme à toutes les exigences de DIN VDE 0100-534 et DIN VDE 0100-443
Technologie d'espace d'étincelle avec limitation de courant
indication de défaut
Tension continue la plus élevée: 255 V AC
Niveau de protection: <= 1,5 kV
Courant impulsionnel de foudre (10/350): 15 kA
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la famille Red / Line, ainsi que directement au terminal

produit : DEHN
Type: DSH B TT 2P 255 FM
Référence: 941116
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5/15 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5/15 kA
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Produkt 941116 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941116.

Idź do sklepu internetowego

DEHNshield

Szczegóły

DEHNshield TNC

Nr kat. 941300 DSH TNC 255

Nie masz uprawnień, by pobrać 941300.stp

Nie masz uprawnień, by pobrać 941300.igs

Nie masz uprawnień, by pobrać 941300.jt

Nie masz uprawnień, by pobrać 941300.dwg

Nie masz uprawnień, by pobrać 941300m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941300.wspak

Nie masz uprawnień, by pobrać 941300_eplan.zip

Funkcja falochronu

Produkt 941300 został dodany do notatnika.

Do koszyka dodano produkt 941300.

DEHNshield TNC FM

Nr kat. 941305 DSH TNC 255 FM

Nie masz uprawnień, by pobrać 941305.stp

Nie masz uprawnień, by pobrać 941305.igs

Nie masz uprawnień, by pobrać 941305.jt

Nie masz uprawnień, by pobrać 941305.dwg

Nie masz uprawnień, by pobrać 941305+306m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941305.wspak

Nie masz uprawnień, by pobrać DEHN.941305.edz

Funkcja falochronu

Produkt 941305 został dodany do notatnika.

Do koszyka dodano produkt 941305.

DEHNshield TNC Basic FM

Nr kat. 941306 DSH B TNC 255 FM

Nie masz uprawnień, by pobrać 941305.stp

Nie masz uprawnień, by pobrać 941305.igs

Nie masz uprawnień, by pobrać 941305.jt

Nie masz uprawnień, by pobrać 941305.dwg

Nie masz uprawnień, by pobrać 941305+306m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941306.wspak

Nie masz uprawnień, by pobrać DEHN.941306.edz

Funkcja falochronu

Produkt 941306 został dodany do notatnika.

Do koszyka dodano produkt 941306.

DEHNshield TNS

Nr kat. 941400 DSH TNS 255

Nie masz uprawnień, by pobrać 941400.stp

Nie masz uprawnień, by pobrać 941400.igs

Nie masz uprawnień, by pobrać 941400.jt

Nie masz uprawnień, by pobrać 941400.dwg

Nie masz uprawnień, by pobrać 941310+400m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941400.wspak

Nie masz uprawnień, by pobrać 941400_eplan.zip

Funkcja falochronu

Produkt 941400 został dodany do notatnika.

Do koszyka dodano produkt 941400.

DEHNshield TNS FM

Nr kat. 941405 DSH TNS 255 FM

Nie masz uprawnień, by pobrać 941315.stp

Nie masz uprawnień, by pobrać 941315.igs

Nie masz uprawnień, by pobrać 941315.jt

Nie masz uprawnień, by pobrać 941315.dwg

Nie masz uprawnień, by pobrać 941315+316+405+406m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941405.wspak

Nie masz uprawnień, by pobrać 941315_eplan.zip

Funkcja falochronu

Produkt 941405 został dodany do notatnika.

Do koszyka dodano produkt 941405.

DEHNshield TNS Basic FM

Nr kat. 941406 DSH B TNS 255 FM

Nie masz uprawnień, by pobrać 941315.stp

Nie masz uprawnień, by pobrać 941315.jt

Nie masz uprawnień, by pobrać 941315.jt

Nie masz uprawnień, by pobrać 941315.dwg

Nie masz uprawnień, by pobrać 941315+316+405+406m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941406.wspak

Nie masz uprawnień, by pobrać 941315_eplan.zip

Funkcja falochronu

Produkt 941406 został dodany do notatnika.

Do koszyka dodano produkt 941406.

DEHNshield TT

Nr kat. 941310 DSH TT 255

Nie masz uprawnień, by pobrać 941400.stp

Nie masz uprawnień, by pobrać 941400.igs

Nie masz uprawnień, by pobrać 941400.jt

Nie masz uprawnień, by pobrać 941400.dwg
