BUStector

Parafoudre pour bus EIB/KNX
Encombrement minimal grâce à son intégration dans une borne de bus EIB/KNX
Système testé selon la certification EIBA

Szczegóły

Protection d'une unite de couplage bus KNX avec BUStector. Installation directe sur l’unite de couplage encastrée dans une goulotte.

lorem ipsum — Protection d'une unite de couplage bus KNX avec BUStector. Installation directe sur l’unite de couplage encastrée dans une goulotte.

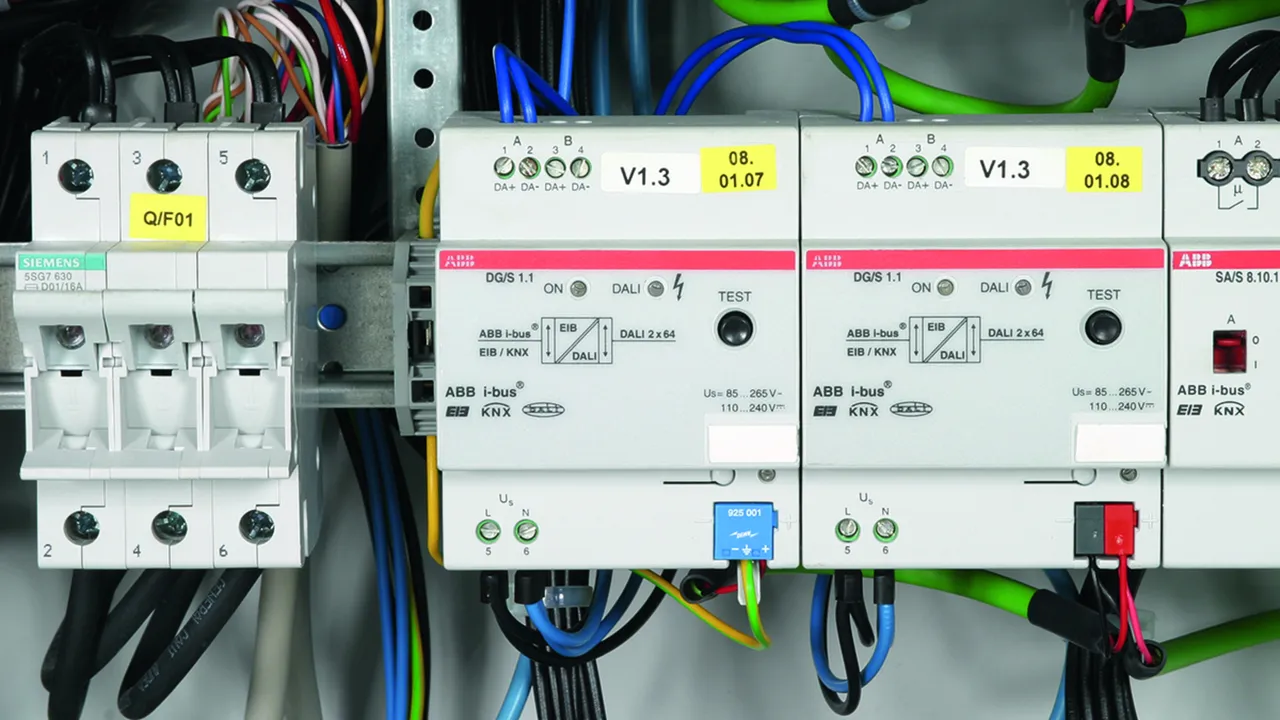

Protection d'un bloc d'alimentation KNX avec le BUStector. Montage dans l’emplacement de réception du terminal de bus standard.

BT

Parafoudre sous forme d'une borne de KNX-bus, adapté à l'immunité de systèmes KNX/EIB. Certification EIBA.

1 Produkt

Nr kat. 925001 BT 24

GTIN / EAN 4013364047365, Nr taryfy celnej (EU): 85363010, Waga brutto: 10.10 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 45 V
C2 Courant nominal de décharge par conducteur: 5 kA

produit : DEHN
Type: BT 24
Référence: 925001
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	B
Tension d’utilisation permanente max DC (U_C )	45 V
Courant nominal (IL)	6 A
D1 Courant de foudre (10/350 µs) par conducteur	1 kA
C2 Courant nominal de décharge par conducteur (I_n )	5 kA
Bande passante cond-cond (f_G )	70 MHz
Certifications	EIBA-Zertifizierung Nr. Z 32/1399/95

Classe SPD	B
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	45 V
Courant nominal (IL)	6 A
D1 Courant de foudre (10/350 µs) par conducteur	1 kA
C2 Courant nominal de décharge par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 1200
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 650 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 750 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 500 V
Bande passante cond-cond (f_G )	70 MHz
Capacité cond-cond	≤ 10 pF
Capacité cond-terre	≤ 10 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Raccordement	Contacts à ressort Ø 1 mm/Câbles de raccordement Ø 0,8 mm
Mise à la terre par	Conducteur 0,75 mm², longueur 200 mm
Matériau de l'enveloppe	Thermoplastique
Couleur	bleu
Normes de test	CEI 61643-21
Certifications	EIBA-Zertifizierung Nr. Z 32/1399/95
