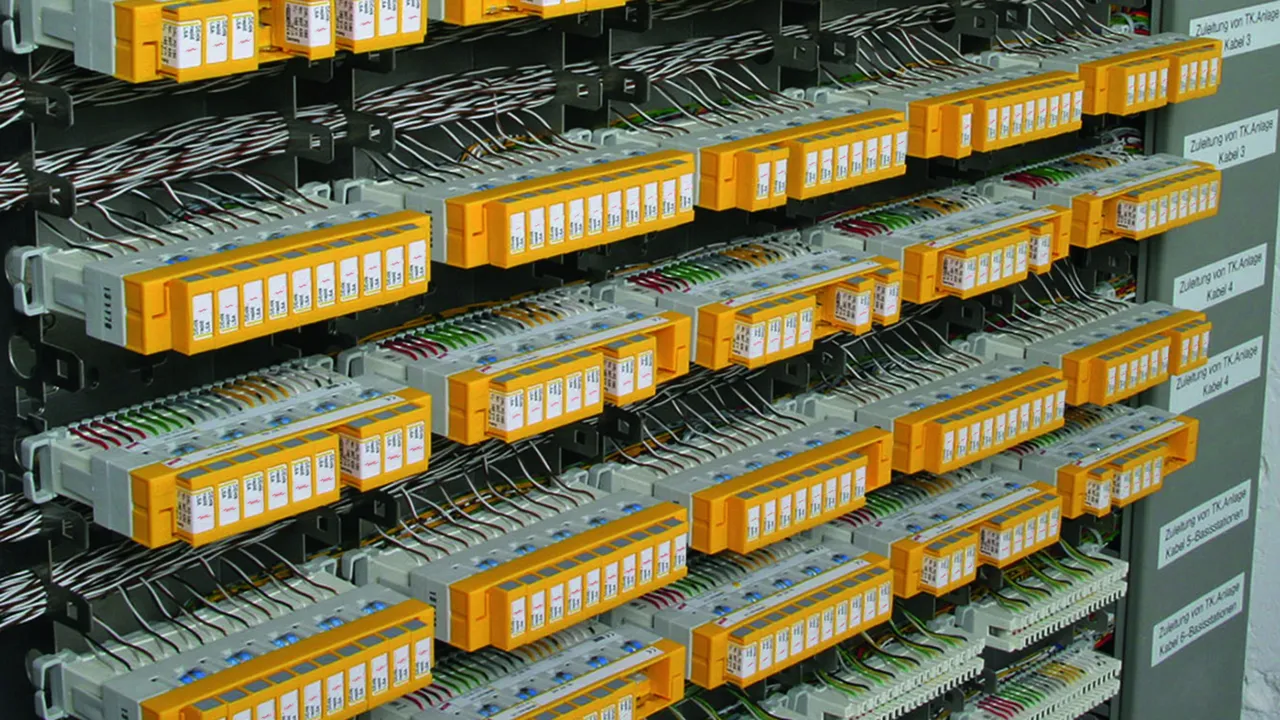

Parafoudre DEHNrapid LSA

Protection adaptable pour 1 à 10 paires pour systèmes LSA de la série 2/10
La barrette de sectionnement LSA intégrée dans le parafoudre permet d'effectuer le sectionnement et le brassage
Système modulaire, la réalisation d’un parafoudre combiné est possible

Szczegóły

Modules de protection contre les surtensions pour une protection optimale des équipements terminaux.

lorem ipsum — Modules de protection contre les surtensions pour une protection optimale des équipements terminaux.

Parafoudres enfichables sous forme de blocs de protection raccordés par des barrettes de raccordement ou de sectionnement.

Système modulaire comprenant le chargeur avec les éclateurs à gaz, le châssis de mise à la terre et les modules de protection.

Protection combinée contre la foudre pour barrettes de raccordement LSA.

Chargeur résistant aux courants de foudre, équipé d’éclateurs à gaz. Indication optique de défaut et fonction « fail-safe » en option.

DRL 10 B

Chargeur DRL 10 paires résistant aux courants de foudre avec éclateurs à gaz tripolaires pour presque toutes les applications, transformable avec des protections antisurtension enfichables DRL en parafoudre combiné. Les contacts de déconnexion intégrés permettent d'effectuer des tests, des mesures et des brassages même si la protection antisurtension est enfichée.

1 Produkt

Nr kat. 907400 DRL 10 B 180

GTIN / EAN 4013364107557, Nr taryfy celnej (EU): 85363010, Waga brutto: 69.90 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL 10 B 180
Référence: 907400
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	G
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	≤ 0,005 ohm
Enfichable dans	barrette de sectionnement LSA 2/10

Classe SPD	G
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 450 V
Impédance série par conducteur	≤ 0,005 ohm
Capacité cond-cond (C)	≤ 5 pF
Capacité cond-terre (C)	≤ 5 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Enfichable dans	barrette de sectionnement LSA 2/10
Mise à la terre par	l'étrier de montage
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	gris
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907400.

Idź do sklepu internetowego

DRL 10 B FSD

Chargeur DRL 10 paires résistant aux courants de foudre pour presque toutes les applications, transformable avec des protections antisurtension enfichables DRL en parafoudre combiné. Les contacts d'ouverture intégrés permettent d'effectuer des tests, des mesures et des brassages même si la protection anti-surtension est enfichée. Les éclateurs à gaz tripolaires disposent d'une fonction « fail-safe » avec indication optique de défaut.

1 Produkt

Nr kat. 907401 DRL 10 B 180 FSD

GTIN / EAN 4013364107564, Nr taryfy celnej (EU): 85363010, Waga brutto: 74.30 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL 10 B 180 FSD
Référence: 907401
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	G
Indication de défaut	optique par changement de couleur
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	≤ 0,005 ohm
Enfichable dans	barrette de sectionnement LSA 2/10

Classe SPD	G
Indication de défaut	optique par changement de couleur
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 450 V
Impédance série par conducteur	≤ 0,005 ohm
Capacité cond-cond (C)	≤ 5 pF
Capacité cond-terre (C)	≤ 5 pF
Comportement «fail-safe»	Éclateurs à gaz avec contacts à ressort
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Enfichable dans	barrette de sectionnement LSA 2/10
Mise à la terre par	l'étrier de montage
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	gris
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907401.

Idź do sklepu internetowego

DRL RE

Protection enfichable pour une paire coordonnée énergétiquement avec le chargeur DRL pour une protection des équipements terminaux avec impédances de découplage. Particulièrement approprié pour les circuits de signaux avec niveau de tension commun. Mise à la terre par EF 10 DRL. Seulement pour barrettes de sectionnement ou chargeur DRL.

5 Produkty

Nr kat. 907421 DRL RE 12

GTIN / EAN 4013364107618, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 14 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 12
Référence: 907421
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	14 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	14 V
Tension d’utilisation permanente max AC (U_C )	9,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 45 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 36 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 19 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 2 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907421 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907421.

Idź do sklepu internetowego

Nr kat. 907422 DRL RE 24

GTIN / EAN 4013364107625, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 24
Référence: 907422
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	4,5 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 65 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 72 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 38 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	4,5 MHz
Capacité cond-cond (C)	≤ 0,55 nF
Capacité cond-terre (C)	≤ 1,1 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907422 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907422.

Idź do sklepu internetowego

Nr kat. 907423 DRL RE 48

GTIN / EAN 4013364107632, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 54 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 48
Référence: 907423
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	7,35 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 95 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 135 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 70 V
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	7,35 MHz
Capacité cond-cond (C)	≤ 350 pF
Capacité cond-terre (C)	≤ 700 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907423 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907423.

Idź do sklepu internetowego

Nr kat. 907424 DRL RE 60

GTIN / EAN 4013364107649, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 70 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 60
Référence: 907424
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	70 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	10,5 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	70 V
Tension d’utilisation permanente max AC (U_C )	49,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 115 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 185 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 95 V
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	10,5 MHz
Capacité cond-cond (C)	≤ 250 pF
Capacité cond-terre (C)	≤ 500 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907424 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907424.

Idź do sklepu internetowego

Nr kat. 907425 DRL RE 180

GTIN / EAN 4013364107656, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,1 A

produit : DEHN
Type: DRL RE 180
Référence: 907425
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	42 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 280 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 270 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	42 MHz
Capacité cond-cond (C)	≤ 50 pF
Capacité cond-terre (C)	≤ 80 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907425 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907425.

Idź do sklepu internetowego

DRL RD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonné énergétiquement avec le chargeur DRL comme protection des équipements terminaux. Bas niveau de protection conducteur-conducteur pour interfaces sans potentiel. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

5 Produkty

Nr kat. 907441 DRL RD 12

GTIN / EAN 4013364107694, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 14 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 12
Référence: 907441
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	14 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	2,7 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	14 V
Tension d’utilisation permanente max AC (U_C )	9,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 18 V
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	2,7 MHz
Capacité cond-cond (C)	≤ 2,0 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907441 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907441.

Idź do sklepu internetowego

Nr kat. 907442 DRL RD 24

GTIN / EAN 4013364107700, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 24
Référence: 907442
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	5,4 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 36 V
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	5,4 MHz
Capacité cond-cond (C)	≤ 1,1 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907442 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907442.

Idź do sklepu internetowego

Nr kat. 907443 DRL RD 48

GTIN / EAN 4013364107717, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 54 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 48
Référence: 907443
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 70 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Capacité cond-cond (C)	≤ 700 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907443 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907443.

Idź do sklepu internetowego

Nr kat. 907444 DRL RD 60

GTIN / EAN 4013364107724, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 70 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 60
Référence: 907444
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	70 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	11 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	70 V
Tension d’utilisation permanente max AC (U_C )	49,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 95 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	11 MHz
Capacité cond-cond (C)	≤ 500 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907444 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907444.

Idź do sklepu internetowego

Nr kat. 907445 DRL RD 110

GTIN / EAN 4013364118461, Nr taryfy celnej (EU): 85363010, Waga brutto: 3.30 g, Jednostka opakowaniowa: 10.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 110
Référence: 907445
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	20 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	110 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 250 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	20 MHz
Capacité cond-cond (C)	≤ 200 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907445 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907445.

Idź do sklepu internetowego

DRL PD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonné énergétiquement avec chargeur DRL comme protection combinée des équipements terminaux. Bas niveau de protection conducteur-conducteur et protection contre les surintensités intégrés pour ADSL, RNIS (ISDN) U_ko ou conducteurs a/b. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

1 Produkt

Nr kat. 907430 DRL PD 180

GTIN / EAN 4013364107670, Nr taryfy celnej (EU): 85363010, Waga brutto: 3.90 g, Jednostka opakowaniowa: 10.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,1 A

produit : DEHN
Type: DRL PD 180
Référence: 907430
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	10 ohm +/- 15 %
Bande passante cond-cond (f_G )	61 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B...

Classe SPD	O
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 270 V
Impédance série par conducteur	10 ohm +/- 15 %
Bande passante cond-cond (f_G )	61 MHz
Capacité cond-cond (C)	≤ 80 pF
Version	Protection antisurtension intégrée
Température d'utilisation (T_U )	0 °C ... +70 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907430 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907430.

Idź do sklepu internetowego

DRL HD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonnée énergétiquement avec le chargeur DRL comme protection combinée des équipements terminaux pour transmissions haute fréquence tel que G.703 ou RNIS U_2m, S_2m et S₀. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

1 Produkt

Nr kat. 907470 DRL HD 24

GTIN / EAN 4013364107663, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL HD 24
Référence: 907470
ou équivalent

Certyfikaty

Dane techniczne

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 46 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (100 ohm) (f_G )	85 MHz
Capacité cond-cond (C)	≤ 22 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907470 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907470.

Idź do sklepu internetowego

Parafoudre DEHNrapid LSA

Szczegóły

DRL 10 B

Nr kat. 907400 DRL 10 B 180

Nie masz uprawnień, by pobrać 907400.stp

Nie masz uprawnień, by pobrać 907400.igs

Nie masz uprawnień, by pobrać 907400.jt

Nie masz uprawnień, by pobrać 907400.dwg

Nie masz uprawnień, by pobrać 907400m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907400.wspak

Nie masz uprawnień, by pobrać DEHN.907400.edz

Produkt 907400 został dodany do notatnika.

Do koszyka dodano produkt 907400.

DRL 10 B FSD

Nr kat. 907401 DRL 10 B 180 FSD

Nie masz uprawnień, by pobrać 907401.stp

Nie masz uprawnień, by pobrać 907401.igs

Nie masz uprawnień, by pobrać 907401.jt

Nie masz uprawnień, by pobrać 907401.dwg

Nie masz uprawnień, by pobrać 907400m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907401.wspak

Nie masz uprawnień, by pobrać DEHN.907401.edz

Produkt 907401 został dodany do notatnika.

Do koszyka dodano produkt 907401.

DRL RE

Nr kat. 907421 DRL RE 12

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907421.wspak

Nie masz uprawnień, by pobrać DEHN.907421.edz

Produkt 907421 został dodany do notatnika.

Do koszyka dodano produkt 907421.

Nr kat. 907422 DRL RE 24

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907422.wspak

Nie masz uprawnień, by pobrać DEHN.907422.edz

Produkt 907422 został dodany do notatnika.

Do koszyka dodano produkt 907422.

Nr kat. 907423 DRL RE 48

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907423.wspak

Nie masz uprawnień, by pobrać DEHN.907423.edz

Produkt 907423 został dodany do notatnika.

Do koszyka dodano produkt 907423.

Nr kat. 907424 DRL RE 60

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907424.wspak

Nie masz uprawnień, by pobrać DEHN.907424.edz

Produkt 907424 został dodany do notatnika.

Do koszyka dodano produkt 907424.

Nr kat. 907425 DRL RE 180

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907425.wspak

Nie masz uprawnień, by pobrać DEHN.907425.edz

Produkt 907425 został dodany do notatnika.

Do koszyka dodano produkt 907425.

DRL RD

Nr kat. 907441 DRL RD 12

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt
