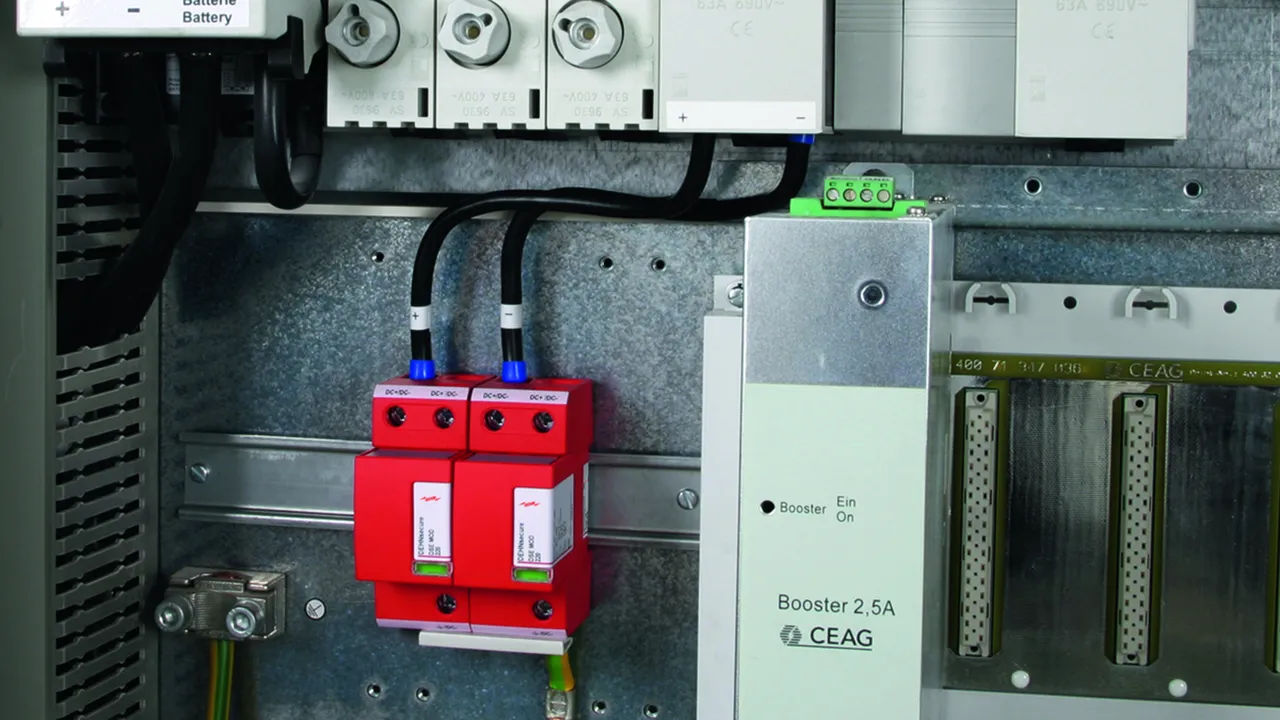

Nr kat. 971121 DSE M 1 60

GTIN / EAN 4013364138582, Nr taryfy celnej (EU): 85363090, Waga brutto: 300.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSE M 1 60
Référence: 971121
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 1,5 kV
Directement coordonné avec DEHNguard	DG SE DC 60 (référence 972 110)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Produkt 971121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971121.

Idź do sklepu internetowego

Nr kat. 971120 DSE M 1 220

GTIN / EAN 4013364133631, Nr taryfy celnej (EU): 85363090, Waga brutto: 268.20 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSE M 1 220
Référence: 971120
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 550 (référence 972 130)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Produkt 971120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971120.

Idź do sklepu internetowego

Nr kat. 971122 DSE M 1 242

GTIN / EAN 4013364144477, Nr taryfy celnej (EU): 85363090, Waga brutto: 273.70 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSE M 1 242
Référence: 971122
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Tension d’utilisation permanente max AC (U_C )	255 V

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 550 (référence 972 130)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	oui
– Tension d’utilisation permanente max AC (U_C )	255 V

Produkt 971122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971122.

Idź do sklepu internetowego

Nr kat. 971126 DSE M 1 60 FM

GTIN / EAN 4013364138599, Nr taryfy celnej (EU): 85363090, Waga brutto: 304.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSE M 1 60 FM
Référence: 971126
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Directement coordonné avec DEHNguard	DG SE DC 60 FM (référence 972 115)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Produkt 971126 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971126.

Idź do sklepu internetowego

Nr kat. 971125 DSE M 1 220 FM

GTIN / EAN 4013364133648, Nr taryfy celnej (EU): 85363090, Waga brutto: 241.90 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSE M 1 220 FM
Référence: 971125
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 500 FM (référence 972 135)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Produkt 971125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971125.

Idź do sklepu internetowego

Nr kat. 971127 DSE M 1 242 FM

GTIN / EAN 4013364144484, Nr taryfy celnej (EU): 85363090, Waga brutto: 269.50 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSE M 1 242 FM
Référence: 971127
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Tension d’utilisation permanente max AC (U_C )	255 V

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 500 FM (référence 972 135)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	oui
– Tension d’utilisation permanente max AC (U_C )	255 V

Produkt 971127 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971127.

Idź do sklepu internetowego

Nr kat. 971221 DSE M 2P 60

GTIN / EAN 4013364138612, Nr taryfy celnej (EU): 85363090, Waga brutto: 638.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSE M 2P 60
Référence: 971221
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Directement coordonné avec DEHNguard	DG SE DC 60 (référence 972 110)
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	UL

Produkt 971221 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971221.

Idź do sklepu internetowego

Nr kat. 971226 DSE M 2P 60 FM

GTIN / EAN 4013364138629, Nr taryfy celnej (EU): 85363090, Waga brutto: 675.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DSE M 2P 60 FM
Référence: 971226
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Directement coordonné avec DEHNguard	DG SE DC 60 FM (référence 972 115)
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 971226 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971226.

Idź do sklepu internetowego

Nr kat. 971222 DSE NG 2P 60 FM

GTIN / EAN 4013364489523, Nr taryfy celnej (EU): 85363090, Waga brutto: 507.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Open PDF

Informacje dodatkowe

Parafoudre coordonné DEHNsecure NG 2P 60 FM
Parafoudre coordonné bipolaire modulaire
enfichable pour applications à courant continu,
largeur 4 modules avec
contact de télésignalisation
Parafoudre type 1 selon EN 61643-11
Spécialement destiné aux circuits DC
technologie à éclateur à air adaptée
Indication de défaut
Tension continue maximale : 60 V DC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 50 kA
Résistance aux courts-circuits DC : 10 kA
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DSE NG 2P 60 FM
Référence: 971222
ou équivalent

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	100 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 971222 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971222.

Idź do sklepu internetowego

DEHNsecure

DEHNsecure M 1 ...

Nr kat. 971121 DSE M 1 60

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971121.wspak

Nie masz uprawnień, by pobrać DEHN.971121.edz

Funkcja falochronu

Produkt 971121 został dodany do notatnika.

Do koszyka dodano produkt 971121.

Nr kat. 971120 DSE M 1 220

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971120.wspak

Nie masz uprawnień, by pobrać DEHN.971120.edz

Funkcja falochronu

Produkt 971120 został dodany do notatnika.

Do koszyka dodano produkt 971120.

Nr kat. 971122 DSE M 1 242

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971122.wspak

Nie masz uprawnień, by pobrać DEHN.971122.edz

Funkcja falochronu

Produkt 971122 został dodany do notatnika.

Do koszyka dodano produkt 971122.

DEHNsecure M 1 ... FM

Nr kat. 971126 DSE M 1 60 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971126.wspak

Nie masz uprawnień, by pobrać DEHN.971126.edz

Funkcja falochronu

Produkt 971126 został dodany do notatnika.

Do koszyka dodano produkt 971126.

Nr kat. 971125 DSE M 1 220 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971125.wspak

Nie masz uprawnień, by pobrać DEHN.971125.edz

Funkcja falochronu

Produkt 971125 został dodany do notatnika.

Do koszyka dodano produkt 971125.

Nr kat. 971127 DSE M 1 242 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971127.wspak

Nie masz uprawnień, by pobrać DEHN.971127.edz

Funkcja falochronu

Produkt 971127 został dodany do notatnika.

Do koszyka dodano produkt 971127.

DEHNsecure M 2P ... (FM)

Nr kat. 971221 DSE M 2P 60

Nie masz uprawnień, by pobrać 951200.stp

Nie masz uprawnień, by pobrać 951200.igs

Nie masz uprawnień, by pobrać 951200.jt

Nie masz uprawnień, by pobrać 951200.dwg

Nie masz uprawnień, by pobrać 971221m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971221.wspak

Nie masz uprawnień, by pobrać DEHN.971221.edz

Funkcja falochronu

Produkt 971221 został dodany do notatnika.
