Nr kat. 956305 DV M2 TNC 255 FM

GTIN / EAN 4013364510586, Nr taryfy celnej (EU): 85363090, Waga brutto: 519.19 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre combiné modulaire DEHNventil M2 TNC 255 FM
Parafoudre combiné enfichable, modulaire, tripolaire
pour systèmes TN-C 230/400 V, largeur 4 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 75 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon DIN CLC/TS 61643-12
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV M2 TNC 255 FM
Référence: 956305
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3/ Classe I + Classe II + Classe III
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3/ Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Énergie spécifique [L-PEN] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN] (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	6 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [L-N] / [N-PE] (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Passage d'énergie à un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE,Terre) (min.)	6 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, PEN, 9) (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	250 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
- tension d'essai AC (UC)	266 V
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	160 A gG @ 16,7 Hz

Produkt 956305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956305.

Idź do sklepu internetowego

Nr kat. 956405 DV M2 TNS 255 FM

GTIN / EAN 4013364510562, Nr taryfy celnej (EU): 85363090, Waga brutto: 583.68 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre combiné modulaire DEHNventil M2 TNS 255 FM
Parafoudre combiné enfichable, modulaire, quadripolaire
pour systèmes TN(C)-S 230/400 V, largeur 4 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 100 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon DIN CLC/TS 61643-12
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV M2 TNS 255 FM
Référence: 956405
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	6 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [L-N] / [N-PE] (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Passage d'énergie à un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE,Terre) (min.)	6 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE, 9) (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	250 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
- tension d'essai AC (UC)	266 V
– Tension nominale AC (U_N )	230 / 400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	160 A gG @ 16,7 Hz

Produkt 956405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956405.

Idź do sklepu internetowego

Nr kat. 956315 DV M2 TT 255 FM

GTIN / EAN 4013364528963, Nr taryfy celnej (EU): 85363090, Waga brutto: 616.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

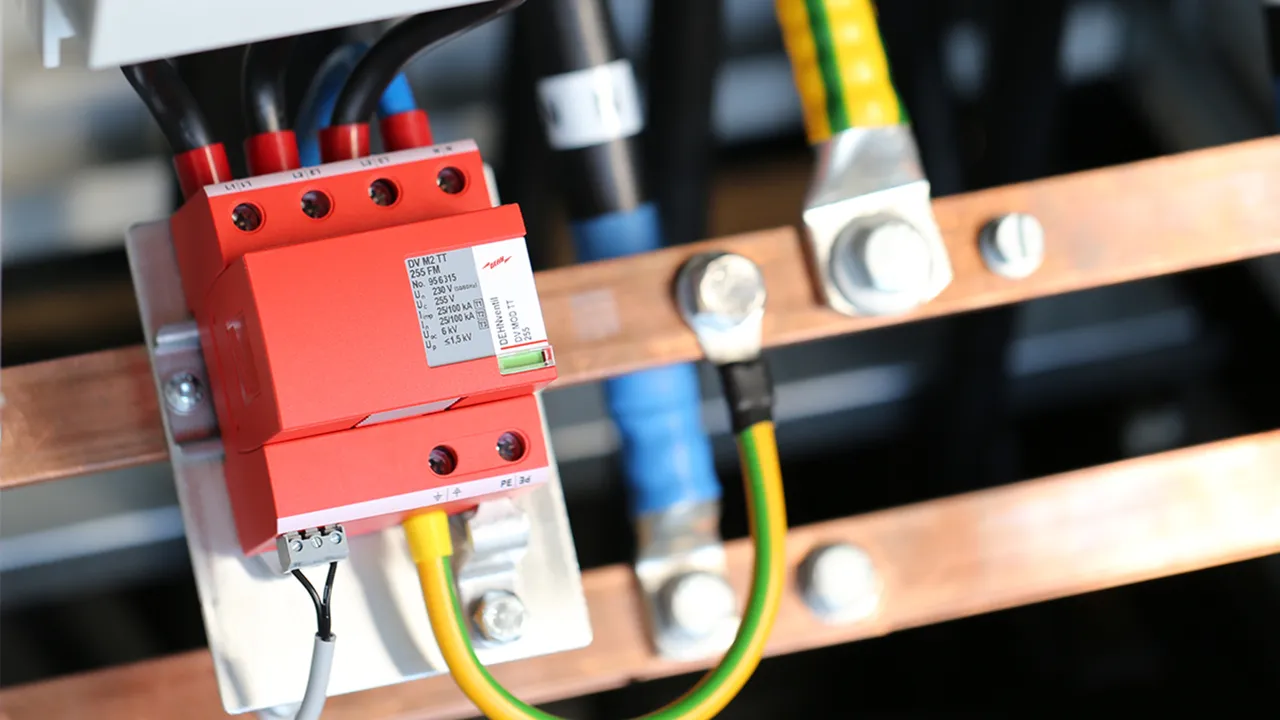

Parafoudre combiné modulaire DEHNventil M2 TT 255 FM
Parafoudre combiné enfichable, modulaire, quadripolaire
pour systèmes TT et TN(C)-S 230/400 V, largeur 4 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 100 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon DIN CLC/TS 61643-12
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV M2 TT 255 FM
Référence: 956315
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	1,8 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	255 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	6 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [L-N] / [N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Passage d'énergie à un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE,Terre) (min.)	6 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE, 9) (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage / Indice de protection	à l'intérieur / IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	250 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	1,8 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
- tension d'essai AC (UC)	266 V
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	160 A gG @ 16,7 Hz

Produkt 956315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956315.

Idź do sklepu internetowego

Nr kat. 956205 DV M2 TN 255 FM

GTIN / EAN 4013364510579, Nr taryfy celnej (EU): 85363090, Waga brutto: 311.29 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre combiné modulaire DEHNventil M2 TN 255 FM
Parafoudre combiné enfichable, modulaire, bipolaire
pour systèmes TN monophasés, largeur 2 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 50 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon DIN CLC/TS 61643-12
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV M2 TN 255 FM
Référence: 956205
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	6 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [L-N] / [N-PE] (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Passage d'énergie à un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE, 9) (min.)	6 mm² rigide/brins souples
Section de raccordement (L, N, PE, 9) (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	250 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
- tension d'essai AC (UC)	266 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	160 A gG @ 16,7 Hz

Produkt 956205 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956205.

Idź do sklepu internetowego

Nr kat. 956115 DV M2 TT 2P 255 FM

GTIN / EAN 4013364546929, Nr taryfy celnej (EU): 85363090, Waga brutto: 327.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre combiné modulaire DEHNventil M2 TT 2P 255 FM
Parafoudre combiné enfichable, modulaire, bipolaire
pour systèmes TT et TN monophasés, largeur 2 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 50 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon DIN CLC/TS 61643-12
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV M2 TT 2P 255 FM
Référence: 956115
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	1,8 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	255 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25/625,00 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	6 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [L-N] / [N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Passage d'énergie à un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE, 9) (min.)	6 mm² rigide/brins souples
Section de raccordement (L, N, PE, 9) (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage / Indice de protection	à l'intérieur / IP 20
Encombrement	2 modules, DIN 43880
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kAeff (220 kApeak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	250 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	1,8 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
- tension d'essai AC (UC)	266 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	160 A gG @ 16,7 Hz

Produkt 956115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956115.

Idź do sklepu internetowego

Nr kat. 951300 DV M TNC 255

GTIN / EAN 4013364108134, Nr taryfy celnej (EU): 85363090, Waga brutto: 1004.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

DEHNventil M TNC 255

produit : DEHN
Type: DV M TNC 255
Référence: 951300
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Énergie spécifique [L-PEN] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25/75 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', PEN,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L1', L2', L3',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	6 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Produkt 951300 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951300.

Idź do sklepu internetowego

Nr kat. 951305 DV M TNC 255 FM

GTIN / EAN 4013364108141, Nr taryfy celnej (EU): 85363090, Waga brutto: 1020.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DV M TNC 255 FM
Référence: 951305
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Énergie spécifique [L-PEN] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', PEN,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L1', L2', L3',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	6 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Produkt 951305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951305.

Idź do sklepu internetowego

Nr kat. 951400 DV M TNS 255

GTIN / EAN 4013364108158, Nr taryfy celnej (EU): 85363090, Waga brutto: 1.40 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DV M TNS 255
Référence: 951400
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement ( L1', L2', L3', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	8 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Produkt 951400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951400.

Idź do sklepu internetowego

Nr kat. 951405 DV M TNS 255 FM

GTIN / EAN 4013364108165, Nr taryfy celnej (EU): 85363090, Waga brutto: 1.40 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DV M TNS 255 FM
Référence: 951405
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', N, N', PE,9) (min.)	10 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE) (max.)	50 mm²multi-brins/35 mm² brins souples
Section de raccordement ( L1', L2', L3', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	8 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Produkt 951405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951405.

Idź do sklepu internetowego

Nr kat. 951310 DV M TT 255

GTIN / EAN 4013364108172, Nr taryfy celnej (EU): 85363090, Waga brutto: 1.31 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DV M TT 255
Référence: 951310
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement ( L1', L2', L3', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	8 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Produkt 951310 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951310.

Idź do sklepu internetowego

Nr kat. 951315 DV M TT 255 FM

GTIN / EAN 4013364108189, Nr taryfy celnej (EU): 85363090, Waga brutto: 1.32 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DV M TT 255 FM
Référence: 951315
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement ( L1', L2', L3', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage / Indice de protection	à l'intérieur / IP 20
Encombrement	8 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Produkt 951315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951315.

Idź do sklepu internetowego

Nr kat. 951200 DV M TN 255

GTIN / EAN 4013364108097, Nr taryfy celnej (EU): 85363090, Waga brutto: 754.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DV M TN 255
Référence: 951200
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Produkt 951200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951200.

Idź do sklepu internetowego

Nr kat. 951205 DV M TN 255 FM

GTIN / EAN 4013364108103, Nr taryfy celnej (EU): 85363090, Waga brutto: 698.50 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DV M TN 255 FM
Référence: 951205
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Produkt 951205 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951205.

Idź do sklepu internetowego

Nr kat. 951110 DV M TT 2P 255

GTIN / EAN 4013364108110, Nr taryfy celnej (EU): 85363090, Waga brutto: 688.59 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DV M TT 2P 255
Référence: 951110
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25/625,00 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Produkt 951110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951110.

Idź do sklepu internetowego

Nr kat. 951115 DV M TT 2P 255 FM

GTIN / EAN 4013364108127, Nr taryfy celnej (EU): 85363090, Waga brutto: 694.38 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DV M TT 2P 255 FM
Référence: 951115
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25/625,00 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage / Indice de protection	à l'intérieur / IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Produkt 951115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951115.

Idź do sklepu internetowego

Nr kat. 961305 DV ACI M TNC 264 FM

GTIN / EAN 4013364513440, Nr taryfy celnej (EU): 85363090, Waga brutto: 2.42 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Parafoudre combiné modulaire DEHNventil ACI M TNC 264 FM
Parafoudre combiné enfichable modulaire tripolaire
pour systèmes TN-C 230/400 V avec
éclateur/interrupteur ACI intégré, largeur 11 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RADAX-Flow
pour limiter le courant de suite
Tension continue maximale : 264 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350): 75 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon IEC 61643-12
Parafoudre de la gamme Red/Line
ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV ACI M TNC 264 FM
Référence: 961305
ou équivalent

Dane techniczne

SPD selon EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC (U_C )	264 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

SPD selon EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Énergie spécifique [L-PEN] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN] (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Protection intégrée contre les surintensités	Oui, technologie ACI
Résistance aux courts-circuits (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	Résistance – 440 V / 120 min.
Plage de température d’utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert / rouge (fenêtre d’inspection)
Indication de la séparation de module	Vert (vue latérale)
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE,Terre) (min.)	6 mm² brin simple/souple
Section de raccordement (L1, L2, L3, PEN, 9) (max.)	35 mm² multi-brins / 25 mm² brin souple
Montage sur	Rail DIN 35 mm selon EN 60715 / Barre collectrice
Prévu pour le montage	à l’intérieur
Indice de protection	IP 20
Encombrement	11 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu’à 100 kA_eff (pic à_220 kA)

Produkt 961305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961305.

Idź do sklepu internetowego

Nr kat. 961405 DV ACI M TNS 264 FM

GTIN / EAN 4013364513365, Nr taryfy celnej (EU): 85363090, Waga brutto: 2.42 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Parafoudre combiné modulaire DEHNventil ACI M TNS 264 FM
Parafoudre combiné enfichable modulaire quadripolaire
pour systèmes TN(C)-S 230/400 V avec
éclateur/interrupteur ACI intégré
Largeur 11 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RADAX-Flow
pour limiter le courant de suite
Tension continue maximale : 264 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 100 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon IEC 61643-12
Parafoudre de la gamme Red/Line
ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV ACI M TNS 264 FM
Référence: 961405
ou équivalent

Dane techniczne

SPD selon EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC (U_C )	264 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

SPD selon EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE] (I_n )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Protection intégrée contre les surintensités	Oui, technologie ACI
Résistance aux courts-circuits [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	Résistance – 440 V / 120 min.
Plage de température d’utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert / rouge (fenêtre d’inspection)
Indication de la séparation de module	Vert (vue latérale)
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE,Terre) (min.)	6 mm² brin simple/souple
Section de raccordement (L1, L2, L3, N, PE, 9) (max.)	35 mm² multi-brins / 25 mm² brin souple
Montage sur	Rail DIN 35 mm selon EN 60715 / Barre collectrice
Prévu pour le montage	à l’intérieur
Indice de protection	IP 20
Encombrement	11 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu’à 100 kA_eff (pic à_220 kA)

Produkt 961405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961405.

Idź do sklepu internetowego

Nr kat. 961151 DV M2 880 FM

GTIN / EAN 4013364532557, Nr taryfy celnej (EU): 85363090, Waga brutto: 1.07 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Parafoudre combiné modulaire DEHNventil M2 880 FM
Parafoudre combiné enfichable modulaire tripolaire pour
systèmes 880 V triphasés non mis à la terre, largeur 8 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 880 V ac
Niveau de protection : <= 4 kV
Courant de foudre (10/350) : 12,5 kA
Tenue aux courants de court-circuit : jusqu’à 50 kAeff.

produit : DEHN
Type: DV M2 880 FM
Référence: 961151
ou équivalent

Certyfikaty

Dane techniczne

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	880 V (50 / 60 Hz)
Courant de foudre (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	160 A gG
Contacts de télésignalisation/Type de contact	oui / inverseur
Détails supplémentaires :	---------------------------------
– Tension anti-PID (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Résistance

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	800 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	880 V (50 / 60 Hz)
Courant de foudre (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Énergie spécifique [1,2-3] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [1,2-3] (I_n )	20 kA
Niveau de protection [1,2-3] (U_P )	≤ 4 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [1,2-3] (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	160 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement [1,2,3] (min.)	6 mm²brin simple/souple
Section de raccordement [1,2,3] (max.)	35 mm²multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage	à l’intérieur
Indice de protection	IP 20
Encombrement	8 modules, DIN 43880
Contacts de télésignalisation/Type de contact	oui / inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm²brin simple/souple
Détails supplémentaires :	---------------------------------
– Tension anti-PID (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Résistance

Produkt 961151 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961151.

Idź do sklepu internetowego

DEHNventil

Szczegóły

DEHNventil M2 TNC FM

Nr kat. 956305 DV M2 TNC 255 FM

Nie masz uprawnień, by pobrać 956305.jt

Nie masz uprawnień, by pobrać 956305.stp

Nie masz uprawnień, by pobrać 956305.iges

Nie masz uprawnień, by pobrać 956305.dwg

Nie masz uprawnień, by pobrać 956305m_D.dxf

Nie masz uprawnień, by pobrać DEHN.956305.edz

Produkt 956305 został dodany do notatnika.

Do koszyka dodano produkt 956305.

DEHNventil M2 TNS FM

Nr kat. 956405 DV M2 TNS 255 FM

Nie masz uprawnień, by pobrać 954315_954405.jt

Nie masz uprawnień, by pobrać 954315_954405.stp

Nie masz uprawnień, by pobrać 954315_954405.iges

Nie masz uprawnień, by pobrać 954315_954405.dwg

Nie masz uprawnień, by pobrać 954315+405m_D.dxf

Nie masz uprawnień, by pobrać DEHN.954405.edz

Produkt 956405 został dodany do notatnika.

Do koszyka dodano produkt 956405.

DEHNventil M2 TT FM

Nr kat. 956315 DV M2 TT 255 FM

Nie masz uprawnień, by pobrać 954315_954405.jt

Nie masz uprawnień, by pobrać 954315_954405.stp

Nie masz uprawnień, by pobrać 954315_954405.iges

Nie masz uprawnień, by pobrać 954315_954405.dwg

Nie masz uprawnień, by pobrać 954315+405m_D.dxf

Nie masz uprawnień, by pobrać DEHN.954315.edz

Produkt 956315 został dodany do notatnika.

Do koszyka dodano produkt 956315.

DEHNventil M2 TN FM

Nr kat. 956205 DV M2 TN 255 FM

Nie masz uprawnień, by pobrać 954115_954205.jt

Nie masz uprawnień, by pobrać 954115_954205.stp

Nie masz uprawnień, by pobrać 954115_954205.iges

Nie masz uprawnień, by pobrać 954115_954205.dwg

Nie masz uprawnień, by pobrać 954115+205m_D.dxf

Nie masz uprawnień, by pobrać DEHN.954205.edz

Produkt 956205 został dodany do notatnika.

Do koszyka dodano produkt 956205.

DEHNventil M2 TT 2P FM

Nr kat. 956115 DV M2 TT 2P 255 FM

Nie masz uprawnień, by pobrać 954115_954205.jt

Nie masz uprawnień, by pobrać 954115_954205.stp

Nie masz uprawnień, by pobrać 954115_954205.iges

Nie masz uprawnień, by pobrać 954115_954205.dwg

Nie masz uprawnień, by pobrać 954115+205m_D.dxf

Nie masz uprawnień, by pobrać DEHN.954115.edz

Produkt 956115 został dodany do notatnika.

Do koszyka dodano produkt 956115.

DEHNventil M TNC (FM)

Nr kat. 951300 DV M TNC 255

Nie masz uprawnień, by pobrać 951300.jt

Nie masz uprawnień, by pobrać 951300.stp

Nie masz uprawnień, by pobrać 951300.igs

Nie masz uprawnień, by pobrać 951300.dwg

Nie masz uprawnień, by pobrać 951300m_E.dxf

Nie masz uprawnień, by pobrać 951300_eplan.zip

Nie masz uprawnień, by pobrać DEHN.951300.wspak

Produkt 951300 został dodany do notatnika.

Do koszyka dodano produkt 951300.

Nr kat. 951305 DV M TNC 255 FM

Nie masz uprawnień, by pobrać 951305.jt

Nie masz uprawnień, by pobrać 951305.stp

Nie masz uprawnień, by pobrać 951305.igs

Nie masz uprawnień, by pobrać 951305.dwg

Nie masz uprawnień, by pobrać 951305m_E.dxf

Nie masz uprawnień, by pobrać 951305_eplan.zip

Nie masz uprawnień, by pobrać DEHN.951305.wspak

Produkt 951305 został dodany do notatnika.

Do koszyka dodano produkt 951305.

DEHNventil M TNS (FM)

Nr kat. 951400 DV M TNS 255

Nie masz uprawnień, by pobrać 951400.jt

Nie masz uprawnień, by pobrać 951400.stp

Nie masz uprawnień, by pobrać 951400.igs

Nie masz uprawnień, by pobrać 951400.dwg

Nie masz uprawnień, by pobrać 951400_310m_E.dxf
