Nr kat. 942330 DG MP TNC ACI 275 FM

GTIN / EAN 4013364495319, Nr taryfy celnej (EU): 85363030, Waga brutto: 348.11 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Parafoudre DEHNguard MP TNC ACI 275 FM
Parafoudre tripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-S, largeur 3 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNC ACI 275 FM
Référence: 942330
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension sous 5 kA (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 942330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942330.

Idź do sklepu internetowego

Nr kat. 942440 DG MP TNS ACI 275 FM

GTIN / EAN 4013364477148, Nr taryfy celnej (EU): 85363030, Waga brutto: 377.08 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre DEHNguard MP TNS ACI 275 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-S, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNS ACI 275 FM
Référence: 942440
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 942440 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942440.

Idź do sklepu internetowego

Nr kat. 942341 DG MP TT ACI 275 FM

GTIN / EAN 4013364477186, Nr taryfy celnej (EU): 85363030, Waga brutto: 377.71 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre DEHNguard MP TT ACI 275 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN-S, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT ACI 275 FM
Référence: 942341
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 942341 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942341.

Idź do sklepu internetowego

Nr kat. 942342 DG MP TT ACI 385 FM

GTIN / EAN 4013364484870, Nr taryfy celnej (EU): 85363030, Waga brutto: 439.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre DEHNguard MP TT ACI 385 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN-S, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT ACI 385 FM
Référence: 942342
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 942342 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942342.

Idź do sklepu internetowego

Nr kat. 942220 DG MP TN ACI 275 FM

GTIN / EAN 4013364495425, Nr taryfy celnej (EU): 85363030, Waga brutto: 234.63 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Parafoudre DEHNguard MP TN ACI 275 FM
Parafoudre bipolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TN ACI 275 FM
Référence: 942220
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 942220 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942220.

Idź do sklepu internetowego

Nr kat. 942121 DG MP TT 2P ACI 275 FM

GTIN / EAN 4013364495364, Nr taryfy celnej (EU): 85363030, Waga brutto: 250.04 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Parafoudre DEHNguard MP TT 2P ACI 275 FM
Parafoudre bipolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 2P ACI 275 FM
Référence: 942121
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 942121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942121.

Idź do sklepu internetowego

Nr kat. 942122 DG MP TT 2P ACI 385 FM

GTIN / EAN 4013364495371, Nr taryfy celnej (EU): 85363030, Waga brutto: 250.24 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Parafoudre DEHNguard MP TT 2P ACI 385 FM
Parafoudre bipolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 2P ACI 385 FM
Référence: 942122
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 942122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942122.

Idź do sklepu internetowego

Nr kat. 952330 DG M TNC ACI 275 FM

GTIN / EAN 4013364376649, Nr taryfy celnej (EU): 85363030, Waga brutto: 360.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

DEHNguard M TNC ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TN-C 230/400 V (3 pôles),
largeur 3 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TNC ACI 275 FM
Référence: 952330
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension sous 5 kA (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 952330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952330.

Idź do sklepu internetowego

Nr kat. 952440 DG M TNS ACI 275 FM

GTIN / EAN 4013364376625, Nr taryfy celnej (EU): 85363030, Waga brutto: 450.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

DEHNguard M TNS ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TN-S 230/400 V (4 pôles),
largeur 4 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TNS ACI 275 FM
Référence: 952440
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 952440 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952440.

Idź do sklepu internetowego

Nr kat. 952341 DG M TT ACI 275 FM

GTIN / EAN 4013364376632, Nr taryfy celnej (EU): 85363030, Waga brutto: 455.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

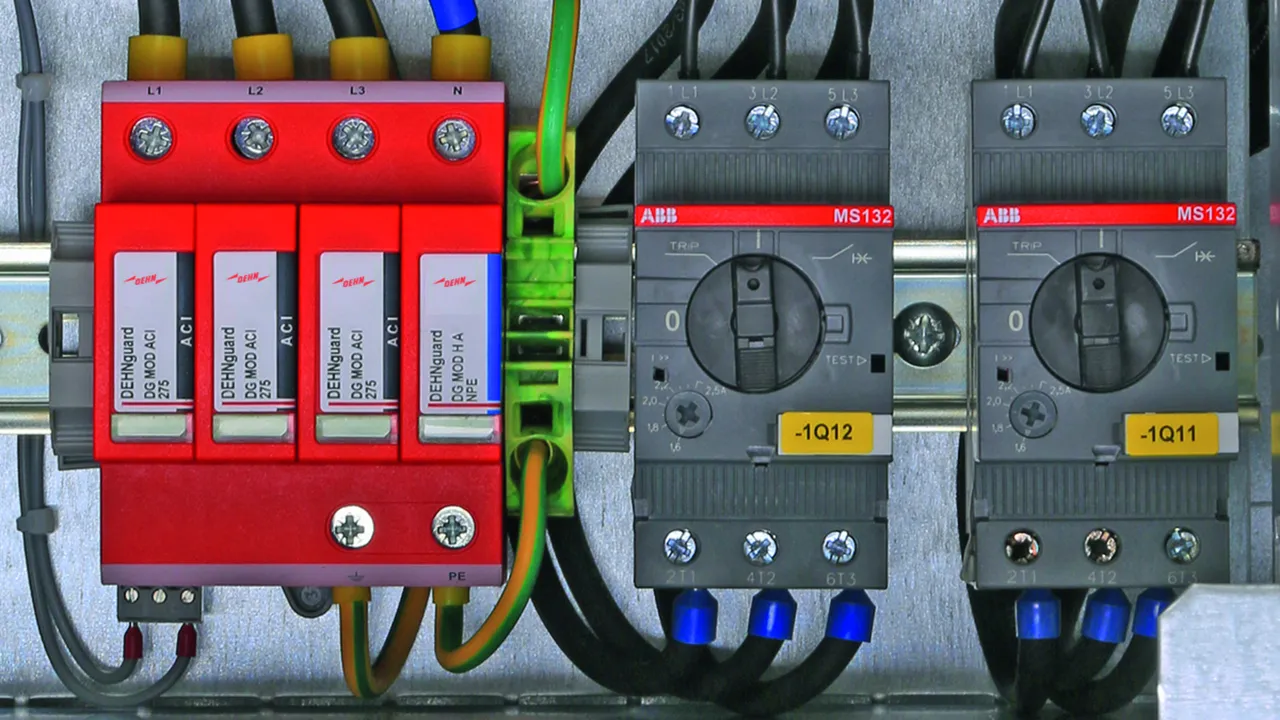

DEHNguard M TT ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TT-TNS 230/400 V (4 pôles),
largeur 4 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TT ACI 275 FM
Référence: 952341
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 952341 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952341.

Idź do sklepu internetowego

Nr kat. 952342 DG M TT ACI 385 FM

GTIN / EAN 4013364387850, Nr taryfy celnej (EU): 85363030, Waga brutto: 520.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre avec technologie ACI DEHNguard M TT ACI 385 FM
Parafoudre quadripolaire, modulaire, enfichable
avec interrupteur ACI / éclateur
adapté aux systèmes TT et TN-S 230/400 V, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Aucun fusible externe supplémentaire nécessaire
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line
Affichage de défaut mécanique pour parafoudre

produit : DEHN
Type: DG M TT ACI 385 FM
Référence: 952342
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
– Courant de court-circuit présumé max.	50 kA_eff

Produkt 952342 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952342.

Idź do sklepu internetowego

Nr kat. 952220 DG M TN ACI 275 FM

GTIN / EAN 4013364376656, Nr taryfy celnej (EU): 85363030, Waga brutto: 245.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

DEHNguard M TN 2P ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TN 230/400 V (2 pôles),
largeur 2 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TN ACI 275 FM
Référence: 952220
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 952220 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952220.

Idź do sklepu internetowego

Nr kat. 952121 DG M TT 2P ACI 275 FM

GTIN / EAN 4013364376663, Nr taryfy celnej (EU): 85363030, Waga brutto: 255.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

DEHNguard M TT 2P ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TT 230/400 V (2 pôles),
largeur 2 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TT 2P ACI 275 FM
Référence: 952121
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 952121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952121.

Idź do sklepu internetowego

Nr kat. 952122 DG M TT 2P ACI 385 FM

GTIN / EAN 4013364387867, Nr taryfy celnej (EU): 85363030, Waga brutto: 298.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

Parafoudre avec technologie ACI DEHNguard M TT 2P ACI 385 FM
Parafoudre bipolaire, modulaire, enfichable
avec interrupteur ACI / éclateur
adapté aux systèmes TT et TN-S, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Aucun fusible externe supplémentaire nécessaire
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line
Affichage de défaut mécanique pour parafoudre

produit : DEHN
Type: DG M TT 2P ACI 385 FM
Référence: 952122
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
– Courant de court-circuit présumé max.	50 kA_eff

Produkt 952122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952122.

Idź do sklepu internetowego

Nr kat. 952100 DG S ACI 275 FM

GTIN / EAN 4013364376526, Nr taryfy celnej (EU): 85363030, Waga brutto: 142.10 g, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

DEHNguard S ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
largeur 1 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG S ACI 275 FM
Référence: 952100
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension sous 5 kA (U_P )	≤ 1.5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 952100 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952100.

Idź do sklepu internetowego

Nr kat. 952113 DG S ACI 385 FM

GTIN / EAN 4013364387874, Nr taryfy celnej (EU): 85363030, Waga brutto: 158.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

DEHNguard S ACI 385 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
largeur 1 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG S ACI 385 FM
Référence: 952113
ou équivalent

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension sous 5 kA (U_P )	≤ 1.5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
– Courant de court-circuit présumé max.	50 kA_eff

Produkt 952113 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952113.

Idź do sklepu internetowego

DEHNguard ACI

DEHNguard MP TNC ACI 275 FM

Nr kat. 942330 DG MP TNC ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942330 został dodany do notatnika.

Do koszyka dodano produkt 942330.

DEHNguard MP TNS ACI ... FM

Nr kat. 942440 DG MP TNS ACI 275 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942440 został dodany do notatnika.

Do koszyka dodano produkt 942440.

DEHNguard MP TT ACI ... FM

Nr kat. 942341 DG MP TT ACI 275 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942341 został dodany do notatnika.

Do koszyka dodano produkt 942341.

Nr kat. 942342 DG MP TT ACI 385 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942342 został dodany do notatnika.

Do koszyka dodano produkt 942342.

DEHNguard MP TN ACI 275 FM

Nr kat. 942220 DG MP TN ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942220 został dodany do notatnika.

Do koszyka dodano produkt 942220.

DEHNguard MP TT 2P ACI ... FM

Nr kat. 942121 DG MP TT 2P ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942121 został dodany do notatnika.

Do koszyka dodano produkt 942121.

Nr kat. 942122 DG MP TT 2P ACI 385 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942122 został dodany do notatnika.

Do koszyka dodano produkt 942122.

DEHNguard M TNC ACI 275 FM

Nr kat. 952330 DG M TNC ACI 275 FM

Nie masz uprawnień, by pobrać 952330.stp

Nie masz uprawnień, by pobrać 952330.igs

Nie masz uprawnień, by pobrać 952330.jt

Nie masz uprawnień, by pobrać 952330.dwg

Nie masz uprawnień, by pobrać 952330m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952330.wspak

Nie masz uprawnień, by pobrać DEHN.952330.edz

Technika ACI

Produkt 952330 został dodany do notatnika.
