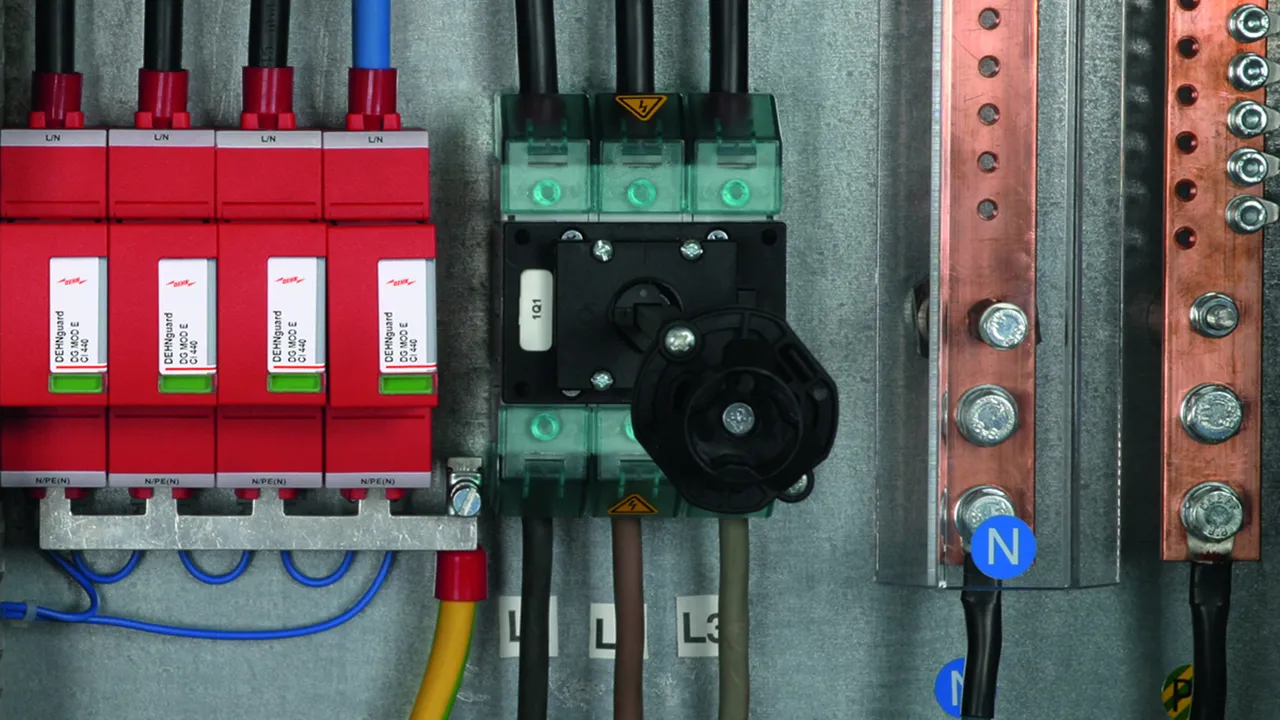

DEHNguard SE CI avec fusible intégré

Fusible intégré
Utilisé à des tensions nominales supérieures
Coordonné énergiquement avec la famille des produits Red/Line
Haute capacité de décharge
Haute sécurité de l'appareil grâce à la surveillance des parafoudres "Thermo-Dynamics Control"
Remplacement simple et sans outil du module de protection grâce au système de verrouillage du module avec bouton de déverrouillage
Testé contre les vibrations et les chocs selon EN 60068-2

DEHNguard SE CI 440 FM

Parafoudre unipolaire constitué d'une embase et d'un module de protection ; avec fusible intégré et contact de télésignalisation (contact sec)

1 Produkt

Nr kat. 952920 DG SE CI 440 FM

GTIN / EAN 4013364322622, Nr taryfy celnej (EU): 85363030, Waga brutto: 178.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DG SE CI 440 FM
Référence: 952920
ou équivalent

Certyfikaty

Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension d’utilisation permanente max AC (U_C )	440 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection (U_P )	≤ 2 kV
Protection max. contre les surintensités	pas nécessaire
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	440 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection (U_P )	≤ 2 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	580 V / 5 sec. Résistance
Caractéristique de la surtension temporaire (U_T)	765 V / 120 min. défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1,5 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 952920 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952920.

Idź do sklepu internetowego

DEHNguard SE CI WE 440 FM

Parafoudre unipolaire avec tension assignée de varistance U_mov = 750 V AC, constitué d'une embase et d'un module de protection ; avec fusible intégré et contact de télésignalisation (contact sec).

1 Produkt

Nr kat. 952923 DG SE CI WE 440 FM

GTIN / EAN 4013364322639, Nr taryfy celnej (EU): 85363030, Waga brutto: 184.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pliki CAD

produit : DEHN
Type: DG SE CI WE 440 FM
Référence: 952923
ou équivalent

Certyfikaty

Circuit Interruption (przerwanie obwodu)

Dane techniczne

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension d’utilisation permanente max AC (U_C )	440 V (50/60 Hz)
Tension assignée par varistance (U_mov )	750 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection (U_P )	≤ 3 kV
Protection max. contre les surintensités	pas nécessaire
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	440 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	440 V (50/60 Hz)
Tension assignée par varistance (U_mov )	750 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection (U_P )	≤ 3 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	580 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	765 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1,5 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
