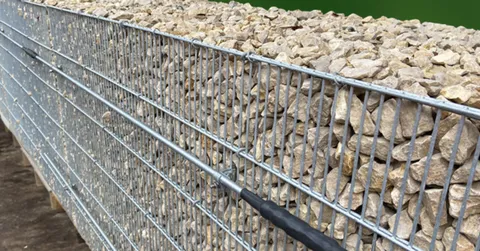

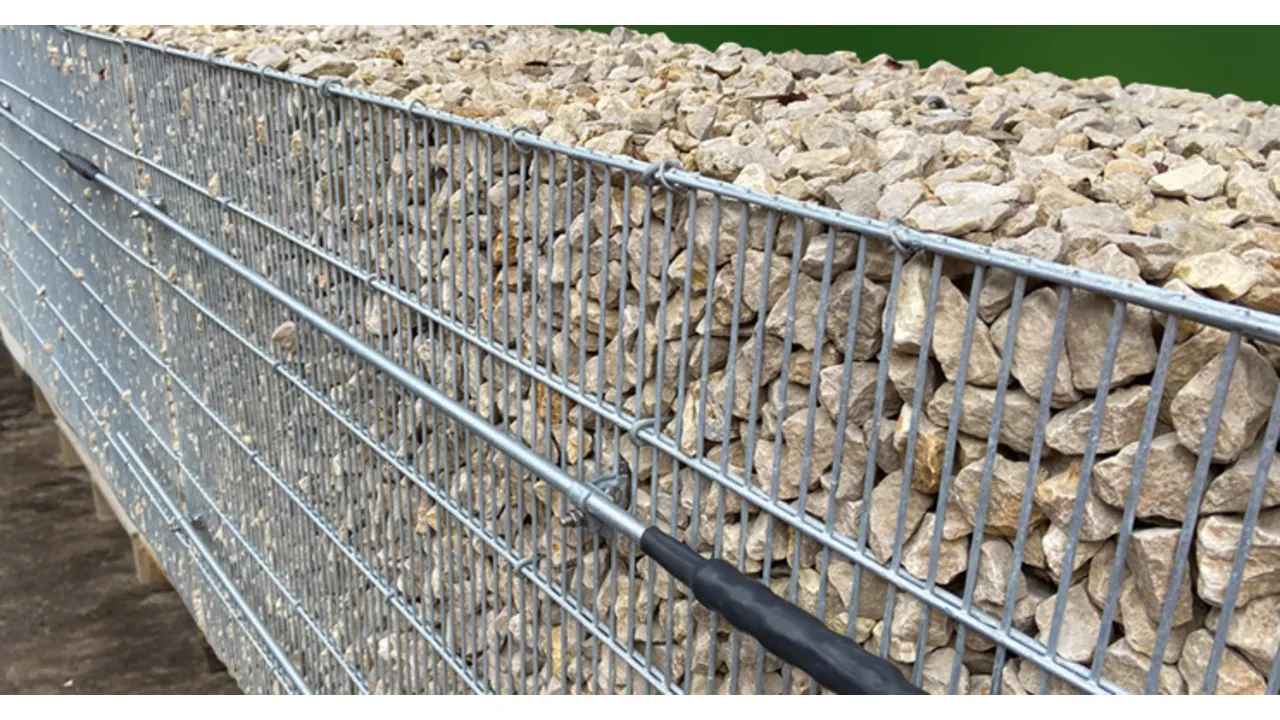

Conductor de cortocircuito en vallas/gaviones con accesorios

Los elementos situados en la zona de rotura de la catenaria y que no tengan suficiente capacidad de soportar corrientes de cortocircuito ponen en peligro a las personas y a las instalaciones. Estos cuerpos conductores, por ejemplo, barreras o vallas metálicas, deben reforzarse con un conductor adicional suficientemente dimensionado, para lo cual se utiliza el conductor de cortocircuito. Se instala en vallas o barreras y activa un cortocircuito definido en caso de rotura de la catenaria. Los conductores de cortocircuito también se utilizan en la construcción de túneles y en las barreras acústicas. Los accesorios de montaje necesarios, como los conectores a presión y los soportes de conductores, completan la cartera en su conjunto.

Conductor de cortocircuito

Conductores de cortocircuito para uso con corrientes de cortocircuito inferiores a 15 kA con un diámetro de 10 mm y para uso con corrientes de cortocircuito superiores a 15 kA con un diámetro de 16 mm. Los conductores de cortocircuito cumplen los requisitos de la norma RIL 997.0205.

3 Produkty

Nr kat. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

GTIN / EAN 4013364463172, Nr taryfy celnej (EU): 72149939, Waga brutto: 1.80 kg, Jednostka opakowaniowa: 10.00 unidad(es)

Rysunki

Informacje dodatkowe

Conductor de cortocircuito para aplicaciones ferroviarias, St/tZn Ø10 mm
Achaflanado por ambos lados
Material: St/tZn
Diámetro: 10 mm
Longitud: 2950 mm
N.º de dibujo DB: 3 EBS 15.03.42
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: RD 10 STTZN L2950 / 3 EBS 15.03.42
art. no.: 419752
o equivalente



Dane techniczne

Material St/tZn
Diámetro 10 mm
Longitud (l1) 2950 mm
N.º de dibujo DB 3 EBS 15.03.42
Referencia normativa Ril 997.0204/0205

Produkt 419752 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419752.

Idź do sklepu internetowego

Nr kat. 483200 FS 16 2000 STTZN

GTIN / EAN 4013364019713, Nr taryfy celnej (EU): 72149939, Waga brutto: 3.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Varilla captadora con diámetro de 16 mm y longitud total de 2000 mm, St/tZn
Varillas captadoras/picas de tierra para
Protección de estructuras en cubierta, chimeneas etc.
También para instalación con zócalos de hormigón.
O como picas de tierra para la conexión de los
electrodos de dispersión a la instalación de tierra
Material: St/tZn
Diámetro: 16 mm
Longitud: 2000 mm
N.º de dibujo DB: 3 EBS 15.03.42
Referencia normativa: Ril 997.0204/0205, DIN EN 62561-2

Producto DEHN
Tipo: FS 16 2000 STTZN
art. no.: 483200
o equivalente

Certyfikaty



Dane techniczne

Material St/tZn
Diámetro 16 mm
Longitud (l1) 2000 mm
N.º de dibujo DB 3 EBS 15.03.42
Referencia normativa Ril 997.0204/0205, DIN EN 62561-2

Produkt 483200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 483200.

Idź do sklepu internetowego

Nr kat. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

GTIN / EAN 4013364506053, Nr taryfy celnej (EU): 72149939, Waga brutto: 9.76 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Conductor de cortocircuito para aplicaciones ferroviarias, St/tZn Ø16 mm
Achaflanado por ambos lados
Material: St/tZn
Diámetro: 16 mm
Longitud: 5950 mm
N.º de dibujo DB: 3 EBS 15.03.42
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: RD 16 STTZN L5950 / 3 EBS 15.03.42
art. no.: 419753
o equivalente



Dane techniczne

Material St/tZn
Diámetro 16 mm
Longitud (l1) 5950 mm
N.º de dibujo DB 3 EBS 15.03.42
Referencia normativa Ril 997.0204/0205

Produkt 419753 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419753.

Idź do sklepu internetowego

Soporte de conductores

Soporte de conductores para fijar los conductores de cortocircuito a gaviones de piedra o vallas electrosoldadas.

2 Produkty

Nr kat. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

GTIN / EAN 4013364459892, Nr taryfy celnej (EU): 85359000, Waga brutto: 169.52 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Informacje dodatkowe

Soporte paralelo de St/tZn
Para la fijación de Conductor de cortocircuito
a muros de gaviones y
vallas electrosoldadas.
Material de la borna: St/tZn
Margen de apriete de borna redondo/redondo: 6-22 mm
Tornillo: M10 x 40
Material de tornillos / arandela abierta: INOX
Material de tuercas / arandela: INOX
N.º de dibujo DB: 3 EBS 15.03.44
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44
art. no.: 419751
o equivalente



Dane techniczne

Material de la borna St/tZn
Margen de apriete de borna redondo/redondo 6-22 mm
Tornillo eM10 x 40
Material de tornillos / arandela abierta INOX
Material de tuercas / arandela INOX
N.º de dibujo DB 3 EBS 15.03.44
Referencia normativa Ril 997.0204/0205

Produkt 419751 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419751.

Idź do sklepu internetowego

Nr kat. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

GTIN / EAN 4013364486898, Nr taryfy celnej (EU): 85389099, Waga brutto: 164.40 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Informacje dodatkowe

Escuadra de St/tZn
Para la fijación de Conductor de cortocircuito
a muros de gaviones y
vallas electrosoldadas.
Se monta con el caballete
DEHNquick.
Material de la borna: St/tZn
Margen de apriete de barra de rejilla: 4-8 mm
Margen de apriete en redondo: 10-16 mm
Tornillo: M8 x 25 mm M8 x 35 mm
Material del tornillo/de la tuerca: INOX
Espesor de material: 3 mm
Diseño con:: Arandela abierta y arandela cónica
N.º de dibujo DB: 3 EBS 15.03.47
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47
art. no.: 419750
o equivalente



Dane techniczne

Material de la borna St/tZn
Margen de apriete de barra de rejilla 4-8 mm
Margen de apriete en redondo 10-16 mm
Tornillo e M8 x 25 mm e M8 x 35 mm
Material del tornillo/de la tuerca INOX
Espesor de material 3 mm
Diseño con: Arandela abierta y arandela cónica
N.º de dibujo DB 3 EBS 15.03.47
Referencia normativa Ril 997.0204/0205

Produkt 419750 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419750.

Idź do sklepu internetowego

Conector a presión

Conectores a presión de aluminio para la conexión de cables de puesta a tierra para aplicaciones ferroviarias de conformidad con 4 EBS 15.03.43.

4 Produkty

Nr kat. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

GTIN / EAN 4013364505964, Nr taryfy celnej (EU): 85369010, Waga brutto: 130.18 g, Jednostka opakowaniowa: 3.00 unidad(es)

Rysunki

Informacje dodatkowe

Conector a presión de aluminio
para conectar
dos conductores de cortocircuito de Ø10 mm.
Material: Al
Conexión entre conductores de cortocircuito: Ø10 mm y Ø10 mm
Diámetro exterior: 25 mm
Diámetro interior: 13 mm
Longitud: 133 mm
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 987845
N.º de dibujo DB: 4 EBS 15.03.43
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: PRV RD10 RD10 L133 AL / 4 EBS 15.03.43
art. no.: 419760
o equivalente



Dane techniczne

Material Al
Conexión entre conductores de cortocircuito Ø10 mm y Ø10 mm
Diámetro exterior 25 mm
Diámetro interior 13 mm
Longitud (l1) 133 mm
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 987845
N.º de dibujo DB 4 EBS 15.03.43
Referencia normativa Ril 997.0204/0205

Produkt 419760 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419760.

Idź do sklepu internetowego

Nr kat. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

GTIN / EAN 4013364506367, Nr taryfy celnej (EU): 85369010, Waga brutto: 238.75 g, Jednostka opakowaniowa: 3.00 unidad(es)

Rysunki

Informacje dodatkowe

Conector a presión de aluminio
para conectar
dos conductores de cortocircuito de Ø16 mm.
Material: Al
Conexión entre conductores de cortocircuito: Ø16 mm / Ø16 mm
Diámetro exterior: 32 mm
Diámetro interior: 17 mm
Longitud: 143 mm
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 1449223
N.º de dibujo DB: 4 EBS 15.03.43
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: PRV RD16 RD16 L143 AL / 4 EBS 15.03.43
art. no.: 419761
o equivalente



Dane techniczne

Material Al
Conexión entre conductores de cortocircuito Ø16 mm / Ø16 mm
Diámetro exterior 32 mm
Diámetro interior 17 mm
Longitud (l1) 143 mm
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 1449223
N.º de dibujo DB 4 EBS 15.03.43
Referencia normativa Ril 997.0204/0205

Produkt 419761 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419761.

Idź do sklepu internetowego

Nr kat. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

GTIN / EAN 4013364506374, Nr taryfy celnej (EU): 85369010, Waga brutto: 140.28 g, Jednostka opakowaniowa: 3.00 unidad(es)

Rysunki

Informacje dodatkowe

Conector a presión de aluminio
para conectar
un cable de puesta a tierra para aplicaciones ferroviarias
100/110 mm2 con un
conductor de cortocircuito de Ø10 mm
Material: Al
Conexión entre cable de tierra y conductor de cortocircuito: 100/110 mm2 Ø10 mm
Diámetro exterior: 25 mm
Diámetro interior: 11/13 mm
Longitud: 133 mm
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 987879
N.º de dibujo DB: 4 EBS 15.03.43
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: PRV RD10 110 L133 AL / 4 EBS 15.03.43
art. no.: 419762
o equivalente



Dane techniczne

Material Al
Conexión entre cable de tierra y conductor de cortocircuito 100/110 mm2 Ø10 mm
Diámetro exterior 25 mm
Diámetro interior 11/13 mm
Longitud (l1) 133 mm
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 987879
N.º de dibujo DB 4 EBS 15.03.43
Referencia normativa Ril 997.0204/0205

Produkt 419762 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419762.

Idź do sklepu internetowego

Nr kat. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

GTIN / EAN 4013364506381, Nr taryfy celnej (EU): 85369010, Waga brutto: 247.78 g, Jednostka opakowaniowa: 3.00 unidad(es)

Rysunki

Informacje dodatkowe

Conector a presión de aluminio
para conectar
un cable de puesta a tierra para aplicaciones ferroviarias
100/110 mm2 con un
conductor de cortocircuito de Ø16 mm
Material: Al
Conexión entre cable de tierra y conductor de cortocircuito: 100/110 mm2 Ø16 mm
Diámetro exterior: 32 mm
Diámetro interior: 15/17 mm
Longitud: 143 mm
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 1449206
N.º de dibujo DB: 4 EBS 15.03.43
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: PRV RD16 110 L143 AL / 4 EBS 15.03.43
art. no.: 419763
o equivalente



Dane techniczne

Material Al
Conexión entre cable de tierra y conductor de cortocircuito 100/110 mm2 Ø16 mm
Diámetro exterior 32 mm
Diámetro interior 15/17 mm
Longitud (l1) 143 mm
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 1449206
N.º de dibujo DB 4 EBS 15.03.43
Referencia normativa Ril 997.0204/0205

Produkt 419763 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419763.

Idź do sklepu internetowego

Cable de puesta a tierra para aplicaciones ferroviarias

Cables de puesta a tierra para aplicaciones ferroviarias de aluminio conforme a la norma EBS 15.03.17-3 con franjas azules para su rotulación visual.

2 Produkty

Nr kat. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

GTIN / EAN 4013364505940, Nr taryfy celnej (EU): 85446090, Waga brutto: 15.75 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Cable de puesta a tierra para aplicaciones ferroviarias AlMg(St) 110 mm2
Funda de PVC 110 RM 0,6/1kV AlMg(St)
Protección contra el robo mediante rotulación visual
Material del cable: AlMg(St)
Material del revestimiento: PVC
Color del cable: negro ● (con ● bandas longitudinales en azul)
Sección interior (flexible): 110 mm2
Longitud de conductor (rollo): 25 m
Propiedades del revestimiento: Estabilizada a rayos ultravioleta y resistente a la intemperie
N.º DB: 965121
N.º de dibujo DB: 3 EBS 15.03.17-3
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: EK 110 L25M AL / 3 EBS 15.03.17-3
art. no.: 419758
o equivalente



Dane techniczne

Material del cable AlMg (St)
Material del revestimiento PVC
Color del cable negro ● (con ● bandas longitudinales en azul)
Sección interior (flexible) 110 mm2
Longitud de conductor (rollo) 25 m
Propiedades del revestimiento Estabilizada a rayos ultravioleta y resistente a la intemperie
N.º DB 965121
N.º de dibujo DB 3 EBS 15.03.17-3
Referencia normativa Ril 997.0204/0205

Produkt 419758 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419758.

Idź do sklepu internetowego

Nr kat. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

GTIN / EAN 4013364505995, Nr taryfy celnej (EU): 85446090, Waga brutto: 31.50 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Cable de puesta a tierra para aplicaciones ferroviarias AlMg(St) 110 mm2
Revestimiento de PVC 110 RM 0,6/1kV AlMg(St)
Protección contra el robo mediante rotulación visual
Material del cable: AlMg(St)
Material del revestimiento: PVC
Color del cable: negro ● (con ● bandas longitudinales en azul)
Sección interior (flexible): 110 mm2
Longitud de conductor (rollo): 50 m
Propiedades del revestimiento: Estabilizada a rayos ultravioleta y resistente a la intemperie
N.º DB: 965121
N.º de dibujo DB: 3 EBS 15.03.17-3
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: EK 110 L50M AL / 3 EBS 15.03.17-3
art. no.: 419759
o equivalente



Dane techniczne

Material del cable AlMg (St)
Material del revestimiento PVC
Color del cable negro ● (con ● bandas longitudinales en azul)
Sección interior (flexible) 110 mm2
Longitud de conductor (rollo) 50 m
Propiedades del revestimiento Estabilizada a rayos ultravioleta y resistente a la intemperie
N.º DB 965121
N.º de dibujo DB 3 EBS 15.03.17-3
Referencia normativa Ril 997.0204/0205

Produkt 419759 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419759.

Idź do sklepu internetowego

Terminales de cable de campana

Terminales de cable de campana de aluminio según 3 EBS 15.03.22-1 en diseño M10 / M12 para cables de puesta a tierra para aplicaciones ferroviarias.

2 Produkty

Nr kat. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

GTIN / EAN 4013364506404, Nr taryfy celnej (EU): 85369010, Waga brutto: 86.54 g, Jednostka opakowaniowa: 3.00 unidad(es)

Rysunki

Informacje dodatkowe

Terminal de cable de campana de Al 110 mm² M12
Para cable de tierra con
revestimiento de PVC y
conductor de AlMg(St)
Material: Al
Diámetro exterior: 25 mm
Diámetro interior: 22 mm
Longitud: 119 mm
Material del cable: AlMgSt
Material del revestimiento: (N)A(St)YY-O
Sección de conductor: 110 mm2
Taladro de terminal de cable: 13 mm (M12)
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 1219081
N.º de dibujo DB: 3 EBS 15.03.22-1
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: GKS 110 12 AL / 3 EBS 15.03.22-1
art. no.: 419765
o equivalente



Dane techniczne

Material Al
Diámetro exterior 25 mm
Diámetro interior 22 mm
Longitud (l1) 119 mm
Material del cable AlMgSt
Material del revestimiento (N)A(St)YY-O
Sección de conductor 110 mm2
Taladro de terminal de cable 13 mm (M12)
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 1219081
N.º de dibujo DB 3 EBS 15.03.22-1
Referencia normativa Ril 997.0204/0205

Produkt 419765 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419765.

Idź do sklepu internetowego

Nr kat. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

GTIN / EAN 4013364506411, Nr taryfy celnej (EU): 85369010, Waga brutto: 86.82 g, Jednostka opakowaniowa: 3.00 unidad(es)

Rysunki

Informacje dodatkowe

Terminal de cable de campana de Al 110 mm² M16
Para cable de tierra con
revestimiento de PVC y
conductor de AlMg(St)
Material: Al
Diámetro exterior: 25 mm
Diámetro interior: 22 mm
Longitud: 119 mm
Material del cable: AlMgSt
Material del revestimiento: (N)A(St)YY-O
Sección de conductor: 110 mm2
Taladro de terminal de cable: 17 mm (M16)
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 1219082
N.º de dibujo DB: 3 EBS 15.03.22-1
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: GKS 110 16 AL / 3 EBS 15.03.22-1
art. no.: 419766
o equivalente



Dane techniczne

Material Al
Diámetro exterior 25 mm
Diámetro interior 22 mm
Longitud (l1) 119 mm
Material del cable AlMgSt
Material del revestimiento (N)A(St)YY-O
Sección de conductor 110 mm2
Taladro de terminal de cable 17 mm (M16)
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 1219082
N.º de dibujo DB 3 EBS 15.03.22-1
Referencia normativa Ril 997.0204/0205

Produkt 419766 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 419766.

Idź do sklepu internetowego
Powrót na górę
