Bandas de puenteado

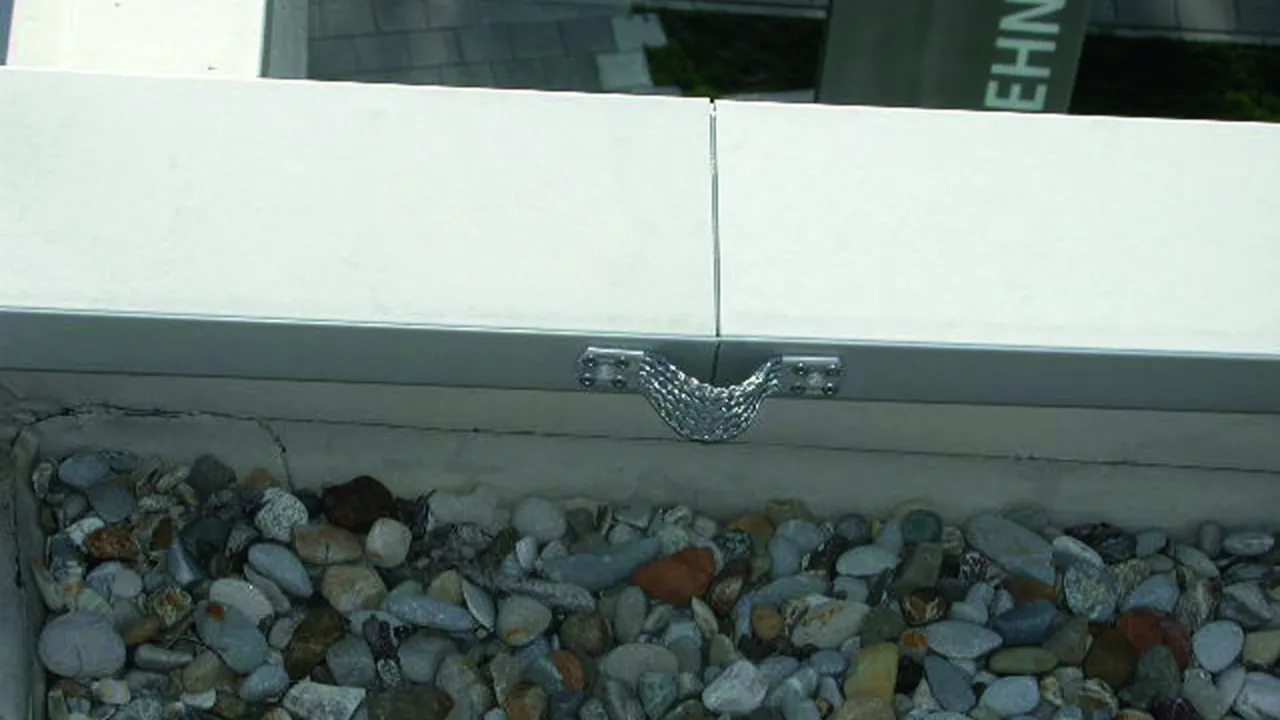

Para la conexión de revestimientos metálicos (mediante remaches o tornillos), como pieza de compensación de dilatación para hilos redondos o como compensación de determinadas variaciones de longitud debidas a la temperatura para conductores redondos; conexión con, por ejemplo, conector KS con ref. 301 019

Nota de aplicación:
Según UNE EN 62305-3 parte 1, para la conexión con espesor de material ≥0,5 mm se utilizan cuatro remaches de Ø5 mm, o bien con espesor de material ≥2 mm se utilizan dos tornillos roscados de Ø6,3 mm de INOX (en ambos lados).

Versión corta

2 Produkty

Nr kat. 377015 UEBB L180 B10.5 B5.2 AL

GTIN / EAN 4013364092693, Nr taryfy celnej (EU): 85359000, Waga brutto: 36.00 g, Jednostka opakowaniowa: 10.00 unidad(es)

Rysunki

Informacje dodatkowe


Material: Al
Longitud: 180 mm
Fijación: [8x] Ø5,2 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B5.2 AL
art. no.: 377015
o equivalente

Certyfikaty



Dane techniczne

Material Al
Longitud (lG ) 180 mm
Sección 50 mm2
Fijación [8x] Ø5,2 / [2x] Ø10,5 mm
Sujeción remaches / tornillos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377015.

Idź do sklepu internetowego

Nr kat. 377007 UEBB L180 B10.5 B5.2 CU

GTIN / EAN 4013364092686, Nr taryfy celnej (EU): 85359000, Waga brutto: 107.00 g, Jednostka opakowaniowa: 10.00 unidad(es)

Rysunki

Informacje dodatkowe


Material: Cu
Longitud: 180 mm
Fijación: [8x] Ø5,2 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B5.2 CU
art. no.: 377007
o equivalente

Certyfikaty



Dane techniczne

Material Cu
Longitud (lG ) 180 mm
Sección 50 mm2
Fijación [8x] Ø5,2 / [2x] Ø10,5 mm
Sujeción remaches / tornillos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377007 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377007.

Idź do sklepu internetowego

Versión corta para la fijación con tornillos

1 Produkt

Nr kat. 377045 UEBB L180 B10.5 B6.5 AL

GTIN / EAN 4013364099296, Nr taryfy celnej (EU): 85359000, Waga brutto: 37.05 g, Jednostka opakowaniowa: 100.00 unidad(es)

Rysunki

Informacje dodatkowe


Material: Al
Longitud: 180 mm
Fijación: [4x] Ø6,5 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B6.5 AL
art. no.: 377045
o equivalente

Certyfikaty



Dane techniczne

Material Al
Longitud (lG ) 180 mm
Sección 50 mm2
Fijación [4x] Ø6,5 / [2x] Ø10,5 mm
Sujeción tornilllos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377045 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377045.

Idź do sklepu internetowego

Versión larga con taladro central

Nota: en puntos de cruce se pueden unir dos bandas de dilatación con un tornillo M10 x 20 mm y con tuerca.

2 Produkty

Nr kat. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN / EAN 4013364092716, Nr taryfy celnej (EU): 85359000, Waga brutto: 59.00 g, Jednostka opakowaniowa: 10.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe


Material: Al
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5,2 AL
art. no.: 377115
o equivalente

Certyfikaty



Dane techniczne

Material Al
Longitud (lG ) 300 mm
Sección 50 mm2
Fijación [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central 10,5 mm
Sujeción remaches / tornillos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377115.

Idź do sklepu internetowego

Nr kat. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN / EAN 4013364092709, Nr taryfy celnej (EU): 85359000, Waga brutto: 172.00 g, Jednostka opakowaniowa: 10.00 unidad(es)

Rysunki

Informacje dodatkowe


Material: Cu
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5.2 CU
art. no.: 377107
o equivalente

Certyfikaty



Dane techniczne

Material Cu
Longitud (lG ) 300 mm
Sección 50 mm2
Fijación [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central 10,5 mm
Sujeción remaches / tornillos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377107 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377107.

Idź do sklepu internetowego
