BLITZDUCTOR VT

Protección de líneas de señal de varios hilos
Modelos específicos para interfaces, por ej. RS485 o aplicaciones para telecomunicaciones
Modelo para protección de suministro de tensión DC y protección catódica contra la corrosión

Szczegóły

Carcasa BVT con un ancho de 1.5 módulos y bornas atornillables:
BVT AVD/ALD: 2 hilos de alimentación DC protegidos

lorem ipsum — Carcasa BVT con un ancho de 1.5 módulos y bornas atornillables:
BVT AVD/ALD: 2 hilos de alimentación DC protegidos

Carcasa BVT con un ancho de 1,5 módulos y conexión RJ:
BVT TC1 para la protección de interfaces de telecomunicación.

Variante del equipo BVT para la protección de instalaciones activas de protección contra la corrosión.

BVT RS485

Descargador de sobretensiones para una amplia gama de aplicaciones, por ejemplo, interfaces simétricas RS485/422 a cuatro hilos o sensores de temperatura. Posibilidad de puesta a tierra del apantallamiento directa o indirectamente así como conexión de la tierra de la señal (SG).

1 Produkt

Nr kat. 918401 BVT RS485 5

GTIN / EAN 4013364074224, Nr taryfy celnej (EU): 85363010, Waga brutto: 199.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Tensión nominal DC: 5 V
Máxima tensión permisible de servicio dc: 6 V
Corriente nominal: 0,5 A
C2 Corriente nominal de descarga (8/20 µs) total: 10 kA

Producto DEHN
Tipo: BVT RS485 5
art. no.: 918401
o equivalente

Certyfikaty

Dane techniczne

Clase de descargador	Q
Máxima tensión permisible de servicio dc (U_C )	6 V
Corriente nominal (I_L )	0,5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	0,8 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Resistencia serie por hilo	1,8 ohmios
Frecuencia límite hilo-hilo (f_G )	1,7 MHz
Certificaciones	CSA

Clase de descargador	Q
Tensión nominal DC (U_N )	5 V
Máxima tensión permisible de servicio dc (U_C )	6 V
Corriente nominal (I_L )	0,5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	0,8 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 20 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 700 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 8,5 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Resistencia serie por hilo	1,8 ohmios
Frecuencia límite hilo-hilo (f_G )	1,7 MHz
Capacidad hilo-hilo (C)	≤ 5 nF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tornillo / tornillo
Sección de conexión (rígido)	0,08-2,5 mm²
Sección de conexión (flexible)	0,08-2,5 mm²
Par de apriete (terminales)	0,5 Nm
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones	CSA

Produkt 918401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 918401.

Idź do sklepu internetowego

BVT AVD

Descargadores de sobretensiones con excelente de protección para EMC de componentes electrónicos con tensión de alimentación d.c. Ideal para PLCs Siemens. Al utilizar un diodo unipolar, debe respetarse la polaridad de la tensión de servicio.

1 Produkt

Nr kat. 918422 BVT AVD 24

GTIN / EAN 4013364149267, Nr taryfy celnej (EU): 85363010, Waga brutto: 109.10 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Tensión nominal DC: 24 V
Máxima tensión permisible de servicio dc: 35 V
Corriente nominal a 80 °C: 10 A
C2 Corriente nominal de descarga (8/20 µs) total: 2 kA

Producto DEHN
Tipo: BVT AVD 24
art. no.: 918422
o equivalente

Certyfikaty

Dane techniczne

Clase de descargador	W
Máxima tensión permisible de servicio dc (U_C )	35 V
Corriente nominal a 80 °C (I_L )	10 A
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	2 kA

Clase de descargador	W
Tensión nominal DC (U_N )	24 V
Máxima tensión permisible de servicio dc (U_C )	35 V
Corriente nominal a 80 °C (I_L )	10 A
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	1 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	2 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 70 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 500 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 50 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 450 V
Capacidad hilo-hilo (C)	≤ 7 nF
Capacidad hilo-PG (C)	≤ 1,5 nF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tornillo / tornillo
Sección de conexión (rígido)	0,5-6,0 mm²
Sección de conexión (flexible)	0,5-4,0 mm²
Par de apriete (terminales)	0,8 Nm
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21

Produkt 918422 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 918422.

Idź do sklepu internetowego

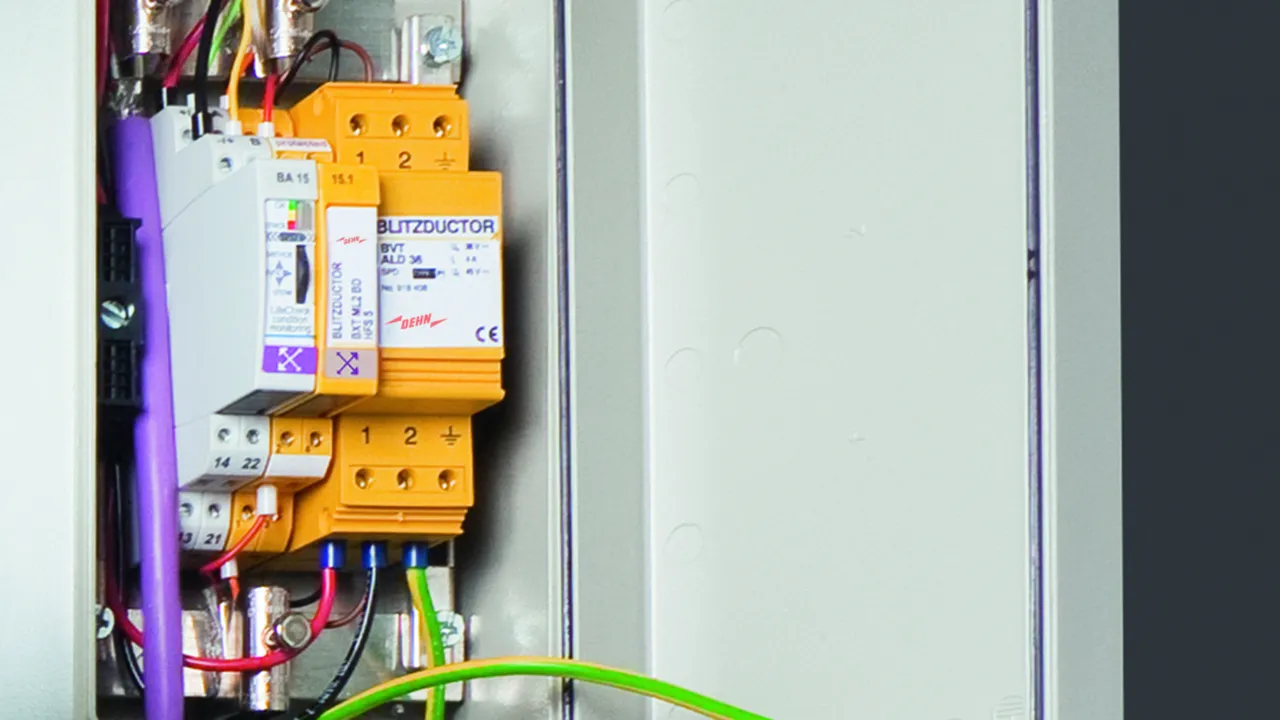

BVT ALD

Descargador combinado de corrientes de rayo y sobretensiones, coordinado energéticamente para protección de sistemas de alimentación DC sin referencia a tierra para montaje sobre carril DIN.

2 Produkty

Nr kat. 918408 BVT ALD 36

GTIN / EAN 4013364125292, Nr taryfy celnej (EU): 85363010, Waga brutto: 122.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Tensión nominal DC: 36 V
Máxima tensión permisible de servicio dc: 45 V
Corriente nominal a 80 °C: 4 A
Corriente nominal a 45 °C: 7 A
C2 Corriente nominal de descarga (8/20 µs) total: 20 kA

Producto DEHN
Tipo: BVT ALD 36
art. no.: 918408
o equivalente

Certyfikaty

Dane techniczne

Clase de descargador	M
Máxima tensión permisible de servicio dc (U_C )	45 V
Corriente nominal a 80 °C (I_L )	4 A
Corriente nominal a 45 °C (I_L )	7 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	20 kA
Resistencia serie por hilo	22 µH
Certificaciones	UL

Clase de descargador	M
Tensión nominal DC (U_N )	36 V
Máxima tensión permisible de servicio dc (U_C )	45 V
Corriente nominal a 80 °C (I_L )	4 A
Corriente nominal a 45 °C (I_L )	7 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	20 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 80 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 1000 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 60 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 650 V
Resistencia serie por hilo	22 µH
Capacidad hilo-hilo (C)	≤ 1,5 nF
Capacidad hilo-PG (C)	≤ 100 pF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tornillo / tornillo
Sección de conexión (rígido)	0,5-6,0 mm²
Sección de conexión (flexible)	0,5-4,0 mm²
Par de apriete (terminales)	0,8 Nm
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones	UL

Produkt 918408 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 918408.

Idź do sklepu internetowego

Nr kat. 918409 BVT ALD 60

GTIN / EAN 4013364146709, Nr taryfy celnej (EU): 85363010, Waga brutto: 122.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Tensión nominal DC: 60 V
Máxima tensión permisible de servicio dc: 65 V
Corriente nominal a 80 °C: 4 A
Corriente nominal a 45 °C: 7 A
C2 Corriente nominal de descarga (8/20 µs) total: 20 kA

Producto DEHN
Tipo: BVT ALD 60
art. no.: 918409
o equivalente

Certyfikaty

Dane techniczne

Clase de descargador	M
Máxima tensión permisible de servicio dc (U_C )	65 V
Corriente nominal a 80 °C (I_L )	4 A
Corriente nominal a 45 °C (I_L )	7 A
Fusible previo de	U_N ≥ 45 V y I_L ≥ 1 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	20 kA
Resistencia serie por hilo	22 µH
Certificaciones	UL

Clase de descargador	M
Tensión nominal DC (U_N )	60 V
Máxima tensión permisible de servicio dc (U_C )	65 V
Corriente nominal a 80 °C (I_L )	4 A
Corriente nominal a 45 °C (I_L )	7 A
Fusible previo de	U_N ≥ 45 V y I_L ≥ 1 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	20 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 120 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 1000 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 90 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 650 V
Resistencia serie por hilo	22 µH
Capacidad hilo-hilo (C)	≤ 1,0 nF
Capacidad hilo-PG (C)	≤ 100 pF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tornillo / tornillo
Sección de conexión (rígido)	0,5-6,0 mm²
Sección de conexión (flexible)	0,5-4,0 mm²
Par de apriete (terminales)	0,8 Nm
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones	UL

Produkt 918409 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 918409.

Idź do sklepu internetowego

BVT TC

Descargador de sobretensiones coordinado energéticamente libre de corriente de fuga para lineas a/b, ISDN U_k0 o ADSL con conectores RJ45 y bornas atornillables adicionales. Los pines de los conectores RJ45 son compatibles con conectores RJ11/12. Las bornas atonillables paralelas son más robustas que los conectores RJ45 y elevan la corriente nominal de descarga a 10 kA.

1 Produkt

Nr kat. 918411 BVT TC 1

GTIN / EAN 4013364093133, Nr taryfy celnej (EU): 85363010, Waga brutto: 110.90 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Máxima tensión permisible de servicio dc: 170 V
Corriente nominal: 0,2 A
C2 Corriente nominal de descarga (8/20 µs) total: 5 kA

Producto DEHN
Tipo: BVT TC 1
art. no.: 918411
o equivalente

Certyfikaty

Dane techniczne

Clase de descargador	R
Máxima tensión permisible de servicio dc (U_C )	170 V
Corriente nominal (I_L )	0,2 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	5 kA
Resistencia serie por hilo	4,7 ohmios
Frecuencia límite hilo-hilo (f_G )	17 MHz

Clase de descargador	R
Tensión nominal (U_N )	130 V
Máxima tensión permisible de servicio dc (U_C )	170 V
Corriente nominal (I_L )	0,2 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	5 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 275 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 240 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Resistencia serie por hilo	4,7 ohmios
Frecuencia límite hilo-hilo (f_G )	17 MHz
Capacidad hilo-hilo (C)	≤ 300 pF
Capacidad hilo-PG (C)	≤ 15 pF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 10
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	RJ45 o terminales / RJ45 o terminales
Pines	4/5
Sección de conexión (rígido)	0,08-2,5 mm²
Sección de conexión (flexible)	0,08-2,5 mm²
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21

Produkt 918411 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 918411.

Idź do sklepu internetowego

BVT KKS ALD

Descargador combinado energéticamente coordinado para la protección del rectificador en el circuito de protección (color rojo). Contacto de señalización a distancia enchufable (contacto abierto) para la indicación de descargas (vigilancia térmica de los varistores). Se recomienda su instalación en una carcasa de chapa de acero. Pro el control capacitivo se alcanza un bajo impulso de la tensión de cebado.

1 Produkt

Nr kat. 918420 BVT KKS ALD 75

GTIN / EAN 4013364094895, Nr taryfy celnej (EU): 85363010, Waga brutto: 229.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Máxima tensión permisible de servicio dc: 75 V
Corriente nominal: 12 A
C2 Corriente nominal de descarga (8/20 µs) total: 40 kA

Producto DEHN
Tipo: BVT KKS ALD 75
art. no.: 918420
o equivalente

Certyfikaty

Dane techniczne

Clase de descargador	M
Máxima tensión permisible de servicio dc (U_C )	75 V
Corriente nominal (I_L )	12 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	3,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	7 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	40 kA
Resistencia serie por hilo	5 µH
Frecuencia límite hilo-hilo (f_G )	1 MHz
Contacto de señalización a distancia	contacto normalmente cerrado

Clase de descargador	M
Tensión nominal (U_N )	70 V
Máxima tensión permisible de servicio dc (U_C )	75 V
Corriente nominal (I_L )	12 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	3,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	7 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	40 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 420 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 420 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 370 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 370 V
Resistencia serie por hilo	5 µH
Frecuencia límite hilo-hilo (f_G )	1 MHz
Capacidad hilo-hilo (C)	≤ 2 nF
Capacidad hilo-PG (C)	≤ 2 nF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tonillo / tornillo
Sección de conexión (rígido)	0,5-6 mm²
Sección de conexión (flexible)	0,5-4 mm²
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	rojo
Norma de ensayo	IEC 61643-21 / EN 61643-21
Contacto de señalización a distancia	contacto normalmente cerrado
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Potencia de conmutación AC	250 V / 0,5 A
Sección de conexión para contacto de señalización remoto	máx. 1,5 mm²

Produkt 918420 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 918420.

Idź do sklepu internetowego

BVT KKS APD

Descargador combinado energéticamente coordinado para la protección del circuito de medida de la tensión (color amarillo). Contacto de señalización a distancia enchufable (contacto abierto) para la indicación de sobrecarga (control térmico de los circuitos del descargador). Se recomienda su instalación en carcasas de chapa de acero. Por el control capacitivo, se alcanza un bajo impulso de la tensión de cebado.

1 Produkt

Nr kat. 918421 BVT KKS APD 36

GTIN / EAN 4013364094901, Nr taryfy celnej (EU): 85363010, Waga brutto: 130.30 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Máxima tensión permisible de servicio dc: 36,8 V
Corriente nominal: 0,05 A
C2 Corriente nominal de descarga (8/20 µs) total: 40 kA

Producto DEHN
Tipo: BVT KKS APD 36
art. no.: 918421
o equivalente

Certyfikaty

Dane techniczne

Clase de descargador	M
Máxima tensión permisible de servicio dc (U_C )	36,8 V
Corriente nominal (I_L )	0,05 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	3,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	7 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	40 kA
Resistencia serie por hilo	55 ohmios
Contacto de señalización a distancia	contacto normalmente cerrado

Clase de descargador	M
Tensión nominal (U_N )	36 V
Máxima tensión permisible de servicio dc (U_C )	36,8 V
Corriente nominal (I_L )	0,05 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	3,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	7 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	40 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 65 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 800 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 48 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Resistencia serie por hilo	55 ohmios
Frecuencia límite hilo-hilo (f_G )	4 dB para 1 MHz (100 Ω)
Capacidad hilo-hilo (C)	≤ 1 nF
Capacidad hilo-PG (C)	≤ 10 pF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tonillo / tornillo
Sección de conexión (rígido)	0,5-6 mm²
Sección de conexión (flexible)	0,5-4 mm²
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21
Contacto de señalización a distancia	contacto normalmente cerrado
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Potencia de conmutación AC	250 V / 0,5 A
Sección de conexión para contacto de señalización remoto	máx. 1,5 mm²

Produkt 918421 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 918421.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

BLITZDUCTOR VT

Szczegóły
