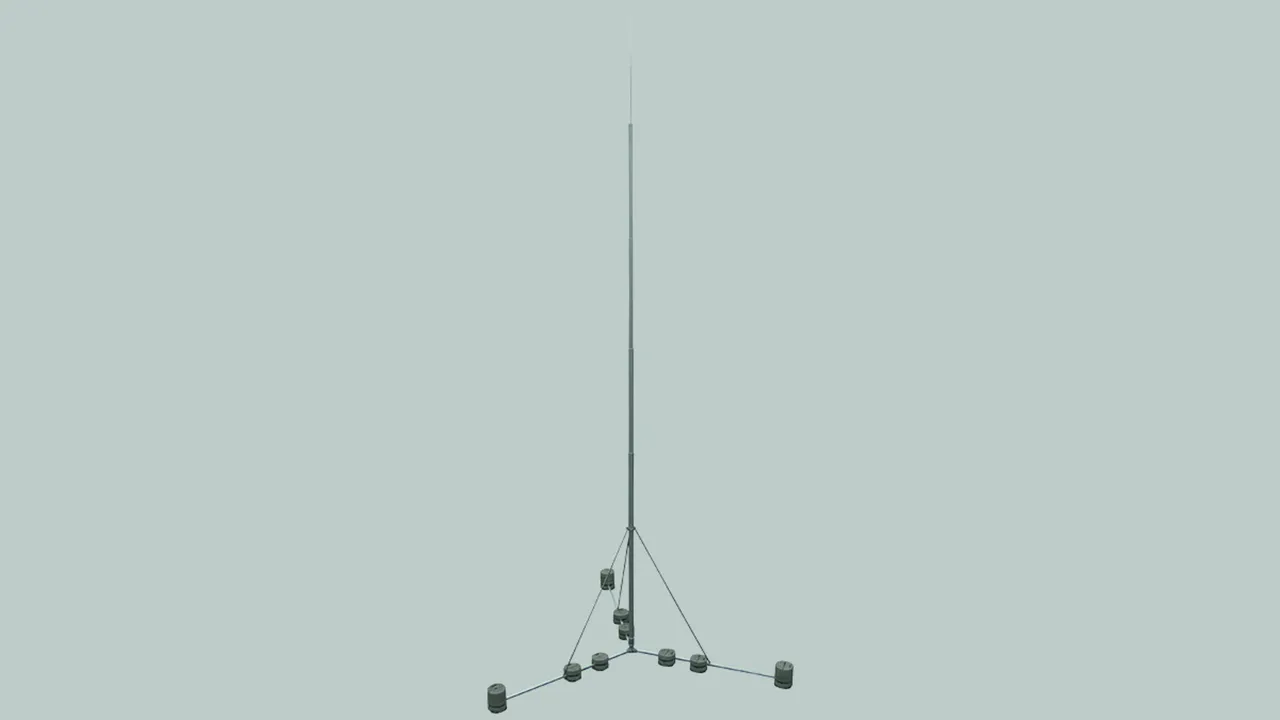

Varillas captadoras autosoportadas de 12 hasta 14 m

Con trípode plegable para la protección de estructuras en cubierta o para instalación encima del suelo sólido sin trabajos de fijación, adaptada a la inclinación del tejado hasta máx. 5°.

El zócalo de hormigón apilable (Art. Nr. 102 010) y la placa protectora (Art. Nr. 102 050) deben pedirse por separado.

Los tubos rebajados deben meterse y seguidamente tornillarse.
La longitud de transporte es aprox. 4500 mm.

Componentes:
Tubo de aluminio rebajado:
– Tubo Ø100 x 5 mm, longitud aprox. 4000 mm
– Tubo Ø90 x 3 mm, longitud aprox. 2000 mm
– Tubo Ø80 x 3 mm + Ø70 x 3 mm, longitud aprox. 2000 mm cada
– Opc. tubo Ø40 x 5 mm, longitud aprox. 2000 mm
– Varilla captadora de Al
– Caballete doble para conductores Rd 6-10 mm
– Trípode para zócalos de hormigón con técnica de cuña incl. puntales (INOX) 20 x 20 x 2 mm

Nota: Los pesos del techo permisibles tienen que tenerse en cuenta y, si necesario, hay que consultar el constructor del edificio.

Altura libre de 12 m

1 Produkt

Nr kat. 105922 FS D100 10 12M AL DBS STTZN

GTIN / EAN 4013364240520, Nr taryfy celnej (EU): 85389099, Waga brutto: 97.42 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Varilla captadora autosoportada con altura de 12 m
Varilla captadora autosoportada de 12 m
con trípode plegable
para protección de estructuras en cubierta mayores
o para su montaje sobre suelo sólido sin
trabajos de fijación. Con adaptación a una pendiente de cubierta
de máx. 5°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 170 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y
la placa protectora (ref. 102 050) deben pedirse por separado
Altura: 12000 mm
Radio: 3000 mm
Máx. velocidad del viento con 18 zócalos de 17 kg: 129 km/h
Máx. velocidad del viento con 21 zócalos de 17 kg: 149 km/h
Máx. velocidad del viento con 24 zócalos de 17 kg: 170 km/h
Espacio necesario para el trípode: 4920 x 5640 mm
Material del trípode: St/tZn
Material del mástil captador/de la varilla captadora: Al
Norma: EN 62561-(1+2)
Peso de tejado con 18 zócalos de 17 kg: aprox. 420 kg
Peso de tejado con 21 zócalos de 17 kg: aprox. 475 kg
Peso de tejado con 24 zócalos de 17 kg: aprox. 525 kg

Producto DEHN
Tipo: FS D100 10 12M AL DBS STTZN
art. no.: 105922
o equivalente

Certyfikaty



Dane techniczne

Altura 12000 mm
Radio 3000 mm
Máx. velocidad del viento con 18 zócalos de 17 kg 129 km/h
Máx. velocidad del viento con 21 zócalos de 17 kg 149 km/h
Máx. velocidad del viento con 24 zócalos de 17 kg 170 km/h
Espacio necesario para el trípode 4920 x 5640 mm
Material del trípode St/tZn
Material del mástil captador/de la varilla captadora Al
Norma EN 62561-(1+2)
Peso de tejado con 18 zócalos de 17 kg aprox. 420 kg
Peso de tejado con 21 zócalos de 17 kg aprox. 475 kg
Peso de tejado con 24 zócalos de 17 kg aprox. 525 kg

Produkt 105922 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105922.

Idź do sklepu internetowego

Altura libre de 13 m

1 Produkt

Nr kat. 105923 FS D100 10 13M AL DBS STTZN

GTIN / EAN 4013364242081, Nr taryfy celnej (EU): 85389099, Waga brutto: 98.42 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Varilla captadora autosoportada con altura de 13 m
Varilla captadora autosoportada de 13 m
con trípode plegable
para protección de estructuras en cubierta mayores
o para su montaje sobre suelo sólido sin
trabajos de fijación. Con adaptación a una pendiente de cubierta
de máx. 5°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 149 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y
la placa protectora (ref. 102 050) deben pedirse por separado
Altura: 13000 mm
Radio: 3000 mm
Máx. velocidad del viento con 18 zócalos de 17 kg: 124 km/h
Máx. velocidad del viento con 21 zócalos de 17 kg: 137 km/h
Máx. velocidad del viento con 24 zócalos de 17 kg: 149 km/h
Espacio necesario para el trípode: 4920 x 5640 mm
Material del trípode: St/tZn
Material del mástil captador/de la varilla captadora: Al
Norma: EN 62561-(1+2)
Peso de tejado con 18 zócalos de 17 kg: aprox. 421 kg
Peso de tejado con 21 zócalos de 17 kg: aprox. 476 kg
Peso de tejado con 24 zócalos de 17 kg: aprox. 526 kg

Producto DEHN
Tipo: FS D100 10 13M AL DBS STTZN
art. no.: 105923
o equivalente

Certyfikaty



Dane techniczne

Altura 13000 mm
Radio 3000 mm
Máx. velocidad del viento con 18 zócalos de 17 kg 124 km/h
Máx. velocidad del viento con 21 zócalos de 17 kg 137 km/h
Máx. velocidad del viento con 24 zócalos de 17 kg 149 km/h
Espacio necesario para el trípode 4920 x 5640 mm
Material del trípode St/tZn
Material del mástil captador/de la varilla captadora Al
Norma EN 62561-(1+2)
Peso de tejado con 18 zócalos de 17 kg aprox. 421 kg
Peso de tejado con 21 zócalos de 17 kg aprox. 476 kg
Peso de tejado con 24 zócalos de 17 kg aprox. 526 kg

Produkt 105923 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105923.

Idź do sklepu internetowego

Altura libre de 14 m

1 Produkt

Nr kat. 105924 FS D100 10 14M AL DBS STTZN

GTIN / EAN 4013364242104, Nr taryfy celnej (EU): 85389099, Waga brutto: 103.42 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Varilla captadora autosoportada con altura de 14 m
Varilla captadora autosoportada de 14 m con
trípode plegable
para protección de estructuras en cubierta mayores
o para su montaje sobre suelo sólido sin
trabajos de fijación. Con adaptación a una pendiente de cubierta
de máx. 5°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 145 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y
la placa protectora (ref. 102 050) deben pedirse por separado
Altura: 14000 mm
Radio: 3000 mm
Máx. velocidad del viento con 18 zócalos de 17 kg: 117 km/h
Máx. velocidad del viento con 21 zócalos de 17 kg: 132 km/h
Máx. velocidad del viento con 24 zócalos de 17 kg: 145 km/h
Espacio necesario para el trípode: 4920 x 5640 mm
Material del trípode: St/tZn
Material del mástil captador/de la varilla captadora: Al
Norma: EN 62561-(1+2)
Peso de tejado con 18 zócalos de 17 kg: aprox. 430 kg
Peso de tejado con 21 zócalos de 17 kg: aprox. 481 kg
Peso de tejado con 24 zócalos de 17 kg: aprox. 532 kg

Producto DEHN
Tipo: FS D100 10 14M AL DBS STTZN
art. no.: 105924
o equivalente

Certyfikaty



Dane techniczne

Altura 14000 mm
Radio 3000 mm
Máx. velocidad del viento con 18 zócalos de 17 kg 117 km/h
Máx. velocidad del viento con 21 zócalos de 17 kg 132 km/h
Máx. velocidad del viento con 24 zócalos de 17 kg 145 km/h
Espacio necesario para el trípode 4920 x 5640 mm
Material del trípode St/tZn
Material del mástil captador/de la varilla captadora Al
Norma EN 62561-(1+2)
Peso de tejado con 18 zócalos de 17 kg aprox. 430 kg
Peso de tejado con 21 zócalos de 17 kg aprox. 481 kg
Peso de tejado con 24 zócalos de 17 kg aprox. 532 kg
