SBKW

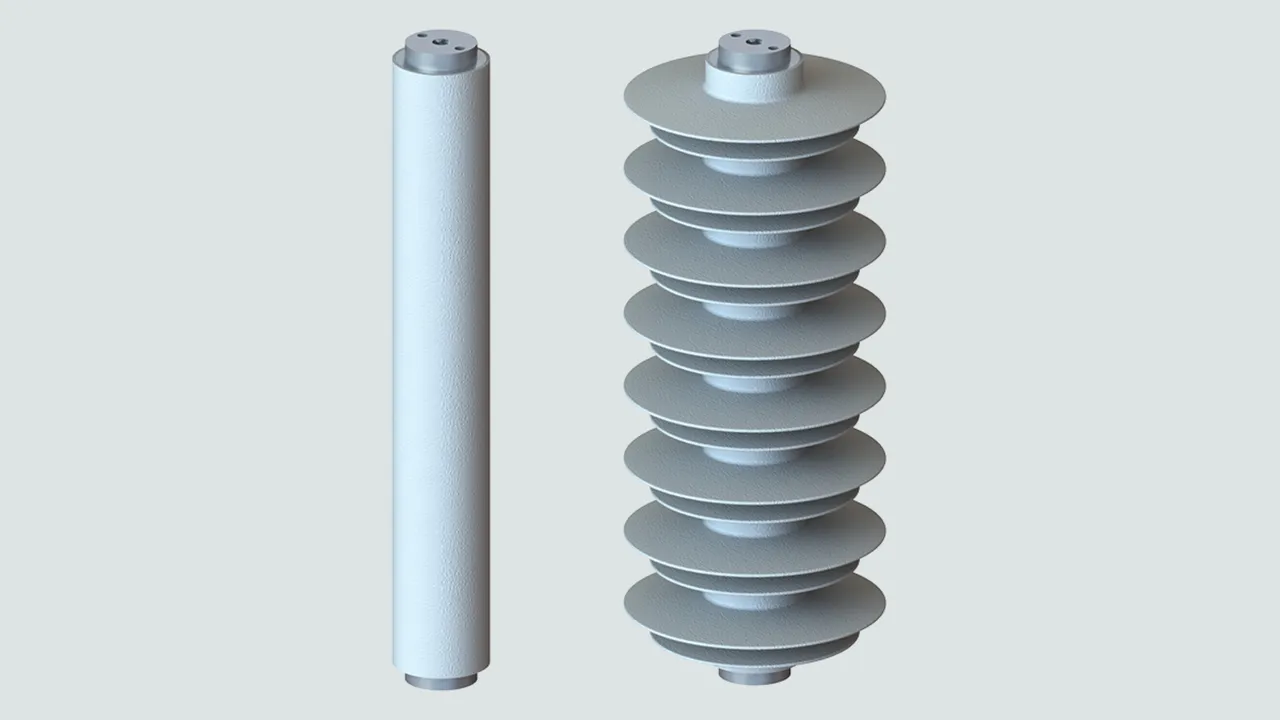

  • Descargador de óxido metálico para redes de media tensión hasta 60 kV
  • Tipo de descargador de media tensión en altura DH
  • Corriente nominal de descarga 10 kA (8/20 µs)
  • Corriente de cortocircuito nominal 63 kA
  • Resistencia a alta corriente 100 kA (4/10 µs)
  • Para aplicaciones de interior y exterior
  • Carcasa de silicona reticulada a alta temperatura (HTV)
  • Propiedades óptimas en condiciones de suciedad
  • Máxima resistencia mecánica a la flexión
  • Comportamiento a prueba de rotura en caso de sobrecargas

SBKW ... DH-I-0

19 Produkty

Nr kat. 990401 SBKW 3/DH-I-0

GTIN / EAN 4013364537255, Nr taryfy celnej (EU): 85354000, Waga brutto: 1.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 3/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión en altura DH
Tensión de dimensionamiento: 3 kV AC
Tensión de servicio: 2,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 8 kV
Altura: 120 mm

Producto DEHN
Tipo: SBKW 3/DH-I-0
art. no.: 990401
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 3 kV
Tensión de servicio AC (Uc ) 2,4 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 8,0 kV
Altura (h) 120 mm
Vía de fuga (mín.) 103 mm

Produkt 990401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990401.

Idź do sklepu internetowego

Nr kat. 990402 SBKW 6/DH-I-0

GTIN / EAN 4013364537330, Nr taryfy celnej (EU): 85354000, Waga brutto: 1.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 6/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión en altura DH
Tensión de dimensionamiento: 6 kV AC
Tensión de servicio: 4,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 16,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 6/DH-I-0
art. no.: 990402
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 6 kV
Tensión de servicio AC (Uc ) 4,8 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 16,1 kV
Altura (h) 164 mm
Vía de fuga (mín.) 147 mm

Produkt 990402 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990402.

Idź do sklepu internetowego

Nr kat. 990403 SBKW 9/DH-I-0

GTIN / EAN 4013364537323, Nr taryfy celnej (EU): 85354000, Waga brutto: 1.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 9/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 9 kV AC
Tensión de servicio: 7,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 24,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 9/DH-I-0
art. no.: 990403
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 9 kV
Tensión de servicio AC (Uc ) 7,2 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 24,1 kV
Altura (h) 164 mm
Vía de fuga (mín.) 147 mm

Produkt 990403 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990403.

Idź do sklepu internetowego

Nr kat. 990404 SBKW 12/DH-I-0

GTIN / EAN 4013364537347, Nr taryfy celnej (EU): 85354000, Waga brutto: 1.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 12/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 12 kV AC
Tensión de servicio: 9,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 32,1 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 12/DH-I-0
art. no.: 990404
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 12 kV
Tensión de servicio AC (Uc ) 9,6 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 32,1 kV
Altura (h) 208 mm
Vía de fuga (mín.) 191 mm

Produkt 990404 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990404.

Idź do sklepu internetowego

Nr kat. 990405 SBKW 15/DH-I-0

GTIN / EAN 4013364537354, Nr taryfy celnej (EU): 85354000, Waga brutto: 1.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 15/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 15 kV AC
Tensión de servicio: 12 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 40 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 15/DH-I-0
art. no.: 990405
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 15 kV
Tensión de servicio AC (Uc ) 12,0 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 40,0 kV
Altura (h) 208 mm
Vía de fuga (mín.) 191 mm

Produkt 990405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990405.

Idź do sklepu internetowego

Nr kat. 990406 SBKW 18/DH-I-0

GTIN / EAN 4013364537378, Nr taryfy celnej (EU): 85354000, Waga brutto: 2.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 18/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 18 kV AC
Tensión de servicio: 14,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 48,2 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 18/DH-I-0
art. no.: 990406
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 18 kV
Tensión de servicio AC (Uc ) 14,4 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 48,2 kV
Altura (h) 208 mm
Vía de fuga (mín.) 191 mm

Produkt 990406 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990406.

Idź do sklepu internetowego

Nr kat. 990407 SBKW 21/DH-I-0

GTIN / EAN 4013364537385, Nr taryfy celnej (EU): 85354000, Waga brutto: 2.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 21/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 21 kV AC
Tensión de servicio: 6,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 56,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 21/DH-I-0
art. no.: 990407
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 21 kV
Tensión de servicio AC (Uc ) 16,8 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 56,2 kV
Altura (h) 252 mm
Vía de fuga (mín.) 235 mm

Produkt 990407 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990407.

Idź do sklepu internetowego

Nr kat. 990408 SBKW 24/DH-I-0

GTIN / EAN 4013364537408, Nr taryfy celnej (EU): 85354000, Waga brutto: 2.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 24/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 24 kV AC
Tensión de servicio: 29,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 64,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 24/DH-I-0
art. no.: 990408
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 24 kV
Tensión de servicio AC (Uc ) 19,2 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 64,2 kV
Altura (h) 252 mm
Vía de fuga (mín.) 235 mm

Produkt 990408 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990408.

Idź do sklepu internetowego

Nr kat. 990409 SBKW 27/DH-I-0

GTIN / EAN 4013364537415, Nr taryfy celnej (EU): 85354000, Waga brutto: 2.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 27/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 27 kV AC
Tensión de servicio: 21,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 72,2 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 27/DH-I-0
art. no.: 990409
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 27 kV
Tensión de servicio AC (Uc ) 21,6 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 72,2 kV
Altura (h) 296 mm
Vía de fuga (mín.) 279 mm

Produkt 990409 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990409.

Idź do sklepu internetowego

Nr kat. 990410 SBKW 30/DH-I-0

GTIN / EAN 4013364537422, Nr taryfy celnej (EU): 85354000, Waga brutto: 2.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 30/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 30 kV AC
Tensión de servicio: 24 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 80 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 30/DH-I-0
art. no.: 990410
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 30 kV
Tensión de servicio AC (Uc ) 24,0 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 80,0 kV
Altura (h) 296 mm
Vía de fuga (mín.) 279 mm

Produkt 990410 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990410.

Idź do sklepu internetowego

Nr kat. 990412 SBKW 33/DH-I-0

GTIN / EAN 4013364537446, Nr taryfy celnej (EU): 85354000, Waga brutto: 3.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 33/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 33 kV AC
Tensión de servicio: 26,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 88 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 33/DH-I-0
art. no.: 990412
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 33 kV
Tensión de servicio AC (Uc ) 26,4 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 88,0 kV
Altura (h) 340 mm
Vía de fuga (mín.) 323 mm

Produkt 990412 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990412.

Idź do sklepu internetowego

Nr kat. 990413 SBKW 36/DH-I-0

GTIN / EAN 4013364537453, Nr taryfy celnej (EU): 85354000, Waga brutto: 3.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 36/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 36 kV AC
Tensión de servicio: 28,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 96,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 36/DH-I-0
art. no.: 990413
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 36 kV
Tensión de servicio AC (Uc ) 28,8 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 96,3 kV
Altura (h) 340 mm
Vía de fuga (mín.) 323 mm

Produkt 990413 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990413.

Idź do sklepu internetowego

Nr kat. 990414 SBKW 39/DH-I-0

GTIN / EAN 4013364537477, Nr taryfy celnej (EU): 85354000, Waga brutto: 3.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 39/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 39 kV AC
Tensión de servicio: 31,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 104,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 39/DH-I-0
art. no.: 990414
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 39 kV
Tensión de servicio AC (Uc ) 31,2 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 104,3 kV
Altura (h) 340 mm
Vía de fuga (mín.) 323 mm

Produkt 990414 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990414.

Idź do sklepu internetowego

Nr kat. 990415 SBKW 42/DH-I-0

GTIN / EAN 4013364537484, Nr taryfy celnej (EU): 85354000, Waga brutto: 3.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 42/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 42 kV AC
Tensión de servicio: 33,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 112,4 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 42/DH-I-0
art. no.: 990415
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 42 kV
Tensión de servicio AC (Uc ) 33,6 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 112,4 kV
Altura (h) 384 mm
Vía de fuga (mín.) 367 mm

Produkt 990415 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990415.

Idź do sklepu internetowego

Nr kat. 990416 SBKW 45/DH-I-0

GTIN / EAN 4013364537491, Nr taryfy celnej (EU): 85354000, Waga brutto: 3.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 45/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 45 kV AC
Tensión de servicio: 36 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 120 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 45/DH-I-0
art. no.: 990416
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 45 kV
Tensión de servicio AC (Uc ) 36,0 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 120,0 kV
Altura (h) 384 mm
Vía de fuga (mín.) 367 mm

Produkt 990416 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990416.

Idź do sklepu internetowego

Nr kat. 990417 SBKW 48/DH-I-0

GTIN / EAN 4013364537514, Nr taryfy celnej (EU): 85354000, Waga brutto: 3.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 48/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 48 kV AC
Tensión de servicio: 38,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 128,4 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 48/DH-I-0
art. no.: 990417
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 48 kV
Tensión de servicio AC (Uc ) 38,4 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 128,4 kV
Altura (h) 428 mm
Vía de fuga (mín.) 411 mm

Produkt 990417 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990417.

Idź do sklepu internetowego

Nr kat. 990418 SBKW 51/DH-I-0

GTIN / EAN 4013364537538, Nr taryfy celnej (EU): 85354000, Waga brutto: 4.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 51/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 51 kV AC
Tensión de servicio: 41 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 137 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 51/DH-I-0
art. no.: 990418
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 51 kV
Tensión de servicio AC (Uc ) 41 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 137 kV
Altura (h) 428 mm
Vía de fuga (mín.) 411 mm

Produkt 990418 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990418.

Idź do sklepu internetowego

Nr kat. 990419 SBKW 54/DH-I-0

GTIN / EAN 4013364537545, Nr taryfy celnej (EU): 85354000, Waga brutto: 4.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 54/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 54 kV AC
Tensión de servicio: 43 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 145 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 54/DH-I-0
art. no.: 990419
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 54 kV
Tensión de servicio AC (Uc ) 43 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 145 kV
Altura (h) 428 mm
Vía de fuga (mín.) 411 mm

Produkt 990419 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990419.

Idź do sklepu internetowego

Nr kat. 990421 SBKW 60/DH-I-0

GTIN / EAN 4013364537569, Nr taryfy celnej (EU): 85354000, Waga brutto: 4.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 60/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 60 kV AC
Tensión de servicio: 48 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 160 kV
Altura: 470 mm

Producto DEHN
Tipo: SBKW 60/DH-I-0
art. no.: 990421
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 60 kV
Tensión de servicio AC (Uc ) 48 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 160 kV
Altura (h) 470 mm
Vía de fuga (mín.) 453 mm

Produkt 990421 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990421.

Idź do sklepu internetowego

SBKW ... DH-I

19 Produkty

Nr kat. 990501 SBKW 3/DH-I

GTIN / EAN 4013364537613, Nr taryfy celnej (EU): 85354000, Waga brutto: 1.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 3/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 3 kV AC
Tensión de servicio: 2,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 8 kV
Altura: 120 mm

Producto DEHN
Tipo: SBKW 3/DH-I
art. no.: 990501
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 3 kV
Tensión de servicio AC (Uc ) 2,4 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 8,0 kV
Altura (h) 120 mm
Vía de fuga (mín.) 387 mm

Produkt 990501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990501.

Idź do sklepu internetowego

Nr kat. 990502 SBKW 6/DH-I

GTIN / EAN 4013364537620, Nr taryfy celnej (EU): 85354000, Waga brutto: 1.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 6/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 6 kV AC
Tensión de servicio: 4,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 16,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 6/DH-I
art. no.: 990502
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 6 kV
Tensión de servicio AC (Uc ) 4,8 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 16,1 kV
Altura (h) 164 mm
Vía de fuga (mín.) 574 mm

Produkt 990502 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990502.

Idź do sklepu internetowego

Nr kat. 990503 SBKW 9/DH-I

GTIN / EAN 4013364537644, Nr taryfy celnej (EU): 85354000, Waga brutto: 1.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 9/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 9 kV AC
Tensión de servicio: 7,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 24,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 9/DH-I
art. no.: 990503
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 9 kV
Tensión de servicio AC (Uc ) 7,2 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 24,1 kV
Altura (h) 164 mm
Vía de fuga (mín.) 574 mm

Produkt 990503 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990503.

Idź do sklepu internetowego

Nr kat. 990504 SBKW 12/DH-I

GTIN / EAN 4013364537781, Nr taryfy celnej (EU): 85354000, Waga brutto: 1.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 12/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 12 kV AC
Tensión de servicio: 9,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 32,1 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 12/DH-I
art. no.: 990504
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 12 kV
Tensión de servicio AC (Uc ) 9,6 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 32,1 kV
Altura (h) 208 mm
Vía de fuga (mín.) 762 mm

Produkt 990504 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990504.

Idź do sklepu internetowego

Nr kat. 990505 SBKW 15/DH-I

GTIN / EAN 4013364537798, Nr taryfy celnej (EU): 85354000, Waga brutto: 2.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 15/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 15 kV AC
Tensión de servicio: 12 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 40 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 15/DH-I
art. no.: 990505
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 15 kV
Tensión de servicio AC (Uc ) 12,0 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 40,0 kV
Altura (h) 208 mm
Vía de fuga (mín.) 762 mm

Produkt 990505 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990505.

Idź do sklepu internetowego

Nr kat. 990506 SBKW 18/DH-I

GTIN / EAN 4013364537804, Nr taryfy celnej (EU): 85354000, Waga brutto: 2.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 18/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 18 kV AC
Tensión de servicio: 14,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 48,2 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 18/DH-I
art. no.: 990506
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 18 kV
Tensión de servicio AC (Uc ) 14,4 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 48,2 kV
Altura (h) 208 mm
Vía de fuga (mín.) 762 mm

Produkt 990506 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990506.

Idź do sklepu internetowego

Nr kat. 990507 SBKW 21/DH-I

GTIN / EAN 4013364537811, Nr taryfy celnej (EU): 85354000, Waga brutto: 3.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 21/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 21 kV AC
Tensión de servicio: 16,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 56,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 21/DH-I
art. no.: 990507
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 21 kV
Tensión de servicio AC (Uc ) 16,8 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 56,2 kV
Altura (h) 252 mm
Vía de fuga (mín.) 950 mm

Produkt 990507 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990507.

Idź do sklepu internetowego

Nr kat. 990508 SBKW 24/DH-I

GTIN / EAN 4013364543225, Nr taryfy celnej (EU): 85354000, Waga brutto: 3.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 24/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 24 kV AC
Tensión de servicio: 29,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 64,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 24/DH-I
art. no.: 990508
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 24 kV
Tensión de servicio AC (Uc ) 19,2 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 64,2 kV
Altura (h) 252 mm
Vía de fuga (mín.) 950 mm

Produkt 990508 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990508.

Idź do sklepu internetowego

Nr kat. 990509 SBKW 27/DH-I

GTIN / EAN 4013364537835, Nr taryfy celnej (EU): 85354000, Waga brutto: 3.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 27/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 27 kV AC
Tensión de servicio: 21,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 72,2 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 27/DH-I
art. no.: 990509
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 27 kV
Tensión de servicio AC (Uc ) 21,6 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 72,2 kV
Altura (h) 296 mm
Vía de fuga (mín.) 1137 mm

Produkt 990509 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990509.

Idź do sklepu internetowego

Nr kat. 990510 SBKW 30/DH-I

GTIN / EAN 4013364537842, Nr taryfy celnej (EU): 85354000, Waga brutto: 3.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 30/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 30 kV AC
Tensión de servicio: 24 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 80 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 30/DH-I
art. no.: 990510
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 30 kV
Tensión de servicio AC (Uc ) 24,0 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 80,0 kV
Altura (h) 296 mm
Vía de fuga (mín.) 1137 mm

Produkt 990510 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990510.

Idź do sklepu internetowego

Nr kat. 990512 SBKW 33/DH-I

GTIN / EAN 4013364538054, Nr taryfy celnej (EU): 85354000, Waga brutto: 4.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 33/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 33 kV AC
Tensión de servicio: 26,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 88 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 33/DH-I
art. no.: 990512
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 33 kV
Tensión de servicio AC (Uc ) 26,4 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 88,0 kV
Altura (h) 340 mm
Vía de fuga (mín.) 1325 mm

Produkt 990512 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990512.

Idź do sklepu internetowego

Nr kat. 990513 SBKW 36/DH-I

GTIN / EAN 4013364538061, Nr taryfy celnej (EU): 85354000, Waga brutto: 4.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 36/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 36 kV AC
Tensión de servicio: 28,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 96,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 36/DH-I
art. no.: 990513
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 36 kV
Tensión de servicio AC (Uc ) 28,8 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 96,3 kV
Altura (h) 340 mm
Vía de fuga (mín.) 1325 mm

Produkt 990513 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990513.

Idź do sklepu internetowego

Nr kat. 990514 SBKW 39/DH-I

GTIN / EAN 4013364538078, Nr taryfy celnej (EU): 85354000, Waga brutto: 4.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 39/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 39 kV AC
Tensión de servicio: 31,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 104,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 39/DH-I
art. no.: 990514
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 39 kV
Tensión de servicio AC (Uc ) 31,2 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 104,3 kV
Altura (h) 340 mm
Vía de fuga (mín.) 1325 mm

Produkt 990514 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990514.

Idź do sklepu internetowego

Nr kat. 990515 SBKW 42/DH-I

GTIN / EAN 4013364538092, Nr taryfy celnej (EU): 85354000, Waga brutto: 4.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 42/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 42 kV AC
Tensión de servicio: 33,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 112,4 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 42/DH-I
art. no.: 990515
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 42 kV
Tensión de servicio AC (Uc ) 33,6 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 112,4 kV
Altura (h) 384 mm
Vía de fuga (mín.) 1513 mm

Produkt 990515 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990515.

Idź do sklepu internetowego

Nr kat. 990516 SBKW 45/DH-I

GTIN / EAN 4013364538108, Nr taryfy celnej (EU): 85354000, Waga brutto: 4.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 45/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 45 kV AC
Tensión de servicio: 36 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 120 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 45/DH-I
art. no.: 990516
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 45 kV
Tensión de servicio AC (Uc ) 36,0 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 120,0 kV
Altura (h) 384 mm
Vía de fuga (mín.) 1513 mm

Produkt 990516 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990516.

Idź do sklepu internetowego

Nr kat. 990517 SBKW 48/DH-I

GTIN / EAN 4013364538115, Nr taryfy celnej (EU): 85354000, Waga brutto: 5.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 48/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 48 kV AC
Tensión de servicio: 38,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 128,4 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 48/DH-I
art. no.: 990517
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 48 kV
Tensión de servicio AC (Uc ) 38,4 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 128,4 kV
Altura (h) 428 mm
Vía de fuga (mín.) 1700 mm

Produkt 990517 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990517.

Idź do sklepu internetowego

Nr kat. 990518 SBKW 51/DH-I

GTIN / EAN 4013364538139, Nr taryfy celnej (EU): 85354000, Waga brutto: 5.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 51/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 51 kV AC
Tensión de servicio: 41 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 137 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 51/DH-I
art. no.: 990518
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 51 kV
Tensión de servicio AC (Uc ) 41 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 137 kV
Altura (h) 428 mm
Vía de fuga (mín.) 1700 mm

Produkt 990518 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990518.

Idź do sklepu internetowego

Nr kat. 990519 SBKW 54/DH-I

GTIN / EAN 4013364538160, Nr taryfy celnej (EU): 85354000, Waga brutto: 5.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 54/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 54 kV AC
Tensión de servicio: 43 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 145 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 54/DH-I
art. no.: 990519
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 54 kV
Tensión de servicio AC (Uc ) 43 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 145 kV
Altura (h) 428 mm
Vía de fuga (mín.) 1700 mm

Produkt 990519 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990519.

Idź do sklepu internetowego

Nr kat. 990521 SBKW 60/DH-I

GTIN / EAN 4013364538184, Nr taryfy celnej (EU): 85354000, Waga brutto: 6.00 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de media tensión SBKW 60/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 60 kV AC
Tensión de servicio: 48 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 160 kV
Altura: 470 mm

Producto DEHN
Tipo: SBKW 60/DH-I
art. no.: 990521
o equivalente



Dane techniczne

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador Media tensión en altura DH
Tensión de dimensionamiento AC (Ur ) 60 kV
Tensión de servicio AC (Uc ) 48 kV
Corriente de cortocircuito nominal (Isc ) 63 kA
Tensión residual a 10 kA (8/20 µs) (Upl ) 160 kV
Altura (h) 470 mm
Vía de fuga (mín.) 1886 mm

Produkt 990521 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 990521.

Idź do sklepu internetowego
Powrót na górę
