Phase Connecting Elements for Overhead Lines

For connecting the phase cables of single-pole and three-pole earthing and short-circuiting devices to overhead lines
With coupling aid for safe attachment on conductor cables
Easy coupling due to spring-loaded clamp
Anti-rotation protection type PK1 or PK2 and long threaded T pin shaft
Earthing and short-circuiting devices can be configured online via the earthing and short-circuiting configurator

Szczegóły

Clamp with long shaft and earthing stick with aluminium cone coupling.

lorem ipsum — Clamp with long shaft and earthing stick with aluminium cone coupling.

Crimped cable lug, type **PK1**:
Standard anti-rotation cable lug with cut-out.

Crimped cable lug, type **PK2**:
Cable lugs without cut-out for connecting parts from other manufacturers are available on request.

Phase screw clamp fitted with fixed coupling aid allows safe coupling.

Standard Phase Screw Clamp

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Produkty

Nr kat. 784201 PSK 4 30 SQL

GTIN / EAN 4013364006591, Nr taryfy celnej (EU): 85359000, Waga brutto: 880.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Produkt 784201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784201.

Idź do sklepu internetowego

Nr kat. 784301 PSK 10 65 SQL

GTIN / EAN 4013364006553, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.70 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Produkt 784301 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784301.

Idź do sklepu internetowego

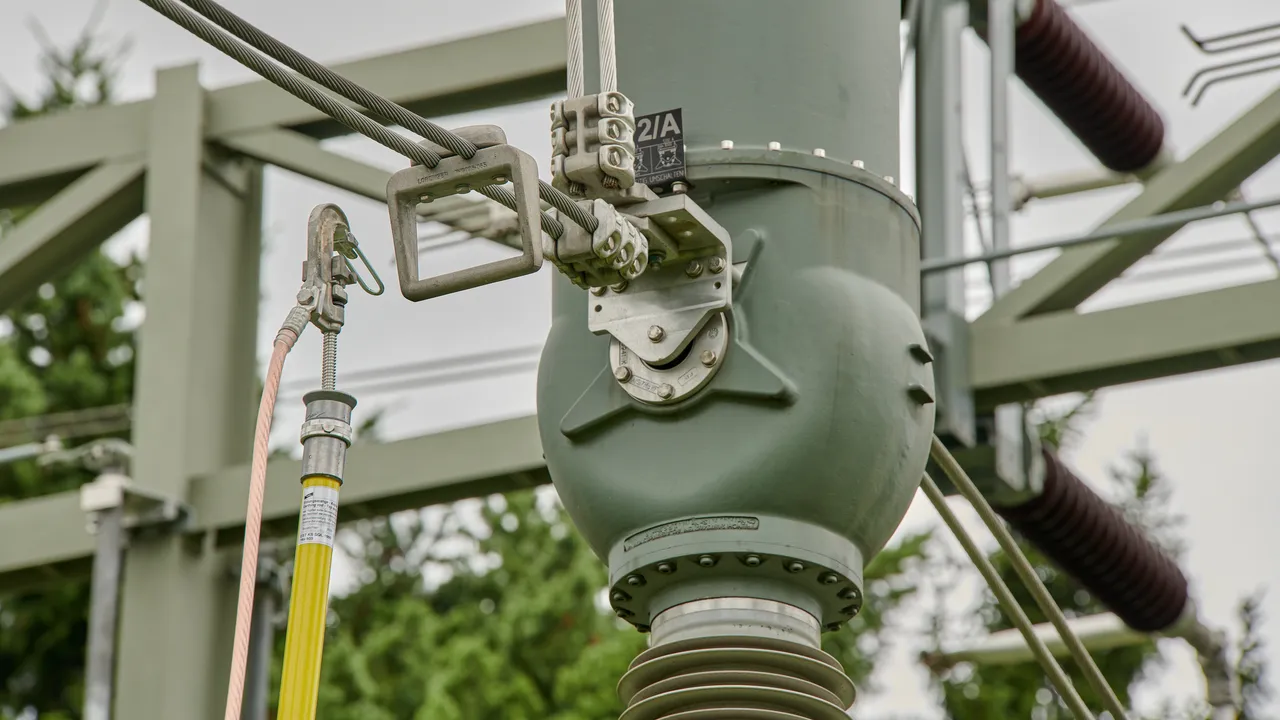

Phase Screw Clamp with Coupling Aid

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Produkty

Nr kat. 784401 PSK 4 30 SQL EH

GTIN / EAN 4013364006614, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.47 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

Produkt 784401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784401.

Idź do sklepu internetowego

Nr kat. 784501 PSK 10 65 SQL EH

GTIN / EAN 4013364006560, Nr taryfy celnej (EU): 85359000, Waga brutto: 2.12 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

Produkt 784501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784501.

Idź do sklepu internetowego

Spring-loaded Phase Screw Clamp

Easy coupling due to spring-loaded clamp.

1 Produkt

Nr kat. 784480 PSK FV 4 30 SQL

GTIN / EAN 4013364054479, Nr taryfy celnej (EU): 85359000, Waga brutto: 600.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Produkt 784480 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784480.

Idź do sklepu internetowego

Phase Screw Clamp with Wide Clamping Range

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Produkt

Nr kat. 784085 PSK 10 85 SQL

GTIN / EAN 4013364018686, Nr taryfy celnej (EU): 85359000, Waga brutto: 872.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Produkt 784085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784085.

Idź do sklepu internetowego

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Produkt

Nr kat. 769511 ESTC PSK 5000 SN7249

GTIN / EAN 4013364135055, Nr taryfy celnej (EU): 82055980, Waga brutto: 5.71 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
Material (insulating tube)	Glass-fibre reinforced polyester tube
Material (threaded coupling, star knob)	Aluminium alloy
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm
Diameter (stick)	43 mm

Produkt 769511 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769511.

Idź do sklepu internetowego

Phase Screw Clamp

Ideally suited for use in inclined positions.

1 Produkt

Nr kat. 784032 PSK 10 32 SQL

GTIN / EAN 4013364018679, Nr taryfy celnej (EU): 85359000, Waga brutto: 969.40 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Produkt 784032 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784032.

Idź do sklepu internetowego

Phase Screw Clamp with Safety Bow

Ideally suited for use in inclined positions.

1 Produkt

Nr kat. 784038 PSK 10 32 SQL SB

GTIN / EAN 4013364138452, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.01 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
Material (coupling aid)	StSt

Produkt 784038 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784038.

Idź do sklepu internetowego

Rigid Ball Head Cap

2 Produkty

Nr kat. 772314 KKH 20 SQL

GTIN / EAN 4013364080171, Nr taryfy celnej (EU): 85359000, Waga brutto: 446.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

For fixed ball point Ø	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

For fixed ball point Ø	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

Produkt 772314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772314.

Idź do sklepu internetowego

Nr kat. 772324 KKH 25 SQL

GTIN / EAN 4013364080188, Nr taryfy celnej (EU): 85359000, Waga brutto: 719.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

For fixed ball point Ø	25 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA

For fixed ball point Ø	25 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

Produkt 772324 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772324.

Idź do sklepu internetowego

Universal Clamp

2 Produkty

Nr kat. 773236 UK 25 SQL

GTIN / EAN 4013364114579, Nr taryfy celnej (EU): 85359000, Waga brutto: 713.50 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Produkt 773236 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773236.

Idź do sklepu internetowego

Nr kat. 773331 UK 30 SQL

GTIN / EAN 4013364069244, Nr taryfy celnej (EU): 85359000, Waga brutto: 793.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Produkt 773331 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773331.

Idź do sklepu internetowego

Phase Connecting Elements for Overhead Lines

Szczegóły

Standard Phase Screw Clamp

Nr kat. 784201 PSK 4 30 SQL

Produkt 784201 został dodany do notatnika.

Do koszyka dodano produkt 784201.

Nr kat. 784301 PSK 10 65 SQL

Produkt 784301 został dodany do notatnika.

Do koszyka dodano produkt 784301.

Phase Screw Clamp with Coupling Aid

Nr kat. 784401 PSK 4 30 SQL EH

Produkt 784401 został dodany do notatnika.

Do koszyka dodano produkt 784401.

Nr kat. 784501 PSK 10 65 SQL EH

Produkt 784501 został dodany do notatnika.

Do koszyka dodano produkt 784501.

Spring-loaded Phase Screw Clamp

Nr kat. 784480 PSK FV 4 30 SQL

Produkt 784480 został dodany do notatnika.

Do koszyka dodano produkt 784480.

Phase Screw Clamp with Wide Clamping Range

Nr kat. 784085 PSK 10 85 SQL

Produkt 784085 został dodany do notatnika.

Do koszyka dodano produkt 784085.

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Nr kat. 769511 ESTC PSK 5000 SN7249

Nie masz uprawnień, by pobrać 769511m_D.dxf

Produkt 769511 został dodany do notatnika.

Do koszyka dodano produkt 769511.

Phase Screw Clamp

Nr kat. 784032 PSK 10 32 SQL

Nie masz uprawnień, by pobrać 784032.stp

Nie masz uprawnień, by pobrać 784032.igs

Nie masz uprawnień, by pobrać 784032.dwg

Nie masz uprawnień, by pobrać 784032.jt

Nie masz uprawnień, by pobrać 784032m_D.dxf

Produkt 784032 został dodany do notatnika.

Do koszyka dodano produkt 784032.

Phase Screw Clamp with Safety Bow

Nr kat. 784038 PSK 10 32 SQL SB

Produkt 784038 został dodany do notatnika.

Do koszyka dodano produkt 784038.

Rigid Ball Head Cap

Nr kat. 772314 KKH 20 SQL

Produkt 772314 został dodany do notatnika.

Do koszyka dodano produkt 772314.

Nr kat. 772324 KKH 25 SQL

Produkt 772324 został dodany do notatnika.

Do koszyka dodano produkt 772324.

Universal Clamp

Nr kat. 773236 UK 25 SQL

Produkt 773236 został dodany do notatnika.

Do koszyka dodano produkt 773236.

Nr kat. 773331 UK 30 SQL

Produkt 773331 został dodany do notatnika.

Do koszyka dodano produkt 773331.
