Nr kat. 900780 SPD+POP 2 255 C25

GTIN / EAN 4013364156203, Nr taryfy celnej (EU): 85363030, Waga brutto: 404.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: SPD+POP 2 255 C25
artikelnr.: 900780
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm²massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Afleder efter	Klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900780 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900780.

Idź do sklepu internetowego

Nr kat. 900781 SPD+POP 2 255 C32

GTIN / EAN 4013364156210, Nr taryfy celnej (EU): 85363030, Waga brutto: 425.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: SPD+POP 2 255 C32
artikelnr.: 900781
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900781 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900781.

Idź do sklepu internetowego

Nr kat. 900782 SPD+POP 2 255 C40

GTIN / EAN 4013364156227, Nr taryfy celnej (EU): 85363030, Waga brutto: 424.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: SPD+POP 2 255 C40
artikelnr.: 900782
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900782 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900782.

Idź do sklepu internetowego

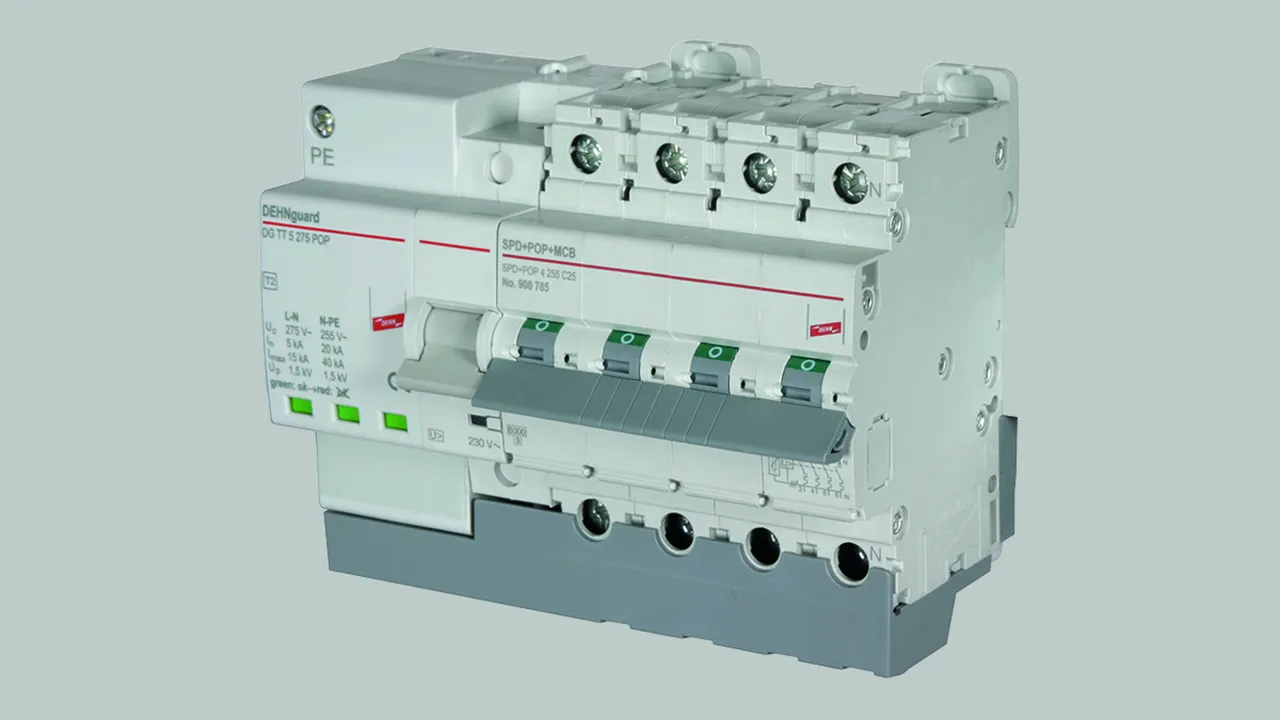

Nr kat. 900785 SPD+POP 4 255 C25

GTIN / EAN 4013364156234, Nr taryfy celnej (EU): 85363030, Waga brutto: 730.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: SPD+POP 4 255 C25
artikelnr.: 900785
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm²fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900785 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900785.

Idź do sklepu internetowego

Nr kat. 900786 SPD+POP 4 255 C32

GTIN / EAN 4013364156241, Nr taryfy celnej (EU): 85363030, Waga brutto: 763.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: SPD+POP 4 255 C32
artikelnr.: 900786
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900786 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900786.

Idź do sklepu internetowego

Nr kat. 900787 SPD+POP 4 255 C40

GTIN / EAN 4013364156258, Nr taryfy celnej (EU): 85363030, Waga brutto: 769.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: SPD+POP 4 255 C40
artikelnr.: 900787
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm²massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900787 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900787.

Idź do sklepu internetowego

Nr kat. 900788 SPD+POP 4 255 C63

GTIN / EAN 4013364156265, Nr taryfy celnej (EU): 85363030, Waga brutto: 773.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: SPD+POP 4 255 C63
artikelnr.: 900788
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900788 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900788.

Idź do sklepu internetowego

Nr kat. 900760 POP 2 255 C25

GTIN / EAN 4013364156135, Nr taryfy celnej (EU): 85363030, Waga brutto: 297.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: POP 2 255 C25
artikelnr.: 900760
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900760 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900760.

Idź do sklepu internetowego

Nr kat. 900761 POP 2 255 C32

GTIN / EAN 4013364156142, Nr taryfy celnej (EU): 85363030, Waga brutto: 317.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: POP 2 255 C32
artikelnr.: 900761
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900761 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900761.

Idź do sklepu internetowego

Nr kat. 900762 POP 2 255 C40

GTIN / EAN 4013364156159, Nr taryfy celnej (EU): 85363030, Waga brutto: 317.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: POP 2 255 C40
artikelnr.: 900762
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900762 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900762.

Idź do sklepu internetowego

Nr kat. 900765 POP 4 255 C25

GTIN / EAN 4013364156166, Nr taryfy celnej (EU): 85363030, Waga brutto: 547.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: POP 4 255 C25
artikelnr.: 900765
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900765 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900765.

Idź do sklepu internetowego

Nr kat. 900766 POP 4 255 C32

GTIN / EAN 4013364156173, Nr taryfy celnej (EU): 85363030, Waga brutto: 580.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: POP 4 255 C32
artikelnr.: 900766
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900766 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900766.

Idź do sklepu internetowego

Nr kat. 900767 POP 4 255 C40

GTIN / EAN 4013364156180, Nr taryfy celnej (EU): 85363030, Waga brutto: 586.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: POP 4 255 C40
artikelnr.: 900767
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900767 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900767.

Idź do sklepu internetowego

Nr kat. 900768 POP 4 255 C63

GTIN / EAN 4013364156197, Nr taryfy celnej (EU): 85363030, Waga brutto: 591.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: POP 4 255 C63
artikelnr.: 900768
eller tilsvarende

Certyfikaty

Dane techniczne

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900768 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900768.

Idź do sklepu internetowego

Nr kat. 900720 POP SA 3P 230

GTIN / EAN 4013364477377, Nr taryfy celnej (EU): 85363030, Waga brutto: 141.37 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Beskyttelsesanordning POP SA 3P 230
Beskyttelsesanordning til
netfrekvente overspændinger
til udløsning af eksterne
effektafbrydere
POP iht. IEC 63052 kat. 4.1.3S2
Poltal 3P + N
justerbart udgangskoblingssignal
fra 12 V til 230 V
DIN-skinnemonteret enhed iht.
DIN 43880, 2TE

fabrikat: DEHN
Type: POP SA 3P 230
artikelnr.: 900720
eller tilsvarende

Dane techniczne

Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-5 °C ... +45 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²fintrådet / 4 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
Funktionsindikator	RGB LED
POP
Prøvet efter	IEC 63052 Kat. 4.1.3S2
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	440 V
Udløsetid ved 400 V AC	140 ms

Produkt 900720 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900720.

Idź do sklepu internetowego

SPD+POP+MCB / POP+MCB / POP

2-polet SPD+POP+MCB

Nr kat. 900780 SPD+POP 2 255 C25

Nie masz uprawnień, by pobrać 900780.stp

Nie masz uprawnień, by pobrać 900780.igs

Nie masz uprawnień, by pobrać 900780.jt

Nie masz uprawnień, by pobrać 900780.dwg

Nie masz uprawnień, by pobrać 900780m_E.dxf

Produkt 900780 został dodany do notatnika.

Do koszyka dodano produkt 900780.

Nr kat. 900781 SPD+POP 2 255 C32

Nie masz uprawnień, by pobrać 900781.stp

Nie masz uprawnień, by pobrać 900781.igs

Nie masz uprawnień, by pobrać 900781.jt

Nie masz uprawnień, by pobrać 900781.dwg

Nie masz uprawnień, by pobrać 900780m_E.dxf

Produkt 900781 został dodany do notatnika.

Do koszyka dodano produkt 900781.

Nr kat. 900782 SPD+POP 2 255 C40

Nie masz uprawnień, by pobrać 900782.stp

Nie masz uprawnień, by pobrać 900782.igs

Nie masz uprawnień, by pobrać 900782.jt

Nie masz uprawnień, by pobrać 900782.dwg

Nie masz uprawnień, by pobrać 900780m_E.dxf

Produkt 900782 został dodany do notatnika.

Do koszyka dodano produkt 900782.

4-polet SPD+POP+MCB

Nr kat. 900785 SPD+POP 4 255 C25

Nie masz uprawnień, by pobrać 900785.stp

Nie masz uprawnień, by pobrać 900786.igs

Nie masz uprawnień, by pobrać 900785.jt

Nie masz uprawnień, by pobrać 900785.dwg

Nie masz uprawnień, by pobrać 900785m_E.dxf

Produkt 900785 został dodany do notatnika.

Do koszyka dodano produkt 900785.

Nr kat. 900786 SPD+POP 4 255 C32

Nie masz uprawnień, by pobrać 900786.stp

Nie masz uprawnień, by pobrać 900786.igs

Nie masz uprawnień, by pobrać 900786.jt

Nie masz uprawnień, by pobrać 900786.dwg

Nie masz uprawnień, by pobrać 900785m_E.dxf

Produkt 900786 został dodany do notatnika.

Do koszyka dodano produkt 900786.

Nr kat. 900787 SPD+POP 4 255 C40

Nie masz uprawnień, by pobrać 900787.stp

Nie masz uprawnień, by pobrać 900787.igs

Nie masz uprawnień, by pobrać 900787.jt

Nie masz uprawnień, by pobrać 900787.dwg

Nie masz uprawnień, by pobrać 900785m_E.dxf

Produkt 900787 został dodany do notatnika.

Do koszyka dodano produkt 900787.

Nr kat. 900788 SPD+POP 4 255 C63

Nie masz uprawnień, by pobrać 900788.stp

Nie masz uprawnień, by pobrać 900788.igs

Nie masz uprawnień, by pobrać 900788.jt

Nie masz uprawnień, by pobrać 900788.dwg

Nie masz uprawnień, by pobrać 900785m_E.dxf

Produkt 900788 został dodany do notatnika.

Do koszyka dodano produkt 900788.

2-polet POP+MCB

Nr kat. 900760 POP 2 255 C25

Nie masz uprawnień, by pobrać 900760.stp

Nie masz uprawnień, by pobrać 900760.igs

Nie masz uprawnień, by pobrać 900760.jt

Nie masz uprawnień, by pobrać 900761.dwg

Nie masz uprawnień, by pobrać 900760m_E.dxf

Produkt 900760 został dodany do notatnika.

Do koszyka dodano produkt 900760.

Nr kat. 900761 POP 2 255 C32

Nie masz uprawnień, by pobrać 900761.stp

Nie masz uprawnień, by pobrać 900761.igs

Nie masz uprawnień, by pobrać 900761.jt

Nie masz uprawnień, by pobrać 900761.dwg

Nie masz uprawnień, by pobrać 900760m_E.dxf

Produkt 900761 został dodany do notatnika.

Do koszyka dodano produkt 900761.

Nr kat. 900762 POP 2 255 C40

Nie masz uprawnień, by pobrać 900762.stp

Nie masz uprawnień, by pobrać 900762.igs

Nie masz uprawnień, by pobrać 900762.jt
