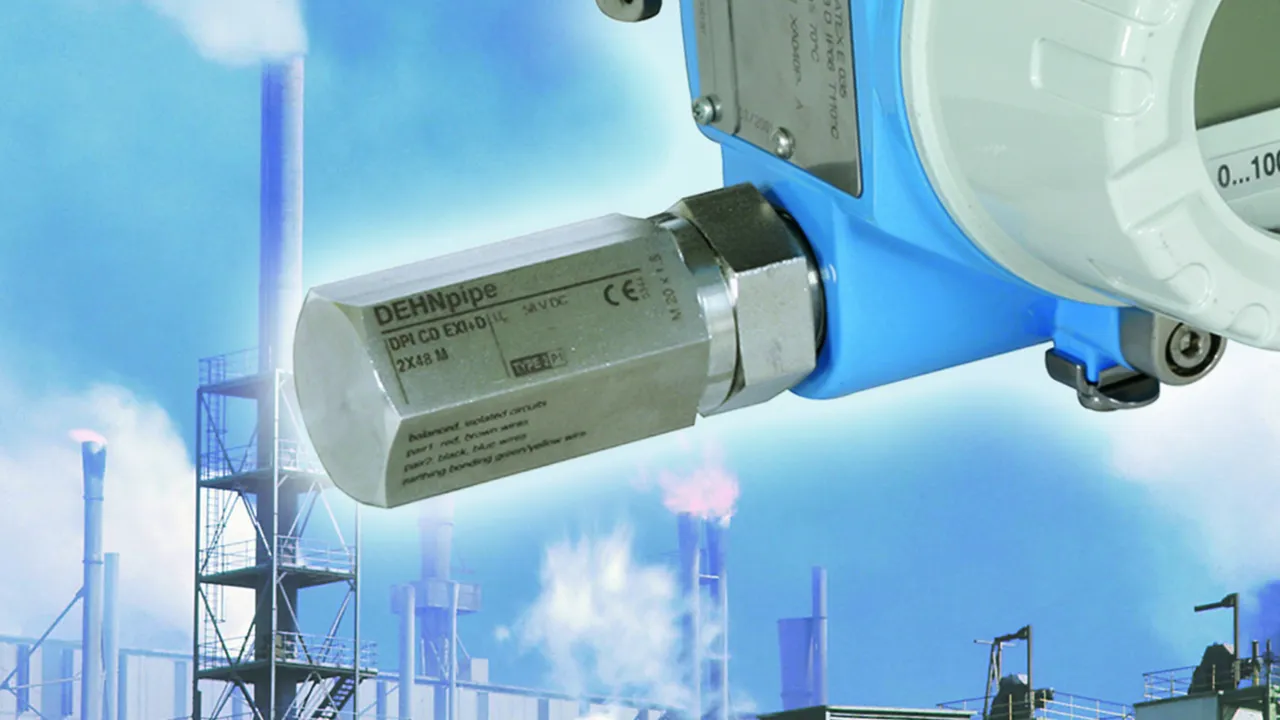

DEHNpipe

Overspændingsbeskyttelse til fastskruning på feltudstyr

Parallel- eller serieforbindelse
Lavet af rustfrit stål
Afleder til beskyttelse af en anden snitflade (transmissions- eller strømsiden) tilgængelig

Udgaver til Ex (i)- og Ex (d)-anvendelser

Til beskyttelse af egensikre målekredse og bussystemer Ex (i)
Udgave i en tryksikker kapsling Ex (d)

Flere godkendelserGodkendelse efter afleder: IECEx, ATEX, FISCO, CSA Hazloc

Szczegóły

lorem ipsum — ATEX- og IECEx-godkendelse.

DPI MD

Energetisk koordinerbar, todelt og lækstrømsfri afleder mod jord til 4-20 mA-snitflader med M20 x 1,5 (han/hun) skruegevind. Direkte, indirekte eller ingen jordforbindelse af skærm mulig. Kabelforskruning fås som tilbehør.

1 Produkt

Nr kat. 929941 DPI MD 24 M 2S

GTIN / EAN 4013364098152, Nr taryfy celnej (EU): 85363010, Waga brutto: 187.40 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 14 MHz

fabrikat: DEHN
Type: DPI MD 24 M 2S
artikelnr.: 929941
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	Q
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	14 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind / M20 x 1,5 indvendigt gevind
Godkendelser	SIL

Aflederklasse	Q
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	20 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding skærm-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding skærm-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Grænsefrekvens leder-leder (f_G )	14 MHz
Kapacitet leder-leder (C)	≤ 400 pF
Kapacitet leder-PG (C)	≤ 20 pF
Kapacitet skærm-PG (C)	≤ 15 pF
Serieimpedans per leder	2,2 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse med kabelforskruning	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind / M20 x 1,5 indvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsleder 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Kapsling eller jordingsring (tilbehør)
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929941 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929941.

Idź do sklepu internetowego

DPI MD EX

Energetisk koordinerbar, todelt afleder med beskyttelseskreds med lav kapacitet til beskyttelse af egensikre målekredse og bussystemer efter FISCO. Isolationsstyrke > 500 V mod jord. Kabelforskruning skal bestilles separat.

2 Produkty

Nr kat. 929960 DPI MD EX 24 M 2

GTIN / EAN 4013364098145, Nr taryfy celnej (EU): 85363010, Waga brutto: 185.80 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 7 MHz

fabrikat: DEHN
Type: DPI MD EX 24 M 2
artikelnr.: 929960
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	7 MHz
Montage på felt-/apparatside	M20 x 1,5 indvendigt gevind / M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 49 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Grænsefrekvens leder-leder (f_G )	7 MHz
Kapacitet leder-leder (C)	≤ 850 pF
Kapacitet leder-PG (C)	≤ 15 pF
Serieimpedans per leder	1,8 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 indvendigt gevind / M20 x 1,5 udvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsledere 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Indkapsling
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
CSA & USA Hazloc-godkendelser (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001027
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929960 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929960.

Idź do sklepu internetowego

Nr kat. 929965 DPI MD EX 24 N 2

GTIN / EAN 4013364360778, Nr taryfy celnej (EU): 85363010, Waga brutto: 185.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 7 MHz

fabrikat: DEHN
Type: DPI MD EX 24 N 2
artikelnr.: 929965
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	7 MHz
Montage på felt-/apparatside	½-14 NPT indvendigt gevind / ½-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 49 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Grænsefrekvens leder-leder (f_G )	7 MHz
Kapacitet leder-leder (C)	≤ 850 pF
Kapacitet leder-PG (C)	≤ 15 pF
Serieimpedans per leder	1,8 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	½-14 NPT indvendigt gevind / ½-14 NPT udvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsledere 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Indkapsling
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, SIL
ATEX-godkendelser	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC No. 2021312304001027
SIL-klassifikation	Op til SIL3 *)

Produkt 929965 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929965.

Idź do sklepu internetowego

DPI CD EXI

Overspændingsafleder med beskyttelseskreds med lav kapacitet til beskyttelse af egensikre målekredse og bussystemer efter FISCO. Isolationsstyrke > 500 V mod jord.

2 Produkty

Nr kat. 929961 DPI CD EXI 24 M

GTIN / EAN 4013364101784, Nr taryfy celnej (EU): 85363010, Waga brutto: 183.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXI 24 M
artikelnr.: 929961
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,55 A
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	150 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsleder 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-godkendelser	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929961 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929961.

Idź do sklepu internetowego

Nr kat. 929963 DPI CD EXI 24 N

GTIN / EAN 4013364101807, Nr taryfy celnej (EU): 85363010, Waga brutto: 196.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXI 24 N
artikelnr.: 929963
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,55 A
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	150 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-godkendelser	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929963 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929963.

Idź do sklepu internetowego

DPI CD EXD

Overspændingsafleder med beskyttelseskreds med lav kapacitet i tryksikker kapsling til beskyttelse af egensikre målekredse og bussystemer i eksplosionsfarlige områder. Isolationsstyrke > 500 V mod jord. Certificieret efter CSA og USA Hazloc.

2 Produkty

Nr kat. 929962 DPI CD EXD 24 M

GTIN / EAN 4013364101791, Nr taryfy celnej (EU): 85363010, Waga brutto: 183.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXD 24 M
artikelnr.: 929962
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929962 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929962.

Idź do sklepu internetowego

Nr kat. 929964 DPI CD EXD 24 N

GTIN / EAN 4013364101814, Nr taryfy celnej (EU): 85363010, Waga brutto: 183.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXD 24 N
artikelnr.: 929964
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929964 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929964.

Idź do sklepu internetowego

DPI CD HF EXD

Overspændingsafleder med beskyttelseskreds med lav kapacitet i tryksikker kapsling til beskyttelse af egensikre målekredse og bussystemer i eksplosionsfarlige områder.

1 Produkt

Nr kat. 929971 DPI CD HF EXD 5 M

GTIN / EAN 4013364120761, Nr taryfy celnej (EU): 85363010, Waga brutto: 285.60 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 6 V
Mærkestrøm ved 80 °C: 0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA
Grænsefrekvens leder-leder: 100 MHz

fabrikat: DEHN
Type: DPI CD HF EXD 5 M
artikelnr.: 929971
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	6 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Grænsefrekvens leder-leder (f_G )	100 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6 V
Max. driftsspænding AC (U_C )	4,2 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 12 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 40 pF
Kapacitet leder-PG (C)	≤ 30 pF
Serieimpedans per leder	4,7 ohm
Driftstemperaturområde (T_U) for ATEX / IECEx	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	300 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929971 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929971.

Idź do sklepu internetowego

DPI CD EXD 230 24

Overspændingsafleder i tryksikker kapsling til både strøm- og datasiden til installation i eksplosionsfarlige områder (zone 1 og 2) til beskyttelse en 120 / 230 V-netforsyning og en 24 V-datasnitflade i feltudstyr. Yderligere sikkerhed gennem fejlsikker Y-kobling til 120 / 230 V-netforsyningen.

II 2 G Ex d IIC T5/T6-version til universel anvendelse i Ex-zone 1 og 2, certificeret efter CSA og USA Hazloc.

2 Produkty

Nr kat. 929969 DPI CD EXD 230 24 M

GTIN / EAN 4013364127418, Nr taryfy celnej (EU): 85363010, Waga brutto: 280.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Dobbelt overspændingsafleder DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Dobbelt overspændingsafleder
af aflederklassen type 2 samt type 2/P2
DEHNpipe, testet iht.
EN 61643-11 og -21, i V2A, IP 67,
i Ex (d)-udgave
til indskruning på feltudstyr
med tilslutning til spændingsforsyning og måleteknik med to ledere
Parallel beskyttelse af en 230 V-netforsyning
og en 0/4-20 mA-grænseflade
i Ex-zone 1 eller 2.
Max. driftsspænding DC: 32 V
Mærkestrøm ved 80 °C: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: DPI CD EXD 230 24 M
artikelnr.: 929969
eller tilsvarende

Certyfikaty

Dane techniczne

Beskyttelse til datasiden
Aflederklasse	U
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	255 V
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A

Beskyttelse til datasiden
Aflederklasse	U
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 900 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 850 V
Kapacitet leder-leder (C)	≤ 25 pF
Kapactitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-godkendelser	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-klassificering	Op til SIL3 *)
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Mærkespænding AC (U_N )	120/230 V
Max. driftsspænding AC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) L-N (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Restspænding L/N-PE (U_P )	≤ 1,5 kV
Max. afledestrøm L-N (I_max )	3 kA
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG	6 kA_eff
Midlertidig overspænding (TOV) L-N (U_T )	335 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (1) (U_T )	400 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indikation af frakoblingsenhed	Foransiddende sikring

Produkt 929969 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929969.

Idź do sklepu internetowego

Nr kat. 929970 DPI CD EXD 230 24 N

GTIN / EAN 4013364127425, Nr taryfy celnej (EU): 85363010, Waga brutto: 273.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Dobbelt overspændingsafleder DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Dobbelt overspændingsafleder
af aflederklassen type 2 samt type 2/P2
DEHNpipe, testet iht.
EN 61643-11 og -21, i V2A, IP 67,
i Ex (d)-udgave
til indskruning på feltudstyr
med tilslutning til spændingsforsyning og måleteknik med to ledere
Parallel beskyttelse af en 230 V-netforsyning
og en 0/4-20 mA-grænseflade
i Ex-zone 1 eller 2.
Max. driftsspænding DC: 32 V
Mærkestrøm ved 80 °C: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: DPI CD EXD 230 24 N
artikelnr.: 929970
eller tilsvarende

Certyfikaty

Dane techniczne

Beskyttelse til datasiden
Aflederklasse	U
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	255 V
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A

Beskyttelse til datasiden
Aflederklasse	U
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 900 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 850 V
Kapacitet leder-leder (C)	≤ 25 pF
Kapactitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-godkendelser	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-klassificering	Op til SIL3 *)
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Mærkespænding AC (U_N )	120 / 230 V
Max. driftsspænding AC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) L-N (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Restspænding L/N-PE (U_P )	≤ 1,5 kV
Max. afledestrøm L-N (I_max )	3 kA
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG	6 kA_eff
Midlertidig overspænding (TOV) L-N (U_T )	335 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (1) (U_T )	400 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indikation af frakoblingsenhed	Foransiddende sikring

Produkt 929970 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929970.

Idź do sklepu internetowego

DPI CD EXI+D 2X24

Overspændingsafleder i tryksikker kapsling til installation i eksplosionsfarlige områder til beskyttelse af to 24 V-snitflader.

2 Produkty

Nr kat. 929950 DPI CD EXI+D 2X24 M

GTIN / EAN 4013364137387, Nr taryfy celnej (EU): 85363010, Waga brutto: 247.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
overspændingsafleder
i aflederklasse type 2/P1
DEHNpipe, testet iht.
EN 61643-21, i V2A, IP 67,
i Ex (i) + (d)-version,
til beskyttelse af to
jordpotentialfrie signalkredse
eller feltudstyrets forsyningskreds
og en
signalkreds i Ex-zone 1 eller 2.
Max. driftsspænding DC: 36 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X24 M
artikelnr.: 929950
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 2000 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	NIRO (V2A)
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-klassifikation	Op til SIL3 ^*)

Produkt 929950 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929950.

Idź do sklepu internetowego

Nr kat. 929951 DPI CD EXI+D 2X24 N

GTIN / EAN 4013364137394, Nr taryfy celnej (EU): 85363010, Waga brutto: 247.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Overspændingsafleder
i aflederklasse type 2/P1
DEHNpipe, testet iht.
EN 61643-21, i V2A, IP 67,
i Ex (i) + (d)-version,
til indskruning på feltudstyr
til beskyttelse af to
jordpotentialfrie signalkredse
eller feltudstyrets forsyningskreds
og en
signalkreds i Ex-zone 1 eller 2.
Max. driftsspænding DC: 36 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X24 N
artikelnr.: 929951
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	¹/₂-14 NPT han gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 2000 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT han gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	NIRO (V2A)
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klass I Div 1, 2; Klass I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929951 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929951.

Idź do sklepu internetowego

DPI CD EXI+D 2X48

Overspændingsafleder i tryksikker kapsling til installation i eksplosionsfarlige områder til beskyttelse af to 48 V-snitflader.

2 Produkty

Nr kat. 929952 DPI CD EXI+D 2X48 M

GTIN / EAN 4013364137400, Nr taryfy celnej (EU): 85363010, Waga brutto: 247.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Max. driftsspænding DC: 58 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X48 M
artikelnr.: 929952
eller tilsvarende

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	58 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	58 V
Max. driftsspænding AC (U_C )	41 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 95 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 80 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 1200 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex d IIC T5 eller T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929952 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929952.

Idź do sklepu internetowego

Nr kat. 929953 DPI CD EXI+D 2X48 N

GTIN / EAN 4013364137417, Nr taryfy celnej (EU): 85363010, Waga brutto: 247.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Max. driftsspænding DC: 58 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X48 N
artikelnr.: 929953
eller tilsvarende

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	58 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	58 V
Max. driftsspænding AC (U_C )	41 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 95 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 80 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 1200 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929953 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929953.

Idź do sklepu internetowego

DEHNpipe

Szczegóły

DPI MD

Nr kat. 929941 DPI MD 24 M 2S

Nie masz uprawnień, by pobrać 929941.stp

Nie masz uprawnień, by pobrać 929941.igs

Nie masz uprawnień, by pobrać 929941.jt

Nie masz uprawnień, by pobrać 929941.dwg

Nie masz uprawnień, by pobrać 929941m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929941.wspak

Nie masz uprawnień, by pobrać DEHN.929941.edz

Produkt 929941 został dodany do notatnika.

Do koszyka dodano produkt 929941.

DPI MD EX

Nr kat. 929960 DPI MD EX 24 M 2

Nie masz uprawnień, by pobrać 929960.stp

Nie masz uprawnień, by pobrać 929960.igs

Nie masz uprawnień, by pobrać 929960.jt

Nie masz uprawnień, by pobrać 929960.dwg

Nie masz uprawnień, by pobrać 929960m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929960.wspak

Nie masz uprawnień, by pobrać DEHN.929960.edz

Produkt 929960 został dodany do notatnika.

Do koszyka dodano produkt 929960.

Nr kat. 929965 DPI MD EX 24 N 2

Nie masz uprawnień, by pobrać 929965.dxf

Nie masz uprawnień, by pobrać DEHN.929965.wspak

Nie masz uprawnień, by pobrać DEHN.929965.edz

Produkt 929965 został dodany do notatnika.

Do koszyka dodano produkt 929965.

DPI CD EXI

Nr kat. 929961 DPI CD EXI 24 M

Nie masz uprawnień, by pobrać 929961.stp

Nie masz uprawnień, by pobrać 929961.igs

Nie masz uprawnień, by pobrać 929961.jt

Nie masz uprawnień, by pobrać 929961.dwg

Nie masz uprawnień, by pobrać 929961m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929961.wspak

Nie masz uprawnień, by pobrać DEHN.929961.edz

Produkt 929961 został dodany do notatnika.

Do koszyka dodano produkt 929961.

Nr kat. 929963 DPI CD EXI 24 N

Nie masz uprawnień, by pobrać 929963.stp

Nie masz uprawnień, by pobrać 929963.igs

Nie masz uprawnień, by pobrać 929963.jt

Nie masz uprawnień, by pobrać 929963.dwg

Nie masz uprawnień, by pobrać 929963_964m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929963.wspak

Nie masz uprawnień, by pobrać DEHN.929963.edz

Produkt 929963 został dodany do notatnika.

Do koszyka dodano produkt 929963.

DPI CD EXD

Nr kat. 929962 DPI CD EXD 24 M

Nie masz uprawnień, by pobrać 929961.stp

Nie masz uprawnień, by pobrać 929961.igs

Nie masz uprawnień, by pobrać 929961.jt

Nie masz uprawnień, by pobrać 929961.dwg

Nie masz uprawnień, by pobrać 929961_962m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929962.wspak

Nie masz uprawnień, by pobrać DEHN.929962.edz

Produkt 929962 został dodany do notatnika.

Do koszyka dodano produkt 929962.

Nr kat. 929964 DPI CD EXD 24 N

Nie masz uprawnień, by pobrać 929963.stp

Nie masz uprawnień, by pobrać 929963.igs

Nie masz uprawnień, by pobrać 929963.jt

Nie masz uprawnień, by pobrać 929963.dwg

Nie masz uprawnień, by pobrać 929963_964m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929964.wspak

Nie masz uprawnień, by pobrać DEHN.929964.edz

Produkt 929964 został dodany do notatnika.

Do koszyka dodano produkt 929964.

DPI CD HF EXD

Nr kat. 929971 DPI CD HF EXD 5 M

Nie masz uprawnień, by pobrać 929971.stp

Nie masz uprawnień, by pobrać 929971.igs

Nie masz uprawnień, by pobrać 929971.jt

Nie masz uprawnień, by pobrać 929971.dwg

Nie masz uprawnień, by pobrać 929971m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929971.wspak
