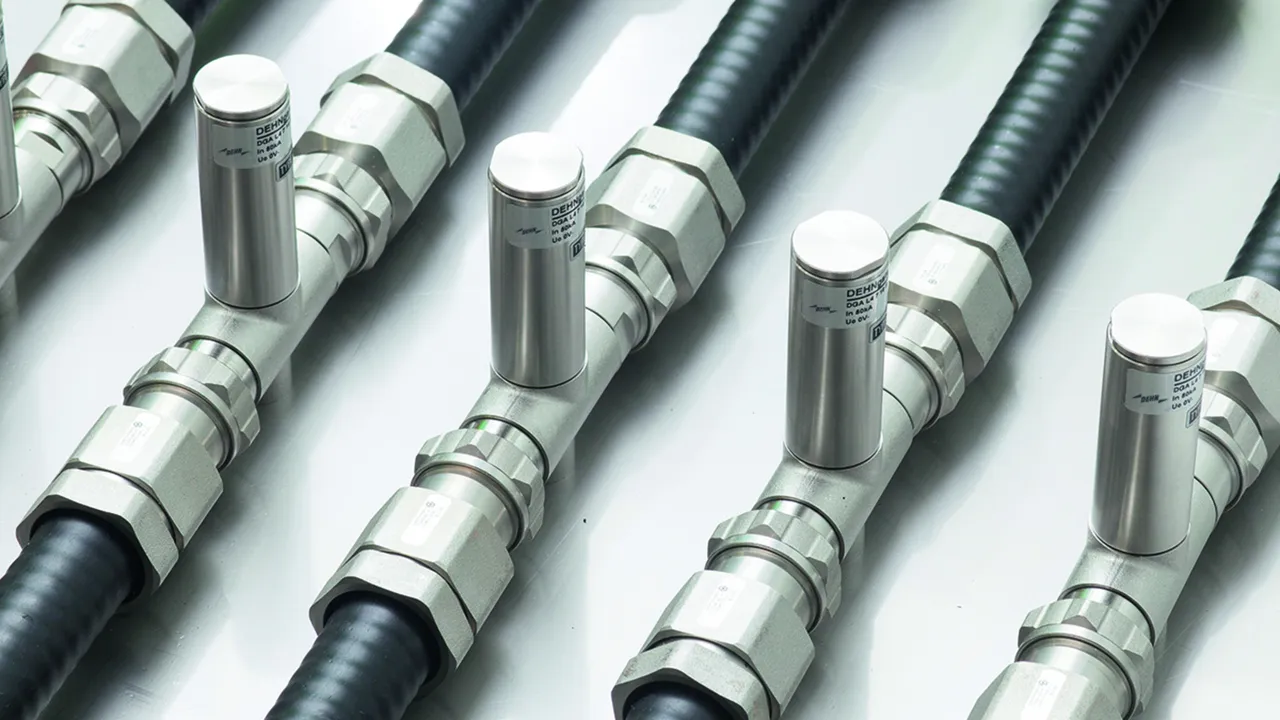

DEHNgate – Afledere til koaksial tilslutning

Universelle overspændings- og kombiafledere
Maksimal afledeevne til koaksiale systemer
Lav restspænding muliggør beskyttelse af tilsluttet udstyr
Særligt langtidsholdbare kontaktmaterialer

Szczegóły

lorem ipsum — F-tilslutning til 75 ohm-systemer.

Koaksialafleder med udskiftelig gaskapsel.

Vedligeholdsesfri kvartbølgeoverspændingsafleder til beskyttelse af højfrekvente anvendelser (f.eks. LTE).

Overspændingsafleder til satellit- og bredbåndsanlæg.

DGA BNC VC

Pladsbesparende overspændingsafleder med BNC-sokkeltilslutning til DNC-skinnemontage til beskyttelse af video- og kamerasystemer. Type med enten direkte (VCD) eller indirekte skærmforbindelse (VCIID) til at modvirke brumsløjfer.

2 Produkty

Nr kat. 909710 DGA BNC VCD

GTIN / EAN 4013364118942, Nr taryfy celnej (EU): 85366910, Waga brutto: 126.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 6,4 V
D1 lynstødstrøm (10/350 µs): 1 kA
Frekvensområde: 0-300 MHz

fabrikat: DEHN
Type: DGA BNC VCD
artikelnr.: 909710
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Frekvensområde	0-300 MHz
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Godkendelser	CSA, UL

Aflederklasse	T
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Restspænding leder-skærm ved I_nC2 (U_P )	≤ 35 V
Restspænding leder-skærm ved 1 kV/µs C3 (U_P )	≤ 13 V
Frekvensområde	0-300 MHz
Gennemgangsdæmpning ved 160 MHz	≤ 0,4 dB
Gennemgangsdæmpning ved 300 MHz	≤ 3 dB
Refleksionsdæmpning ved 130 MHz	≥ 20 dB
Refleksionsdæmpning ved 300 MHz	≥ 8 dB
Bølgeimpedans (Z)	50 ohm
Serieimpedans per leder	4,7 ohm
Kapacitet leder-skærm (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Jord via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Sintret zink
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL

Produkt 909710 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909710.

Idź do sklepu internetowego

Nr kat. 909711 DGA BNC VCID

GTIN / EAN 4013364118980, Nr taryfy celnej (EU): 85366910, Waga brutto: 127.50 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 6,4 V
D1 lynstødstrøm (10/350 µs): 1 kA
Frekvensområde: 0-300 MHz

fabrikat: DEHN
Type: DGA BNC VCID
artikelnr.: 909711
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Frekvensområde	0-300 MHz
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Godkendelser	CSA, UL

Aflederklasse	T
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Restspænding leder-skærm ved I_nC2 (U_P )	≤ 35 V
Restspænding skærm-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding leder-skærm ved 1 kV/µs C3 (U_P )	≤ 13 V
Restspænding skærm-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Frekvensområde	0-300 MHz
Gennemgangsdæmpning ved 160 MHz	≤ 0,4 dB
Gennemgangsdæmpning ved 300 MHz	≤ 3 dB
Refleksionsdæmpning ved 130 MHz	≥ 20 dB
Refleksionsdæmpning ved 300 MHz	≥ 10 dB
Bølgeimpedans (Z)	50 ohm
Serieimpedans per leder	4,7 ohm
Kapacitet leder-skærm (C)	≤ 25 pF
Kapacitet skærm-PG (C)	≤ 20 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Jord via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Sintret zink
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL

Produkt 909711 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909711.

Idź do sklepu internetowego

DGA TV

DGA... TV-afledere med mulighed for fjernforsyning og F-tilslutning til 75 ohm satellit- og bredbåndsanlæg. Aflederen imødekommer de høje skærmningskrav i klasse A efter EN 50083-2. De muliggør pladsbesparende installation i alle gængse TV- og satellitanvendelser og fås som lynstrøms-, overpændings- og kombiafledere med integreret måleudgang til anlægstest.

3 Produkty

Nr kat. 909703 DGA FF TV

GTIN / EAN 4013364085664, Nr taryfy celnej (EU): 85363010, Waga brutto: 233.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Max. driftsspænding DC: 24 V
D1 lynstødstrøm (10/350 µs): 0,2 kA
C2 mærkeafledestødstrøm (8/20 µs): 1,5 kA
Frekvensområde: DC / 5-3000 MHz

fabrikat: DEHN
Type: DGA FF TV
artikelnr.: 909703
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,2 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	1,5 kA
Frekvensområde	DC / 5-3000 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning

Aflederklasse	{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,2 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	1,5 kA
Restspænding ved I_impD1 (U_P )	≤ 230 V
Restspænding ved I_nC2 (U_P )	≤ 300 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 60 V
Frekvensområde	DC / 5-3000 MHz
Gennemgangsdæmpning 5-862 MHz typ.	1,2 dB
Gennemgangsdæmpning 862-2400 MHz typ.	1,4 dB
Gennemgangsdæmpning 2400-3000 MHz typ.	2 dB
Refklektionsdæmpning	≥ 14 dB dB
Refklektionsdæmpning (47-2400 MHz)	≥ 18 dB (-1.5 dB/oktav)
Refklektionsdæmpning prøvebøsning (5-47 MHz)	≥ 18 dB
Prøvebøsning tilslutningsdæmpning	20 dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	35 mm DIN-skinne efter EN 60715 eller vægmontage
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning
Jord via	DIN-skinne eller skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	2x F-stik

Produkt 909703 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909703.

Idź do sklepu internetowego

Nr kat. 909704 DGA GF TV

GTIN / EAN 4013364105690, Nr taryfy celnej (EU): 85363010, Waga brutto: 85.50 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Max. driftsspænding DC: 60 V
D1 lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: 0-2400 MHz

fabrikat: DEHN
Type: DGA GF TV
artikelnr.: 909704
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	H
Max. driftsspænding DC (U_C )	60 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	0-2400 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-stik

Aflederklasse	H
Max. driftsspænding DC (U_C )	60 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_impD1 (U_P )	≤ 700 V
Restspænding ved I_nC2 (U_P )	≤ 700 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 600 V
Frekvensområde	0-2400 MHz
Gennemgangsdæmpning	0,5 dB
Refklektionsdæmpning	≥ 18 dB (-1,5 dB/oktav) dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	Jordingsblok
Tilslutning (indgang / udgang)	F-bøsning / F-stik
Jord via	Jordingsblok med skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	Jordingsblok og 2x F-stik

Produkt 909704 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909704.

Idź do sklepu internetowego

Nr kat. 909705 DGA GFF TV

GTIN / EAN 4013364105706, Nr taryfy celnej (EU): 85363010, Waga brutto: 282.70 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 24 V
D1 lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: DC / 5-2400 MHz

fabrikat: DEHN
Type: DGA GFF TV
artikelnr.: 909705
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	H{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	DC / 5-2400 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning

Aflederklasse	H{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_impD1 (U_P )	≤ 230 V
Restspænding ved I_nC2 (U_P )	≤ 300 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 60 V
Frekvensområde	DC / 5-2400 MHz
Gennemgangsdæmpning 5-862 MHz typ.	1,7 dB
Gennemgangsdæmpning 862-2400 MHz typ.	1,9 dB
Refklektionsdæmpning (5-8 MHz)	≥ 10 dB
Refklektionsdæmpning (8-47 MHz)	≥ 14 dB
Refklektionsdæmpning (47-2400 MHz)	≥ 18 dB (-1,5 dB/oktav)
Refklektionsdæmpning prøvebøsning (5-47 MHz)	≥ 18 dB
Prøvebøsning tilslutningsdæmpning	20 dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	35 mm DIN-skinne efter EN 60715 eller vægmontage
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning
Jord via	DIN-skinne eller skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	2x F-stik

Produkt 909705 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909705.

Idź do sklepu internetowego

DGA FF5 TV

Overspændingsafleder til 75 ohm antennesystem. Speciel udførelse til satellit- og antennefordelere og multiswitch. Aflederen imødekommer de høje skærmningskrav i klasse A efter EN 50083-2. I leveringen er befæstigelsesmateriale og PA-leder.

1 Produkt

Nr kat. 909706 DGA FF5 TV

GTIN / EAN 4013364362437, Nr taryfy celnej (EU): 85363010, Waga brutto: 284.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 20 V
D1 lynstødstrøm (10/350 µs): 0,5 kA
D1 samlet lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: 47-2200 MHz

fabrikat: DEHN
Type: DGA FF5 TV
artikelnr.: 909706
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	T
Max. driftsspænding DC (U_C )	20 V
Mærkestrøm (I_L )	0,4 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	47-2200 MHz
Tilslutning (indgang / udgang)	F-sokkel / F-sokkel

Aflederklasse	T
Max. driftsspænding DC (U_C )	20 V
Mærkestrøm (I_L )	0,4 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_nC2 (U_P )	≤ 500 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 120 V
Frekvensområde	47-2200 MHz
Gennemgangsdæmpning 5-2200 MHz typ.	≤ 1 dB
Gennemgangsdæmpning 5-2400 MHz typ.	≤ 3 dB
NEXT-dæmpning	≥ 40 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	–25 °C ... +55 °C
Kapslingsklasse	IP 40
Montage	Vægmontage
Tilslutning (indgang / udgang)	F-sokkel / F-sokkel
Jord via	Indkapsling
Kapslingsmateriale	Metal
Farve	Sølv
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	Befæstigelsesskruer, dyvel, PA-leder

Produkt 909706 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909706.

Idź do sklepu internetowego

DGA G

Overspændingsafleder med mulighed for fjernforsyning og integreret gasgnistgab. Specielt tilpasset trådløse anvendelser i apparat- og antennesnitflader i koaksial tilslutningsteknik.
Fås med SMA-, BNC- eller N-tilslutning til bøsningsmontage.

3 Produkty

Nr kat. 929039 DGA G SMA

GTIN / EAN 4013364135185, Nr taryfy celnej (EU): 85366910, Waga brutto: 24.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-5,8 GHz

fabrikat: DEHN
Type: DGA G SMA
artikelnr.: 929039
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	2 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-5,8 GHz
Tilslutning	SMA-bøsning / SMA-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	2 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 700 V
Frekvensområde	0-5,8 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 3 GHz)	≥ 20 dB
Reflektionsdæmpning (3-5,8 GHz)	≥ 18 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 65
Tilslutning	SMA-bøsning / SMA-stik
Jord via	Bøsning (Ø11,2 mm)
Kapslingsmateriale	Forgyldt messing
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929039 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929039.

Idź do sklepu internetowego

Nr kat. 929042 DGA G BNC

GTIN / EAN 4013364091030, Nr taryfy celnej (EU): 85366910, Waga brutto: 39.20 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-4 GHz

fabrikat: DEHN
Type: DGA G BNC
artikelnr.: 929042
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	25 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-4 GHz
Tilslutning	BNC-bøsning / BNC-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	25 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 650 V
Frekvensområde	0-4 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 3 GHz)	≥ 20 dB
Refleksionsdæmpning (3 GHz-4 GHz)	≥ 20 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 20
Tilslutning	BNC-bøsning / BNC-stik
Jord via	Bøsning (Ø12,9 mm)
Kapslingsmateriale	Messing, forgyldt
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929042 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929042.

Idź do sklepu internetowego

Nr kat. 929044 DGA G N

GTIN / EAN 4013364091054, Nr taryfy celnej (EU): 85366910, Waga brutto: 86.30 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-5,8 GHz

fabrikat: DEHN
Type: DGA G N
artikelnr.: 929044
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-5,8 GHz
Tilslutning	N-bøsning / N-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 650 V
Frekvensområde	0-5,8 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 5,6 GHz)	≥ 20 dB
Refleksionsdæmpning (5,6 GHz-5,8 GHz)	≤ 18,5 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 65
Tilslutning	N-bøsning / N-stik
Jord via	Bøsning (Ø16,2 mm)
Kapslingsmateriale	Forgyldt messing
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929044 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929044.

Idź do sklepu internetowego

DGA AG

Afleder med mulighed for fjernforsyning med udskifteligt gasgnistgab. Høj holdbarhed gennem minimalt kontaktslid pga. stor kontaktflade på gasgnistgabene.

2 Produkty

Nr kat. 929043 DGA AG BNC

GTIN / EAN 4013364091047, Nr taryfy celnej (EU): 85366910, Waga brutto: 89.60 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Max. driftsspænding DC: 180 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 0-1 GHz

fabrikat: DEHN
Type: DGA AG BNC
artikelnr.: 929043
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	0-1 GHz
Tilslutning	BNC-bøsning / BNC-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 850 V
Frekvensområde	0-1 GHz
Gennemgangsdæmpning	< 0,1 dB
Refklektionsdæmpning	≥ 19 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 20
Tilslutning	BNC-bøsning / BNC-stik
Jord via	Bøsning (Ø16,1 mm)
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929043 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929043.

Idź do sklepu internetowego

Nr kat. 929045 DGA AG N

GTIN / EAN 4013364091061, Nr taryfy celnej (EU): 85366910, Waga brutto: 266.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 180 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 0-2,5 GHz

fabrikat: DEHN
Type: DGA AG N
artikelnr.: 929045
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	0-2,5 GHz
Tilslutning	N-bøsning / N-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 850 V
Frekvensområde	0-2,5 GHz
Gennemgangsdæmpning	< 0,2 dB
Refklektionsdæmpning	≥ 20 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 65
Tilslutning	N-bøsning / N-stik
Jord via	Bøsning (Ø16,1 mm) eller jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929045 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929045.

Idź do sklepu internetowego

DGA LG

Afleder med mulighed for fjernforsyning i kombineret kvartbølge- og gnistgabsteknik til flerfrekvente anvendelser (multicarriersystem) pga. minimal passiv intermodulation. Bredbåndsapparat til alle 4+3G- og LTE-tjenester.

1 Produkt

Nr kat. 929146 DGA LG 7 16 MFA

GTIN / EAN 4013364157156, Nr taryfy celnej (EU): 85366910, Waga brutto: 493.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 65 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 690 MHz-2,7 GHz

fabrikat: DEHN
Type: DGA LG 7 16 MFA
artikelnr.: 929146
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	A
Max. driftsspænding DC (U_C )	65 V
Mærkestrøm (I_L )	13 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	690 MHz-2,7 GHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	65 V
Mærkestrøm (I_L )	13 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 800 V
Frekvensområde	690 MHz-2,7 GHz
Gennemgangsdæmpning	≤ 0,1 dB
Refklektionsdæmpning	≥ 28 dB
Bølgeimpedans (Z)	50 ohm
Intermodulation	Typ. -160 dBc @ 2*43 dBm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 67
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Bøsning (Ø29,5 mm) eller M8-jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929146 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929146.

Idź do sklepu internetowego

DGA L4

Kombiafleder i vedligeholdelsesfri kvartbølgeteknik til flerfrekvente anvendelser (multicarriersystemer). Kan også aflede høje lynstrømme. Fjernforsyning ikke mulig, da aflederen sørger for galvanisk kortslutning af lavfrekvente signaler. Bredbåndsapparat til alle 4+3G- og LTE-tjenester.

2 Produkty

Nr kat. 929047 DGA L4 7 16 S

GTIN / EAN 4013364091085, Nr taryfy celnej (EU): 85366910, Waga brutto: 467.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 0 V
D1 lynstødstrøm (10/350 µs): 25 kA
C2 mærkeafledestødstrøm (8/20 µs): 50 kA
Frekvensområde: 380-512 MHz

fabrikat: DEHN
Type: DGA L4 7 16 S
artikelnr.: 929047
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	3000 W
D1 lynstødstrøm (10/350 µs) (I_imp )	25 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	50 kA
Frekvensområde	380-512 MHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	3000 W
D1 lynstødstrøm (10/350 µs) (I_imp )	25 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	50 kA
Restspænding ved I_nC2 (U_P )	≤ 130 V
Frekvensområde	380-512 MHz
Gennemgangsdæmpning	< 0,1 dB
Refklektionsdæmpning	≥ 20 dB dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 65
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929047 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929047.

Idź do sklepu internetowego

Nr kat. 929148 DGA L4 7 16 MFA

GTIN / EAN 4013364157163, Nr taryfy celnej (EU): 85366910, Waga brutto: 476.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 0 V
D1 lynstødstrøm (10/350 µs): 40 kA
C2 mærkeafledestødstrøm (8/20 µs): 80 kA
Frekvensområde: 690 MHz-2,7 GHz

fabrikat: DEHN
Type: DGA L4 7 16 MFA
artikelnr.: 929148
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	80 kA
Frekvensområde	690 MHz-2,7 GHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	80 kA
Restspænding ved I_nC2 (U_P )	≤ 300 V
Frekvensområde	690 MHz-2,7 GHz
Gennemgangsdæmpning	≤ 0,1 dB
Refklektionsdæmpning	≥ 28 dB dB
Bølgeimpedans (Z)	50 ohm
Intermodulation	Typ. -160 dBc @ 2*43 dBm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 67
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Bøsning (Ø 29,5 mm) eller M8-jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929148 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929148.

Idź do sklepu internetowego

DEHNgate – Afledere til koaksial tilslutning

Szczegóły

DGA BNC VC

Nr kat. 909710 DGA BNC VCD

Nie masz uprawnień, by pobrać 909710.stp

Nie masz uprawnień, by pobrać 909710.igs

Nie masz uprawnień, by pobrać 909710.jt

Nie masz uprawnień, by pobrać 909710.dwg

Nie masz uprawnień, by pobrać 909710m_E.dxf

Nie masz uprawnień, by pobrać DEHN.909710.wspak

Nie masz uprawnień, by pobrać DEHN.909710.edz

Produkt 909710 został dodany do notatnika.

Do koszyka dodano produkt 909710.

Nr kat. 909711 DGA BNC VCID

Nie masz uprawnień, by pobrać 909710.stp

Nie masz uprawnień, by pobrać 909710.igs

Nie masz uprawnień, by pobrać 909710.jt

Nie masz uprawnień, by pobrać 909710.dwg

Nie masz uprawnień, by pobrać 909710m_E.dxf

Nie masz uprawnień, by pobrać DEHN.909711.wspak

Nie masz uprawnień, by pobrać DEHN.909711.edz

Produkt 909711 został dodany do notatnika.

Do koszyka dodano produkt 909711.

DGA TV

Nr kat. 909703 DGA FF TV

Produkt 909703 został dodany do notatnika.

Do koszyka dodano produkt 909703.

Nr kat. 909704 DGA GF TV

Produkt 909704 został dodany do notatnika.

Do koszyka dodano produkt 909704.

Nr kat. 909705 DGA GFF TV

Nie masz uprawnień, by pobrać 909705.stp

Nie masz uprawnień, by pobrać 909705.igs

Nie masz uprawnień, by pobrać 909705.jt

Nie masz uprawnień, by pobrać 909705.dwg

Nie masz uprawnień, by pobrać 909703_909704_909705m_E.dxf

Produkt 909705 został dodany do notatnika.

Do koszyka dodano produkt 909705.

DGA FF5 TV

Nr kat. 909706 DGA FF5 TV

Nie masz uprawnień, by pobrać 909706.stp

Nie masz uprawnień, by pobrać 909706.igs

Nie masz uprawnień, by pobrać 909706.jt

Nie masz uprawnień, by pobrać 909706.dwg

Nie masz uprawnień, by pobrać 909706.dxf

Nie masz uprawnień, by pobrać DEHN.909706.wspak

Nie masz uprawnień, by pobrać DEHN.909706.edz

Produkt 909706 został dodany do notatnika.

Do koszyka dodano produkt 909706.

DGA G

Nr kat. 929039 DGA G SMA

Nie masz uprawnień, by pobrać 929039.stp

Nie masz uprawnień, by pobrać 929039.igs

Nie masz uprawnień, by pobrać 929039.jt

Nie masz uprawnień, by pobrać 929039.dwg

Nie masz uprawnień, by pobrać 929039m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929039.wspak

Nie masz uprawnień, by pobrać DEHN.929039.edz

Produkt 929039 został dodany do notatnika.

Do koszyka dodano produkt 929039.

Nr kat. 929042 DGA G BNC

Nie masz uprawnień, by pobrać 929042.stp

Nie masz uprawnień, by pobrać 929042.igs

Nie masz uprawnień, by pobrać 929042.jt

Nie masz uprawnień, by pobrać 929042.dwg

Nie masz uprawnień, by pobrać 929042m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929042.wspak

Nie masz uprawnień, by pobrać DEHN.929042.edz

Produkt 929042 został dodany do notatnika.

Do koszyka dodano produkt 929042.

Nr kat. 929044 DGA G N

Nie masz uprawnień, by pobrać 929044.stp

Nie masz uprawnień, by pobrać 929044.igs

Nie masz uprawnień, by pobrać 929044.jt

Nie masz uprawnień, by pobrać 929044.dwg

Nie masz uprawnień, by pobrać 929044m_D.dxf

Nie masz uprawnień, by pobrać DEHN.929044.wspak

Nie masz uprawnień, by pobrać DEHN.929044.edz

Produkt 929044 został dodany do notatnika.

Do koszyka dodano produkt 929044.
